โซลูชันการเดินสายไฟเบอร์ของศูนย์ข้อมูล Evolux
สร้าง BOM ไฟเบอร์แบบพาสซีฟ RFQ- พร้อมด้วย MPO/MTP trunks และ breakouts, สายแพทช์คอด LC, ตัวเลือกโหมดมัลติโหมด OM3/OM4 หรือ OS2 เดี่ยว-, อะแดปเตอร์ที่เข้ากันได้ และการ-ติดฉลากเฉพาะโครงการ
ก่อตั้งเมื่อปี พ.ศ. 2556
การเผยแพร่ประวัติบริษัท
10+ ปี
ประสบการณ์ในอุตสาหกรรมไฟเบอร์ออปติกระบุไว้ในเว็บไซต์
ตัวอย่างเพื่อเป็นกลุ่ม
ตัวอย่าง การสนับสนุนคำสั่งซื้อขนาดเล็ก-เป็นชุดและปริมาณ
เอกสาร IL/RL
โครงการที่เสร็จสมบูรณ์
การเดินสายไฟเบอร์ความหนาแน่นสูง-สำหรับห้องเซิร์ฟเวอร์ เครือข่ายองค์กร และโครงสร้างพื้นฐานระบบคลาวด์
Evolux จัดหาการเชื่อมต่อแบบพาสซีฟสำหรับโครงการสายเคเบิลไฟเบอร์ของศูนย์ข้อมูล รวมถึงสายแพทช์ LC, ชุดสายเคเบิล MPO/MTP, สายเคเบิลมัลติโหมด OM3 และ OM4, สายเคเบิลโหมดเดี่ยว- OS2, อะแดปเตอร์ไฟเบอร์ และผมเปีย กลุ่มผลิตภัณฑ์นี้ครอบคลุมถึงการแพตช์อุปกรณ์ การเชื่อมต่อตู้ แบ็คโบนทรังก์ การเปลี่ยนแบบแยกส่วน และการเคลื่อนย้ายสายเคเบิลที่มีโครงสร้าง การเพิ่มและการเปลี่ยนแปลง ผู้ดำเนินการศูนย์ข้อมูล ผู้วางระบบเครือข่าย ผู้รับเหมาเดินสาย และผู้จัดจำหน่ายสามารถซื้อผลิตภัณฑ์มาตรฐาน ขอตัวอย่าง หรือเตรียม BOM ของโครงการสำหรับการผลิตขนาดเล็ก-เป็นชุดและจำนวนมาก ในฐานะผู้ผลิตสายเคเบิลไฟเบอร์สำหรับศูนย์ข้อมูลและซัพพลายเออร์ประกอบสายเคเบิลไฟเบอร์ออปติก OEM Evolux สามารถตรวจสอบการรวมตัวเชื่อมต่อ โหมดไฟเบอร์ การขัดเงา ความยาว แจ็คเก็ต สี การติดฉลาก และบรรจุภัณฑ์ ผู้ซื้อที่วางแผนโซลูชันการเดินสาย MPO/MTP ความหนาแน่นสูง-ควรส่งอินเทอร์เฟซตัวรับส่งสัญญาณ จำนวนไฟเบอร์ เพศ และขั้วพร้อมกับ RFQ
ผลิตภัณฑ์การเดินสายไฟเบอร์ของศูนย์ข้อมูลที่มีข้อมูลจำเพาะที่ตรวจสอบได้
บัตรผลิตภัณฑ์ด้านล่างใช้ชื่อ ตัวเลือก และค่าตัวเลขที่เผยแพร่บนหน้าผลิตภัณฑ์ Evolux ใบเสนอราคาสุดท้ายควรระบุเกรดการสูญเสียที่เลือก การแมปตัวเชื่อมต่อ และโครงสร้างสายเคเบิล เนื่องจากไม่ใช่ทุกตัวเลือกที่จะใช้ได้กับทุกชุดประกอบ

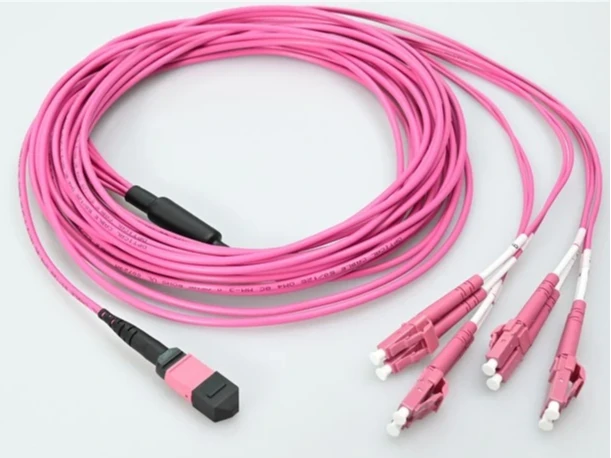

MTP ตัวเมียถึง 4 × LC UPC ดูเพล็กซ์, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 นาโนเมตร
- MTP IL 0.35 dB สูงสุด; LC IL น้อยกว่าหรือเท่ากับ 0.2 dB
- สายเคเบิล OFNP ขนาด 3.0 มม.; 150 ม. ที่ 40/100G และ 850 นาโนเมตร

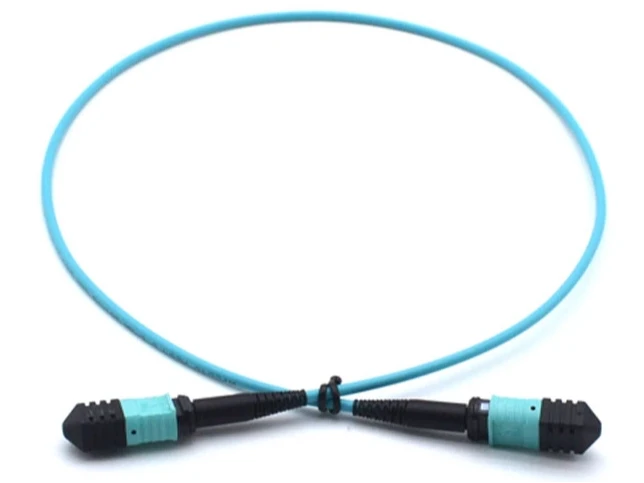

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- ชุดประกอบ OM3 12 ไฟเบอร์
- สายเคเบิล LSZH ขนาด 3.0 มม. เผยแพร่การกำหนดค่า 1 ม
- MM การสูญเสีย IL ต่ำ-: โดยทั่วไป<0.30 dB; max <0.5 dB

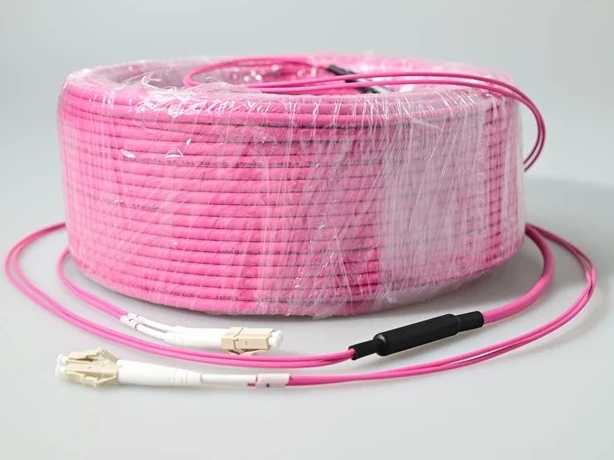

LC ถึง LC OM4 สายแพทช์ดูเพล็กซ์มัลติโหมด
- ปลอกเฟอร์รูลรูปแบบ-ขนาดเล็ก 1.25 มม
- อินเทอร์เฟซตัวเชื่อมต่อ IEC 61754-20
- มีการระบุตัวเลือก Riser, Plenum และสายเคเบิลแบบปรับแต่งเอง
LC UPC OM3 Uniboot มัลติแพทช์เคเบิ้ล
- เลเซอร์ OM3-ปรับไฟเบอร์ 50/125 µm ให้เหมาะสม
- 10G เข้าถึงได้ไกลถึง 300 ม. ที่ 850 นาโนเมตร
- OFNR และ OFNP; ความยาวมาตรฐาน 0.5 ม. ถึง 30 ม
สายแพตช์โหมด LC/UPC เดี่ยว-แบบกำหนดเอง
- ตัวเลือกโหมดเดี่ยว 9/125 µm-
- IL น้อยกว่าหรือเท่ากับ 0.30 dB IEC เกรด C; น้อยกว่าหรือเท่ากับ 0.15 dB IEC เกรด B
- 0.9/2.0/3.0 มม. พีวีซี, LSZH หรือ OFNP
อะแดปเตอร์ MTP/MPO พร้อมปลอกจัดตำแหน่ง
- การสูญเสียการแทรก สูงสุด 0.2 dB
- ขั้นต่ำ 1,000 รอบการผสมพันธุ์
- หน้าแปลน/ไม่มีหน้าแปลน; เริม/ดูเพล็กซ์; RoHS ระบุไว้

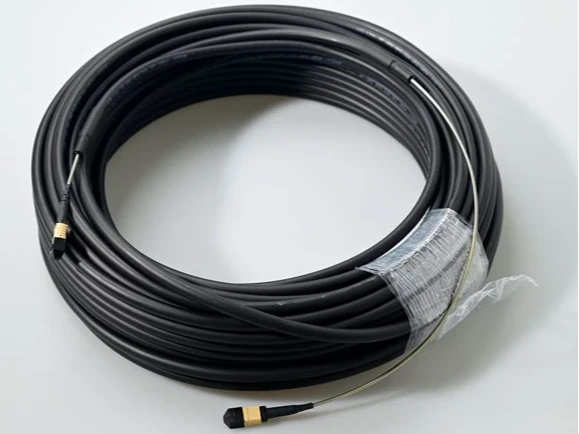

สายแพทช์ไฟเบอร์ออปติกหุ้มเกราะ MPO / MTP
- OS2, OM3 หรือ OM4; เส้นใย 8, 12, 24, 48, 72 หรือ 144
- เกลียวสแตนเลส-เกราะเทปเหล็ก
- IEC 61754-7 และ TIA 604-5
อะแดปเตอร์มัลติเพล็กซ์ LC/LC
- ประเภทอะแดปเตอร์ LC; ร่างกายดูเพล็กซ์
- อินเทอร์เฟซขัดเงา UPC
- มัลติโหมด; ไม่มี-การกำหนดค่าหน้าแปลน

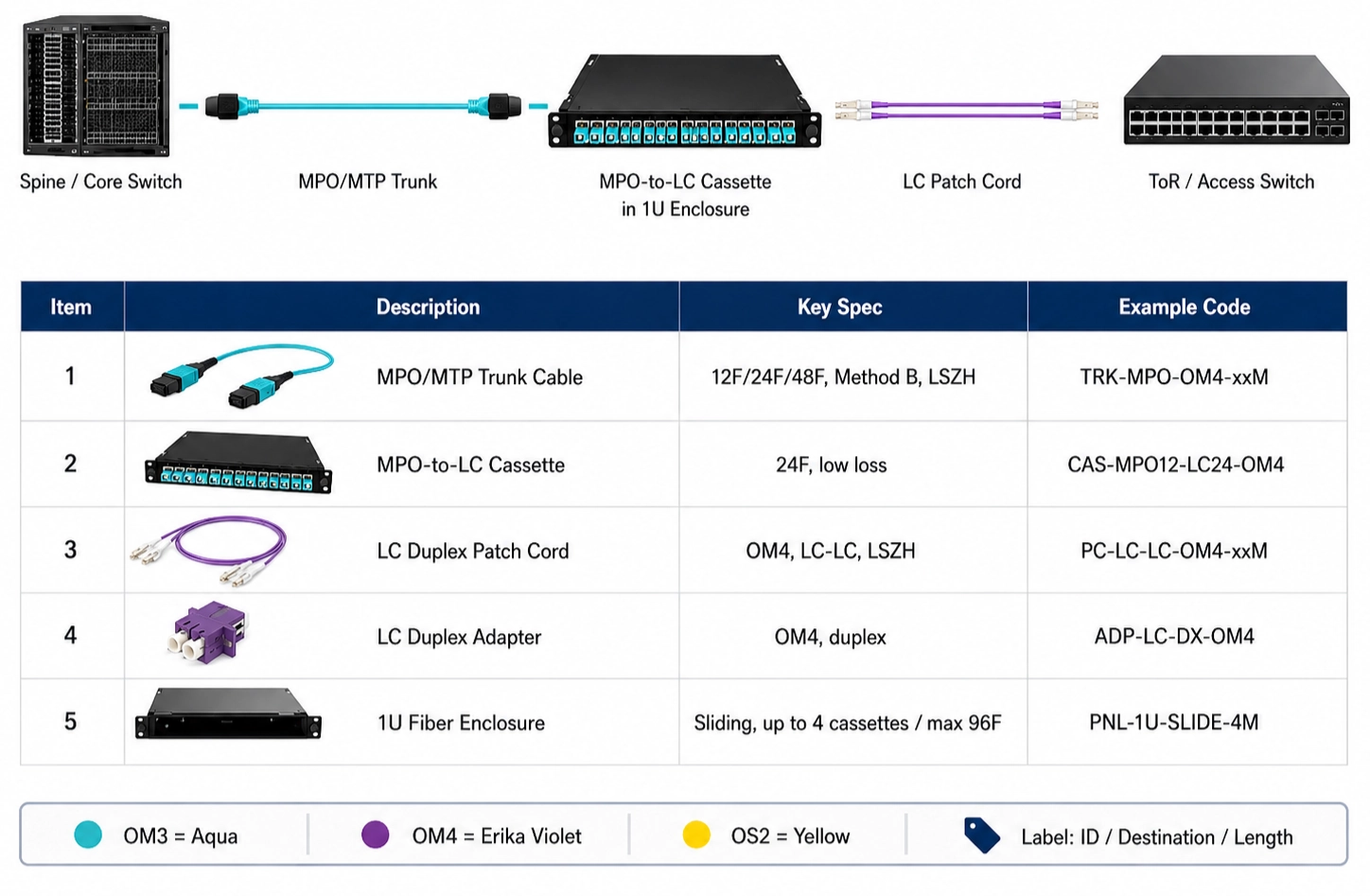

สถาปัตยกรรมการเดินสายไฟเบอร์ของศูนย์ข้อมูลความหนาแน่นสูง-ตามบทบาทลิงก์
แผนการวางสายเคเบิลที่มีโครงสร้างที่เป็นประโยชน์เริ่มต้นด้วยจุดเชื่อมต่อ ไม่ใช่รายการสายเคเบิลทั่วไป แมปอินเทอร์เฟซอุปกรณ์และวิธีการแพตช์ในแต่ละขั้นตอน จากนั้นกำหนดเพศของตัวเชื่อมต่อ ขั้ว เกรดไฟเบอร์ และแจ็กเก็ตให้กับช่องสัญญาณทั้งหมด
เซิร์ฟเวอร์หรือที่เก็บข้อมูล
ยืนยัน LC duplex หรืออินเทอร์เฟซตัวรับส่งสัญญาณ MPO/MTP โดยตรงและเกรดไฟเบอร์ที่ต้องการ
01
สวิตช์ ToR / EoR
ใช้การแพทช์ LC สำหรับพอร์ตดูเพล็กซ์หรือการแยก MPO/MTP สำหรับการแปลงดูเพล็กซ์แบบขนาน-เป็น-
02
สนามแพทช์แร็ค
จับคู่อะแดปเตอร์ LC duplex หรือ MPO/MTP กับผู้ซื้อ-แผงหรือรอยเทปที่ระบุ
03
แถว/กระดูกสันหลัง ลำตัว
แอสเซมบลี MPO/MTP ที่สิ้นสุดล่วงหน้า-จะรวมเส้นใยเข้าด้วยกันและลดงานการยกเลิกภาคสนาม
04
MDA / Cross-เชื่อมต่อ
เก็บรักษาบันทึกการติดฉลาก ขั้ว และการสูญเสีย-ไว้ตลอดเส้นทางการเดินสายเคเบิลที่มีโครงสร้าง
05
| สภาพโครงการ | ทิศทางการเดินสายที่แนะนำ | ผู้ซื้อจะต้องยืนยัน | ขอบเขต Evolux ที่เกี่ยวข้อง |
|---|---|---|---|
| การแพตช์อุปกรณ์ดูเพล็กซ์ | LC-ถึง-สายเคเบิลดูเพล็กซ์หรือ Uniboot LC | เกรดไฟเบอร์ ขัดเงา ความยาว แจ็คเก็ต การติดฉลากพอร์ต | มัลติโหมด OM3/OM4 และแอสเซมบลี LC โหมดเดี่ยว 9/125 µm- |
| กระดูกสันหลังขนาน | ลำตัว MPO/MTP | การออกแบบไฟเบอร์ 8/12/24 เพศ ขั้ว การวางแนวคีย์ ระดับการสูญเสีย | แอสเซมบลี MPO/MTP ในการกำหนดค่า OS2, OM3 และ OM4 |
| การโยกย้ายแบบคู่ขนาน-กับ- | MTP/MPO-ถึง-การแยก LC | การทำแผนที่ตัวรับส่งสัญญาณ ลำดับคู่ LC เพศ และการสูญเสียช่องสัญญาณทั้งหมด | 8 ไฟเบอร์ OM4 MTP ตัวเมียถึงสี่ชุดประกอบดูเพล็กซ์ LC UPC |
| การจราจรหนาแน่น-หรือทางเดินโล่ง | ชุดประกอบไฟเบอร์หลาย-หุ้มเกราะ | จำนวนไฟเบอร์ รูปทรงของสายเคเบิล ข้อจำกัดเส้นทาง และการควบคุมการโค้งงอ | ตัวเลือก MPO/MTP หุ้มเกราะเหล็กสแตนเลสแบบเกลียว- |
| การต่อแผงหรือคาสเซ็ตต์ | อะแดปเตอร์ LC หรือ MPO/MTP | รอยเท้า หน้าแปลน การวางแนวคีย์ โหมด และการขัดเงา | LC duplex และ MTP/MPO อะแดปเตอร์แบบหน้าแปลนหรือแบบไม่มีหน้าแปลน |
การเดินสายไฟเบอร์ศูนย์ข้อมูล MPO/MTP สำหรับ Trunks ขนาดกะทัดรัดและ Breakout Links
กลุ่มผลิตภัณฑ์ที่เผยแพร่ของ Evolux รองรับบทบาท MPO/MTP ที่ใช้งานได้จริงสองบทบาทในระบบที่มีโครงสร้าง:การเดินสายไฟเบอร์หลาย-ระหว่างจุดกระจายสินค้าและชุดประกอบแบบแยกส่วนที่นำเสนอตัวเชื่อมต่อแบบดูเพล็กซ์กับอุปกรณ์
8 เส้นใย → 4 LC ดูเพล็กซ์คู่
มีการระบุประสิทธิภาพการฝ่าวงล้อมที่ตัวเชื่อมต่อทั้งสองประเภท
ชุดประกอบไฟเบอร์ OM4 8- ใช้ตัวเชื่อมต่อ MTP ตัวเมียและปลายดูเพล็กซ์ LC UPC สี่ตัว ขีดจำกัดที่เผยแพร่จะแยกอินเทอร์เฟซ MTP ที่การสูญเสียการแทรกสูงสุด 0.35 dB จากอินเทอร์เฟซ LC ที่น้อยกว่าหรือเท่ากับ 0.2 dB ดังนั้นผู้ซื้อจึงสามารถวางการเชื่อมต่อแต่ละรายการไว้ในงบประมาณการสูญเสียช่องสัญญาณ แทนที่จะอาศัยการอ้างสิทธิ์ "การสูญเสียต่ำ" ที่ไม่ได้กำหนดเพียงครั้งเดียว
เผยแพร่เส้นใย 8–144 เส้น
โครงสร้างแบบมาตรฐานและแบบหุ้มเกราะรองรับเส้นทางที่แตกต่างกัน
ผลิตภัณฑ์ MPO/MPO-OM3-12F-3.0MM-LSZH-1M มาตรฐานเหมาะสำหรับการเดินสายไฟในอาคารขนาดกะทัดรัด ในขณะที่กลุ่มผลิตภัณฑ์ MPO/MTP แบบหุ้มเกราะจะเพิ่มเทปเกลียวสแตนเลสแบบเกลียวควรเลือกเกราะสำหรับการสัมผัสทางกล; ไม่ได้แทนที่ความจำเป็นในการยืนยันการควบคุมการโค้งงอ การสูญเสียขั้วต่อ ขั้ว หรือความเข้ากันได้ของแผง
การเดินสายไฟเบอร์ศูนย์ข้อมูล LC สำหรับสวิตช์หนาแน่นและการแพตช์เซิร์ฟเวอร์
แอสเซมบลี LC เหมาะกับพอร์ตอุปกรณ์และฟิลด์แพตช์โดยที่แต่ละลิงก์ใช้คู่ส่ง/รับแบบดูเพล็กซ์ ปลอก LC 1.25 มมให้อินเทอร์เฟซที่เล็กกว่า SCในขณะที่โครงสร้างแบบยูนิบูตช่วยลดจำนวนตัวสายเคเบิลที่ส่งผ่านชั้นวางที่หนาแน่น
OM3: 10G สูงถึง 300 ม. ที่ 850 นาโนเมตร
ใช้ OM3 โดยที่ตัวรับส่งสัญญาณและเข้าถึงรองรับ
สายเคเบิลยูนิบูต LC UPC OM3 ที่เผยแพร่ใช้ไฟเบอร์-ที่ปรับให้เหมาะสมด้วยเลเซอร์ 50/125 µm และมีจำหน่ายในเวอร์ชัน OFNR และ OFNP Evolux แสดงรายการความยาวมาตรฐานตั้งแต่ 0.5 ม. ถึง 30 ม. และยอมรับความยาวที่กำหนดเอง ช่วยให้ BOM สามารถควบคุมบริการ-วนส่วนเกินแทนที่จะใช้ความยาวเดียวสำหรับทุกตำแหน่งชั้นวาง
OM4 หรือโหมดเดี่ยว 9/125 µm-
เลือกเกรดไฟเบอร์จากเลนส์ ไม่ใช่สีเพียงอย่างเดียว
ผลงานของ LC ประกอบด้วยผลิตภัณฑ์ดูเพล็กซ์มัลติโหมด OM4และชุดประกอบโหมดเดี่ยวขนาด 9/125 µm- ที่ปรับแต่งได้พร้อมตัวเลือกสายเคเบิล PVC, LSZH หรือ OFNP สีของแจ็คเก็ตสามารถรองรับการระบุตัวตนได้ แต่ข้อกำหนดในการซื้อควรระบุโหมดไฟเบอร์ การขัดเงา ระดับของแจ็คเก็ต และข้อกำหนด IL/RL ที่วัดได้อย่างชัดเจน
การสูญเสีย-งบประมาณ ขั้วไฟฟ้า และการควบคุมอินเทอร์เฟซสำหรับการเดินสายไฟเบอร์ของศูนย์ข้อมูล
สิ่งที่ทำให้แอสเซมบลีที่ยุติก่อน-สามารถใช้งานได้คือข้อตกลงระหว่างแอตทริบิวต์ลิงก์ทุกรายการ การตรวจสอบเหล่านี้ควรได้รับการแก้ไขตามแบบที่ได้รับการอนุมัติหรือ BOM ก่อนการผลิต
งบประมาณการสูญเสียทางแสง
เพิ่มการสูญเสียตัวเชื่อมต่อและอะแดปเตอร์ที่ระบุไว้ในทุกคู่ที่เชื่อมต่อ บวกกับการลดทอนของไฟเบอร์และส่วนต่างทางวิศวกรรม ขอรูปแบบรายงาน IL/RL พร้อมใบเสนอราคา
ขั้ว MPO/MTP
กำหนดจุดสิ้นสุด-ถึง-แผนผังไฟเบอร์และการวางแนวคีย์. "เข้ากันได้กับ MPO/MTP" เพียงอย่างเดียวไม่ได้ระบุว่าช่องจะรักษาเส้นทางการส่งและรับไว้หรือไม่
เพศของตัวเชื่อมต่อ
แมปอินเทอร์เฟซที่ปักหมุดและยกเลิกการปักหมุดที่ตัวรับส่งสัญญาณ ทรังก์ อะแดปเตอร์ และเทปคาสเซ็ต ไม่สามารถเชื่อมต่อขั้วต่อที่ปักหมุดไว้สองตัวได้อย่างถูกต้อง
เกรดไฟเบอร์และออปติก
จับคู่ OM3, OM4 หรือ OS2 กับความยาวคลื่น อัตราข้อมูล และการเข้าถึงบนแผ่นข้อมูลตัวรับส่งสัญญาณ อย่าเปลี่ยนเกรดไฟเบอร์โดยไม่ตรวจสอบช่องอีกครั้ง
แจ็คเก็ตและทางเดิน
ระบุ LSZH, OFNR, OFNP หรือโครงสร้างที่จำเป็นอื่นๆ พร้อมด้วยเส้นผ่านศูนย์กลางของสายเคเบิล สภาพแวดล้อมการกำหนดเส้นทาง และความต้องการการป้องกันทางกล
แผนการระบุตัวตน
จัดเตรียมรูปแบบการตั้งชื่อพอร์ต ป้ายกำกับที่ส่วนท้าย สีแจ็คเก็ตหรือรองเท้าบู๊ต กำหนดการความยาว และกลุ่มบรรจุภัณฑ์ที่จำเป็นสำหรับลำดับการติดตั้ง
ส่ง BOM การเดินสายไฟเบอร์แบบพาสซีฟที่สมบูรณ์เพื่อตรวจสอบ
ผู้จัดการฝ่ายจัดหาหรือวิศวกรผลิตภัณฑ์ควรให้ข้อมูลที่เพียงพอเพื่อระบุอินเทอร์เฟซการผสมพันธุ์ทุกรายการและทุกรูปแบบเชิงพาณิชย์ ซึ่งจะช่วยลดลูปการชี้แจงและทำให้การทดสอบตัวอย่างมีความหมาย
แอปพลิเคชันและโทโพโลยี:เซิร์ฟเวอร์, พื้นที่เก็บข้อมูล, ToR/EoR, แกนหลัก, MDA หรือบทบาทการเชื่อมต่อข้าม-
อินเทอร์เฟซ:ประเภทตัวเชื่อมต่อ, การขัดเงา, จำนวนไฟเบอร์ MPO/MTP, เพศ, การวางแนวคีย์ และขั้ว
สื่อออปติคอล:OM3, OM4 หรือ OS2, ความยาวคลื่น, อัตราข้อมูล, การเข้าถึง และคลาสการสูญเสียที่ต้องการ
โครงสร้างทางกล:ความยาวสายเคเบิล เส้นผ่านศูนย์กลาง ความยาวแยก ระดับแจ็คเก็ต เกราะ และข้อกำหนดในการดึง
รายละเอียดเชิงพาณิชย์:ปริมาณตามการกำหนดค่า ปริมาณตัวอย่าง ฉลาก โลโก้ บรรจุภัณฑ์ และเอกสารที่จำเป็น
การกำหนดค่าการเดินสายไฟเบอร์ของศูนย์ข้อมูลแบบกำหนดเองและการตรวจสอบการเขียนแบบ
Evolux ระบุว่าการผสมผสานตัวเชื่อมต่อ ความยาวสายเคเบิล โหมดไฟเบอร์ ประเภทการขัดเงา โครงสร้างสายเคเบิล สีแจ็คเก็ตและรองเท้าบู๊ต ฉลากและบรรจุภัณฑ์สามารถตรวจสอบได้สำหรับการจัดหาตามโครงการ-
ข้อมูลจำเพาะและการสนับสนุนการวาดภาพ
แบ่งปันภาพวาด ตัวอย่างผลิตภัณฑ์ ข้อมูลจำเพาะหรือโทโพโลยีที่มีอยู่ การตรวจสอบควรล็อคแผนผังตัวเชื่อมต่อ ขนาดการแยกส่วน ความทนทานต่อความยาว ปลอกหุ้ม ตำแหน่งฉลาก และหน่วยการบรรจุก่อนผลิตตัวอย่าง
- การตรวจสอบ BOM และโทโพโลยี
- การจับคู่ตัวเชื่อมต่อและไฟเบอร์
- การกำหนดค่ามาตรฐานหรือแบบกำหนดเอง
ตัวอย่าง การจัดหา-ขนาดเล็กและจำนวนมาก
ไซต์ยืนยันการประเมินตัวอย่าง การปรับแต่ง-เป็นชุดขนาดเล็ก และการผลิตจำนวนมาก ไม่มีการเผยแพร่ขั้นต่ำคงที่หรือรอบการสุ่มตัวอย่างสำหรับชุดประกอบศูนย์ข้อมูลทั้งหมด เนื่องจากการกำหนดค่าและปริมาณส่งผลต่อคำสั่งซื้อ
- ตัวอย่างความเข้ากันได้
- การประเมินผลการปฏิบัติงาน
- ตัวอย่างที่ได้รับอนุมัติเพื่อใช้เป็นข้อมูลอ้างอิงการผลิต
ป้ายกำกับส่วนตัวและข้อมูลประจำตัวการติดตั้ง
การปรับแต่งที่มีให้เลือก ได้แก่ สีแจ็คเก็ตและรองเท้าบู๊ต เครื่องหมายสาย ฉลากผลิตภัณฑ์ โลโก้ บรรจุภัณฑ์ที่เป็นกลาง และ-บรรจุภัณฑ์เฉพาะของลูกค้า กำหนดข้อความ รูปแบบบาร์โค้ด และรูปแบบการสิ้นสุด-A/end-Bในอาร์ตเวิร์กที่ได้รับอนุมัติ
- สายเคเบิลแบบกำหนดเองและฉลากผลิตภัณฑ์
- รีวิวโลโก้และบรรจุภัณฑ์
- การเขียนโค้ดสีตามโครงการ
บันทึกมาตรฐานและคุณภาพสำหรับการจัดหาชุดประกอบสายไฟเบอร์
หลักฐานด้านคุณภาพที่มีประโยชน์ที่สุดนั้นเชื่อมโยงกับผลิตภัณฑ์และชุดการผลิตที่แน่นอน หน้าผลิตภัณฑ์ Evolux เผยแพร่มาตรฐานอินเทอร์เฟซ ข้อความแจ้งวัสดุ และตัวเลือกการทดสอบดังต่อไปนี้ ผู้ซื้อควรขอเอกสารที่เกี่ยวข้องกับ SKU ที่เสนอราคา
IEC 61754-7 และ TIA 604-5
เผยแพร่สำหรับชุดประกอบหุ้มเกราะ MPO/MTP และกลุ่มอะแดปเตอร์ MPO/MTP ข้อมูลอ้างอิงเหล่านี้กำหนดอินเทอร์เฟซตัวเชื่อมต่อไฟเบอร์แบบหลาย- และสนับสนุนการตรวจสอบความสามารถในการทำงานร่วมกันระหว่างกันได้
Telcordia GR-326 และ JIS
แสดงรายการอยู่ในหน้าอะแดปเตอร์ MTP/MPO ที่สูญเสียสูงสุด- 0.2 dB ยืนยันเอกสารคุณสมบัติหรือการปฏิบัติตามข้อกำหนดที่แน่นอนสำหรับการกำหนดค่าอะแดปเตอร์ที่จะสั่งซื้อ
ปลอกหุ้มสาย OFNP
เผยแพร่สำหรับชุดประกอบ 8-fiber OM4 MTP-to-LC ข้อมูลนี้ระบุโครงสร้างของสายเคเบิล plenum ที่ระบุไว้ ผู้ออกแบบโครงการยังคงรับผิดชอบในการยอมรับรหัสท้องถิ่น
IEC 61754-20
เผยแพร่สำหรับสายแพทช์ดูเพล็กซ์ LC OM4 โดยระบุอินเทอร์เฟซตัวเชื่อมต่อ LC ที่ใช้ในการเชื่อมต่ออุปกรณ์ SFP, XFP และ SFP+
การปฏิบัติตามข้อกำหนดของวัสดุ RoHS
ระบุไว้สำหรับอะแดปเตอร์ MTP/MPO สำหรับบันทึกการจัดซื้อจัดจ้าง ขอคำประกาศปัจจุบันที่ระบุผลิตภัณฑ์ที่เสนอราคาหรือตระกูลวัสดุ
การแทรก-การสูญเสีย / การส่งคืน-การรายงานการสูญเสีย
Evolux ระบุว่าสามารถจัดทำรายงาน IL/RL ได้ ระบุความยาวคลื่น ขีดจำกัด วิธีทดสอบ พื้นฐานการสุ่มตัวอย่าง และระบุว่าจำเป็นต้องใช้ผลลัพธ์แบบอนุกรมหรือไม่
Evolux ระบุว่าก่อตั้งขึ้นในปี 2556 และมีประสบการณ์ในอุตสาหกรรมใยแก้วนำแสงมากกว่า 10 ปี ไม่มีการเผยแพร่-ศูนย์-ยอดรวมการจัดส่งเฉพาะหรือกรณีศูนย์ข้อมูลที่ระบุชื่อบนหน้าที่ตรวจสอบ ดังนั้นหน้าโซลูชันนี้จึงไม่ได้กำหนดจำนวนการใช้งานที่ยังไม่ได้รับการยืนยันให้กับส่วนของศูนย์ข้อมูล
คำถามที่พบบ่อยเกี่ยวกับโซลูชันการเดินสายไฟเบอร์ของศูนย์ข้อมูล
ข้อมูลใดที่ควรรวมอยู่ใน RFQ การเดินสายไฟเบอร์ของศูนย์ข้อมูล
ระบุบทบาทในการเชื่อมต่อ อินเทอร์เฟซของตัวรับส่งสัญญาณหรืออุปกรณ์ ประเภทของตัวเชื่อมต่อ โหมดไฟเบอร์ จำนวนไฟเบอร์ ขั้ว เพศของตัวเชื่อมต่อ การขัดเงา ความยาวสายเคเบิล ระดับแจ็คเก็ต ปริมาณตามความยาว การติดฉลากและบรรจุภัณฑ์ โทโพโลยี BOM แบบร่าง ตัวอย่าง หรือข้อกำหนดปัจจุบันช่วยให้ Evolux ตรวจสอบความเข้ากันได้ของส่วนประกอบก่อนเสนอราคา
เมื่อใดที่ศูนย์ข้อมูลควรใช้ LC duplex แทน MPO/MTP
ใช้ LC duplex โดยที่อุปกรณ์ที่ใช้งานและฟิลด์แพตช์เปิดเผยพอร์ต LC ดูเพล็กซ์ และลิงก์มีคู่ส่ง/รับหนึ่งคู่ ใช้ MPO/MTP สำหรับสายไฟเบอร์แบบหลาย-, พอร์ตออปติก-แบบขนาน หรือ-การรวมความหนาแน่นสูง ชุดสายไฟ MPO/MTP-เป็น-LC หรือการเปลี่ยนคาสเซ็ตต์สามารถเชื่อมต่ออินเทอร์เฟซทั้งสองประเภทได้
ผู้ซื้อควรเลือกระหว่าง OM3, OM4 และ OS2 อย่างไร
จับคู่ไฟเบอร์กับข้อกำหนดเฉพาะของตัวรับส่งสัญญาณ ความยาวคลื่น ระยะเอื้อม และติดตั้ง Evolux แสดงรายการชุดประกอบมัลติโหมด OM3 และ OM4 50/125 µm และตัวเลือกโหมด OS2 9/125 µm เดี่ยว- ยืนยันเกรดที่แน่นอนกับเอกสารข้อมูลอุปกรณ์ แทนที่จะเลือกตามสีแจ็คเก็ตเพียงอย่างเดียว
รายละเอียด MPO/MTP ใดที่ต้องได้รับการยืนยันก่อนการผลิต
ยืนยันจำนวนไฟเบอร์ เพศของตัวเชื่อมต่อ การวางแนวคีย์ วิธีขั้ว การขัดเงา UPC หรือ APC เกรดไฟเบอร์ คลาสการสูญเสีย และสิ้นสุด-เพื่อ-สิ้นสุดการแมป คุณลักษณะเหล่านี้ทำงานเป็นระบบเดียว ดังนั้นประเภทสายเคเบิลที่ถูกต้องและมีขั้วหรือเพศที่ไม่ถูกต้องก็ยังสามารถป้องกันไม่ให้ลิงก์ทำงานได้
MOQ และระยะเวลารอคอยตัวอย่างสำหรับสายไฟเบอร์ศูนย์ข้อมูลแบบกำหนดเองคือเท่าไร
Evolux ระบุว่ารองรับตัวอย่าง การปรับแต่ง-เป็นชุดขนาดเล็ก และการผลิตจำนวนมาก แต่เว็บไซต์ไม่ได้เผยแพร่ปริมาณขั้นต่ำที่เป็นตัวเลขคงที่หรือระยะเวลารอคอยตัวอย่างสำหรับโซลูชันนี้ ทั้งสองอย่างควรได้รับการยืนยันหลังจากตรวจสอบข้อกำหนดของตัวเชื่อมต่อ ไฟเบอร์ ความยาว แจ็คเก็ต การติดฉลาก รายงานการทดสอบ- และปริมาณแล้ว
Evolux สามารถจัดหาสายเคเบิล-ฉลากส่วนตัวและเอกสารการทดสอบได้หรือไม่
ขอบเขตการปรับแต่งที่เผยแพร่ประกอบด้วยสีแจ็คเก็ตและรองเท้าบู๊ต เครื่องหมายบนสายเคเบิล ฉลากผลิตภัณฑ์ โลโก้ บรรจุภัณฑ์ที่เป็นกลางหรือเฉพาะของลูกค้า- และการกำหนดค่าผลิตภัณฑ์ เอกสารข้อมูลและการแทรก-การสูญเสีย/การส่งคืน-การทดสอบการสูญเสีย-ยังระบุถึงการสนับสนุนรายงานอีกด้วย กำหนดว่ารายงานเป็นแบบแบทช์-หรือเป็นอนุกรมในข้อกำหนดเฉพาะของคำสั่งซื้อที่ได้รับอนุมัติ
สร้าง BOM การเดินสายไฟเบอร์สำหรับศูนย์ข้อมูลของคุณโดยใช้อินเทอร์เฟซจริง
ส่งโทโพโลยี อินเทอร์เฟซตัวรับส่งสัญญาณ การแมปตัวเชื่อมต่อ ข้อกำหนด OM3/OM4 หรือ OS2 ความยาว แจ็คเก็ต ปริมาณ และแผนการติดฉลาก Evolux สามารถตรวจสอบชุดสายเคเบิลและอะแดปเตอร์แบบพาสซีฟโดยเทียบกับข้อกำหนดที่ส่งมา
