จะเลือกแผงแพทช์ไฟเบอร์ออปติกหรือ ODF ได้อย่างไร

การเลือกแผงแพทช์ไฟเบอร์ออปติก - มักเรียกว่า ODF หรือกรอบการกระจายแสง - ไม่ค่อยเป็นเพียงเรื่องของการจับคู่จำนวนไฟเบอร์กับบรรทัดในใบเสนอราคา ในห้องโทรคมนาคมจริง เครือข่ายการเข้าถึง FTTH LAN ขององค์กร หรือศูนย์ข้อมูล แผงควบคุมยังต้องแก้ไขสายเคเบิลขาเข้า ป้องกันรอยต่อ จับอะแดปเตอร์ สายแพทช์เส้นทาง ติดฉลากที่ชัดเจน และออกจากที่ว่างเพื่อให้เติบโต รับรายละเอียดเหล่านั้นผิดและแผงที่ดูราคาถูก-จะทำให้คุณเสียเวลาระหว่างการติดตั้ง และอีกครั้งในการอัปเกรดทุกครั้งในอนาคต

คู่มือนี้เขียนขึ้นจากมุมมองของการเลือกและจัดหาส่วนประกอบไฟเบอร์ออปติกแบบพาสซีฟสำหรับโครงการ FTTH โทรคมนาคม และศูนย์ข้อมูล โดยจะอธิบายการตัดสินใจที่สำคัญจริงๆ บนไซต์งาน - ความจุ การติดตั้ง อะแดปเตอร์ การต่อประกบ และการจัดการสายเคเบิล - และปิดท้ายด้วยเมทริกซ์การเลือก รายการตรวจสอบ RFQ และรายการตรวจสอบที่คุณสามารถนำมาใช้ซ้ำได้ในการซื้อครั้งถัดไป

แผงแพทช์ไฟเบอร์ออปติก / ODF คืออะไร?

แผงแพทช์ไฟเบอร์ออปติกเป็นหน่วยจัดการไฟเบอร์ที่ใช้ในการยุติ จัดระเบียบ ประกบ เชื่อมต่อ และปกป้องไฟเบอร์ออปติก คุณจะพบสิ่งนี้ได้ในห้องโทรคมนาคม ศูนย์ข้อมูล เครือข่ายการเข้าถึง FTTH เครือข่ายองค์กร และตู้สื่อสาร

ในภาษาโครงการในแต่ละวัน-ถึง- "แผงแพทช์ไฟเบอร์ออปติก" "แผงแพทช์ไฟเบอร์ออปติก" "ODF" และ "กรอบการกระจายแสง" มักใช้สลับกัน การออกแบบเชิงกลจะแตกต่างกันไป แต่งานก็เหมือนกัน: เพื่อให้การเชื่อมต่อไฟเบอร์ง่ายต่อการจัดการ ทดสอบ บำรุงรักษา และขยาย หากคุณต้องการรายละเอียดที่สมบูรณ์ยิ่งขึ้นว่าข้อกำหนดต่างๆ แตกต่างกันอย่างไร ให้เปรียบเทียบสิ่งนี้กับODF กับแผงแพทช์ในระบบใยแก้วนำแสงถือเป็นจุดเริ่มต้นที่ดี

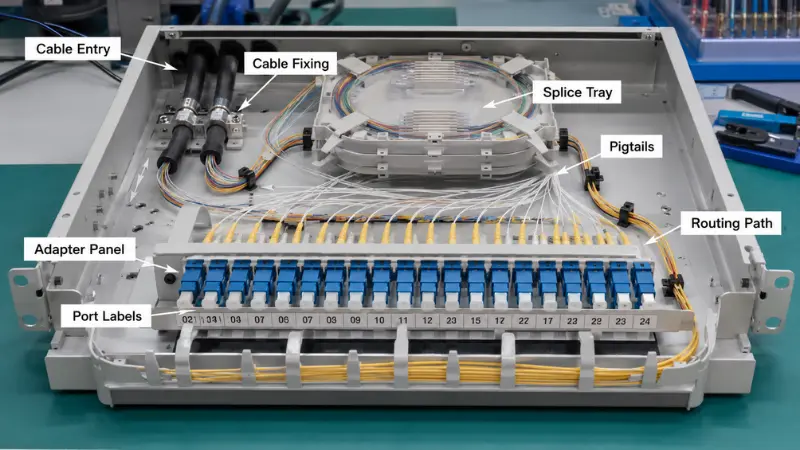

แผงแพทช์ไฟเบอร์ทั่วไปประกอบด้วยองค์ประกอบหลายอย่าง:

• -แผงอะแดปเตอร์ที่ยึดข้อต่อ SC, LC, FC หรือ MPO
• -ถาดต่อประกบที่ป้องกันรอยต่อฟิวชันและกักเก็บไฟเบอร์ส่วนเกิน
• -ผมเปียไฟเบอร์เชื่อมเข้ากับสายเคเบิลขาเข้า
• -จุดยึดสายเคเบิลและพอร์ตทางเข้าสำหรับการคลายความเครียด
• -เส้นทางการกำหนดเส้นทางภายในที่รักษารัศมีการโค้งงอ
• -พื้นที่จัดการสายแพทช์ที่ด้านหน้า
• -ป้ายกำกับหรือการระบุพอร์ต

•

เหตุใดการเลือกแผงแพทช์ไฟเบอร์ที่เหมาะสมจึงมีความสำคัญ

แผงแพทช์มักจะเป็นส่วนเล็กๆ ของงบประมาณเครือข่ายทั้งหมด แต่ก็มีผลกระทบอย่างมากต่อคุณภาพการติดตั้งและการบำรุงรักษาหลายปีหลังจากนั้น แผงที่เหมาะกับไซต์งานช่วยให้ผู้ติดตั้งเดินสายไฟเบอร์ได้อย่างสะอาด ป้องกันจุดต่อ ควบคุมแรงดัดงอ และค้นหาพอร์ตใดๆ ได้อย่างรวดเร็ว การเลือกที่ไม่ดีจะทำให้เกิดการกำหนดเส้นทางที่หนาแน่น การบำรุงรักษาที่ไม่สะดวก ความจุที่ค้าง และฟิลด์แพตช์ที่ยุ่งเหยิง

ก่อนที่คุณจะตัดสินใจเลือกโมเดล ควรตอบคำถามตรงไปตรงมาสามข้อ: สามารถรองรับจำนวนไฟเบอร์ที่คุณต้องการตอนนี้ได้หรือไม่ ช่างเทคนิคสามารถติดตั้งและบำรุงรักษาโดยไม่ต้องต่อสู้ และจะสามารถเติบโตไปพร้อมกับเครือข่ายแทนที่จะถูกฉีกออกและเปลี่ยนใหม่ได้หรือไม่ หากคำตอบคือไม่ ราคาสติกเกอร์ที่ต่ำกว่าก็แทบจะชดเชยไม่ได้

ปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกแผงแพทช์ไฟเบอร์ออปติก

จำนวนไฟเบอร์และความจุพอร์ต

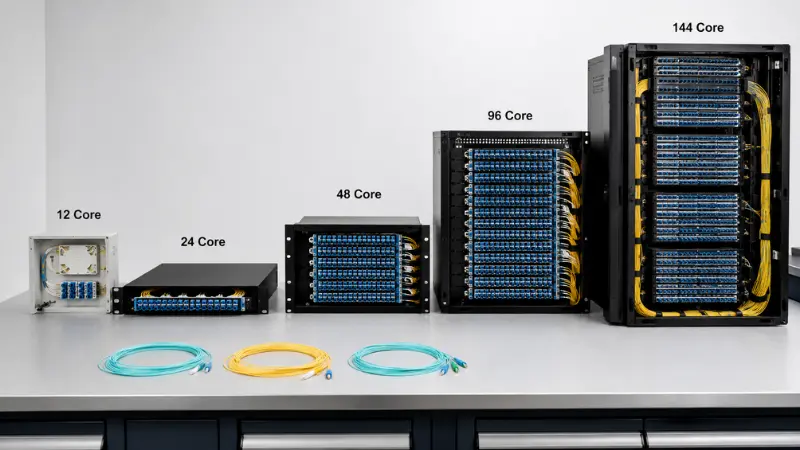

จำนวนไฟเบอร์เป็นหมายเลขแรกที่ผู้ซื้อส่วนใหญ่ตรวจสอบ การกำหนดค่า ODF ทั่วไปใช้งาน 12, 24, 48, 72, 96 และ 144 คอร์ จุดกระจาย FTTH ขนาดเล็กอาจใช้ได้กับกล่องติดผนังแบบ 12- หรือ 24 คอร์ ห้องโทรคมนาคมหรือแกนกลางขององค์กรมักจะวางบนแผงแร็ค 24 หรือ 48 คอร์ และศูนย์ข้อมูลที่มีความหนาแน่นสูงหรือจุดแกนหลักจะผลักดันไปยังคอร์ 96 หรือ 144

ข้อผิดพลาดคือการปรับขนาดแผงให้ตรงกับจำนวนไฟเบอร์ในปัจจุบัน กฎง่ายๆที่ใช้การได้คือเส้นใยปัจจุบัน + ความจุสำรอง + พื้นที่ชั้นวาง: นำเส้นใยที่คุณกำลังยุติตอนนี้ เพิ่มพื้นที่ว่างสำหรับลิงก์ที่คุณสามารถคาดการณ์ได้อย่างสมเหตุสมผล จากนั้นตรวจสอบว่าความสูงของชั้นวางของคุณอนุญาตได้จริงเท่าใด หากโปรเจ็กต์ใช้ไฟเบอร์ 24 เส้น แต่ไซต์งานมีแนวโน้มเพิ่มขึ้นเป็นสองเท่า แผงแบบ 48 คอร์มักจะมีค่าใช้จ่ายน้อยกว่าค่าแรงในการเปลี่ยนหน่วยในภายหลังมาก

เป็นจุดเริ่มต้น:

• จุดเข้าใช้งานขนาดเล็ก - 12 ถึง 24 คอร์
• ห้องโทรคมนาคมมาตรฐาน - 24 ถึง 48 คอร์
• จุดจำหน่ายที่ใหญ่ขึ้น - 72 ถึง 96 คอร์
• แกนหลักที่มีความหนาแน่นสูง- หรือศูนย์ข้อมูล - 96 คอร์ขึ้นไป

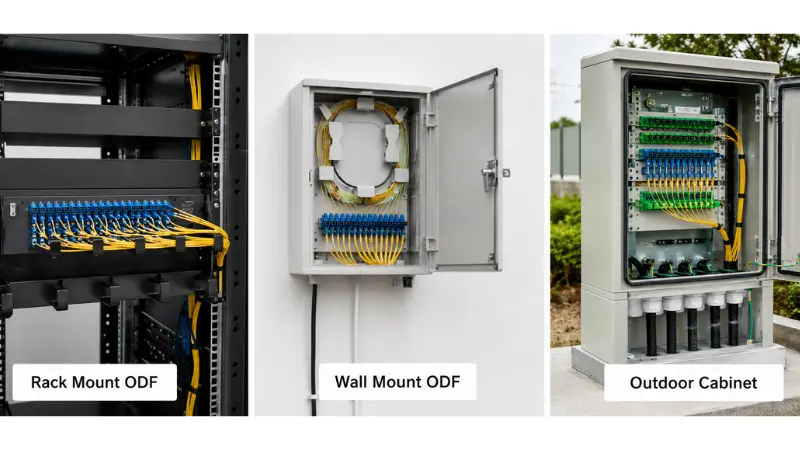

ติดตั้งแบบแร็คเมาท์ ติดผนัง หรือติดตั้งภายนอกอาคาร

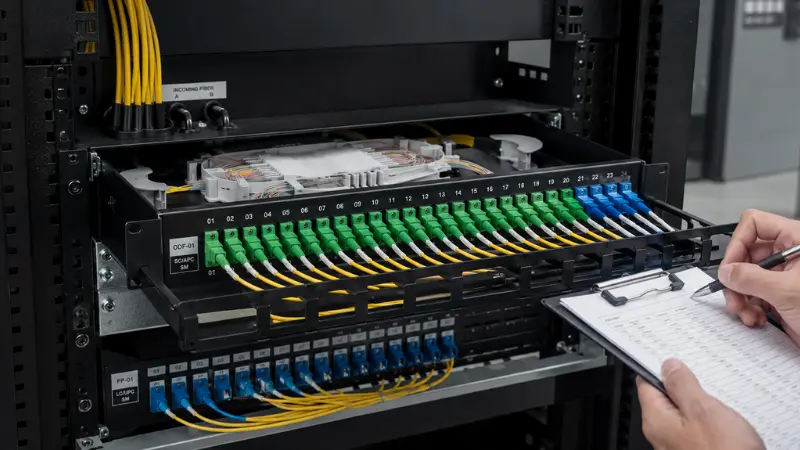

สภาพแวดล้อมการติดตั้ง เหนือสิ่งอื่นใด เป็นตัวกำหนดรูปแบบของแผงควบคุม แผงแพทช์ไฟเบอร์แบบยึดกับชั้นวางขนาด 19- วางอย่างเรียบร้อยในชั้นวางมาตรฐานควบคู่ไปกับสวิตช์ OLT และอุปกรณ์ส่งสัญญาณ ซึ่งเป็นเหตุผลว่าทำไมจึงครองห้องโทรคมนาคมและศูนย์ข้อมูล ODF แบบติดผนังเหมาะกับไซต์ที่ไม่มีชั้นวางที่จุดเชื่อมต่อ FTTH ทั้งหมด - จุด เครือข่ายอาคารขนาดเล็ก จุดกระจายทางเดิน และสำนักงานสาขา ตู้กระจายไฟเบอร์กลางแจ้งใช้สำหรับตู้ข้างถนนและตำแหน่งกึ่งกลางแจ้ง ซึ่งการปิดผนึก ความแข็งแรงเชิงกล และการเข้าสายเคเบิลมีความสำคัญมากกว่ารูปลักษณ์ที่กะทัดรัดหรือเป็นระเบียบเรียบร้อยของกล่อง

ปักหมุดตำแหน่งก่อนที่คุณจะเลือก: ภายในชั้นวางขนาด 19- นิ้ว บนผนัง ภายในตู้โทรคมนาคม ในจุดเชื่อมต่อกลางแจ้ง หรือในแถวศูนย์ข้อมูลที่มีความหนาแน่นสูง- หากแผงออกไปกลางแจ้ง ให้ถือว่าการป้องกันทางเข้าเป็นข้อกำหนดที่เข้มงวดมากกว่า-ที่ดีที่จะ-ให้ - มองหาระดับ IP ที่ระบุ ตัวเรือนที่ทนต่อรังสียูวี และต่อมปิดผนึกที่เหมาะสม และยืนยันกับทางติดตั้งสายเคเบิลภายในและภายนอกของคุณแล้ว.

1U, 2U หรือสูงกว่า: การเลือกความสูงของชั้นวาง

สำหรับแผงชั้นวาง ความสูงคือการตัดสินใจของตัวเอง และไม่ใช่แค่หน้าที่ในการนับจำนวนไฟเบอร์เท่านั้น แผงแพทช์ไฟเบอร์ออปติก 1U ช่วยประหยัดพื้นที่แร็คได้มากที่สุดและเป็นค่าเริ่มต้นสำหรับแถวศูนย์ข้อมูล แต่ 1U เดียวกันที่รองรับพอร์ตดูเพล็กซ์ LC 24 พอร์ตได้อย่างสะดวกสบายอาจรู้สึกคับแคบเมื่อคุณพยายามเพิ่มถาดประกบและกำหนดเส้นทางสายแพตช์ที่ด้านหน้า การก้าวขึ้นสู่ระดับ 2U จะทำให้คุณซื้อห้องทำงานได้: ถาดที่ลึกกว่า การขดเส้นใยที่หย่อนได้ง่ายขึ้น และแผ่นปะด้านหน้าที่ไม่ต่อสู้คุณระหว่างการเคลื่อนไหว เพิ่ม และเปลี่ยนแปลง

วิธีง่ายๆ ในการตัดสินใจ: เลือก 1U เมื่อความหนาแน่นเป็นลำดับความสำคัญ และแผงส่วนใหญ่เป็น-การแพตช์ที่สิ้นสุดล่วงหน้า เลือก 2U หรือสูงกว่า เมื่อแผงควบคุมเดียวกันต้องมีการต่อช่องสัญญาณ การมัดผมเปียที่ใหญ่ขึ้น หรือการกำหนดค่าใหม่บ่อยครั้ง การนับเฉพาะพอร์ต และการละเว้นพื้นที่ที่พอร์ตเหล่านั้นต้องการด้านหลังและด้านหน้าของอะแดปเตอร์ ถือเป็นหนึ่งในข้อผิดพลาดด้านขนาดที่พบบ่อยที่สุด

ประเภทคงที่เทียบกับประเภทเลื่อน

แผงชั้นวางมีทั้งแบบตายตัวและแบบเลื่อนได้ แผงยึดชั้นวางแบบตายตัวนั้นเรียบง่ายกว่า แข็งแกร่งกว่า และมักจะถูกกว่า - เป็นตัวเลือกที่สมเหตุสมผลในการเซ็ตไฟเบอร์เพียงครั้งเดียวและแทบไม่ได้สัมผัสอีกเลย แผงเลื่อนดึงไปข้างหน้าบนราง เพื่อให้ช่างเทคนิคสามารถเข้าถึงถาดประกบ อะแดปเตอร์ และเส้นทางภายในโดยไม่ต้องถอดสิ่งใดออก

การแลกเปลี่ยน-คือเงินจริงเทียบกับเรียลไทม์ ในไซต์งานที่มีการกำหนดค่าพอร์ตใหม่บ่อยครั้ง ถาดแบบเลื่อนช่วยให้คุณทำงานกับการเชื่อมต่อโดยไม่ต้องถอดแผงทั้งหมดออกจากชั้นวาง ซึ่งบนเฟรมที่ไม่ว่างสามารถเปลี่ยนงานครึ่ง-ชั่วโมงเป็นไม่กี่นาทีได้ สำหรับลิงก์ที่มีการสัมผัสน้อย-ซึ่งจะคงอยู่ได้นานหลายปี แผงแบบตายตัวจะคุ้มค่ากว่า เลือกการเลื่อนเมื่อมีการบำรุงรักษา การทดสอบ หรืออัปเกรดบ่อยครั้ง เลือกแก้ไขเมื่อไม่เป็นเช่นนั้น

ประเภทอะแดปเตอร์: SC, LC, FC หรือ MPO

อะแดปเตอร์จะต้องตรงกับตัวเชื่อมต่อที่มีอยู่ในเครือข่ายของคุณ ดังนั้นนี่คือการตัดสินใจที่คุณยืนยันโดยเทียบกับสายเคเบิล ผมเปีย และพอร์ตอุปกรณ์ แทนที่จะคาดเดา

อะแดปเตอร์ SC ยังคงเป็นกลไกสำคัญของการเข้าถึง FTTH, FTTx และโทรคมนาคม ใน PON และ FTTH นั้น SC/APC เป็นตัวเลือกตามปกติเนื่องจากพื้นผิวที่ทำมุม 8- องศาจะสะท้อนแสงที่เล็ดลอดกลับเข้าไปในการหุ้มแทนที่จะเป็นแกน ทำให้สูญเสียผลตอบแทนต่ำ ซึ่งเป็นสิ่งที่ตัวแยกแสงแบบพาสซีฟต้องการ SC/UPC จะแสดงในลิงก์มาตรฐานอื่นๆ โดยไม่จำเป็นต้องใช้มุมนั้น การขัดเงาไม่สามารถใช้แทนกันได้: APC จับคู่กับ APC เท่านั้น และการบังคับให้ปลอกโลหะ APC กับ UPC จะสร้างความเสียหายให้กับทั้งคู่ หากคำถามโปแลนด์ยังใหม่สำหรับคุณ ให้เปิดคำอธิบายนี้ความแตกต่างระหว่าง PC, UPC และ APCกำหนดไว้อย่างชัดเจน การสูญเสียผลตอบแทนและการสูญเสียการแทรกนั้นจะถูกให้คะแนนภายใต้มาตรฐานการเชื่อมต่อใยแก้วนำแสง IECซึ่งเป็นข้อมูลอ้างอิงในเอกสารข้อมูลของซัพพลายเออร์ของคุณควรติดตามย้อนกลับไป

อะแดปเตอร์ LC ครองศูนย์ข้อมูลและอุปกรณ์ที่มีความหนาแน่นสูง- เนื่องจากตัวเชื่อมต่อ LC มีขนาดประมาณครึ่งหนึ่งของ SC ความแตกต่างของขนาดนั้นคือประเด็นทั้งหมด: แผง LC ดูเพล็กซ์จะพอดีกับพอร์ตใน 1U เดียวกันมากกว่าแผง SC ที่สามารถทำได้ ซึ่งมีความสำคัญเมื่อทุกยูนิตในชั้นวางถูกโต้แย้ง พอร์ตสวิตช์และตัวรับส่งสัญญาณส่วนใหญ่ - การฝ่าวงล้อม SFP, SFP+, QSFP - สิ้นสุดใน LC ดังนั้นแผงควบคุมมักจะติดตามอุปกรณ์

อะแดปเตอร์ FC ที่มีข้อต่อแบบเกลียว ยังคงปรากฏอยู่ในตำแหน่งโทรคมนาคม การทดสอบและการวัด หรือตำแหน่งเดิมที่การเชื่อมต่อแบบสกรู-ต้านทานการสั่นสะเทือน แผงอะแดปเตอร์ MPO/MTP เป็นประเภทอื่นอีกครั้ง โดยบรรจุเส้นใย 8, 12 หรือ 24 เส้นในปลอกโลหะเดี่ยว และมีอยู่เพื่อสร้าง-ความหนาแน่นสูงและ-สายเคเบิลแบบต่อสายล่วงหน้าที่ใช้งานได้จริง การป้อนสายหลัก-และ-ระบบคาสเซ็ตต์ในศูนย์ข้อมูล หากคุณกำลังชั่งน้ำหนักตัวเลือกความหนาแน่นสำหรับโครงสร้างที่มีความหนาแน่นสูง โปรดอ่านคำแนะนำที่เป็นประโยชน์นี้เปรียบเทียบ LC กับ MTP/MPOน่าอ่านก่อน

ก่อนที่คุณจะสั่งซื้อ ให้ชำระบางสิ่ง: ประเภทตัวเชื่อมต่อ (SC, LC, FC, ST, MPO/MTP); ขัดเงา (UPC หรือ APC); อะแดปเตอร์ simplex, duplex หรือ quad;โหมดเดียว-หรือมัลติโหมด(สิ่งเหล่านี้ไม่สามารถผสมในลิงค์ได้); และแผงจัดส่งมาพร้อมกับอะแดปเตอร์และผมเปียหรือเปลือยเปล่าหรือไม่ ทางลัดการตัดสินใจอย่างรวดเร็ว:

• เลือกเซาท์แคโรไลนา/เอพีซีสำหรับ PON, FTTH และการกระจายการเข้าถึงส่วนใหญ่
• เลือกลคซึ่งมักจะเป็นแบบดูเพล็กซ์ เมื่อความหนาแน่นของพอร์ตหรือการแยกฝั่งสวิตช์-เป็นตัวขับเคลื่อนการออกแบบ
• เลือกเอฟซีเฉพาะในกรณีที่ระบุอินเทอร์เฟซแบบเกลียวและต้านทานการสั่นสะเทือน-ไว้เท่านั้น
• เลือกอสมท./มทปสำหรับแบ็คโบนทรังก์และสายเคเบิล-ปลายทางสูง-ที่มีความหนาแน่นสูง

แผงแพทช์ที่โหลดและไม่ได้โหลด

คำถามหนึ่งที่ทำให้ผู้ซื้อไม่ทันระวังคือแผงมาถึงหรือไม่โหลดแล้วหรือยกเลิกการโหลด. แผงแพทช์ไฟเบอร์แบบโหลดมาพร้อมกับอะแดปเตอร์ที่ติดตั้งและบ่อยครั้งมีผมเปียติดตั้งไว้ล่วงหน้า- ดังนั้นทีมงานภาคสนามจึงต้องต่อและแพทช์เท่านั้น แผงแพทช์ไฟเบอร์ที่ไม่ได้โหลดเป็นแชสซีเปล่า: คุณเพิ่มเพลตอะแดปเตอร์และผมเปียด้วยตัวเอง ซึ่งให้ความยืดหยุ่นในการผสมประเภทตัวเชื่อมต่อหรือเปลี่ยนการกำหนดค่า แต่เพิ่มเวลาในการประกอบที่ไซต์งาน

เลือกแผงที่โหลดเมื่อประเภทตัวเชื่อมต่อได้รับการแก้ไข ปริมาณที่สามารถทำซ้ำได้ และคุณต้องการลดแรงงานในภาคสนามให้เหลือน้อยที่สุด เลือกยกเลิกการโหลดเมื่อโปรเจ็กต์ยังคงมีตัวแปรเปิด - ประเภทการขัดเงาที่แตกต่างกันทั่วทั้งไซต์ การเปลี่ยนระหว่างมาตรฐานตัวเชื่อมต่อ หรือความต้องการที่จะสต็อกแชสซีหนึ่งตัวและเติมตามความจำเป็น หากคุณยังคงตัดสินใจว่าเส้นใยเหล่านั้นจะถูกกำจัดอย่างไรตั้งแต่แรก ให้เปรียบเทียบนี้ตัวเชื่อมต่อที่รวดเร็วกับการประกบฟิวชั่นเป็นเพื่อนที่มีประโยชน์ ไม่ว่าจะด้วยวิธีใด ให้ทำให้ซัพพลายเออร์มีสถานะโหลดหรือยกเลิกการโหลดอย่างชัดเจนในใบเสนอราคา เนื่องจาก "แผงแพทช์" เพียงอย่างเดียวไม่ได้บอกคุณว่ามีอะไรอยู่ในกล่อง

ข้อกำหนดในการประกบและการออกแบบถาดประกบ

แผงบางแผงจะแพตช์เฉพาะสายเคเบิลที่ต่อปลายไว้ล่วงหน้า-เท่านั้น คนอื่นต้องประกบเส้นใยที่เข้ามา หากต้องเชื่อมสายเคเบิลออปติกเข้ากับหางเปียที่ไซต์งาน แผงจะต้องมีถาดประกบ ปลอกประกบ และที่เก็บเพียงพอเพื่อขดเส้นใยโดยไม่โค้งงอแน่น ตัวอย่างเช่น สายไฟภายนอกอาคารแบบท่อหลวมจะนำท่อบัฟเฟอร์ขนาดยาวเข้ามาเพื่อวางตำแหน่งไว้ ดังนั้น ถาดที่เหมาะกับสายเคเบิลในอาคารที่เป็นระเบียบเรียบร้อยจึงสามารถวางล้นในสนามได้

ความจุของถาดคือรายละเอียดที่ผู้คนข้ามไป โดยทั่วไปถาดเดียวจะบรรจุรอยต่อและปลอกป้องกันจำนวนคงที่ เกินกว่านั้นและช่างเทคนิคก็เริ่มซ้อนเส้นใย ซึ่งทำให้การบำรุงรักษาในภายหลังยุ่งยากและเสี่ยงต่อรอยต่อที่คุณพยายามปกป้อง ยืนยันว่าจะต่อไฟเบอร์กี่เส้นว่ามีถาดเพียงพอสำหรับเผื่อไว้หรือเปล่าครับผมเปียรวมหรือสั่งซื้อแยกต่างหาก และยังคงสามารถเข้าถึงถาดได้หลังจากที่แผงเต็มแล้ว หากคุณต้องการพื้นหลังในการรวม ภาพรวมนี้จะอธิบายวัตถุประสงค์ของการประกบฟิวชั่น.

สำหรับสายเคเบิลแบบต่อสายล่วงหน้า- อาจไม่จำเป็นต้องใช้ถาดต่อประกบ และโฟกัสจะเปลี่ยนไปที่เพลตอะแดปเตอร์ การยึดสายเคเบิล และ-การกำหนดเส้นทางสายแพตช์ด้านหน้าแทน

รายการเคเบิล การกำหนดเส้นทาง และรัศมีการโค้งงอ

พอร์ตที่เพียงพอไม่เหมือนกับการจัดการไฟเบอร์ที่ดี แผงยังต้องปล่อยให้สายเคเบิลและสายแพทช์เข้า เดินสาย และออกโดยไม่ต้องทะเลาะกัน ตรวจสอบทิศทางทางเข้ากับไซต์ก่อน - แผงบางแผงดึงสายเคเบิลจากด้านหลัง แผงอื่นๆ จากด้านข้างหรือด้านบน และตู้กลางแจ้งจำเป็นต้องมีต่อมปิดผนึก แผงชั้นวางควรให้จุดยึดและการคลายความเครียดแก่คุณ เพื่อให้น้ำหนักของสายเคเบิลที่เข้ามาไม่ดึงที่รอยต่อ

ด้านในไฟเบอร์ต้องมีเส้นทางที่ชัดเจน และสายแพตช์ไม่ควรปิดกั้นการเข้าถึงอะแดปเตอร์หรือถาด การกำหนดเส้นทางยังต้องคำนึงถึงรัศมีการโค้งงอด้วย การดัดเส้นใยให้แน่นกว่าค่าขั้นต่ำที่กำหนด จะทำให้สูญเสียการแทรก และอาจทำให้กระจกแตกเมื่อเวลาผ่านไปได้ แทนที่จะเชื่อถือตัวเลขที่คุณอ่านจากที่ใดที่หนึ่ง ให้ปฏิบัติตามรัศมีการโค้งงอขั้นต่ำของผู้ผลิตสายเคเบิลและตัวเชื่อมต่อ - โค้งงอ- เส้นใยที่ไม่ไวต่อความรู้สึกที่กำหนดไว้ในITU-T G.657ข้อเสนอแนะยอมรับการกำหนดเส้นทางที่เข้มงวดมากขึ้น แต่เอกสารข้อมูลจำเพาะไม่ใช่การคาดเดาคืออำนาจ แผงที่จัดการอย่างดีช่วยให้คุณมีจุดยึด การกำหนดเส้นทางภายในที่ราบรื่น พื้นที่จัดเก็บที่หย่อนคล้อย การแยกระหว่างสายเคเบิลขาเข้าและสายแพทช์และมีพื้นที่ให้คุณได้รับการบำรุงรักษาอย่างแท้จริง

การติดฉลากและการขยายตัวในอนาคต

การติดฉลากจะถูกละเลยในการจัดซื้อ และจากนั้นจะกลายเป็นเรื่องสำคัญในครั้งแรกที่มีคนต้องติดตามวงจรภายใต้ความกดดัน การระบุพอร์ตที่ชัดเจนคือสิ่งที่ช่วยให้ช่างเทคนิคทดสอบการเชื่อมต่อ แยกข้อผิดพลาด และหลีกเลี่ยงการดึงสายแพตช์ผิด - และบนเฟรมขนาดใหญ่ การติดป้ายกำกับที่ไม่ดีจะเพิ่มเวลาให้กับการเรียกบำรุงรักษาทุกครั้ง และสร้างความเสี่ยงอย่างแท้จริงในการตัดการเชื่อมต่อบริการที่ใช้งานอยู่

การขยายตัวเป็นอีกครึ่งหนึ่ง หากใช้ทุกพอร์ตในวันแรก คำขอบริการครั้งถัดไปหมายถึงแผงอีกแผง พื้นที่ชั้นวางที่มากขึ้น และสายเคเบิลที่มากขึ้น การทิ้งตำแหน่งอะแดปเตอร์สำรองไว้ หรือการเลือกแผงที่มีเพลตอะแดปเตอร์แบบโมดูลาร์ ช่วยให้เพิ่มความจุหรือเปลี่ยนประเภทตัวเชื่อมต่อระหว่างการอัพเกรดได้ง่ายขึ้นมาก แทนที่จะเริ่มต้นใหม่

เปรียบเทียบประเภทแผงแพทช์ไฟเบอร์ออปติก

คู่มือการเลือกอย่างรวดเร็ว: คุณควรเลือก ODF ใด

ปัจจัยข้างต้นมีผลกระทบต่อกัน ดังนั้นนี่คือมุมมองแบบย่อที่แมปสถานการณ์ทั่วไปของโครงการให้เป็นค่าเริ่มต้นที่สมเหตุสมผล ถือเป็นจุดเริ่มต้นและปรับให้เหมาะกับพื้นที่ชั้นวางและอินเทอร์เฟซอุปกรณ์ของคุณเอง

ตัวอย่างการเลือกปฏิบัติ

ตัวอย่างที่ 1: จุดกระจาย FTTH ขนาดเล็ก

ลองนึกภาพจุดแจกจ่ายริมถนนหรือชั้นใต้ดินที่ป้อนอาหารกลุ่มสมาชิกจาก PON สายเคเบิลแบบหล่นและกระจายเข้ามา เส้นใยถูกต่อเป็นหางเปีย และสายสมาชิกปะติดปะต่อกัน โดยทั่วไป ODF แบบติดผนังขนาด 12 หรือ 24 คอร์ก็เพียงพอแล้ว โดยจะติดตั้งกับอะแดปเตอร์ SC/APC เพื่อลดการสูญเสียผลตอบแทนสำหรับฟีดตัวแยกสัญญาณให้ต่ำ ข้อจำกัดในการกัดนั้นเป็นเรื่องทางกายภาพ: พื้นที่ผนังที่จำกัด สายดรอปที่ต้องการการคลายความเครียดที่เหมาะสม และการติดฉลากที่ชัดเจนเพียงพอที่ช่างเทคนิคคนต่อไปจะสามารถค้นหาสมาชิกที่เหมาะสมโดยไม่ต้องติดตามทุกเส้นใย ตรวจสอบให้แน่ใจว่ากล่องมีถาดประกบขนาดสำหรับการนับและตัวแยก PLCการให้อาหารนั้นถือเป็นงบประมาณไฟเบอร์ สำหรับรายการชิ้นส่วนที่กว้างขึ้นในบิลด์ PON สิ่งนี้คู่มือการจัดซื้อส่วนประกอบแบบพาสซีฟ FTTHเป็นข้อมูลอ้างอิงที่เป็นประโยชน์

ตัวอย่างที่ 2: การติดตั้งแร็คศูนย์ข้อมูล 1U

ในแถวศูนย์ข้อมูล พื้นที่แร็คมีน้อยและกฎความหนาแน่นของพอร์ต แผงนี้มีขนาด 19 นิ้วเกือบทุกครั้ง 1U หากเป็นไปได้ และมีประชากรอยู่ด้วยอะแดปเตอร์ดูเพล็กซ์ LCหรือ MPO/MTP สำหรับสายเคเบิลหลัก-และ-เทปคาสเซ็ต ลิงก์ส่วนใหญ่ถูกยุติไว้ล่วงหน้า- ดังนั้นการต่อรอยต่อจึงเกิดขึ้นได้ยาก และการเน้นจะเปลี่ยนไปที่ช่องแพทช์ด้านหน้าที่สะอาดตา การติดป้ายกำกับที่แม่นยำ และรูปแบบโมดูลาร์ที่ให้คุณเพิ่มเทปคาสเซ็ตได้ในภายหลัง แผง 1U แบบเลื่อนได้เข้ามาแทนที่: เมื่อช่างเทคนิคต้อง-แก้ไขแถวที่ใช้งานจริงอีกครั้ง การดึงแผงไปข้างหน้าจะช่วยลดการทำงานเบื้องหลังอะแดปเตอร์ อย่าปรับขนาดตามจำนวนพอร์ตเพียงอย่างเดียว - ตรวจสอบว่ามีพื้นที่เพียงพอที่จะตกแต่งสายแพตช์ด้านหน้าแผงที่โหลดเต็ม

ตัวอย่างที่ 3: ห้องโทรคมนาคมที่มีข้อกำหนดการต่อประกบ

เมื่อสายเคเบิลออปติคอลกลางแจ้งวางลงในห้องโทรคมนาคมและจำเป็นต้องต่อแบบหางเปีย อุปกรณ์ ODF แบบยึดกับชั้นวางพร้อมถาดต่อประกบที่เหมาะสมคือเครื่องมือที่เหมาะสม สายเคเบิลต้องมีการยึดและคลายความเครียดที่ทางเข้า โดยต่อสายดินสำหรับส่วนเสริมที่มีความแข็งแรงของโลหะหากการออกแบบสายเคเบิลต้องการ มีการป้องกันรอยต่อ และมีพื้นที่จัดเก็บเพียงพอที่จะทำให้ขดลวดหย่อนโดยไม่โค้งงอแน่น โดยทั่วไปความจุที่นี่จะเป็น 24, 48 คอร์หรือมากกว่า โดยเลือกอะแดปเตอร์ SC หรือ LC ให้ตรงกับอินเทอร์เฟซการส่งหรือ OLT และทางเข้าด้านหลังหรือด้านข้างเพื่อให้เหมาะกับเค้าโครงชั้นวาง หากการนับหรือความถี่ในการบำรุงรักษาสูง การก้าวจาก 1U ไปสู่ ​​2U จะคุ้มค่ากับการทำงานในห้องทำงาน อะแดปเตอร์และผมเปียที่โหลดไว้ - แผงได้รับการติดตั้งไว้ล่วงหน้าแล้วในกล่อง 24 แกนพร้อมถาดต่อประกบstyle build - ทำให้งานภาคสนามสั้นลง แชสซีที่ไม่ได้โหลดจะแลกเปลี่ยนเพื่อความยืดหยุ่น

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

เลือกตามจำนวนไฟเบอร์เท่านั้น

แผง 48 คอร์ไม่ได้ดีกว่าแผง 24 คอร์โดยอัตโนมัติ หากเส้นทางภายในคับแคบหรือเข้าถึงถาดได้ยาก จำนวนที่มากขึ้นก็จะทำให้คุณติดตั้งได้ยากขึ้น ความสามารถในการชั่งน้ำหนักพร้อมกับความสูงของชั้นวาง ประเภทอะแดปเตอร์ พื้นที่ถาด และเส้นทาง

ละเว้นการเข้าถึงการบำรุงรักษา

แผงบางแผงดูกะทัดรัดและใช้งานไม่ได้เมื่อวางบนชั้นวาง หากระยะห่างจากด้านหน้าแน่น แผงตายตัวจะทำให้การเปลี่ยนแปลงในอนาคตทุกครั้งยากขึ้น เมื่อมีการกำหนดค่าลิงก์ใหม่บ่อยครั้ง ประเภทเลื่อนมักจะประหยัดมากกว่าต้นทุน

การผสมประเภทตัวเชื่อมต่อโดยไม่มีแผน

SC, LC, FC และ MPO ไม่สามารถใช้แทนกันได้ และไม่มีการขัดเงา APC และ UPC ตรวจสอบขั้วต่อและการขัดเงาที่ใช้กับสายเคเบิล ผมเปีย เครื่องรับส่งสัญญาณ OLT สวิตช์ หรือเกียร์ส่งสัญญาณก่อนสั่งซื้อ ไม่เช่นนั้น คุณจะเป็นเจ้าของแผงที่ไม่สามารถจับคู่กับเครือข่ายได้

ลืมการขยายตัวในอนาคต

แผงที่ถูกครอบครองเต็มในวันแรกเป็นปัญหาที่ถูกเลื่อนออกไปและไม่ได้หลีกเลี่ยง จองพอร์ตสำรองหรือเลือกการออกแบบโมดูลาร์เมื่อเครือข่ายมีแนวโน้มที่จะเติบโต

มองเห็นทิศทางการเข้าสายเคเบิล

หากรายการไม่ตรงกับไซต์ - ด้านหลัง ด้านข้าง ด้านบน หรือด้านล่าง - การติดตั้งจะเลอะเทอะและการผ่อนแรงแทบจะไม่ไปสิ้นสุดที่จุดที่คุณต้องการ ตรวจสอบทิศทางกับโครงชั้นวางหรือผนังด้านหน้า

สิ่งที่ควรบอกซัพพลายเออร์ของคุณก่อนขอใบเสนอราคา

ใบเสนอราคาที่ถูกต้องขึ้นอยู่กับข้อมูลเฉพาะบางประการ ส่งสิ่งเหล่านี้เพื่อให้ซัพพลายเออร์สามารถแนะนำแผงด้านขวาแทนการตั้งค่าเริ่มต้นเป็นรุ่นมาตรฐานที่ถูกที่สุด:

• แอปพลิเคชัน - FTTH, ศูนย์ข้อมูล, ห้องโทรคมนาคม, LAN ขององค์กรหรือตู้กลางแจ้ง
• ประเภทการติดตั้ง - แบบติดผนัง แบบติดผนัง หรือภายนอกอาคาร
• ขนาดแร็ค - 19- นิ้ว และ 1U, 2U หรือความสูงที่กำหนดเอง
• จำนวนไฟเบอร์ - 12, 24, 48, 72, 96, 144 หรืออื่นๆ
• อะแดปเตอร์ประเภท - SC, LC, FC, ST, MPO/MTP
• โปแลนด์ - UPC หรือ APC
• ประเภทไฟเบอร์ - โหมดเดี่ยว-หรือมัลติโหมด
• ประกบ - มีหรือไม่มีถาดประกบ
• แผงโหลดหรือยกเลิกการโหลด
• ทิศทางการเข้าสายเคเบิล
• ข้อกำหนดผมเปียและสายแพทช์
• ความต้องการการติดฉลากและบรรจุภัณฑ์
• คาดว่าจะขยายตัวในอนาคต

รายการตรวจสอบการตรวจสอบ: การตรวจสอบแผงเมื่อมาถึง

เมื่อแผงมาถึง เช็คที่เข้ามาอย่างรวดเร็วจะช่วยบรรเทาความเศร้าโศกที่ไซต์งาน นอกเหนือจากการนับที่ชัดเจน ให้ยืนยันรายละเอียดที่ซัพพลายเออร์ตัดแต่งราคาให้ถึงราคาเป็นครั้งคราว:

• จำนวนและประเภทของอะแดปเตอร์ตรงกับลำดับ และการขัดเงา (APC หรือ UPC) ถูกต้อง
• หากโหลดไว้ ผมเปียคือตัวเชื่อมต่อ ความยาว และประเภทไฟเบอร์ที่ถูกต้อง และยึดไว้อย่างเรียบร้อย
• มีถาดประกบตามจำนวนที่ตกลงกัน โดยมีปลอกและความสามารถในการหย่อน
• วัสดุตัวเรือนและพื้นผิวตรงกับข้อมูลจำเพาะ - สำหรับยูนิตกลางแจ้ง ตรวจสอบการซีลและระดับ IP
• เคเบิลแกลนด์ ชุดติดตั้ง ฉลาก และชุดอุปกรณ์เสริมทั้งหมดรวมอยู่ในกล่อง
• ข้อมูลการทดสอบการสูญเสียการแทรกและการสูญเสียการส่งคืนมีให้ตามที่สัญญาไว้

หากบิลด์มีการยกเลิกอุปกรณ์ในชั้นวางเดียวกัน การฝึกปฏิบัตินี้จะดำเนินต่อไปการติดตั้งแผงแพทช์และสวิตช์ครอบคลุมลำดับบน-ไซต์

คำถามที่พบบ่อย

บทสรุป

แผงแพทช์ไฟเบอร์ออปติกที่เหมาะสมจับคู่ได้มากกว่าจำนวนไฟเบอร์มาก มันเหมาะกับสภาพแวดล้อมการติดตั้ง ตัวเชื่อมต่อและการขัดเกลาเครือข่ายของคุณที่ใช้อยู่แล้ว วิธีการต่อ ทางเข้าสายเคเบิล พื้นที่เส้นทาง วิธีที่จะดูแลรักษา และห้องที่ปล่อยให้ขยาย ไซต์ FTTH ขนาดเล็กให้บริการอย่างดีด้วย ODF ติดผนังขนาดกะทัดรัด ศูนย์ข้อมูลหันไปทางแผงชั้นวาง LC หรือ MPO ที่มีความหนาแน่นสูง- ห้องโทรคมนาคมที่ใช้สายเคเบิลกลางแจ้งมักจะต้องการชั้นวาง ODF ที่มีถาดและการจัดการสายเคเบิลที่เหมาะสม

กำหนดสภาพแวดล้อมและพารามิเตอร์หลักก่อนที่คุณจะสั่งซื้อ แบ่งปันกับซัพพลายเออร์ของคุณ และตรวจสอบแผงควบคุมเมื่อมาถึง วินัยนั้นคือสิ่งที่สร้างแผงควบคุมที่ติดตั้งง่าย บำรุงรักษาง่ายกว่า และเชื่อถือได้ตลอดอายุการใช้งานของเครือข่าย
