เฮ้ ในฐานะซัพพลายเออร์ของสายไฟปัดไฟเบอร์ออปติกฉันมักจะถูกถามเกี่ยวกับความแตกต่างระหว่าง MultiMode Step - INDEX และ Multimode Graded - ดัชนีไฟเบอร์ออปติกแพทช์สายไฟ ดังนั้นเรามาดำดิ่งลงไปและทำลายมันในแง่ง่าย ๆ
สายไฟใยแก้วนำแสงแบบมัลติโหมดคืออะไร?
ก่อนอื่นสายไฟเบ็ททิคมัลติโหมดมัลติโหมดเป็นสายเคเบิลที่ใช้ในการเชื่อมต่ออุปกรณ์ที่แตกต่างกันในเครือข่ายไฟเบอร์ออปติก พวกเขาได้รับการออกแบบมาเพื่อพกพารังสีแสงหลายดวง (หรือโหมด) พร้อมกัน นี่เป็นสิ่งที่ยอดเยี่ยมสำหรับการสื่อสารระยะสั้นเช่นในเครือข่ายท้องถิ่น (LANs) ภายในอาคารหรือมหาวิทยาลัย
MultiMode Step - ดัชนีไฟเบอร์ออปติกสายไฟ
เริ่มต้นด้วย Multimode Step - ดัชนีไฟเบอร์ออปติกแพทช์ ภาพนี้: แกนกลางของเส้นใยในสายไฟเหล่านี้มีดัชนีการหักเหของแสง นั่นหมายความว่ารังสีแสงทั้งหมดเดินทางผ่านแกนกลางด้วยความเร็วเดียวกันในทางทฤษฎี แต่นี่คือการจับ
เมื่อแสงเข้าสู่แกนกลางในมุมที่แตกต่างกัน (ซึ่งพบได้ทั่วไปในเส้นใยมัลติโหมด) รังสีที่เดินทางในมุมที่ชันจะต้องครอบคลุมระยะทางที่ยาวนานกว่าเมื่อเทียบกับที่เดินทางตรงผ่าน สิ่งนี้เรียกว่าการกระจายแบบโมดอล เป็นผลให้พัลส์แสงกระจายออกไปเมื่อพวกเขาเดินทางไปตามเส้นใย
ตัวอย่างเช่นหากคุณกำลังส่งสัญญาณข้อมูลการแพร่กระจายของพัลส์แสงเหล่านี้อาจทำให้สัญญาณบิดเบือน นี่เป็นการ จำกัด ระยะทางที่สัญญาณสามารถเดินทางได้โดยไม่เสียหายมากเกินไป ดังนั้น Multimode Step - ดัชนีไฟเบอร์ออปติกแพทช์มักจะเหมาะสำหรับการใช้งานระยะสั้นมากเช่นอุปกรณ์เชื่อมต่อภายในห้องเดี่ยวหรือตู้เสื้อผ้าขนาดเล็ก
หนึ่งในข้อดีของการทำหลายขั้นตอน - ดัชนีไฟเบอร์ออปติกแพทช์สายไฟคือพวกเขามีราคาไม่แพงในการผลิต สิ่งนี้ทำให้พวกเขามีค่าใช้จ่าย - ตัวเลือกที่มีประสิทธิภาพสำหรับแอปพลิเคชันที่ระยะทางสั้นและอัตราข้อมูลไม่สูงมาก อย่างไรก็ตามหากคุณต้องการส่งข้อมูลในระยะทางไกลหรือด้วยความเร็วที่สูงขึ้นคุณอาจพบปัญหา
MultiMode Graded - ดัชนีไฟเบอร์ออปติกสายไฟ
ตอนนี้เรามาพูดถึง Multimode ให้คะแนน - ดัชนีไฟเบอร์ออปติกแพทช์ แกนกลางของเส้นใยเหล่านี้มีดัชนีการหักเหของแสงที่ค่อยๆลดลงจากศูนย์กลางไปยังขอบด้านนอก นี่คือเกม - ผู้เปลี่ยน
ดัชนีการหักเหของแสงที่ให้คะแนนทำให้รังสีแสงที่เดินทางไปที่มุมชันเพื่อเร่งความเร็วเมื่อพวกเขาเคลื่อนไปทางส่วนนอกของแกน ในขณะเดียวกันรังสีที่เดินทางผ่านตรงกลางจะช้าลงเล็กน้อย ด้วยวิธีนี้รังสีแสงทั้งหมดมีแนวโน้มที่จะมาถึงจุดสิ้นสุดของเส้นใยในเวลาเดียวกัน
ผลลัพธ์? ลดการกระจายตัวของโมดัล ด้วยการกระจายตัวน้อยลงสัญญาณข้อมูลสามารถเดินทางไกลและด้วยความเร็วที่สูงขึ้นเมื่อเทียบกับเส้นใยดัชนีหลายขั้นตอน ตัวอย่างเช่นในวิทยาเขตขนาดใหญ่ LAN ที่คุณต้องเชื่อมต่ออาคารที่ห่างกันหลายร้อยเมตรมัลติโหมดที่ให้คะแนน - ดัชนีไฟเบอร์ออปติกแพทช์เป็นทางเลือกที่ดีกว่ามาก
อย่างไรก็ตามสายแพทช์เหล่านี้มีราคาแพงกว่าเนื่องจากกระบวนการผลิตที่ซับซ้อนที่จำเป็นในการสร้างดัชนีการหักเหของแสง แต่ค่าใช้จ่ายเพิ่มเติมมักจะคุ้มค่าเมื่อคุณพิจารณาประสิทธิภาพที่ดีขึ้น
การเปรียบเทียบประสิทธิภาพ
ในแง่ของแบนด์วิดธ์, MultiMode Graded - ดัชนีไฟเบอร์ออปติกแพทช์สายไฟมีแบนด์วิดท์สูงกว่าขั้นตอนแบบมัลติโหมด - ดัชนี แบนด์วิดท์หมายถึงปริมาณข้อมูลที่สามารถส่งในระยะเวลาที่กำหนด ดังนั้นหากคุณกำลังจัดการกับแอปพลิเคชันข้อมูลความเร็วสูงเช่นการสตรีมวิดีโอการประมวลผลแบบคลาวด์หรือการถ่ายโอนข้อมูลขนาดใหญ่ตัวเลือกดัชนีที่ให้คะแนนเป็นวิธีที่จะไป
เมื่อพูดถึงการลดทอน (การสูญเสียความแรงของสัญญาณในขณะที่มันเดินทางผ่านเส้นใย) สายแพทช์ทั้งสองประเภทประสบความสูญเสีย แต่โดยทั่วไปแล้วเส้นใยดัชนีที่ให้คะแนนจะมีการลดทอนต่ำกว่าระยะทางไกลเนื่องจากการกระจายตัวของโมดัลลดลง
แอปพลิเคชัน
Multimode Step - ดัชนีไฟเบอร์ออปติกแพทช์มักใช้ในแอปพลิเคชันที่ค่าใช้จ่ายเป็นปัจจัยสำคัญและระยะทางสั้น ตัวอย่างบางส่วนรวมถึงการเชื่อมต่อคอมพิวเตอร์กับสวิตช์เครือข่ายในสำนักงานขนาดเล็กหรือตั้งค่าเครือข่ายบ้านอย่างง่าย
ในทางกลับกันมีการใช้สายแพทช์ไฟเบอร์ออปติกดัชนีดัชนีในแอพพลิเคชั่นที่ต้องการมากขึ้น เหมาะอย่างยิ่งสำหรับศูนย์ข้อมูลที่การถ่ายโอนข้อมูลความเร็วสูงเป็นสิ่งสำคัญ พวกเขายังใช้ในเครือข่ายองค์กรขนาดใหญ่สถาบันการศึกษาและโรงพยาบาลที่จำเป็นต้องมีการสื่อสารที่เชื่อถือได้และสูง
การนำเสนอผลิตภัณฑ์ของเรา
ในฐานะซัพพลายเออร์ไฟเบอร์ออปติกแพทช์เรานำเสนอผลิตภัณฑ์ที่หลากหลายเพื่อตอบสนองความต้องการที่แตกต่างกัน หากคุณกำลังมองหาการให้คะแนนแบบมัลติโหมดที่มีคุณภาพสูง - ดัชนีไฟเบอร์ออปติกแพทช์เรามีคุณครอบคลุม นอกจากนี้เรายังมี Multimode Step - INDEX PATCH CORDS สำหรับแอพพลิเคชั่นระยะสั้นที่ละเอียดอ่อนเหล่านั้น
ตรวจสอบผลิตภัณฑ์ยอดนิยมของเรา:
- Fiber Optic Fanout Pigtail SC APC: ผลิตภัณฑ์นี้เหมาะสำหรับแอปพลิเคชันที่คุณต้องแยกเส้นใยเดี่ยวออกเป็นหลายเส้นใย

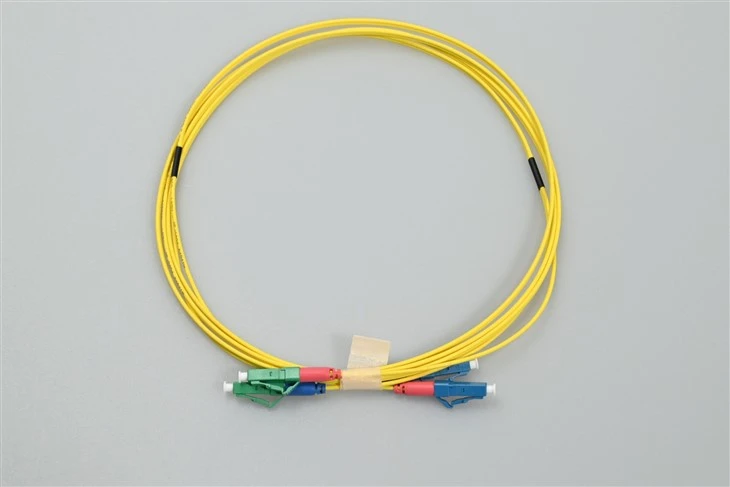

- สายไฟเบอร์ออปติกสายไฟ LC APC เป็น LC UPC Duplex: เหมาะสำหรับการเชื่อมต่ออุปกรณ์กับตัวเชื่อมต่อประเภทต่าง ๆ
- OM4 Multi - Fiber 100GB Multimode 50/125 สายไฟเบอร์ออปติก MTP/MPO ถึง LC Breakout 12 Fiber: สายเคเบิลประสิทธิภาพสูงนี้เหมาะสำหรับการถ่ายโอนข้อมูลความเร็วสูงในศูนย์ข้อมูลและเครือข่ายขนาดใหญ่
บทสรุป
ดังนั้นเพื่อสรุปความแตกต่างที่สำคัญระหว่างขั้นตอนแบบหลายมัลติ - ดัชนีและมัลติโหมดที่ให้คะแนน - ดัชนีไฟเบอร์ออปติกแพทช์ติดตั้งอยู่ในโปรไฟล์ดัชนีการหักเห MultiMode Step - ดัชนีดีที่สุดสำหรับช่วงเวลาสั้น ๆ , แอปพลิเคชันต่ำ - ต้นทุนในขณะที่ MultiMode Graded - ดัชนีเป็นช่วงระยะยาว, แอปพลิเคชันความเร็วสูง
หากคุณอยู่ในตลาดสำหรับสายไฟปัดไฟเบอร์ออปติกไม่ว่าจะเป็นเครือข่ายบ้านขนาดเล็กหรือการตั้งค่าองค์กรขนาดใหญ่เราอยู่ที่นี่เพื่อช่วย เราสามารถให้ผลิตภัณฑ์ที่เหมาะสมกับคุณในราคาที่แข่งขันได้ อย่าลังเลที่จะเข้าถึงข้อมูลเพิ่มเติมหรือเริ่มการเจรจาการซื้อ เราพร้อมที่จะช่วยเหลือคุณในการค้นหาโซลูชั่นใยแก้วนำแสงที่ดีที่สุดสำหรับความต้องการของคุณ
การอ้างอิง
- "ระบบสื่อสารไฟเบอร์ออปติก" โดย Govind P. Agrawal
- "เทคโนโลยีใยแก้วนำแสง: พื้นฐาน" โดย R. Ramaswami, KN Sivarajan และ G. Sasaki
