ตัวเชื่อมต่อไฟเบอร์ออปติกประเภททั่วไป ได้แก่ :

ไบโอนิคตัวเชื่อมต่อมีปลายเรียวที่แม่นยำสำหรับการสูญเสียการแทรกต่ำ มีแม่พิมพ์พลาสติกที่เติมแก้วและเริ่มต้นด้วยการปั้นเส้นใยลงในปลอกโลหะ ตัวเชื่อมต่อ Biconic กำลังจะล้าสมัย

D4 ตัวเชื่อมต่อทำจากปลอกเซรามิกเซอร์โคเนียคอมโพสิตเพื่อความทนทาน มีระบบติดตั้งเกลียวประสิทธิภาพสูงและตัวกุญแจสำหรับการทำซ้ำและการทำงานร่วมกันได้ ใช้ปลอกโลหะที่เล็กกว่า SC หรือ FC ตัวเชื่อมต่อ D4 ถูกนำมาใช้กันอย่างแพร่หลายในเครือข่ายโทรคมนาคมในช่วงทศวรรษที่ 80 ถึงต้นทศวรรษที่ 90 แต่ตัวเชื่อมต่อเหล่านี้กำลังกลายเป็นเทคโนโลยีที่ล้าสมัย

เอสคอนชื่อของมาจากแอปพลิเคชันในอินเทอร์เฟซช่องสัญญาณ ESCON ของ IBM คล้ายกับตัวเชื่อมต่อ FDDI ซึ่งเป็นตัวเชื่อมต่อดูเพล็กซ์โดยใช้ปลอกขนาด 2.5 มม. ความแตกต่างที่สำคัญคือผ้าห่อศพแบบยืดหดได้ซึ่งต่างจากผ้าห่อศพแบบตายตัว ผ้าห่อศพอยู่เหนือปลอกโลหะและมีสปริงโหลดและหดกลับ ขั้วต่อ ESCON ใช้เพื่อเชื่อมต่อกับอุปกรณ์จากเต้ารับติดผนัง

หนึ่งเอฟซีหรือการเชื่อมต่อแบบตายตัว ขั้วต่อสร้างจากปลอกโลหะเซรามิกเซอร์โคเนียทั้งหมดเพื่อความทนทาน มีระบบติดตั้งเกลียวประสิทธิภาพสูงและตัวกุญแจสำหรับการทำซ้ำและการทำงานร่วมกันได้ ส่วนใหญ่จะใช้กับไฟเบอร์โหมดเดี่ยวและใช้ในโทรศัพท์ เครื่องมือ และลิงก์การสื่อสารความเร็วสูง สไตล์จะคล้ายกับขั้วต่อ ST แต่ใช้การเชื่อมต่อแบบเกลียว ซึ่งทำให้เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูงมากกว่า

เอฟดีไอตัวเชื่อมต่อได้รับการออกแบบโดย ANSI เพื่อใช้ในเครือข่าย FDDI ขั้วต่อนี้เป็นขั้วต่อดูเพล็กซ์โดยใช้ปลอกหุ้มขนาด 2.5 มม. สองตัวและมีแผ่นปิดตายตัวอยู่เหนือปลอกหุ้ม ขั้วต่อนี้มีผ้าห่อศพคงที่ซึ่งช่วยปกป้องปลอกโลหะจากความเสียหาย โดยปกติจะใช้เพื่อเชื่อมต่อกับอุปกรณ์จากเต้ารับที่ผนัง แต่ส่วนที่เหลือของเครือข่ายจะมีขั้วต่อ ST หรือ SC

LCหรือที่เรียกว่า Lucent Connectors, Little Connectors หรือ Local Connectors มีปลอกเซรามิกเซอร์โคเนียขัดเงา PC ที่มีความแม่นยำ มีตัวเรือนและตัวล็อคแบบกดดึง RJ45 มีขนาดเพียงครึ่งหนึ่งของขั้วต่อมาตรฐาน ซึ่งคล้ายกับ SC เวอร์ชันที่เล็กกว่า การออกแบบนี้เพิ่มความหนาแน่นของบรรจุภัณฑ์ได้ถึง 50% ด้วยขนาดที่แคบและการออกแบบตัวล็อคแบบกด/ดึง ตัวเชื่อมต่อ LC ใช้ในเครือข่ายส่วนตัวและสาธารณะ และกำลังได้รับความนิยมเนื่องจากชุดเครื่องส่ง/รับสัญญาณออปติคัลฟอร์มแฟคเตอร์ขนาดเล็ก (SFF)

ย้อนกลับตัวเชื่อมต่อใช้ในการทดสอบระบบตัวรับส่งสัญญาณ ลูปแบ็คอธิบายวิธีการกำหนดเส้นทางสัญญาณอิเล็กทรอนิกส์จากแหล่งกำเนิดไปยังจุดสิ้นสุดการรับของแหล่งกำเนิดโดยไม่ต้องประมวลผลหรือดัดแปลง นี่เป็นวิธีทดสอบการส่งสัญญาณโครงสร้างพื้นฐานการขนส่งที่ดีที่สุด

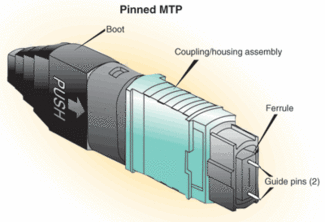

เอ็มทีพีย่อมาจาก Multi-Fiber Push On/Pull Off ตัวเชื่อมต่อเป็นตัวเชื่อมต่อไฟเบอร์ออปติกชนิดเกลียว เหมาะอย่างยิ่งสำหรับการใช้งานที่มีความหนาแน่นสูง ตัวเชื่อมต่อ MTP เป็นชื่อทางการค้าสำหรับตัวเชื่อมต่อ MT ซึ่งเป็นตัวเชื่อมต่อไฟเบอร์ 12 เส้นสำหรับสายยาง ใช้สำหรับชุดสายเคเบิลและระบบสายเคเบิลแบบต่อสายล่วงหน้า

ที่เอ็มที-อาร์เจใช้ปลอกโลหะที่เล็กกว่า MT มาตรฐานเพื่อยึดเส้นใยสองเส้น MT ย่อมาจาก Mechanical Transfer และ RJ ย่อมาจาก Register Jack นอกจากนี้ยังใช้การกดเพื่อปลดล็อคสลักที่ค่อนข้างคล้ายกับที่พบในแจ็คโมดูลาร์เพื่อให้การทำงานคุ้นเคย MT-RJ ใช้หมุดในการจัดตำแหน่งและมีเวอร์ชันตัวผู้และตัวเมีย เป็นแบบมัลติโหมดเท่านั้น และฟิลด์จะสิ้นสุดโดยวิธี prepolish/splice

หนึ่งหมู่ตัวเชื่อมต่อเป็นปลอกโลหะขนาดเส้นผ่านศูนย์กลาง 1.25 มม. สำหรับตัวเชื่อมต่อออปติคัลหลายตัวขนาดกะทัดรัดและมีกลไกการรักษาตัวเองสำหรับการใช้งานแบ็คเพลน "หน่วยจิ๋ว" เหล่านี้ใช้ในการสื่อสารข้อมูลความเร็วสูง เครือข่ายเสียง โทรคมนาคม และแอปพลิเคชัน DWDM ที่มีความหนาแน่นสูง ขั้วต่อ MU ได้รับความนิยมมากขึ้นในญี่ปุ่น

สสส.หรือ Subscriber Connectors เป็นปลอกเซรามิกที่มีความแม่นยำสูง มีกลไกการล็อคแบบสแน็ปอินเพื่อการล็อคที่เป็นบวก ตัวเชื่อมต่อ SC ใช้การออกแบบแบบกดดึงและสามารถใช้กับแอปพลิเคชันแบบซิมเพล็กซ์หรือมัลติเพล็กซ์ มีตัวเครื่องที่เป็นกุญแจสำหรับการทำซ้ำและการทำงานร่วมกันได้ และเหมาะสำหรับการใช้งานที่มีความหนาแน่นสูง SCs เรียกว่าตัวเชื่อมต่อสถานที่เนื่องจากใช้สำหรับการติดตั้งสถานที่ แม้ว่าจะมีการออกแบบพลาสติกแข็งที่มีขนาดกะทัดรัด แต่ก็ไม่ได้มีพื้นที่ที่เล็กที่สุด โดยต้องใช้ 0.378 ตารางนิ้ว

สมาตัวเชื่อมต่อมีการเชื่อมต่อแบบมัลติโหมดต้นทุนต่ำพร้อมการอนุมัติสำหรับการใช้งานทางทหาร SMA ซึ่งย่อมาจาก Subminiature A เป็นขั้วต่อไมโครเวฟ

เซนต์หรือปลายตรง ตัวเชื่อมต่อประกอบด้วยปลอกโลหะเซรามิกเซอร์โคเนียที่แม่นยำ มีระบบติดตั้งแบบดาบปลายปืนชิ้นเดียวที่ประกอบง่าย สามารถใช้กับทั้งไฟเบอร์โหมดเดี่ยวและมัลติโหมด ขั้วต่อประเภทนี้ได้รับความนิยมอย่างมากในการใช้งานด้านการสื่อสาร เช่น ระบบ LAN และระบบกล้องวงจรปิด ตัวเชื่อมต่อ ST เรียกอีกอย่างว่า BFOC (ตัวเชื่อมต่อไฟเบอร์ออปติกแบบดาบปลายปืน) มีปลายเซรามิกที่ยื่นผ่านตัวคอนเนคเตอร์ สิ่งนี้เรียกอีกอย่างว่าขั้วต่อล็อคแบบบิดล็อคแบบดาบปลายปืนแบบ simplex และจำเป็นต้องได้รับการดูแลเป็นพิเศษเนื่องจากปลอกโลหะไม่มีการป้องกัน แม้ว่าตัวเชื่อมต่อ ST ยังคงได้รับความนิยมในการใช้งานทางอุตสาหกรรมหลายประเภท แต่ก็กำลังสูญเสียความนิยมไปจากฟอร์มแฟคเตอร์ที่กะทัดรัดและคีย์ได้
