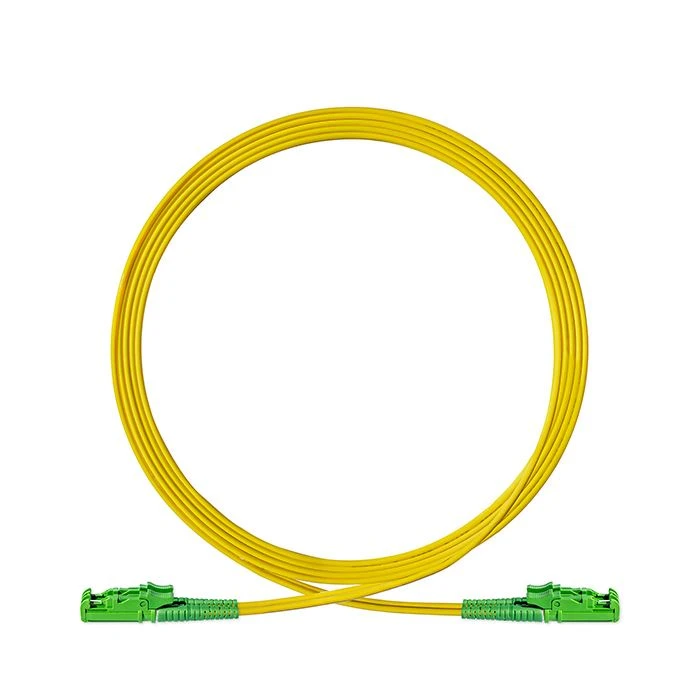

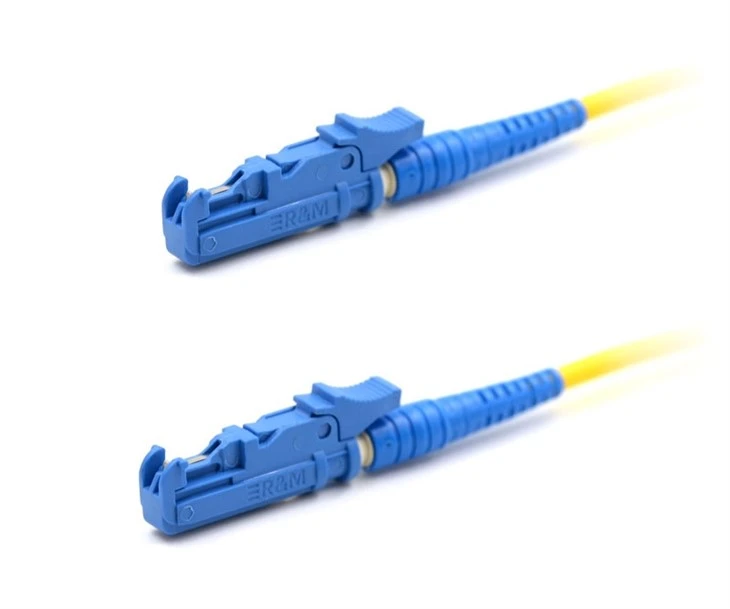

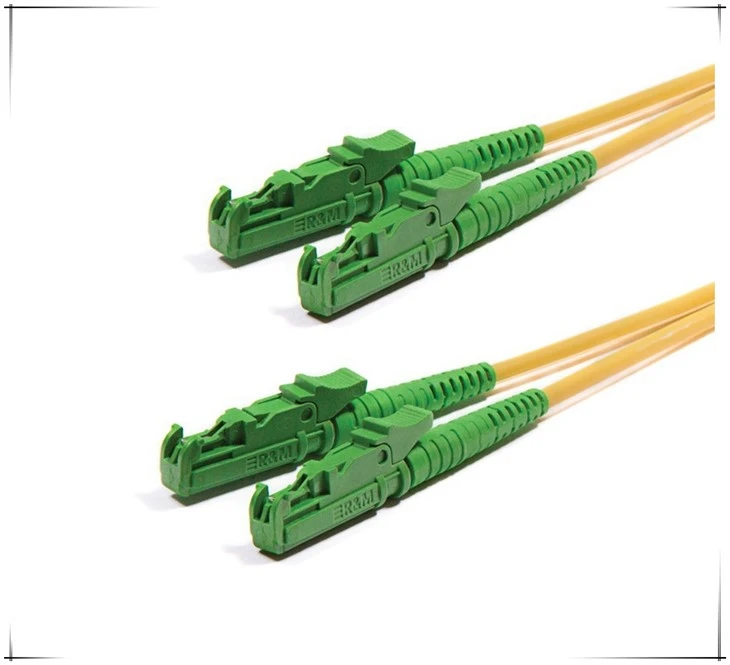

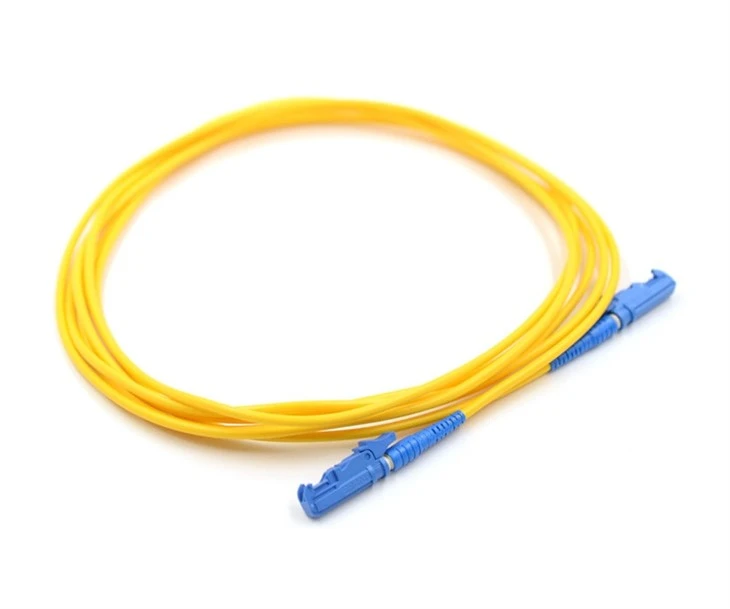

ไฟเบอร์ออปติก E2000จัมเปอร์นำไปสู่เป็นสายไฟเบอร์ออปติกแบบสั้นที่มีขั้วต่อที่ปลายทั้งสองข้าง สายเคเบิลนี้ใช้เพื่อเชื่อมโยงอุปกรณ์หรือชิ้นส่วนเครือข่ายสองชิ้น เช่น เราเตอร์และสวิตช์ หรือแผงแพทช์และตัวรับส่งสัญญาณ สายแพตช์มีความยาวและประเภทไฟเบอร์ที่หลากหลาย เช่น ไฟเบอร์แบบโหมดเดี่ยวหรือมัลติโหมด และตัวเชื่อมต่อสามารถมีได้หลายประเภท รวมถึง SC, ST, LC และ MTP/MPO ด้วยการใช้สายเหล่านี้ จึงสามารถสร้างและถอดการเชื่อมต่อระหว่างส่วนประกอบเครือข่ายได้อย่างรวดเร็วและไม่จำเป็นต้องใช้สายเคเบิลที่ซับซ้อน

การแทรกและการสูญเสียคืนต่ำ:สายแพทช์ไฟเบอร์ออปติกมีการแทรกและการสูญเสียการส่งคืนต่ำ ซึ่งหมายความว่ามีประสิทธิภาพสูงในการส่งข้อมูลในระยะทางไกลโดยมีสัญญาณรบกวนและการลดทอนสัญญาณน้อยที่สุด

แบนด์วิธสูง:สายแพทช์ไฟเบอร์ออปติกมีความสามารถแบนด์วิธสูง ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานการรับส่งข้อมูลความเร็วสูงที่ต้องการความจุขนาดใหญ่สำหรับการถ่ายโอนข้อมูล

แอพพลิเคชั่นที่หลากหลาย:สายแพทช์ไฟเบอร์ออปติกถูกนำมาใช้ในการใช้งานที่หลากหลาย เช่น ศูนย์ข้อมูล โทรคมนาคม อุปกรณ์ทางการแพทย์ การทหารและอวกาศ และระบบอัตโนมัติทางอุตสาหกรรม

ความยืดหยุ่น:สายแพทช์ไฟเบอร์ออปติกมีความยืดหยุ่นสูง ซึ่งหมายความว่าสามารถติดตั้งได้ง่ายในพื้นที่แคบซึ่งสายทองแดงแบบเดิมไม่พอดี

ความทนทาน:สายแพทช์ไฟเบอร์ออปติกมีความทนทานสูงและสามารถทำงานได้ในสภาพแวดล้อมที่รุนแรง รวมถึงอุณหภูมิ ความชื้น และการสัมผัสกับสารเคมีสูง

ติดตั้งง่าย:ตัวเชื่อมต่อบนสายแพทช์ไฟเบอร์ออปติกเป็นแบบ Plug-and-Play ซึ่งหมายความว่าสามารถเชื่อมต่อกับอุปกรณ์อื่น ๆ ได้อย่างง่ายดายโดยไม่ต้องใช้เครื่องมือหรืออุปกรณ์พิเศษใดๆ

คุ้มค่า:สายแพทช์ไฟเบอร์ออปติกมีความคุ้มค่าและมีต้นทุนรวมในการเป็นเจ้าของต่ำกว่าเมื่อเปรียบเทียบกับสายทองแดง โดยเฉพาะในระยะทางไกล

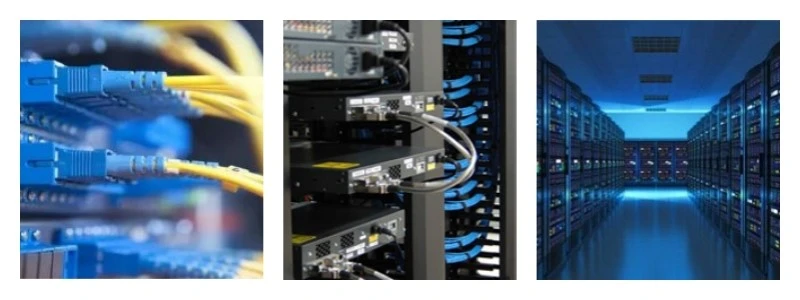

CATV อุปกรณ์ทดสอบรถไฟใต้ดิน
เครือข่ายโทรคมนาคม
เครือข่ายท้องถิ่น (LAN);
เครือข่ายบริเวณกว้าง (WAN);
การติดตั้งสถานที่;
เครือข่ายการประมวลผลข้อมูล
การยกเลิกอุปกรณ์ที่ใช้งานวิดีโอและทางการทหาร

การทดสอบห้าครั้งเพื่อรับรองคุณภาพสายแพทช์ไฟเบอร์

คุณภาพของสายแพทช์ไฟเบอร์ส่งผลต่อการเชื่อมต่อไฟเบอร์ออปติกทั้งหมด สายแพทช์ไฟเบอร์แต่ละเส้นจะต้องได้รับการทดสอบอย่างเข้มงวดก่อนออกจากโรงงาน ดังนั้นผู้ผลิตสายแพทช์ไฟเบอร์จะทำการทดสอบอะไรบ้างเพื่อให้แน่ใจว่าสายแพทช์มีคุณภาพสูง

เพื่อให้มั่นใจในคุณภาพของสายแพทช์ออปติคอล โดยทั่วไปจะมีการทดสอบการตรวจสอบห้าประเภทต่อไปนี้ก่อนออกจากโรงงาน

การตรวจจับการสูญเสียการแทรก / การสูญเสียการส่งคืนของสายแพทช์ไฟเบอร์

การสูญเสียการแทรกและการสูญเสียการส่งคืนเป็นพารามิเตอร์สำคัญที่ส่งผลต่อสายแพทช์ออปติคัล มาตรฐาน TIA กำหนดไว้อย่างชัดเจนว่าการสูญเสียการแทรกสูงสุดของสายแพทช์ออปติคัลคือ 0.75dB (นั่นคือค่าสูงสุดที่ยอมรับได้)

สำหรับสายแพตช์ไฟเบอร์ส่วนใหญ่ในตลาด ช่วงปกติของการสูญเสียการแทรกจะอยู่ระหว่าง {{0}}.3dB และ 0.5dB และช่วงของการสูญเสียการแทรกต่ำบางส่วนจะอยู่ระหว่าง {{6 }}.15dB และ 0.2dB ค่าการสูญเสียย้อนกลับจะแสดงเป็น dB และโดยปกติจะเป็นค่าลบ ดังนั้นค่าที่สูงกว่าจะดีกว่า และข้อกำหนดทั่วไปมีตั้งแต่ -15 ถึง -60 dB

ตามมาตรฐานอุตสาหกรรม การสูญเสียคืนของตัวเชื่อมต่อไฟเบอร์ออปติกขัดเงา Ultra PC ควรมากกว่า 50dB และการสูญเสียคืนของการขัดเงาแบบเอียงมักจะมากกว่า 60dB ประเภทพีซีควรมากกว่า 40dB สำหรับไฟเบอร์มัลติโหมด ค่า RL โดยทั่วไปจะอยู่ระหว่าง 20 ถึง 40 dB

ตัวบ่งชี้ของจัมเปอร์ระดับผู้ให้บริการทั่วไปคือ การสูญเสียการแทรกน้อยกว่า 0.3dB และการสูญเสียส่งคืนมากกว่า 45dB

การตรวจสอบใบหน้าปลายสายแพทช์ไฟเบอร์

การทำความสะอาดส่วนปลายของขั้วต่อไฟเบอร์ออปติกส่งผลโดยตรงต่อประสิทธิภาพการทำงาน ตัวอย่างเช่น รอยขีดข่วน หลุม รอยแตก มลภาวะฝุ่น ฯลฯ ที่ส่วนปลายของใยแก้วนำแสงจะทำให้สัญญาณการเชื่อมต่อขาดหาย ส่งผลให้การแทรกและการสูญเสียการส่งคืนไม่ดี

การตรวจสอบอินเตอร์เฟอโรมิเตอร์แบบ 3 มิติของสายแพทช์ไฟเบอร์

การทดสอบอินเทอร์เฟอโรมิเตอร์แบบ 3 มิติมีจุดประสงค์หลักเพื่อทดสอบรูปทรงของพื้นผิวส่วนปลายของเส้นใย และพารามิเตอร์ต่างๆ ได้แก่ รัศมีความโค้ง การชดเชยจุดยอด ความสูงของเส้นใย และอื่นๆ ด้านท้ายของสายแพทช์ไฟเบอร์จำเป็นต้องกราวด์เป็นพื้นผิวทรงกลม แต่ผลิตภัณฑ์ที่ผลิตโดยกระบวนการผลิตจริงไม่สามารถสมบูรณ์แบบได้

ค่าที่เหมาะสมสำหรับรัศมีความโค้ง ออฟเซ็ตจุดยอด และความสูงของเส้นใยคือเท่าใด

ดังนั้น รูปทรงหน้าตัดส่วนท้ายจึงถูกกำหนดไว้ในมาตรฐานทางเทคนิค ซึ่งรวมถึงรัศมีความโค้ง ROC ค่าชดเชยจุดยอด และความสูงของเส้นใย

ตามมาตรฐานทางเทคนิคขององค์กร IEC ค่าอ้างอิงของรัศมีความโค้ง ROC คือตัวเชื่อมต่อประเภท PC คือ 10 ~ 25 มม. และตัวเชื่อมต่อประเภท APC คือ 5 ~ 15 มม. Vertex offset หมายถึงออฟเซ็ตระหว่างจุดยอดของพื้นผิวโค้งและแกนไฟเบอร์ หากออฟเซ็ตจุดยอดใหญ่เกินไป การเสียรูปของพื้นผิวส่วนปลายก็เพียงพอแล้วที่จะทำให้เกิดการสัมผัสทางกายภาพระหว่างเส้นใย ดังนั้นมาตรฐานทางเทคนิคจึงกำหนดให้จุดยอดออฟเซ็ตของจัมเปอร์ไฟเบอร์น้อยกว่าหรือเท่ากับ50μm

ความสูงของไฟเบอร์หมายถึงความสูงของส่วนหน้าของไฟเบอร์ที่สัมพันธ์กับส่วนปลายของปลอกโลหะ พื้นผิวปลายไฟเบอร์อาจยื่นออกมาเหนือพื้นผิวปลายเฟอร์รูล หรืออาจฝังอยู่ใต้หน้าปลายเฟอร์รูล ช่วงความสูงของเส้นใยนำแสงที่ระบุในมาตรฐานทางเทคนิคคือ -250~+250 นาโนเมตร

การทดสอบสมรรถนะทางกลของสายแพทช์ไฟเบอร์

ตัวอย่างเช่น การทดสอบการดึง ทดสอบสายแพทช์ออปติคัลภายใต้แรงดึงที่ระบุเพื่อตรวจสอบการลดทอนของเส้นใยและปัจจัยด้านความปลอดภัยของความเครียดในการยืดตัวของเส้นใย

การทดลองอุณหภูมิแวดล้อมของสายแพทช์ไฟเบอร์

จำเป็นต้องทดสอบตัวบ่งชี้ประสิทธิภาพของขั้วต่อไฟเบอร์ออปติกภายใต้สภาวะอุณหภูมิแวดล้อมที่แตกต่างกัน
