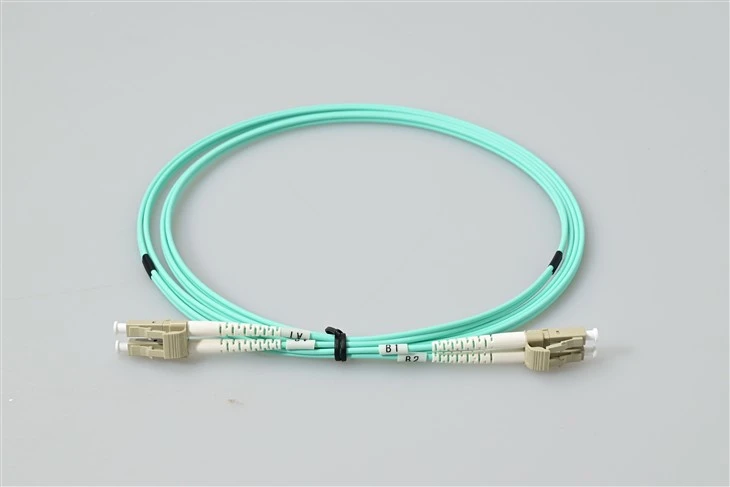

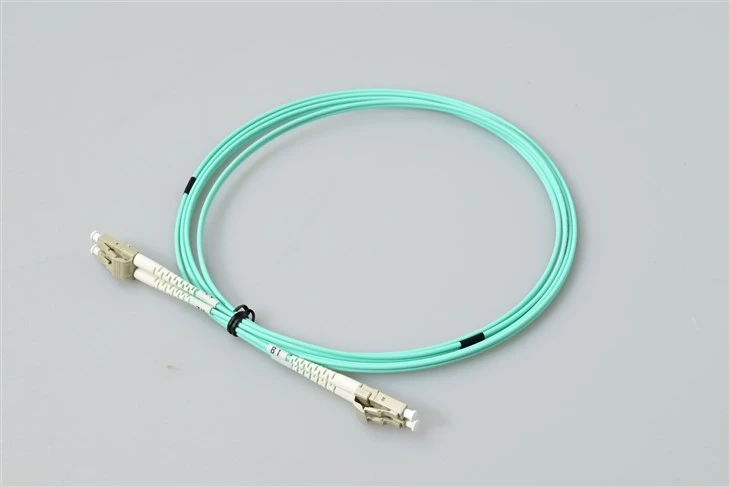

สายแพตช์ LC LC คืออะไร?
LC-สายแพตช์ไฟเบอร์ LCด้วยขั้วต่อไฟเบอร์ LC สองตัวที่ปลายทั้งสองข้างเป็นประเภทสายเคเบิลไฟเบอร์ออปติกที่ใช้กันมากที่สุดในอุตสาหกรรม เมื่อเปรียบเทียบกับสายเคเบิลไฟเบอร์ออปติกทั่วไปอื่นๆ สายเคเบิลไฟเบอร์ LC มีความหนาแน่นสูงและประสิทธิภาพที่เชื่อถือได้ในการใช้งานส่วนใหญ่
สายเคเบิลของเราได้รับการตรวจสอบด้วยแสง 100% และทดสอบการสูญเสียการแทรก
ข้อมูลจำเพาะ
| ประเภทตัวเชื่อมต่อ | LC UPC ถึง LC UPC | โหมดไฟเบอร์ | โอม3 50/125μm |
| ไฟเบอร์เกรด | G657A/G652D | ความยาวคลื่น | 1310/1550 นาโนเมตร |
| การสูญเสียการแทรก | น้อยกว่าหรือเท่ากับ 0.3dB | การสูญเสียผลตอบแทน | มากกว่าหรือเท่ากับ 50dB |
| นาที. รัศมีโค้งงอ (แกนไฟเบอร์) | 10มม | นาที. รัศมีโค้งงอ (สายไฟเบอร์) | 10/5D (ไดนามิก/คงที่) |
| จำนวนไฟเบอร์ | ดูเพล็กซ์ | แจ็คเก็ตเคเบิล | LSZH |
| อุณหภูมิในการทำงาน | -20~70 องศา | อุณหภูมิในการจัดเก็บ | -40~80 องศา |
วิธีการจำแนกประเภทสายเคเบิลออปติก
สายเคเบิลใยแก้วนำแสงเป็นสายสื่อสารที่ใช้ใยแก้วนำแสงที่ตรงตามข้อกำหนดด้านประสิทธิภาพแสงเป็นสื่อกลางในการส่งสัญญาณเพื่อให้เกิดการส่งสัญญาณแสง ประกอบด้วยส่วนประกอบต่างๆ เช่น แกนสายเคเบิล องค์ประกอบเสริมแรง และเปลือก และอาจรวมถึงองค์ประกอบเพิ่มเติม เช่น ชั้นกันน้ำ ชั้นบัฟเฟอร์ ชั้นฉนวน และชั้นเกราะ ตามความจำเป็น
วิธีการจำแนกประเภทสายเคเบิลออปติกส่วนใหญ่มีดังต่อไปนี้:
ตามสื่อการส่ง: แบ่งออกเป็นสายเคเบิลใยแก้วนำแสงโหมดเดียว-และสายเคเบิลใยแก้วนำแสงแบบหลายโหมด
ตามโครงสร้างแกนสายเคเบิล: แบ่งออกเป็นสายออปติคอลควั่น, สายออปติคอลโครงกระดูก, สายออปติคัลหลอดกลาง, สายออปติคัลแบบริบบิ้น และสายออปติคอลแบบแบน
ส่วนประกอบเสริม: แบ่งออกเป็นสายเคเบิลออปติคอลที่ไม่ใช่-โลหะ สายเคเบิลออปติคัลมาตรฐาน และสายเคเบิลออปติคัลส่วนประกอบเสริม
ตามวิธีการติดตั้ง: แบ่งออกเป็นสายเคเบิลออปติคัลแบบท่อ สายเคเบิลออปติคัลเหนือศีรษะ สายเคเบิลออปติคัลแบบฝังโดยตรง- และสายเคเบิลออปติคอลใต้น้ำ
ตามสภาพแวดล้อมการใช้งาน แบ่งออกเป็นสายเคเบิลออปติกในอาคารและสายเคเบิลออปติกกลางแจ้ง
การใช้งาน
จัมเปอร์ไฟเบอร์ OM3 LC พร้อมแกน 50/125 ไมครอนได้รับการออกแบบทางวิศวกรรมสำหรับ-การเข้าถึงอีเทอร์เน็ต 10 กิกะบิตระยะสั้นภายในห้องเซิร์ฟเวอร์ สายเคเบิลมัลติโหมดดูเพล็กซ์แบบแจ็กเก็ตน้ำ- รองรับแบนด์วิดธ์โมดอลที่มีประสิทธิภาพ 2000 MHz·km ที่ 850 นาโนเมตร ช่วยให้สามารถเชื่อมต่อแบบแร็ค-ถึง-แร็คที่เชื่อถือได้สำหรับการปรับใช้แบบไฮเปอร์สเกล
สายแพตช์มัลติโหมด LC ระดับ 10Gb- นี้ให้ปริมาณงานที่สม่ำเสมอสำหรับเครือข่ายพื้นที่จัดเก็บข้อมูล Fibre Channel วิศวกรเครือข่ายที่เลือกสายแพตช์ไฟเบอร์ OM3 สำหรับโครงสร้างพื้นฐาน SAN จะได้รับประโยชน์จากระยะการเข้าถึง 300- เมตรที่ 10GbE ซึ่งช่วยลดความจำเป็นในการสร้างสัญญาณใหม่ในสถานที่ขนาดกลาง
สิ่งอำนวยความสะดวกที่ต้องใช้สายเคเบิลแกนหลักแบบมัลติโหมดระหว่างชั้นต้องใช้สายเคเบิล-LC ที่ไม่ไวต่อการโค้งงอ-ถึง- LC OM3 เพื่อนำทางในทางเดินท่อร้อยสายที่คับแคบ เปลือกนอก LSZH ตรงตามรหัสความปลอดภัยจากอัคคีภัยสำหรับการติดตั้ง plenum และไรเซอร์ในอาคารพาณิชย์
สภาพแวดล้อมการผลิตวิดีโอที่ส่งสัญญาณ 3G-SDI หรือ 12G- SDI ที่ไม่มีการบีบอัดผ่านไฟเบอร์จะได้ประโยชน์จากการสูญเสียการแทรกต่ำของจัมเปอร์ LC OM3 ดูเพล็กซ์นี้ วิศวกรออกอากาศมักจะ-สั่งซื้อสายเคเบิลมัลติโหมด Aqua จำนวนมากเพื่อแพตช์ระหว่างเราเตอร์ SDI และชุดควบคุมกล้อง
ทีมไอทีด้านการดูแลสุขภาพที่ใช้ระบบ PACS และอุปกรณ์ภาพวินิจฉัยเลือกไฟเบอร์ดูเพล็กซ์ OM3 LC สำหรับภูมิคุ้มกัน EMI และเฮดรูมแบนด์วิธ ประสิทธิภาพด้านออปติคอล-ที่ผ่านการทดสอบจากโรงงานของสายเคเบิลแต่ละเส้นช่วยให้มั่นใจได้ว่าสอดคล้องกับข้อกำหนดด้านเวลาทำงานของเครือข่ายโรงพยาบาลที่เข้มงวด
คำถามที่พบบ่อย
คำถามที่ 1: สายเคเบิลมัลติโหมด LC ถึง LC OM3 รองรับระยะการส่งข้อมูลเท่าใดที่ 10GbE
ตอบ: สายไฟเบอร์ดูเพล็กซ์ OM3 50/125 รองรับอีเธอร์เน็ต 10 กิกะบิตได้ไกลสูงสุด 300 เมตร สำหรับการวิ่งระยะยาวภายในอาคารเดียวกัน ให้พิจารณาอัปเกรดเป็นทางเลือกไฟเบอร์ OM4 หรือ singlemode.
คำถามที่ 2: ฉันสามารถใช้สายแพทช์คอดมัลติโหมด Aqua นี้กับตัวรับส่งสัญญาณ 40GbE QSFP+ ได้หรือไม่
ก. ใช่. เมื่อจับคู่กับโมดูล 40GBASE-SR4 QSFP+ จัมเปอร์ไฟเบอร์ OM3 LC รองรับการส่งข้อมูลแบบขนานได้ไกลถึง 100 เมตร ตรวจสอบให้แน่ใจว่าสายเคเบิลฝ่าวงล้อมของคุณหรือชุดสายรัด MTP-ถึง-LCตรงกับการกำหนดค่าขั้ว
คำถามที่ 3: แจ็คเก็ต LSZH บนสายเคเบิลนี้เหมาะสำหรับพื้นที่ Plenum หรือไม่
ตอบ: แจ็คเก็ตเคเบิล LSZH (Low Smoke Zero Halogen) ช่วยลดการปล่อยควันพิษระหว่างการเผาไหม้ สำหรับการติดตั้ง plenum สำหรับจัดการอากาศที่ควบคุมโดยกฎการป้องกันอัคคีภัยที่เข้มงวด โปรดยืนยันว่ากฎระเบียบท้องถิ่นยอมรับสายแพตช์ไฟเบอร์มัลติโหมด OM3 ที่ได้รับการจัดอันดับ LSZH-
คำถามที่ 4: รัศมีโค้งงอขั้นต่ำ 10 มม. จะปกป้องเครือข่ายของฉันได้อย่างไร
ตอบ: แกนไฟเบอร์ G657A1 ที่ไม่ไวต่อการโค้งงอ{0}}ทนทานต่อการกำหนดเส้นทางที่เข้มงวดมากขึ้นโดยไม่ทำให้สัญญาณเสื่อมลง โปรแกรมติดตั้งที่ทำงานกับแผงแพทช์ LC ความหนาแน่นสูง-ในแร็คเซิร์ฟเวอร์ที่จำกัดอาศัยความยืดหยุ่นนี้เพื่อรักษาความสมบูรณ์ของลิงก์
คำถามที่ 5: ข้อกำหนดการสูญเสียการแทรกโดยทั่วไปสำหรับสายเคเบิล duplex LC OM3 นี้คืออะไร?
ตอบ: ปลายขั้วต่อแต่ละด้านได้รับการทดสอบว่ามีการสูญเสียการแทรกน้อยกว่าหรือเท่ากับ 0.3dB การสูญเสียที่น้อยลงส่งผลให้มีงบประมาณด้านพลังงานแสงที่มากขึ้น ซึ่งเป็นสิ่งสำคัญเมื่อต่อจุดแพตช์หลายจุดในระบบสายเคเบิลที่มีโครงสร้าง
คำถามที่ 6: คำสั่งซื้อศูนย์ข้อมูลจำนวนมากมีความยาวที่กำหนดเองได้หรือไม่
ก. ใช่. บริการสายแพทช์ไฟเบอร์ OEM รวมถึงความยาวสายเคเบิลที่กำหนดเอง การติดฉลาก และบรรจุภัณฑ์ ติดต่อทีมขายเพื่อขอราคาสายเคเบิลมัลติโหมด LC- ถึง - LC เมื่อสั่งซื้อเกิน 100 ชิ้น
คำถามที่ 7: รหัสสีใดที่ระบุถึงไฟเบอร์มัลติโหมด OM3
ตอบ: ตามแบบแผนทางอุตสาหกรรมใช้แจ็คเก็ตน้ำ (สีฟ้าอ่อน-สีเขียว) สำหรับสายไฟเบอร์ OM3 50/125 รหัสสีนี้ช่วยให้ช่างเทคนิคแยกแยะการเชื่อมต่อมัลติโหมดจากสายเคเบิลโหมดเดี่ยวสีเหลืองหรือสีส้ม OM1/OM2 ระหว่างการติดตั้ง
คำถามที่ 8: สายแพตช์นี้รองรับแอปพลิเคชัน 25GbE หรือไม่
ตอบ: ไฟเบอร์ OM3 ได้รับการจัดอันดับสำหรับ 25GBASE-SR สูงถึงประมาณ 70 เมตร สำหรับการเข้าถึง 25GbE เต็ม 100 เมตรสายเคเบิล LC ดูเพล็กซ์มัลติโหมด OM4เสนออัตราแบนด์วิธเพิ่มเติม
