สายแพทช์ SC LC คืออะไร?
สายแพทช์ไฟเบอร์ออปติก SC-LC เป็นสายแพตช์ขนาดเล็กกะทัดรัดที่ได้รับความนิยมอย่างมากในการใช้งานหลายประเภท โซลูชันเครือข่ายเหล่านี้ประกอบด้วยเครือข่ายโทรคมนาคม LAN เครือข่ายประมวลผลข้อมูล การยกเลิกอุปกรณ์ และการกระจายสถานที่ สายแพตช์ SC-LC ได้รับการออกแบบมาเพื่อมอบโซลูชันอีเธอร์เน็ตที่รวดเร็วในแอปพลิเคชัน Gigabit และแอปพลิเคชัน ATM โดยใช้พื้นที่น้อยลง
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | FC, SC, LC / สายแพทช์ไฟเบอร์หุ้มเกราะ | เซนต์ หมู่ | มอนแทนา-RJ, MPO | E2000 | ||||||||
| เอสเอ็ม | มม | เอสเอ็ม | มม | เอสเอ็ม | มม | เอสเอ็ม | |||||||
| พีซี | ยูพีซี | เอพีซี | พีซี | พีซี | ยูพีซี | พีซี | พีซี | ยูพีซี | พีซี | พีซี | เอพีซี | ||
| การสูญเสียการแทรก (ทั่วไป) | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.3 |
| กลับขาดทุน | เดซิเบล | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 60 | มากกว่าหรือเท่ากับ 30 | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 30 | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 35 | มากกว่าหรือเท่ากับ 55 | มากกว่าหรือเท่ากับ 75 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| ความสามารถในการแลกเปลี่ยน | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | ||||||||
| การสั่นสะเทือน | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | ||||||||
| อุณหภูมิในการทำงาน | ระดับ | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| อุณหภูมิในการจัดเก็บ | ระดับ | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| เส้นผ่านศูนย์กลางของสายเคเบิล | มม | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
สายแพทช์ไฟเบอร์ออปติก SC / APC ถึง LC / UPC
APC-ถึง-การออกแบบไฮบริดของ UPC
การขัดเงาแบบมุม 8 องศาของ SC/APC ให้การสูญเสียการส่งคืนมากกว่าหรือเท่ากับ 60 dB LC/UPC โดมขัดเงาให้มากกว่าหรือเท่ากับ 50 dB สายเคเบิลเส้นหนึ่งเชื่อมต่ออินเทอร์เฟซทั้งสองประเภท - ตัวเครื่องสีเขียวระบุ APC สีน้ำเงินระบุถึง UPC
ฟอร์มแฟคเตอร์ขนาดเล็ก การเชื่อมต่อ LC ความหนาแน่นสูง-
ปลอกโลหะ LC 1.25 มม. มีขนาดเพียงครึ่งหนึ่งของ SC 2.5 มม. - เพิ่มความหนาแน่นของพอร์ตเป็นสองเท่าในตัวรับส่งสัญญาณ SFP/SFP+/QSFP สลักแบบ RJ-เพื่อการเสียบ-และ-การดึงที่รวดเร็ว

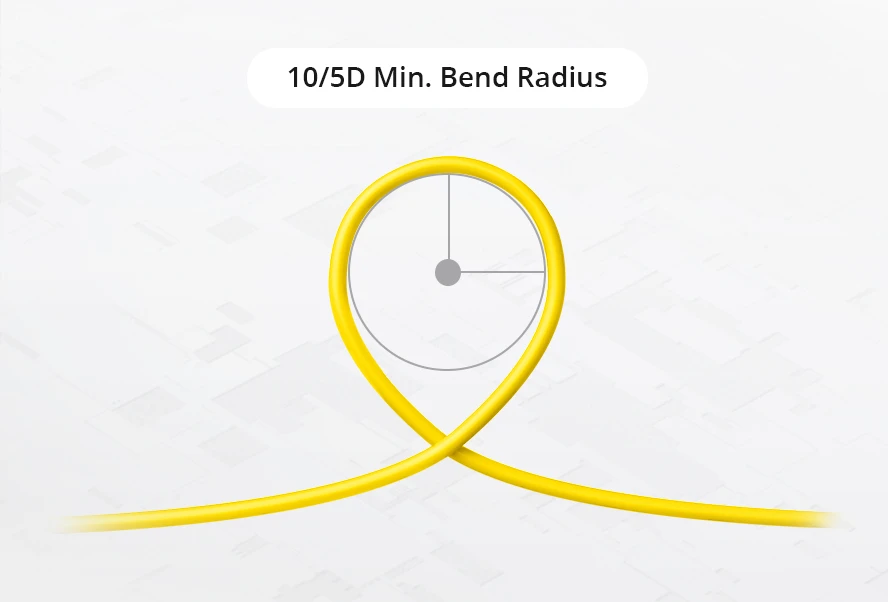

G.657.A1 Bend-ไฟเบอร์ที่ไม่ไวต่อความรู้สึก
รัศมีการโค้งงอขั้นต่ำ 10 มม. สำหรับการเดินสายที่แคบในแผงแพทช์และการเดินสายใต้-พื้น เข้ากันได้กับ G.652.D. รองรับระยะทางสูงสุด 40 กม. ที่ 1,550 นาโนเมตร
โซลูชั่นการใช้งาน
สถานการณ์การใช้งานทั่วไปสำหรับสายแพตช์ไฟเบอร์โหมดเดี่ยว SC ถึง LC นี้
เครือข่ายการเข้าถึง FTTH / GPON
เชื่อมต่อพอร์ต SC/APC OLT เข้ากับอุปกรณ์ LC/UPC ONT ที่ ODF ที่ตัวแยก PLCในเส้นทางการแจกจ่ายยังใช้อินเทอร์เฟซ SC/APC
ศูนย์ข้อมูลข้าม-เชื่อมต่อ
แพตช์แผงกระจายไฟเบอร์ SC/APC โดยตรงกับตัวรับส่งสัญญาณ LC/UPC SFP+ ในสวิตช์ ToR รองรับ 10GbE, 25GbE และ 100GbE

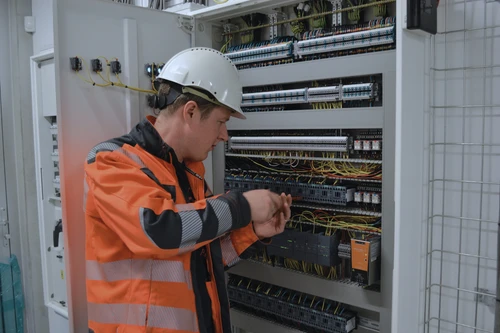

CATV / RF ผ่านไฟเบอร์
ใบหน้าด้านท้ายของ APC- ป้องกันการบิดเบือนของ CSO/CTB ในวิดีโอแอนะล็อก ใช้ระหว่างเครื่องส่งสัญญาณเฮดเอนด์และโหนดออปติคัลในเครือข่าย HFC

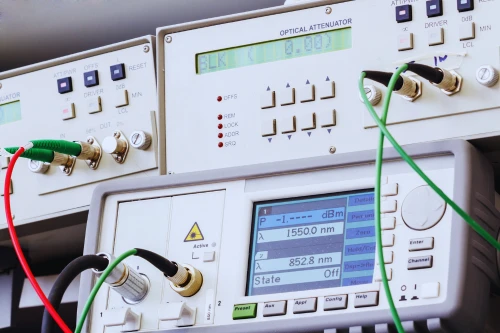

การทดสอบและการวัดโทรคมนาคม
สายทดสอบเกรดอ้างอิง-สำหรับการเชื่อมต่อพอร์ตทดสอบ LC/UPC OTDR กับเฟรมการกระจาย SC/APC ในสำนักงานกลาง
การย้ายระบบ LAN ขององค์กร
เชื่อมต่อสายเคเบิลแบบมีโครงสร้างที่ปิดท้าย SC แบบเดิม-กับสวิตช์และเราเตอร์ที่ใช้ LC- ใหม่โดยไม่ต้อง-ยกเลิกการเชื่อมต่อใหม่

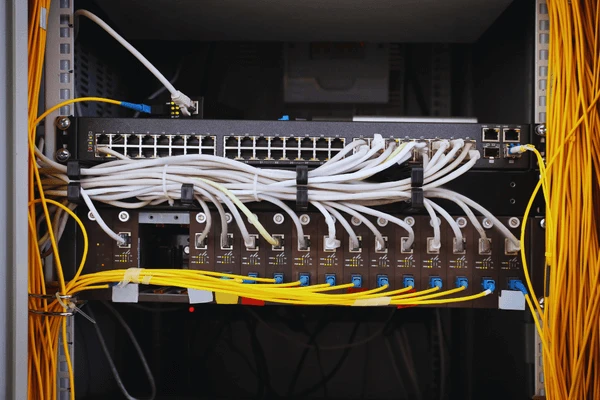

ระบบมัลติเพล็กซ์ WDM
อินเทอร์เฟซพอร์ต mux/demux SC/APC พร้อมทรานสปอนเดอร์ LC/UPC ในการปรับใช้ CWDM และ DWDM
คำอธิบายผลิตภัณฑ์
สายแพทช์ไฟเบอร์ออปติกทุกเส้นได้รับการทดสอบ 100% สำหรับการสูญเสียการแทรกและการสูญเสียการส่งคืนที่ 1310/1550 นาโนเมตร ปลอกโลหะเซรามิกเซอร์โคเนียให้ความสามารถในการแลกเปลี่ยนน้อยกว่าหรือเท่ากับ 0.2 dB ผ่านรอบการผสมพันธุ์มากกว่าหรือเท่ากับ 1,000 โรงงานได้รับการรับรองมาตรฐาน ISO 9001:2015 Telcordia GR-326, IEC 61300, RoHS, เป็นไปตามข้อกำหนด REACH ตัวเลือกแจ็คเก็ต OFNR และ LSZH เส้นผ่านศูนย์กลางของสายเคเบิล φ0.9 / φ2.0 / φ3.0 มม. มีความยาวที่กำหนดเองได้ 0.3 ม.–100 ม.
คำอธิบายผลิตภัณฑ์
ถาม: APC และ UPC บนสายแพทช์ไฟเบอร์ออปติกแตกต่างกันอย่างไร
ตอบ: APC มีหน้าทำมุม 8 องศา- ( มากกว่าหรือเท่ากับ 60 dB return loss), UPC มีหน้า- รูปทรงโดม- ( มากกว่าหรือเท่ากับ 50 dB) ระบบ GPON และ CATV ต้องใช้ APC ในด้านการกระจาย พอร์ตอุปกรณ์เช่นตัวรับส่งสัญญาณ SFP ใช้ UPC ขั้วต่อสีเขียว=APC, สีน้ำเงิน=UPC
ถาม: ฉันสามารถเสียบตัวเชื่อมต่อ APC เข้ากับอะแดปเตอร์ UPC ได้หรือไม่
A: No. Mismatched polish creates an air gap causing >การสูญเสีย 3 dB และความเสียหายของปลอกโลหะ จับคู่ APC กับ APC, UPC กับ UPC เสมอ ช่องเสียบกุญแจแบบทำมุมอยู่อะแดปเตอร์ SC/APCป้องกันการผสมพันธุ์โดยไม่ได้ตั้งใจส่วนใหญ่-
ถาม: รองรับความเร็วและระยะทางเท่าใด
ตอบ: 100 Mbps ถึง 100GbE สูงสุด 10 กม. ที่ 1310 นาโนเมตร, 40 กม. ที่ 1550 นาโนเมตร การเข้าถึงจริงขึ้นอยู่กับงบประมาณออปติคัลของตัวรับส่งสัญญาณและการสูญเสียลิงก์ทั้งหมด
ถาม: อะไรคือความแตกต่างระหว่างสายแพทช์กับกผมเปียไฟเบอร์?
ตอบ: สายแพทช์คอดมีขั้วต่อที่ปลายทั้งสองข้างสำหรับการใช้งานแบบปลั๊ก-และ- ผมเปียมีขั้วต่อหนึ่งตัวและปลายไฟเบอร์เปล่าหนึ่งอันสำหรับการประกบฟิวชั่นกับสายเคเบิลลำตัว
ถาม: ฉันสามารถสั่งซื้อเวอร์ชันความยาวที่กำหนดเองหรือเวอร์ชันดูเพล็กซ์ได้หรือไม่
ก. ใช่. สั่งทำพิเศษ 0.3 ม.–100 ม. ระยะเวลาดำเนินการ 3–5 วัน มีให้เลือกทั้งแบบดูเพล็กซ์ หุ้มเกราะ และ LSZH เราก็ทำเช่นกัน12-core SC/APC ถึง LC/UPCเพื่อความต้องการจำนวนเส้นใยที่สูงขึ้น
