สายแพทช์ไฟเบอร์ MTP MPO MM OM3

ตอบ: เป็นคำถามที่ดี – สิ่งนี้เกิดขึ้นตลอดเวลา! MPO (Multi-fiber Push On) เป็นมาตรฐานอุตสาหกรรมทั่วไปสำหรับตัวเชื่อมต่อไฟเบอร์หลาย- ขณะที่ MTP® เป็นแบรนด์ประสิทธิภาพสูง-ที่ผลิตโดย US Conec ลองคิดดู: ตัวเชื่อมต่อ MTP ทั้งหมดเป็นไปตามมาตรฐาน MPO- แต่ไม่ใช่ว่าตัวเชื่อมต่อ MPO ทั้งหมดจะมีคุณลักษณะขั้นสูงของ MTP รุ่น MTP ให้พิกัดความเผื่อที่เข้มงวดมากขึ้น โครงสร้างที่ถอดออกได้เพื่อให้การแยกออกง่ายขึ้น และประสิทธิภาพการมองเห็นโดยรวมดีขึ้น สามารถใช้แทนกันได้อย่างสมบูรณ์และจะจับคู่กัน แต่เมื่อคุณผสมเข้าด้วยกัน ประสิทธิภาพลิงก์โดยรวมจะถูกจำกัดโดย-ตัวเชื่อมต่อคุณภาพต่ำ สำหรับแอปพลิเคชันศูนย์ข้อมูลที่มีความสำคัญต่อภารกิจ- เราขอแนะนำ MTP เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด

ตอบ: ขั้วเป็นเรื่องเกี่ยวกับการทำให้แน่ใจว่าเครื่องส่ง (Tx) ของคุณเชื่อมต่อกับเครื่องรับ (Rx) ที่ปลายอีกด้านหนึ่ง หากทำผิดและสัญญาณจะเป็นศูนย์ ต่อไปนี้เป็นรายละเอียดโดยย่อ: ประเภท A จะ "ตรง-ผ่าน" โดยมีปุ่ม-อยู่บนปลายด้านหนึ่งและกุญแจ-อยู่ด้านล่างอีกด้านหนึ่ง ประเภท B เป็นแบบ "กลับด้าน" โดยมีปุ่มปลายทั้งสองข้าง-ขึ้น พลิกตำแหน่งไฟเบอร์ 1-เป็น-12 และ 12 ต่อ 1 ประเภท C คือ "คู่ที่พลิก" โดยที่คู่ที่อยู่ติดกันสลับตำแหน่ง สำหรับการปรับใช้ออปติกคู่ขนาน 40G/100G ส่วนใหญ่ในศูนย์ข้อมูล เราพบว่าประเภท B ถูกใช้บ่อยที่สุด เนื่องจากช่วยให้คุณใช้สายแพตช์ดูเพล็กซ์ A-to-B มาตรฐานเดียวกันที่ปลายทั้งสองข้างได้ ทำให้การจัดการสินค้าคงคลังง่ายขึ้น หากคุณไม่แน่ใจ โปรดส่งแผนภาพเครือข่ายของคุณมาให้เรา แล้วเราจะช่วยคุณหาการกำหนดค่าขั้วที่ถูกต้อง

ตอบ: ด้วยไฟเบอร์มัลติโหมด OM3 ที่ใช้ออปติก 40GBASE-SR4 หรือ 100GBASE-SR4 คุณจะมองเห็นได้ไกลสูงสุด 100 เมตร สำหรับ 10GBASE-SR, OM3 สามารถไปได้ไกลถึง 300 เมตร ตอนนี้ หากคุณต้องการการเข้าถึงเพิ่มเติมอีกเล็กน้อย เช่น 150 เมตรสำหรับ 40G/100G คุณจะต้องการก้าวไปสู่ไฟเบอร์ OM4 ซึ่งมีแบนด์วิธที่สูงกว่า (4700 MHz·km เทียบกับ 2000 MHz·km สำหรับ OM3) แอปพลิเคชันศูนย์ข้อมูลส่วนใหญ่จะพอดีกับการเข้าถึงของ OM3 อย่างสะดวกสบาย เนื่องจากระยะทางระหว่างชั้นวาง-ถึง-โดยปกติจะอยู่ที่ไม่เกิน 100 เมตร สิ่งที่สำคัญที่สุด: สำหรับโปรเจ็กต์ที่คำนึงถึงต้นทุน-และการดำเนินการที่สั้นกว่า OM3 มีความสามารถอย่างสมบูรณ์แบบและช่วยคุณประหยัดเงิน

ตอบ: นี่เป็นสิ่งสำคัญ หากระบุเพศผิด อาจทำให้ขั้วต่อเสียหายหรือไม่สามารถเชื่อมต่อได้เลย ตัวเชื่อมต่อ MTP ตัวผู้มีหมุดจัดตำแหน่ง ขั้วต่อตัวเมียมีรูนำสำหรับรับพินเหล่านั้น กฎทองต่อไปนี้: ผู้ชายมักจะแต่งงานกับผู้หญิงเสมอ ไม่เคยเหมือนกัน-กับ-เหมือนกัน โมดูลตัวรับส่งสัญญาณส่วนใหญ่ (QSFP+, QSFP28) ได้สร้าง-อินเทอร์เฟซตัวผู้พร้อมพิน ดังนั้นสายแพตช์ของคุณจึงต้องเป็นตัวเมีย เมื่อเชื่อมต่อสายเคเบิลลำตัวตัวเมียสองตัวผ่านแผงอะแดปเตอร์ ตัวอะแดปเตอร์จะจัดการการจัดตำแหน่งพินเอง เราผลิตสายเคเบิลของเราด้วยหมุดนำที่แม่นยำซึ่งรับประกันการจัดตำแหน่งเส้นใยที่ต่ำกว่า-ไมครอน นั่นคือวิธีที่เราบรรลุถึงการสูญเสียการแทรกที่ต่ำเหล่านั้น

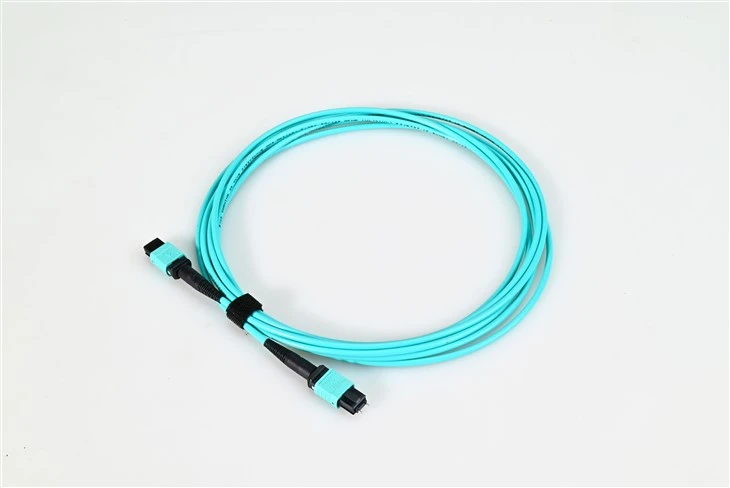

ตอบ: Aqua คือรหัสสีมาตรฐาน TIA-598 สำหรับมัลติโหมดไฟเบอร์ OM3 และ OM4 แบบเลเซอร์-ที่ปรับให้เหมาะสม – ไม่ใช่แค่การตกแต่งเท่านั้น! เมื่อคุณทำงานในศูนย์ข้อมูลที่หนาแน่นซึ่งมีสายเคเบิลหลายร้อยเส้น Aqua Jacket จะบอกคุณทันทีว่าเป็นไฟเบอร์มัลติโหมด 50/125 ไมครอนที่ออกแบบมาสำหรับเครื่องรับส่งสัญญาณ VCSEL ที่ 850 นาโนเมตร คุณจะไม่เผลอไปปะปนกับสายเคเบิลโหมดเดี่ยว-สีเหลืองโดยไม่ได้ตั้งใจ ผู้ผลิตบางรายใช้ Erika Violet (เฉดสีที่แตกต่างกันเล็กน้อย) สำหรับ OM4 โดยเฉพาะเพื่อแยกความแตกต่างจาก OM3 แม้ว่าจะยอมรับทั้งสีน้ำและสีม่วงก็ตาม บูทคอนเนคเตอร์ของเรายังกำหนดรหัสสีตามจำนวนไฟเบอร์: สีเทาสำหรับ 8 ไฟเบอร์ สีดำสำหรับ 12 ไฟเบอร์ และสีแดงสำหรับ 24 ไฟเบอร์ ทำให้การติดตั้งและการแก้ไขปัญหารวดเร็วยิ่งขึ้นมาก

ตอบ: สายแพทช์คอด MTP/MPO OM3 ของเราระบุไว้สำหรับการสูญเสียการแทรกสูงสุดน้อยกว่าหรือเท่ากับ 0.50dB ด้วยปลอกโลหะ MT มัลติโหมดมาตรฐาน แต่เรายังนำเสนอเวอร์ชันการสูญเสียต่ำ-ที่น้อยกว่าหรือเท่ากับ 0.30dB โดยทั่วไปและน้อยกว่าหรือเท่ากับ 0.50dB สูงสุด สำหรับการใช้งานที่มีความต้องการสูง สายเคเบิลเกรดอีลีท/พรีเมียมของเราจะมีระดับเสียงโดยทั่วไปประมาณ 0.15dB สายเคเบิลทุกเส้นที่เราจัดส่งได้รับการทดสอบแยกกัน เราใช้อินเทอร์เฟอโรเมทรี 3 มิติเพื่อตรวจสอบรูปทรงของปลอกโลหะและคุณภาพของผิวหน้า- การสูญเสียผลตอบแทนมากกว่าหรือเท่ากับ 20dB สำหรับมัลติโหมด ข้อมูลจำเพาะเหล่านี้มีความสำคัญเมื่อคุณคำนวณงบประมาณลิงก์สำหรับการเชื่อมต่อ 40G หรือ 100G ทุก ๆ สิบของ dB จะนับรวมหลายจุดแพตช์ เราจัดทำรายงานผลการทดสอบในแต่ละชุด หากคุณต้องการเอกสารสำหรับบันทึกของคุณ

ตอบ: ไม่ต้องใช้ความพยายามมากเกินไป จริงๆ แล้ว มันเป็นการลงทุนที่ชาญฉลาด ไฟเบอร์ OM3 พร้อมตัวเชื่อมต่อ MTP/MPO รองรับ 10GBASE-SR สูงถึง 300 เมตรโดยไม่มีปัญหา สิ่งที่สวยงามคือคุณกำลังสร้างโครงสร้างพื้นฐานที่พร้อมสำหรับ 40G และ 100G เมื่อคุณต้องการอัปเกรด โดยไม่จำเป็นต้องเดินสายใหม่ ลูกค้าหลายรายของเราปรับใช้สายเคเบิล OM3 MTP trunk ในปัจจุบันสำหรับ 10G และเพียงเปลี่ยนตัวรับส่งสัญญาณในภายหลังเพื่อข้ามไปยังความเร็วที่สูงขึ้น ตัวเชื่อมต่อไฟเบอร์ MTP 12- ทำงานได้อย่างสมบูรณ์แบบกับ 10G SFP+ ผ่านคาสเซ็ตแยก (MTP ถึง 6×LC ดูเพล็กซ์) ให้ประโยชน์ด้านความหนาแน่นของสายเคเบิลไฟเบอร์หลาย-แม้ที่ความเร็วต่ำกว่า มันคือทั้งหมดที่เกี่ยวกับการพิสูจน์การลงทุนของคุณในอนาคต

ตอบ: คุณพูดถูกที่การทำความสะอาด MTP ต้องใช้เครื่องมือเฉพาะ คุณไม่สามารถใช้ LC คลิก Cleaner มาตรฐานเพียงอย่างเดียวได้ เราขอแนะนำน้ำยาทำความสะอาดประเภทม้วน-เฉพาะ MTP หรือน้ำยาทำความสะอาดตลับที่ออกแบบมาสำหรับปลอกใยหลาย- การทำความสะอาดควรครอบคลุมพื้นผิวปลายไฟเบอร์ทั้ง 12 (หรือ 24) ด้าน-ในการผ่านครั้งเดียว ก่อนการผสมพันธุ์ทุกครั้ง ให้ทำความสะอาดตัวเชื่อมต่อทั้งสอง แม้แต่ฝุ่นเพียงอนุภาคเดียวบนไฟเบอร์เส้นเดียวก็อาจทำให้สูญเสีย 1dB+ และทำให้งบประมาณในการเชื่อมต่อของคุณเสียหาย ใส่ฝาปิดกันฝุ่นไว้ทุกครั้งที่ไม่ได้เสียบขั้วต่อ ในการตรวจสอบ คุณจะต้องใช้กล้องจุลทรรศน์ที่มีปลายอะแดปเตอร์ MTP เรารวมฝาปิดกันฝุ่นไว้ในสายเคเบิลทุกเส้น และเชื่อฉันเถอะว่าจะใช้มัน การใช้เวลาทำความสะอาดเพียงไม่กี่วินาทีจะช่วยประหยัดเวลาในการแก้ไขปัญหาในภายหลัง
