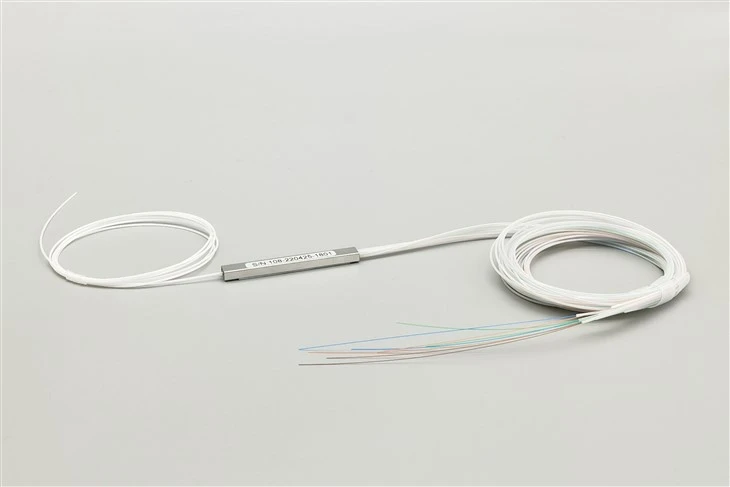

ข้อมูลจำเพาะของตัวแยก PLC ไฟเบอร์เปลือย 1x8

การกำหนดค่า	1×8	สไตล์แพ็คเกจ	ท่อขนาดเล็ก (4×40×50มม.)
ประเภทไฟเบอร์	G.657A1 โหมดเดียว	ไฟเบอร์เอาท์พุต	ไฟเบอร์เปลือย900μm (ไม่มีคอนเนคเตอร์)
ความยาวคลื่นปฏิบัติการ	1260~1650nm (เต็ม O ถึง L Band)	ความยาวไฟเบอร์	มาตรฐาน 1.5 ม. (ปรับแต่งได้)
การสูญเสียการแทรก	น้อยกว่าหรือเท่ากับ 10.5dB (ปกติ 9.8dB)	การสูญเสียผลตอบแทน	มากกว่าหรือเท่ากับ 55dB
ความสม่ำเสมอ	น้อยกว่าหรือเท่ากับ 0.8dB	ทิศทาง	มากกว่าหรือเท่ากับ 55dB
PDL (การสูญเสียขึ้นอยู่กับโพลาไรซ์)	น้อยกว่าหรือเท่ากับ 0.2dB	TDL (การสูญเสียขึ้นอยู่กับอุณหภูมิ)	น้อยกว่าหรือเท่ากับ 0.5dB
WDL (การสูญเสียขึ้นอยู่กับความยาวคลื่น)	น้อยกว่าหรือเท่ากับ 0.3dB	อุณหภูมิในการทำงาน	-40 องศาถึง +85 องศา
อุณหภูมิในการจัดเก็บ	-40 องศาถึง +85 องศา	ความเข้ากันได้ของตัวเชื่อมต่อ	ใดๆ (SC/LC/FC/ST ผ่าน Field Splicing)

เหตุใดจึงเลือกตัวแยก PLC แบบ Bare Fiber ที่ไม่มีขั้วต่อปลายสายล่วงหน้า-

นี้ตัวแยก PLC 1x8จัดส่งด้วยเอาต์พุตไฟเบอร์เปล่าขนาด 900μm แทนที่จะเป็นตัวเชื่อมต่อที่ติดตั้งมาจากโรงงาน- ช่วยให้ผู้ติดตั้งเครือข่ายและผู้รวมระบบสามารถควบคุมการยกเลิกขั้นสุดท้ายได้อย่างสมบูรณ์ เมื่อข้อกำหนดของโครงการเรียกร้องให้มีประเภทตัวเชื่อมต่อที่ไม่ใช่-มาตรฐาน การกำหนดค่าตัวเชื่อมต่อแบบผสม หรือความยาวสายเคเบิลแบบกำหนดเองที่แม่นยำ ตัวแยกไฟเบอร์แบบเปลือยจะขจัดข้อจำกัดของยูนิตที่สิ้นสุดล่วงหน้า-

ความยืดหยุ่นในการยุติภาคสนามสำหรับโครงการ FTTH ที่ซับซ้อน

เครือข่ายออปติกแบบพาสซีฟการปรับใช้ไม่ค่อยเป็นไปตามมาตรฐานตัวเชื่อมต่อเดียว จุดแจกจ่ายจุดหนึ่งอาจต้องการเอาต์พุต SC/APC สำหรับความเข้ากันได้ของ PON ในขณะที่อีกจุดหนึ่งต้องการ LC/UPC สำหรับแผงแพตช์ความหนาแน่นสูง- ตัวแยกไฟเบอร์เปล่า 1x8 ช่วยให้ช่างเทคนิคสามารถหลอมการเชื่อมต่อหรือยุติประเภทตัวเชื่อมต่อที่แน่นอนซึ่งจำเป็นต้องใช้ที่พอร์ตเอาต์พุตแต่ละพอร์ต-SC, LC, FC หรือ ST ในการขัดเงา UPC หรือ APC- โดยไม่ต้องสั่ง SKU ของตัวแยกหลายรายการ

ลดพื้นที่โฆษณาสำหรับสภาพแวดล้อมของตัวเชื่อมต่อหลาย-

ผู้รับเหมาที่จัดการโครงการโครงสร้างพื้นฐานไฟเบอร์ที่หลากหลายมักจะสต็อกตัวแยกหลายรูปแบบเพื่อให้ครอบคลุมข้อกำหนดของตัวเชื่อมต่อที่แตกต่างกัน ตัวแยกไฟเบอร์เปล่ารวมสินค้าคงคลัง: หน่วย 1x8 หน่วยเดียวสามารถรองรับการหยด SC/APC FTTH, การเชื่อมต่อระหว่างศูนย์ข้อมูล LC/UPC หรือก๊อก FC/APC CATV ขึ้นอยู่กับวิธีการยุติการใช้งานบน-ไซต์ วิธีการนี้ช่วยลดความซับซ้อนในการจัดซื้อและลดสต็อกที่ไม่ได้ใช้ให้เหลือน้อยที่สุด

ต้นทุน-มีประสิทธิภาพสำหรับการปรับใช้ปริมาณมาก-

เมื่อใช้งานโหนดตัวแยกหลายร้อยโหนด ความแตกต่างด้านต้นทุนระหว่างไฟเบอร์เปลือยและยูนิตที่เชื่อมต่อล่วงหน้า-จะสะสมอย่างมาก องค์กรที่มี-ความสามารถในการต่อฟิวชั่นภายในองค์กรสามารถลดค่าใช้จ่ายต่อ-ต่อหน่วยได้โดยการซื้อตัวแยกสัญญาณที่ไม่มีการต่อสาย และดำเนินการติดตั้งตัวเชื่อมต่อโดยใช้อุปกรณ์และวัสดุสิ้นเปลืองที่มีอยู่

ลักษณะทางเทคนิคของ Mini Tube Splitter 1x8 นี้

G.657A1 Bend-ไฟเบอร์ที่ไม่ละเอียดอ่อนสำหรับการติดตั้งที่จำกัด

ใช้เส้นใยอินพุตและเอาต์พุตไฟเบอร์โหมดเดี่ยวเกรด G.657A1ซึ่งทนทานต่อรัศมีการโค้งงอได้ถึง 10 มม. โดยไม่ทำให้สัญญาณเสื่อมลงอย่างมีนัยสำคัญ เรื่องนี้สำคัญกับถาดต่อประกบที่คับแคบ ฮับกระจายไฟเบอร์ขนาดเล็ก และตู้ติดผนัง-ซึ่งไม่สามารถหลีกเลี่ยงการเดินสายเคเบิลที่แน่นหนาได้ ไฟเบอร์ G.652D มาตรฐานจะทำให้เกิดการสูญเสียการโค้งงอมาโคร-ในสภาวะเดียวกันนี้

แพ็คเกจท่อขนาดเล็กกะทัดรัดเหมาะกับการปิดประกบมาตรฐาน

ด้วยขนาดเพียง 4×40×50 มม. ตัวแยกท่อขนาดเล็กนี้รวมเข้ากับเทอร์มินัลการกระจายไฟเบอร์ กล่องประกบภายนอก และยูนิตเครือข่ายแบบออปติกได้อย่างง่ายดาย พื้นที่ขนาดเล็กทำให้มีพื้นที่สำหรับการจัดการไฟเบอร์และถาดประกบภายในพื้นที่-ตัวเครื่องที่มีข้อจำกัด ทำให้เหมาะสำหรับทั้งการติดตั้งในสนามใหม่และการอัพเกรดความจุในโครงสร้างพื้นฐานที่มีอยู่

แบนด์วิธการทำงานที่กว้างรองรับ PON และ CATV Overlay

การทำงานของแบนด์ O- ถึง L- เต็มรูปแบบ (1260–1650 นาโนเมตร) หมายความว่าตัวแยกสัญญาณนี้จัดการความยาวคลื่นดาวน์สตรีม GPON (1490 นาโนเมตร) อัปสตรีม (1310 นาโนเมตร) และการซ้อนทับวิดีโอ RF (1550 นาโนเมตร) พร้อมกัน ผู้ให้บริการเครือข่ายที่ใช้บริการการเล่นสาม-บนโรงงานไฟเบอร์แห่งเดียวสามารถใช้โมเดลตัวแยกสัญญาณเดียวในทุกระดับการกระจายสินค้า โดยไม่ต้องกังวลเรื่องความยาวคลื่น-เกี่ยวกับประสิทธิภาพ

สถานการณ์การใช้งานสำหรับตัวแยก PLC Bare Fiber 1x8

จุดกระจาย FTTH ที่ต้องการประเภทตัวเชื่อมต่อแบบผสม

ไฟเบอร์-ไปยัง-โครงการบ้าน-ซึ่งครอบคลุมอาคารหลายประเภทหรือผู้จำหน่ายอุปกรณ์มักจะเผชิญกับข้อกำหนดของตัวเชื่อมต่อแบบผสม ตึกอพาร์ตเมนต์อาจใช้ SC/APC ในขณะที่ผู้เช่าเชิงพาณิชย์ใกล้เคียงระบุ LC/UPC ตัวแยกไฟเบอร์เปล่าช่วยให้ช่างเทคนิคภาคสนามยุติแต่ละเอาต์พุตตามอุปกรณ์ปลายทางเฉพาะ ขจัดความยุ่งเหยิงของอะแดปเตอร์และลดจุดเชื่อมต่อ

การปิดรอยต่อกลางแจ้งและศูนย์กลางการกระจายไฟเบอร์

การปิดประกบแบบยึดกับเสา-หรือแบบฐาน- โดยทั่วไปแล้วจะมีตัวแยกที่ป้อนหยดของลูกค้าหลายราย เมื่อหยดเหล่านี้ยุติที่ ONT จากผู้ผลิตหลายรายที่มีสไตล์พอร์ตที่แตกต่างกัน ตัวแยกไฟเบอร์เปล่าจะให้ความยืดหยุ่นในการจับคู่เอาต์พุตแต่ละรายการไปยังปลายทางโดยไม่ต้องแบกรับรายการ-ตัวแปรที่สิ้นสุดไว้ล่วงหน้า

การเพิ่มประสิทธิภาพสินค้าคงคลังของผู้รับเหมาและผู้รวมระบบ

ผู้รวมระบบที่ประมูลโครงการที่มีข้อกำหนดตัวเชื่อมต่อที่ไม่ได้กำหนดสามารถเสนอราคาตัวแยกไฟเบอร์เปล่าและสรุปรายละเอียดการยกเลิกในภายหลังได้ แนวทางนี้ป้องกันข้อผิดพลาดในการสั่งซื้อ ลดระยะเวลารอคอยสำหรับ-หน่วยเฉพาะของตัวเชื่อมต่อ และช่วยให้สินค้าคงคลังเดียวกันสามารถตอบสนองความต้องการของลูกค้าได้หลายราย

เครือข่ายโอเวอร์เลย์ CATV RF ที่มีตัวเชื่อมต่อที่ไม่ใช่-มาตรฐาน

ผู้ดำเนินการเคเบิลทีวีที่ขยายเครือข่าย HFC ด้วยการซ้อนทับไฟเบอร์อาจใช้ตัวเชื่อมต่อ FC/APC ที่อุปกรณ์เฮดเอนด์ขณะปรับใช้ SC/APC ที่ตำแหน่งก๊าป ตัวแยกไฟเบอร์เปลือยรองรับมาตรฐานตัวเชื่อมต่อทั้งสองจากพูลตัวแยกเดี่ยว ทำให้การจัดซื้อในพื้นที่บริการทางภูมิศาสตร์ขนาดใหญ่ทำได้ง่ายขึ้น

สภาพแวดล้อมในห้องปฏิบัติการและการทดสอบที่ต้องการการกำหนดค่าใหม่บ่อยครั้ง

ห้องปฏิบัติการ R&D และแท่นทดสอบไฟเบอร์มักจำเป็นต้องกำหนดค่าประเภทตัวเชื่อมต่อใหม่ระหว่างการทดลอง ตัวแยกไฟเบอร์เปล่าช่วยให้ช่างเทคนิคสามารถประกบตัวเชื่อมต่อชั่วคราว ทดสอบวิธีการสิ้นสุดที่แตกต่างกัน หรือรวมเข้ากับฟิกซ์เจอร์ทดสอบแบบกำหนดเองโดยไม่ต้องผูกมัดกับมาตรฐานตัวเชื่อมต่อเดียวอย่างถาวร

ตัวเลือกการสั่งซื้อสำหรับตัวแยก PLC ไฟเบอร์เปลือย 1x8

Evolux Fiber จัดหาตัวแยก PLC แบบไฟเบอร์เปลือยในการกำหนดค่าหลายรูปแบบเพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ:

อัตราส่วนการแยก:มีการกำหนดค่า 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 และ 2×N
เส้นผ่านศูนย์กลางของเส้นใย:ไฟเบอร์เปลือย 250μm, บัฟเฟอร์แน่น 900μm, หุ้มด้วยแจ็คเก็ต 2.0 มม. หรือ 3.0 มม.
ความยาวไฟเบอร์:มาตรฐาน 1.5 ม. ความยาวที่กำหนดเองตั้งแต่ 0.5 ม. ถึง 3.0 ม. ตามคำขอ
ตัวเลือกแพ็คเกจ:ท่อขนาดเล็ก ท่อเหล็ก กล่อง ABS ตลับ LGX หรือถาดยึดชั้นวาง-
อินพุตไฟเบอร์:สามารถจัดมาให้โดยมีหรือไม่มีขั้วต่ออินพุต (SC/LC/FC)

สำหรับโปรเจ็กต์ที่ต้องการ-เอาต์พุตที่สิ้นสุดล่วงหน้า โปรดดูที่ 1x8 SC/UPC Pre-Connectorized PLC Splitter สำหรับการปรับใช้แบบพลัก-และ-

คำถามที่พบบ่อย

ถาม: "ไม่มีตัวเชื่อมต่อ" หรือ "WOC" สำหรับตัวแยก PLC หมายความว่าอย่างไร

ตอบ: "ไม่มีตัวเชื่อมต่อ" บ่งบอกว่าเส้นใยเอาต์พุตถูกปล่อยทิ้งไว้-ปลายไฟเบอร์ 900μm หรือ 250μm เปลือยเปล่า แทนที่จะเป็นตัวเชื่อมต่อที่ติดตั้งมาจากโรงงาน- ซึ่งจะช่วยให้ช่างเทคนิคสามารถประกบฟิวชั่นหรือยุติการเชื่อมต่อประเภทใด ๆ โดยอัตโนมัติ (SC, LC, FC, ST) ในการขัดเงา UPC หรือ APC ระหว่างการติดตั้งภาคสนาม

ถาม: ฉันต้องใช้อุปกรณ์อะไรบ้างในการยุติตัวแยกไฟเบอร์แบบเปลือย

ตอบ: การต่อฟิวชั่นต้องใช้ตัวต่อฟิวชัน มีดตัดไฟเบอร์ ปลอกประกบ และผมเปียที่มีประเภทตัวเชื่อมต่อที่ต้องการ การต่อประกบเชิงกลใช้ตัวเชื่อมต่อประกบเชิงกลก่อน-ขัดเงาและมีดปังตอ องค์กรที่ไม่มีอุปกรณ์ต่อประกบควรพิจารณาตัวแยกที่เชื่อมต่อไว้ล่วงหน้า-แทน

ถาม: ฉันสามารถผสมตัวเชื่อมต่อประเภทต่างๆ บนตัวแยกไฟเบอร์เปลือยขนาด 1x8 ตัวเดียวกันได้หรือไม่

ก. ใช่. ไฟเบอร์เอาท์พุตทั้ง 8 เส้นสามารถต่อปลายได้อย่างอิสระด้วยตัวเชื่อมต่อประเภทต่างๆ ตัวอย่างเช่น สี่พอร์ตที่มี SC/APC สำหรับ FTTH ดรอป และสี่พอร์ตที่มี LC/UPC สำหรับการเชื่อมต่อแผงแพทช์- ทั้งหมดนี้มาจากหน่วยแยกเดียวกัน

ถาม: คือการสูญเสียการแทรกสูงกว่าหลังจากการยุติสนามเมื่อเปรียบเทียบกับการเชื่อมต่อจากโรงงาน?

ตอบ: การต่อฟิวชันที่ทำอย่างถูกต้องจะเพิ่มประมาณ 0.02–0.05dB ต่อจุดต่อประกบ ซึ่งถือว่าน้อยมาก โดยทั่วไปแล้วรอยต่อทางกลจะเพิ่ม 0.1–0.3dB ตัวแยกตัวเชื่อมต่อก่อน-จากโรงงานอาจมีการสูญเสียทั้งหมดน้อยกว่าเล็กน้อย แต่ความแตกต่างแทบไม่มีนัยสำคัญสำหรับงบประมาณลิงก์ PON ทั่วไป

ถาม: ฉันควรสั่งความยาวเส้นใยเท่าใดสำหรับแอปพลิเคชันการยกเลิกภาคสนาม

ตอบ: สั่งซื้อความยาวที่เพียงพอในการเข้าถึงจากตำแหน่งติดตั้งตัวแยกไปยังถาดประกบหรือแผงแพทช์ของคุณ บวกเพิ่มอีก 30–50 ซม. สำหรับการปอก ผ่าแยก และพยายามประกบ ความยาวมาตรฐาน 1.5 ม. ใช้งานได้กับแอปพลิเคชันที่ติดตั้ง-ตู้ส่วนใหญ่ ขอเส้นใยยาวสำหรับตู้กระจายสินค้าขนาดใหญ่

ถาม: ไฟเบอร์เปลือยใช้การเคลือบพิเศษใดๆ ที่ส่งผลต่อการต่อรอยหรือไม่

ตอบ: ไม่ ไฟเบอร์บัฟเฟอร์แน่นหนา 900μm ใช้การเคลือบอะคริเลตมาตรฐานที่เข้ากันได้กับเครื่องมือปอกและปอกทั่วไปทั้งหมด ไม่จำเป็นต้องมีการเตรียมการพิเศษใดๆ นอกเหนือจากขั้นตอนการต่อประกบฟิวชันปกติ

ถาม: ฉันสามารถสั่งซื้อด้านอินพุตโดยใช้ขั้วต่อและเอาต์พุตเปลือยได้หรือไม่

ก. ใช่. เราสามารถจัดหาตัวแยกสัญญาณด้วยอินพุตที่เชื่อมต่อไว้ล่วงหน้า- (SC/APC, SC/UPC, LC หรือ FC) โดยปล่อยเอาต์พุตทั้งหมดไว้เพื่อยุติภาคสนาม ระบุข้อกำหนดตัวเชื่อมต่ออินพุตของคุณเมื่อสั่งซื้อ

ถาม: รัศมีการโค้งงอขั้นต่ำสำหรับเส้นใยเอาท์พุตระหว่างการติดตั้งคือเท่าใด

ตอบ: ไฟเบอร์ G.657A1 รองรับรัศมีการโค้งงอ 10 มม. ภายใต้ภาระที่ต่อเนื่อง ระหว่างการติดตั้ง ให้รักษารัศมีอย่างน้อย 15 มม. เพื่อให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว- หลีกเลี่ยงการหักงอไฟเบอร์เมื่อเดินสายผ่านถาดประกบ
