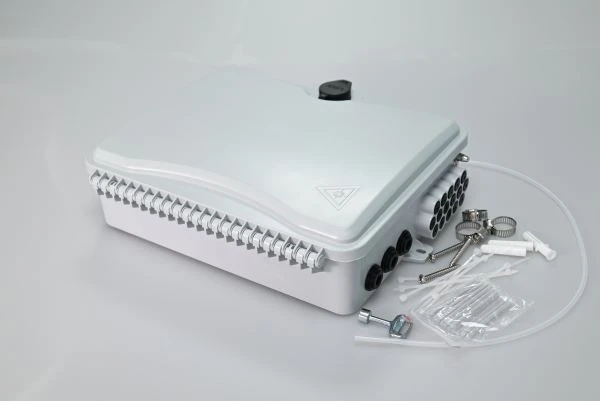

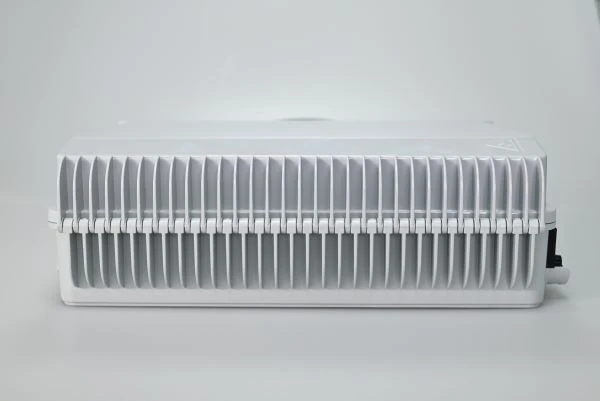

ของเรากล่องเทอร์มินัลใยแก้วนำแสง 16 แกนติดผนังกลางแจ้งเป็นโซลูชันขนาดกะทัดรัดและมีประสิทธิภาพสำหรับการจัดการไฟเบอร์ โดยเฉพาะในเครือข่าย FTTH กล่องเทอร์มินัลนี้มักถือเป็นเวอร์ชันขนาดเล็กของ Optical Distribution Frame (ODF) โดยจะกระจายและปกป้องการเชื่อมต่อใยแก้วนำแสงภายในระบบ FTTH ได้อย่างมีประสิทธิภาพ การออกแบบที่กะทัดรัดทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานสายเคเบิลไฟเบอร์ออปติกที่หลากหลาย ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้พร้อมทั้งเพิ่มประสิทธิภาพพื้นที่ในการติดตั้ง
ทำไมถึงเลือกเรา?
เซินเจิ้น Evolux Fiber Co., Ltd คือผู้ให้บริการชั้นนำด้านโซลูชั่นใยแก้วนำแสงที่เป็นนวัตกรรมใหม่ เรามุ่งเน้นการวิจัย การพัฒนา การผลิต และการจัดจำหน่ายผลิตภัณฑ์ใยแก้วนำแสงคุณภาพสูง- การอุทิศตนเพื่อนวัตกรรมและความน่าเชื่อถือทำให้เราเป็นพันธมิตรในอุดมคติสำหรับการตอบสนองความต้องการของอุตสาหกรรมโทรคมนาคมระดับโลก
- ความเชี่ยวชาญในอุตสาหกรรม: ประสบการณ์มากกว่าสิบปีในด้านใยแก้วนำแสง
- การประกันคุณภาพ: การใช้มาตรการควบคุมคุณภาพอย่างเข้มงวด
- ลูกค้า-แนวทางที่เป็นศูนย์กลาง: ทุ่มเทให้กับการให้บริการและการสนับสนุนที่โดดเด่นแก่ลูกค้าของเรา
ข้อมูลจำเพาะของผลิตภัณฑ์
|
รายการ |
ขนาด |
ความจุสูงสุด |
||
|
กล่องเทอร์มินอล 16 แกน |
ยาว * กว้าง * สูง (มม.) |
เอสซี |
ลค |
บมจ |
|
280*220*85 |
16 |
32 |
32(แอลซี) |
|
|
อุณหภูมิในการทำงาน |
-40 องศา -+85 องศา |
ความชื้นสัมพัทธ์ |
น้อยกว่าหรือเท่ากับ 85% (+30 องศา ) |
|
ความกดอากาศ |
70KPa-106Kpa |
อายุการใช้งานของการแทรกและการสกัด |
>1,000 ครั้ง |
|
การสูญเสียการแทรก |
น้อยกว่าหรือเท่ากับ 0.3dB |
การสูญเสียผลตอบแทน UPC |
มากกว่าหรือเท่ากับ 50dB |
|
APC ส่งคืนการสูญเสีย |
มากกว่าหรือเท่ากับ 60dB |
|
|
คุณสมบัติผลิตภัณฑ์
- การออกแบบกันน้ำ: มีระดับการป้องกัน IP65 สำหรับการใช้งานกลางแจ้งที่เชื่อถือได้

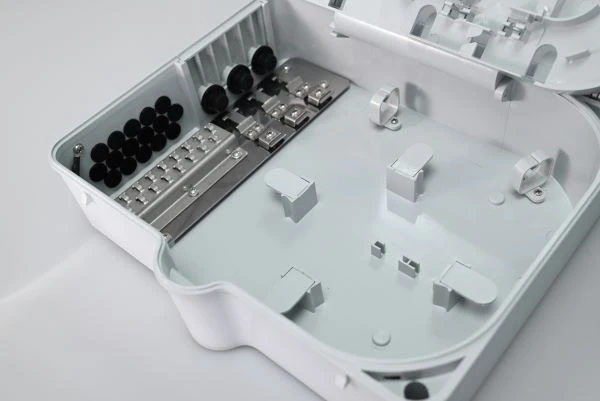

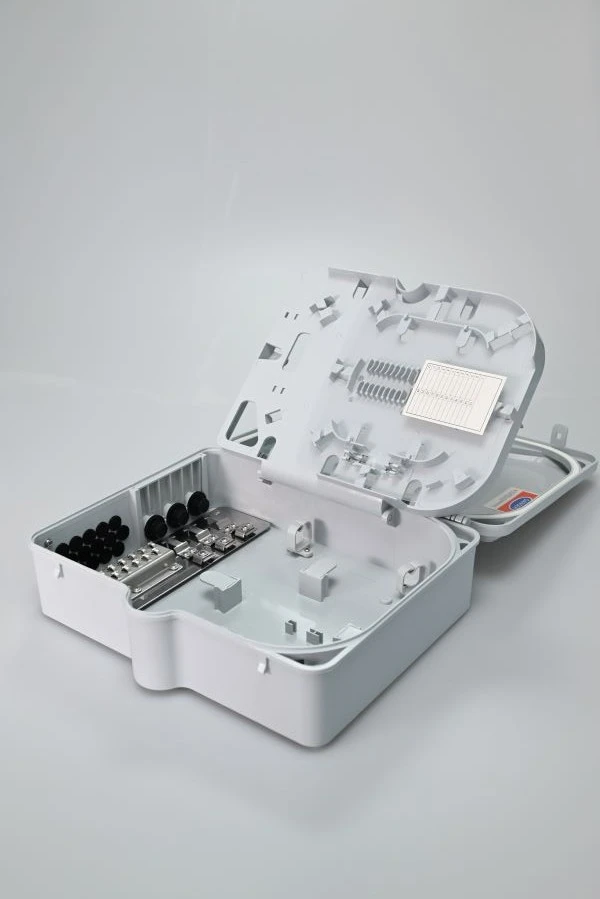

- Integrated Splice Cassette: รับประกันการประกบฟิวชั่นที่คล่องตัวและการจัดการสายเคเบิลที่มีประสิทธิภาพ.
- รัศมีไฟเบอร์ที่เหมาะสมที่สุด: รักษาเส้นใยให้อยู่ในสภาพที่เหมาะสมที่สุดเพื่อประสิทธิภาพ
- การควบคุมรัศมีการโค้งงอ: รับประกันรัศมีการโค้งงอขั้นต่ำ 40 มม. เพื่อรักษาความสมบูรณ์ของเส้นใย
- ทางเข้าสายเคเบิล 16 พอร์ต: รองรับสายเคเบิลกระจายก่อน-ได้อย่างง่ายดาย
การใช้งานผลิตภัณฑ์
การยุติสายเคเบิล-ไมล์ FTTH ครั้งล่าสุด-
ที่จุดกระจายสุดท้ายระหว่างสายป้อนและสายดรอปสมาชิกa กล่องเลิกจ้างไฟเบอร์ FTTH 16 พอร์ตติดตั้งอยู่บนผนังด้านนอกทำหน้าที่เป็นตู้เปลี่ยนผ่าน พอร์ตอะแดปเตอร์ 16 SC หรือ 32 LC แต่ละพอร์ตเชื่อมต่อหนึ่งครัวเรือน โดยปล่อยให้กล่องเดียวครอบคลุมพื้นอพาร์ทเมนต์ทั้งหมดหรือกลุ่มทาวน์เฮาส์โดยไม่ต้องใช้ตู้ข้างถนนที่ใหญ่กว่า
เสาโทรคมนาคมกลางแจ้งและการกระจายผนัง
ผู้ให้บริการขนส่งที่ใช้ไฟเบอร์ในย่านที่อยู่อาศัยมักจะติดตั้งตู้กระจายสินค้าโดยตรงบนเสาไฟฟ้าหรือด้านหน้าอาคาร กล่องกระจายไฟเบอร์กลางแจ้งระดับ IP65 สำหรับการติดตั้งเสาและผนัง ทนทานต่อฝน ฝุ่น และรังสียูวี ขณะเดียวกันก็รักษารอยต่อฟิวชันและแผงอะแดปเตอร์ให้สามารถเข้าถึงได้เพื่อการบำรุงรักษาผ่านฝาครอบแบบบานพับ
โหนดเครือข่าย FTTX ในชนบทและระยะไกล
ในพื้นที่ที่มีสภาพอากาศสุดขั้วเป็นเรื่องปกติ ช่วงการทำงาน -40 องศาถึง +85 องศาของตู้ทำให้มั่นใจได้ถึงความน่าเชื่อถือตลอดทั้งปี- การระบุตู้เทอร์มินัลใยแก้วนำแสงอุณหภูมิกว้าง-สำหรับการใช้งาน FTTX ในชนบทช่วยลดความจำเป็นในการใช้ตู้ควบคุมอุณหภูมิที่จุดกระจายสินค้าแต่ละจุด ซึ่งช่วยลดทั้งรายจ่ายด้านทุนและต้นทุนด้านพลังงานที่กำลังดำเนินอยู่
CATV โคแอกเชียล-ถึง-จุดเปลี่ยนไฟเบอร์
ผู้ดำเนินการเคเบิลทีวีที่ย้ายส่วนหัว{0}}ไปยัง-ลิงก์โหนดจากโคแอกเชียลไปเป็นไฟเบอร์ จะใช้กล่องกลางแจ้งขนาดกะทัดรัดที่ตำแหน่งโหนดออปติคอลแต่ละตำแหน่ง กล่องเทอร์มินัลแบบต่อประกบแกน 16- เส้น- สำหรับการแปลงไฟเบอร์ CATV เป็นที่เก็บตัวต่อฟิวชั่นที่เชื่อมเส้นใยลำตัวเข้ากับสายกระจายเฉพาะจุด ทำให้ถาดต่อประกบเป็นระเบียบภายในช่องปิดผนึกด้วยสภาพอากาศ
การเดินสายภายในวิทยาเขตและขอบเขตอุตสาหกรรม
คอมเพล็กซ์โรงงาน สวนโลจิสติกส์ และวิทยาเขตของมหาวิทยาลัยใช้ไฟเบอร์กลางแจ้งระหว่างอาคารตามแนวรั้วหรือท่อร้อยสายภายนอก กล่องต่อสายไฟเบอร์-แบบติดผนังพร้อมถาดคาสเซ็ตต์ในตัวให้จุดเข้าใช้งานช่วงกลาง-ที่สะดวกสบายสำหรับการทดสอบ -การกำหนดเส้นทางใหม่ หรือเพิ่มการเชื่อมต่อแบบดรอปโดยไม่ต้องกลับไปที่ห้องอุปกรณ์หลัก
การเฝ้าระวังและการกระจายแกนหลักด้านความปลอดภัย
เครือข่ายกล้อง IP ซึ่งครอบคลุมโครงสร้างที่จอดรถ รั้วโดยรอบ และพื้นที่สาธารณะ ต้องมีการเชื่อมต่อไฟเบอร์กลางแจ้ง-ที่กลุ่มกล้องแต่ละกลุ่ม การใช้กล่องรวมสัญญาณไฟเบอร์ภายนอกอาคารสำหรับเครือข่ายกล้องรักษาความปลอดภัยที่กล้องทุกตัวที่สี่หรือห้าจะรวมเส้นใยแบ็คฮอลไว้ในลำตัวเดียว และลดความยุ่งยากในการเพิ่มกล้องในอนาคต
โครงสร้างพื้นฐานกริดอัจฉริยะและยูทิลิตี้ไฟเบอร์
สาธารณูปโภคด้านไฟฟ้า น้ำ และก๊าซได้ฝังเส้นใยไฟเบอร์ไว้ข้างๆ สายการจ่ายสำหรับ SCADA, รถแบ็คฮอล{0}}มิเตอร์อัจฉริยะ และการส่งสัญญาณแบบกริด-โดยอัตโนมัติ กล่องเทอร์มินัลไฟเบอร์พอร์ต 16- ที่ทนทานต่อสภาพอากาศสำหรับการเดินสายสมาร์ทกริดมีจุดส่งที่ทนทานที่สถานีย่อย สถานีสูบน้ำ หรือตู้สูบจ่ายที่ต้องเผชิญกับการสั่นสะเทือนทางอุตสาหกรรมและการผันผวนของอุณหภูมิ
การควบคุมคุณภาพ
ที่ Evolux Fiber คุณภาพคือสิ่งที่เราให้ความสำคัญสูงสุด เราใช้มาตรการควบคุมคุณภาพที่เข้มงวดตลอดกระบวนการผลิตของเราเพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานสากล ทุกขั้นตอนตั้งแต่การเลือกวัตถุดิบไปจนถึงการทดสอบขั้นสุดท้าย ได้รับการตรวจสอบอย่างรอบคอบ เพื่อให้เราสามารถส่งมอบผลิตภัณฑ์ที่เชื่อถือได้ซึ่งคุณสามารถไว้วางใจได้ ความมั่นใจของคุณในข้อเสนอของเราเป็นสิ่งสำคัญสำหรับเรา
บริการ OEM
เราให้บริการ OEM ที่ปรับแต่งตามความต้องการเฉพาะของคุณ ไม่ว่าคุณจะต้องการการสร้างแบรนด์ การปรับเปลี่ยนการออกแบบ หรือการผสานรวมคุณสมบัติที่เป็นเอกลักษณ์ ทีมงานของเราพร้อมที่จะร่วมมือกับคุณและนำเสนอโซลูชั่นส่วนบุคคลที่สอดคล้องกับวิสัยทัศน์ของคุณอย่างสมบูรณ์แบบ ความพึงพอใจของคุณคือความมุ่งมั่นของเรา
คำถามที่พบบ่อย
คำถามที่ 1: กล่องเทอร์มินัลนี้สามารถรองรับแกนไฟเบอร์ได้กี่แกน
ตอบ: กล่องนี้รองรับได้สูงสุด 16 คอร์โดยใช้อะแดปเตอร์ SC หรือสูงสุด 32 พอร์ตเมื่อติดตั้งกับอะแดปเตอร์ LC duplex หรือ PLC ความยืดหยุ่นนี้ทำให้กล่องเทอร์มินอลไฟเบอร์ 16 คอร์มีตัวเลือกอะแดปเตอร์ SC และ LCเหมาะสำหรับทั้งการติดตั้งเชิงพาณิชย์ที่มีความหนาแน่นต่ำ-และการติดตั้งเชิงพาณิชย์ที่มีความหนาแน่นสูง-
Q2: ระดับการป้องกันน้ำและฝุ่นคือเท่าไร?
ตอบ: กล่องหุ้มมีระดับการป้องกัน IP65 ซึ่งหมายความว่าสามารถกันฝุ่นได้เต็มที่-และป้องกันการฉีดน้ำแรงดันต่ำ-จากทุกทิศทาง การป้องกันน้ำเข้าระดับนี้เหมาะสำหรับตู้ไฟเบอร์ทนฝนและแดดระดับ IP65 สำหรับการติดตั้งกลางแจ้งที่ต้องเผชิญกับฝน หิมะ และสเปรย์เกลือชายฝั่ง
Q3: ช่วงอุณหภูมิในการทำงานคือเท่าไร?
ตอบ: หน่วยทำงานได้อย่างน่าเชื่อถือตั้งแต่ -40 องศาถึง +85 องศาที่ความชื้นสัมพัทธ์สูงถึง 85 % (ที่ +30 องศา ) และความดันบรรยากาศระหว่าง 70 kPa ถึง 106 kPa การทนต่อสภาพแวดล้อมเหล่านี้ทำให้สามารถนำไปใช้งานได้ทั้งในสภาพอากาศหนาวเย็นสุดขั้ว-ทางตอนเหนือและภูมิภาคเขตร้อนที่มีความร้อนสูง
คำถามที่ 4: กล่องรองรับวิธีการติดตั้งแบบใด?
ตอบ: ได้รับการออกแบบมาสำหรับการติดตั้งแบบติดผนังกลางแจ้ง-โดยใช้รูสำหรับติดตั้งในตัวที่แผงด้านหลัง กรอบนี้สามารถติดตั้งกับอิฐ คอนกรีต เสาไม้ หรือฉากยึดโลหะได้ ทำให้เป็นกล่องกระจายไฟเบอร์ออปติก-ติดผนังอเนกประสงค์สำหรับโครงสร้างกลางแจ้งต่างๆ

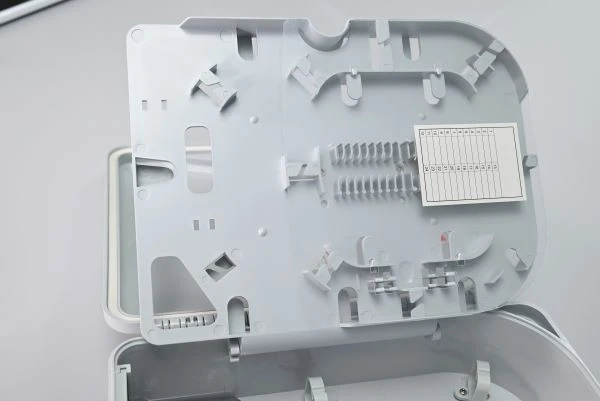

คำถามที่ 5: กล่องนี้มีถาดประกบด้วยหรือไม่
ก. ใช่. ตลับประกบในตัวติดตั้งอยู่ในตัวเครื่อง ช่วยให้ช่างเทคนิคสามารถดำเนินการได้การประกบฟิวชั่นบน-ไซต์งานและจัดเก็บคอยล์ไฟเบอร์ไว้ภายในถาด. การออกแบบรัศมีการโค้งงอขั้นต่ำ 40 มม. ช่วยปกป้องเส้นใยที่ประกบกันจากความเครียดในการโค้งงอที่มากเกินไประหว่างและหลังการติดตั้ง
คำถามที่ 6: มีพอร์ตรายการเคเบิลใดบ้าง
ตอบ: กล่องนี้มีพอร์ตทางเข้าสายเคเบิล 16 พอร์ตขนาดสำหรับสายเคเบิลแบบกระจายเกรดมาตรฐาน- พอร์ตเหล่านี้รองรับสายดรอปที่เชื่อมต่อไว้ล่วงหน้า-สำหรับเครือข่าย FTTH ซึ่งช่วยลดเวลาการยกเลิกฟิลด์และเปิดใช้งานการเปิดใช้งานสมาชิกแบบพลัก{4}}และ-เล่น
คำถามที่ 7: กล่องมีค่าการสูญเสียการแทรกและการสูญเสียการส่งคืนเท่าใด
ตอบ: เมื่อติดตั้งอะแดปเตอร์ที่ติดตั้งมาจากโรงงาน- การสูญเสียการแทรกจะน้อยกว่าหรือเท่ากับ 0.3 dB ต่อการเชื่อมต่อ การสูญเสียการส่งคืน UPC มากกว่าหรือเท่ากับ 50 dB และการสูญเสียการส่งคืนของ APC มากกว่าหรือเท่ากับ 60 dB พอร์ตอะแดปเตอร์ได้รับการจัดอันดับสำหรับรอบการผสมพันธุ์มากกว่า 1,000 รอบ ซึ่งรับประกันความน่าเชื่อถือทางกลไกในระยะยาว-บนแผงปลายสายไฟเบอร์กลางแจ้งที่มีการเข้าถึงบ่อยครั้ง
คำถามที่ 8: ขนาดและน้ำหนักของตัวเครื่องคือเท่าไร?
A: ขนาดภายนอกคือ 280 × 220 × 85 มม. (ยาว × กว้าง × สูง) ฟอร์มแฟกเตอร์ขนาดกะทัดรัดได้รับการออกแบบมาให้มีขนาดมินิ-ODF ซึ่งมอบฟังก์ชันการต่อและแพตช์ของกรอบการกระจายแสงที่ใหญ่กว่าโดยใช้เวลาเพียงเศษเสี้ยวของพื้นที่ - เหมาะสำหรับการติดตั้งเสาหรือผนังที่มีพื้นที่จำกัด
คำถามที่ 9: กล่องเทอร์มินัลนี้สามารถใช้ภายในอาคารด้วยได้หรือไม่
ตอบ: แม้ว่าได้รับการออกแบบทางวิศวกรรมสำหรับสภาพแวดล้อมกลางแจ้งเป็นหลัก แต่ระดับ IP65 และความทนทานต่ออุณหภูมิที่กว้าง หมายความว่าเครื่องนี้ทำงานได้ดีพอๆ กันในตู้อเนกประสงค์ภายในอาคาร ห้องใต้ดิน และโรงจอดรถ สิ่งอำนวยความสะดวกที่กำลังมองหาตู้ต่อสายไฟเบอร์ภายในอาคาร-ขนาดกะทัดรัดที่มีการป้องกันระดับ IP65 สามารถใช้ SKU เดียวกันสำหรับทั้งสองสถานการณ์
คำถามที่ 10: การปรับแต่ง OEM สามารถทำได้ - เช่น การพิมพ์โลโก้ การเปลี่ยนสี หรือจำนวนพอร์ตที่แก้ไขหรือไม่
ก. ใช่. Evolux Fiber นำเสนอบริการ OEM และ ODM รวมถึงการสร้างแบรนด์ฉลากส่วนตัว- สีตู้แบบกำหนดเอง เค้าโครงอะแดปเตอร์ที่ปรับเปลี่ยน และการกำหนดค่าเคเบิลแกลนด์แบบอื่น ติดต่อ sales@evoluxfiber.com เพื่อแจ้งข้อกำหนดเฉพาะของคุณสำหรับใบเสนอราคากล่องเทอร์มินัลไฟเบอร์ 16 คอร์แบบกำหนดเอง รวมถึงระยะเวลารอคอยสินค้าและปริมาณการสั่งซื้อขั้นต่ำ
