สายแพทช์ 8-Core SC ถึง MTP/MPO: ตำแหน่งที่เหมาะที่สุด

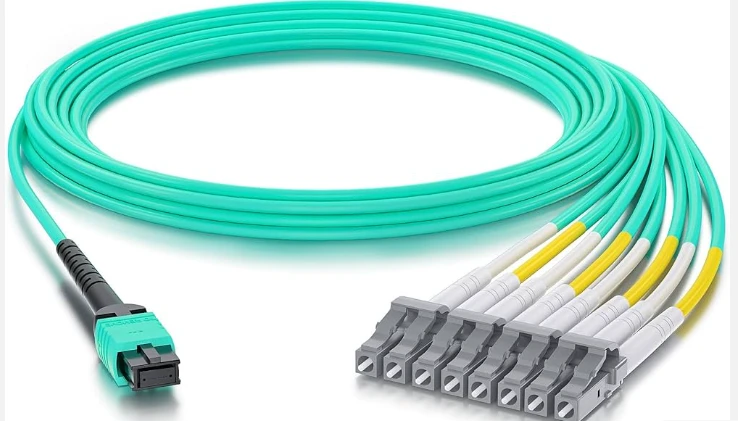

สายแพทช์คอด SC ถึง MTP/MPO แบบ 8- หลักคือชุดสายเคเบิลแบบแยกส่วนที่จะสิ้นสุดในตัวเชื่อมต่อไฟเบอร์แบบหลาย- MTP/MPO เดียวที่ปลายด้านหนึ่งและตัวเชื่อมต่อ duplex SC สี่ตัวที่อีกด้านหนึ่ง โดยมีเส้นใยนำแสงแปดเส้นพาดผ่านแจ็คเก็ตตัวเดียว โดยทำหน้าที่เป็นสะพานเชื่อมโดยตรงระหว่างโครงสร้างพื้นฐานออปติคัลคู่ขนานที่มีความหนาแน่นสูง-และอุปกรณ์ที่ยุติการทำงานของ SC เดิม- ทำให้เป็นหนึ่งในเครื่องมือที่ใช้งานได้จริงมากที่สุดสำหรับเครือข่ายที่ยังไม่พร้อมที่จะริปและเปลี่ยนแต่ยังจำเป็นต้องย้ายไปที่ 40G หรือ 100G

หากสถานประกอบการของคุณยังคงใช้งานแผงแพทช์, OLT หรือเครื่องมือทดสอบที่ใช้ SC- ควบคู่ไปกับเกียร์สวิตช์ QSFP+ รุ่นใหม่ สายเคเบิลนี้จะขจัดความจำเป็นในการใช้คาสเซ็ตต์หรือแผงอะแดปเตอร์ระดับกลาง ปลายด้านหนึ่งเสียบเข้ากับพอร์ตตัวรับส่งสัญญาณ QSFP+ SR4 โดยตรง พัดลมอื่นๆ ไปยังโครงสร้างพื้นฐาน SC duplex ที่คุณมีอยู่ ความตรงนั้นคือสิ่งที่ทำให้มันมีคุณค่า - และสิ่งที่ทำให้แตกต่างจากสายเคเบิลแยก MTP- ถึง - LC ทั่วไปที่ครองแค็ตตาล็อกศูนย์ข้อมูลส่วนใหญ่

เหตุใดจำนวนไฟเบอร์ 8 จึงมีความสำคัญในการเดินสายสมัยใหม่

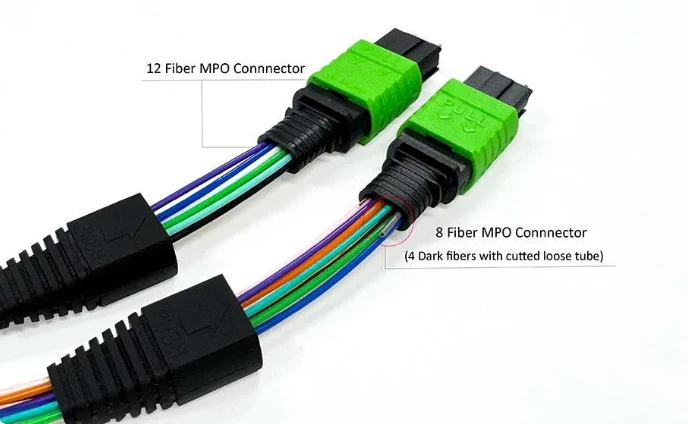

อุตสาหกรรมใยแก้วนำแสงค่อยๆ เปลี่ยนจากสถาปัตยกรรมฐาน-12 ไปเป็นฐาน-8 และด้วยเหตุผลที่ดี ตัวรับส่งสัญญาณ QSFP+ หรือ QSFP28 มาตรฐานใช้สี่เลนสำหรับส่งสัญญาณและสี่เลนสำหรับรับ - รวมแปดไฟเบอร์ เมื่อคุณปรับใช้สายเคเบิล MTP trunk แบบ 12 ไฟเบอร์สำหรับแอปพลิเคชัน QSFP ไฟเบอร์ 4 เส้นที่อยู่ตรงกลางของตัวเชื่อมต่อจะไม่ได้ใช้งาน จากการปรับใช้ขนาดใหญ่ที่มีลิงก์หลายร้อยลิงก์ ไฟเบอร์ที่ไม่ได้ใช้งานนั้นทำให้การลงทุนที่สูญเปล่าอย่างมีนัยสำคัญ

หนึ่งสายแพทช์ไฟเบอร์ SC ถึง MTP / MPO 8 คอร์สอดคล้องอย่างสมบูรณ์แบบกับการใช้งานไฟเบอร์จริงของออปติก 40GBASE-SR4 และ 100GBASE-SR4 ทุกเส้นใยนำพาการจราจร ไม่มีของเสีย ไม่มีเส้นตายทำให้เอกสารของคุณเกะกะ สายเคเบิลฐาน-ยังปรับขนาดได้อย่างลงตัวในการกำหนดค่าพอร์ตสวิตช์มาตรฐาน - แชสซีส่วนใหญ่มีจำนวนพอร์ตเป็นทวีคูณของสี่ (การ์ดไลน์ 16 พอร์ต, 32 พอร์ต) ซึ่งแมปเข้ากับตัวเชื่อมต่อ MTP ไฟเบอร์ 8 เส้นโดยไม่มีไฟเบอร์ที่ถูกละเลย

การเชื่อมโยงเครือข่าย SC รุ่นเก่ากับเลนส์แบบขนาน

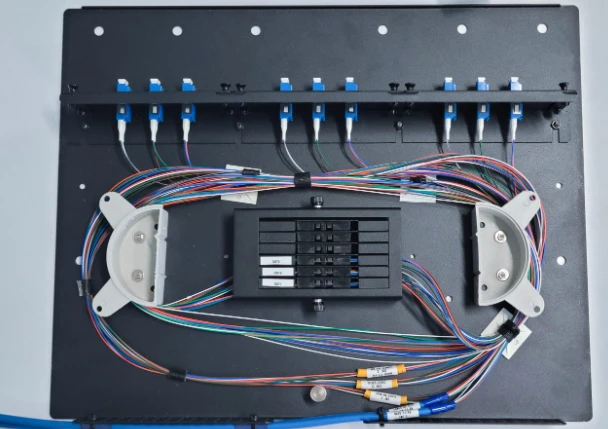

นี่คือจุดที่สายแยก SC- ถึง - MTP/MPO ได้รับการเก็บรักษาไว้ ตัวเชื่อมต่อ SC ครองความเป็นองค์กรและสายเคเบิลโทรคมนาคมมานานกว่าสองทศวรรษ เครือข่ายวิทยาเขตจำนวนมาก, เฮดเอนด์ CATV, สิ่งอำนวยความสะดวกของรัฐบาล และสำนักงานกลางของผู้ให้บริการยังคงมีแผงแพทช์ SC เรียงแถวแล้วแถวเล่า การเปลี่ยนโครงสร้างพื้นฐานทั้งหมดเป็น LC เพียงเพื่อเข้าถึงความเร็ว 40G นั้นมีราคาแพงและก่อกวน

แต่สายเคเบิลแยก 8-fiber MTP-to-SC ให้คุณเชื่อมต่อพอร์ต 40G QSFP+ เข้ากับพอร์ต SC duplex ที่มีอยู่สี่พอร์ตได้โดยตรง คู่ SC แต่ละคู่จัดการหนึ่งเลน 10G ดังนั้นตัวรับส่งสัญญาณ QSFP+ ตัวเดียวจึงแยกออกเป็นการเชื่อมต่อ 4×10G ผ่านโรงงาน SC ที่คุณมีอยู่ได้อย่างมีประสิทธิภาพ ตรรกะเดียวกันนี้ใช้กับตัวรับส่งสัญญาณ 100G QSFP28 SR4 ที่แยกออกเป็นเลน 4 × 25G คุณรักษาการลงทุนด้านสายเคเบิลของคุณในขณะที่เข้าถึงความหนาแน่นของแบนด์วิธของออปติกแบบขนาน

นี่ไม่ใช่สถานการณ์เฉพาะ ผู้ให้บริการโทรคมนาคมที่ใช้โครงสร้างพื้นฐาน SONET/SDH เดิมบนตัวเชื่อมต่อ SC, วิทยาเขตของมหาวิทยาลัยที่มี SC ที่มีอายุมาก-ได้ยุติโครงสร้างหลักอาคาร และสิ่งอำนวยความสะดวกในการออกอากาศที่เชื่อมต่อด้วยไฟเบอร์ SC สำหรับการขนส่งวิดีโอ ต่างก็เผชิญกับสถานการณ์ที่แน่นอนนี้ สาย SC เป็น MTP/MPO แบบ 8 คอร์ช่วยให้มีเส้นทางการโยกย้ายที่ไม่จำเป็นต้องอัปเกรดรถยก

ทำความเข้าใจการกำหนดค่าขั้วสำหรับลิงก์ SC- ถึง- MTP

ขั้วเป็นหนึ่งในจุดล้มเหลวที่พบบ่อยที่สุดในสายเคเบิล MTP/MPO และการทำให้ถูกต้องบนการแยก SC ก็ไม่มีข้อยกเว้น สำหรับชุดแยกไฟเบอร์ SC ถึง MTP/MPO มาตรฐาน 8- ขั้วประเภท B (วิธี B ต่อ TIA-568) เป็นตัวเลือกเริ่มต้นสำหรับแอปพลิเคชันตัวรับส่งสัญญาณ QSFP ในการกำหนดค่า Type B ตำแหน่งไฟเบอร์ 1 ที่ปลายด้านหนึ่งจะแมปกับตำแหน่งไฟเบอร์ 8 ที่อีกด้านหนึ่ง - การกลับรายการแบบเต็มรูปแบบเพื่อให้แน่ใจว่าเส้นใยที่ส่งจะสอดคล้องกับเส้นใยรับที่ข้ามลิงก์

ขั้วประเภท A (ตรง-ผ่าน) พบได้น้อยในสถานการณ์การแยกส่วน และโดยทั่วไปจะสงวนไว้สำหรับการเชื่อมต่อ trunk- ถึง -trunk โดยที่ Cassette จัดการการพลิก Tx/Rx ประเภท C (คู่-พลิกกลับ) คือการกำหนดค่าพิเศษที่ใช้กับการออกแบบสายเคเบิลที่มีโครงสร้างแบบคาสเซ็ตต์เฉพาะ- เว้นแต่เอกสารโครงสร้างพื้นฐานของคุณจะระบุไว้เป็นอย่างอื่น ประเภท B เป็นตัวเลือกที่ปลอดภัยสำหรับตัวรับส่งสัญญาณโดยตรง-ไปยัง-แอปพลิเคชันการแยก SC การยืนยันขั้วก่อนสั่งซื้อจะช่วยป้องกันสถานการณ์ที่น่าหงุดหงิดของการติดตั้งใหม่ทั้งหมดซึ่งแสงจะไม่ผ่าน

โหมดเดี่ยวกับมัลติโหมด: จับคู่ประเภทไฟเบอร์กับระยะห่างในการใช้งาน

สายแพทช์คอด SC ถึง MTP/MPO แบบ 8 คอร์มีให้เลือกใช้งานทั้งในโหมดเดี่ยว (OS2, 9/125μm) และมัลติโหมด (OM{4}}/125μm, OM4 50/125μm) ตัวเลือกจะขึ้นอยู่กับประเภทตัวรับส่งสัญญาณของคุณและข้อกำหนดในการเข้าถึง

สำหรับแอปพลิเคชันมัลติโหมด ไฟเบอร์ OM3 รองรับ 40GBASE-SR4 สูงถึง 100 เมตร และ 10GBASE-SR สูงถึง 300 เมตร OM4 ขยายระยะทางเหล่านั้น - 150 เมตรที่ 40G SR4 - และเสนอแบนด์วิธโมดัลที่มีประสิทธิภาพเกือบสองเท่าที่ 850 nm (4700 MHz·km เทียบกับ . 2000 MHz·km) หากคุณกำลังสร้างการทำงานแนวนอนใหม่ภายในศูนย์ข้อมูล ต้นทุนที่เพิ่มขึ้นของ OM4 เหนือ OM3 นั้นคุ้มค่ากับการพิสูจน์ในอนาคต- เพื่อการเปรียบเทียบที่ลึกซึ้งยิ่งขึ้นของเกรดมัลติไฟเบอร์ตั้งแต่ OM1 ถึง OM5แต่ละรุ่นแสดงถึงความหนาแน่นของแบนด์วิธที่เพิ่มขึ้นและความยาวลิงก์ที่รองรับที่สามารถวัดได้

ไฟเบอร์ Singlemode OS2 เป็นตัวเลือกสำหรับ-แอปพลิเคชันที่เข้าถึงได้ไกลขึ้น - 100GBASE-PSM4 ในระยะทางสูงสุด 500 เมตร หรือ 40GBASE-PLR4 ถึง 10 กม. การใช้งานแกนหลักของรัฐบาลและวิทยาเขตที่ครอบคลุมหลายอาคารมักต้องใช้โหมดเดียว โดยเฉพาะอย่างยิ่งเมื่อมีการติดตั้งแผงแพทช์ SC ที่ปลายสุดไว้สำหรับแอปพลิเคชันโทรคมนาคมระยะไกล{11}}

สถานการณ์การปรับใช้ที่สำคัญ

การย้ายศูนย์ข้อมูล 10G- สู่ 40G

สิ่งอำนวยความสะดวกที่ใช้ตัวรับส่งสัญญาณ 10G SFP+ ทั่วทั้งพาเนลแพทช์ที่สิ้นสุด SC- สามารถอัปเกรดเลเยอร์สไปน์เป็น 40G QSFP+ โดยไม่ต้อง-ยุติพาเนลเดียวอีกครั้ง สายแยก SC ถึง MTP/MPO แบบ 8 คอร์เชื่อมต่อพอร์ต QSFP+ โดยตรงกับพอร์ต SC duplex สี่พอร์ต โดยแต่ละพอร์ตมีเลน 10G หนึ่งเลน เส้นทางการย้ายข้อมูลนี้ไม่จำเป็นต้องเปลี่ยนแปลงสายเคเบิลแนวนอนที่มีอยู่

การเชื่อมต่อโครงข่ายสำนักงานกลางโทรคมนาคม

สำนักงานกลางมักจะดูแลรักษาเฟรมการกระจายแสงแบบ SC- ซึ่งให้บริการมานานหลายปี การเชื่อมต่ออุปกรณ์ DWDM หรือ ROADM ใหม่ด้วยอินเทอร์เฟซ MTP/MPO กับเฟรมที่มีอยู่นั้นจำเป็นต้องมีการแยกย่อยที่พูดได้ทั้งสองภาษาของตัวเชื่อมต่อ ชุดประกอบแบบ 8 คอร์จัดการสิ่งนี้โดยไม่ต้องใช้คาสเซ็ตระดับกลาง ซึ่งช่วยประหยัดพื้นที่แร็ค 1U ต่อจุดเชื่อมต่อ

การขนส่งกระจายเสียงและ A/V

สิ่งอำนวยความสะดวกในการออกอากาศระดับมืออาชีพมักใช้ไฟเบอร์ SC ในการขนส่งวิดีโอที่ไม่มีการบีบอัดระหว่างสตูดิโอและห้องควบคุม เมื่อเพิ่มเราเตอร์วิดีโอที่ใช้ IP- ด้วยพอร์ต QSFP สายแยก SC ถึง MTP/MPO จะรวมอุปกรณ์ใหม่เข้ากับโรงงานไฟเบอร์ที่มีอยู่อย่างเรียบร้อย

สภาพแวดล้อมการทดสอบและห้องปฏิบัติการ

ห้องปฏิบัติการทดสอบเครือข่ายมักจะรักษาประเภทตัวเชื่อมต่อที่หลากหลายไว้ในอุปกรณ์รุ่นต่างๆ สายแพตช์ SC ถึง MTP/MPO แบบ 8- คอร์ช่วยให้วิศวกรแพตช์ระหว่างเครื่องมือทดสอบแบบเดิมที่มีพอร์ต SC และชุดทดสอบแบบมัลติไฟเบอร์รุ่นใหม่ๆ ได้โดยไม่ต้องค้นหาอะแดปเตอร์

ข้อพิจารณาเกี่ยวกับคุณภาพตัวเชื่อมต่อและการสูญเสียการแทรก

งบประมาณการสูญเสียการแทรกจะรัดกุมเมื่อความเร็วลิงก์เพิ่มขึ้น ที่ 40G และ 100G ทุก ๆ สิบของเดซิเบลที่จุดเชื่อมต่อแต่ละจุดจะส่งผลต่อระยะขอบลิงก์ของคุณ โดยทั่วไปแล้วตัวเชื่อมต่อ MTP เกรด-มาตรฐานจะอยู่ที่น้อยกว่าหรือเท่ากับ 0.50 dB การสูญเสียการแทรกสูงสุดต่อคู่ที่เชื่อมต่อ ในขณะที่ตัวเชื่อมต่อ MTP ที่สูญเสียระดับยอด/ต่ำ-จะทำให้ค่าดังกล่าวลดลงเหลือน้อยกว่าหรือเท่ากับ 0.35 dB (โดยทั่วไป 0.15 dB) ปลาย SC ของการฝ่าวงล้อมควรรักษาน้อยกว่าหรือเท่ากับ 0.30 dB ต่อขั้วต่อ

สำหรับลิงก์หลาย-ฮอปที่มีความต้องการสูง การระบุตัวเชื่อมต่อ MTP ที่สูญเสีย-ต่ำบนสายแพทช์ไฟเบอร์มัลติโหมด MTP / MPOปลายมีความคุ้มค่าระดับพรีเมียม สายเคเบิลทุกเส้นควรจัดส่งพร้อมข้อมูลการทดสอบแต่ละรายการ - 3D การตรวจสอบอินเทอร์เฟอโรเมทของเรขาคณิตของปลอกโลหะเป็นอย่างน้อย หากซัพพลายเออร์ของคุณไม่สามารถจัดเตรียม-เอกสารประกอบการทดสอบสายเคเบิลได้ นั่นเป็นสัญญาณอันตรายที่คุ้มค่าที่จะตรวจสอบก่อนตัดสินใจซื้อ

ความสะอาดของตัวเชื่อมต่อมีความสำคัญพอๆ กับเกรดของตัวเชื่อมต่อ ปลอกโลหะที่ปนเปื้อนตัวเดียวบนตัวเชื่อมต่อไฟเบอร์ MTP 12- สามารถเพิ่มการสูญเสียส่วนเกินได้ 1–2 dB ทั่วทั้งส่วนประกอบทั้งหมด น้ำยาทำความสะอาดม้วนแบบเฉพาะของ MTP-ควรเป็นอุปกรณ์มาตรฐานในสถานประกอบการใดๆ ก็ตามที่ใช้สายเคเบิลแบบมัลติไฟเบอร์ การเก็บรักษาอะแดปเตอร์ไฟเบอร์ออปติก MTP/MPOฝุ่น-ปกคลุมเมื่อไม่ได้ใช้งานเป็นนิสัยง่ายๆ ที่ช่วยป้องกันการโทรแก้ไขปัญหาจำนวนมากอย่างน่าประหลาดใจ

การเลือกระหว่างสายกลม สายวงรี และสายริบบิ้นเปลือย

ชุดประกอบ SC ถึง MTP/MPO แบบ 8 คอร์มาในสามตัวเลือกแจ็คเก็ต และตัวเลือกนั้นเกี่ยวข้องกับสภาพแวดล้อมการกำหนดเส้นทางทางกายภาพของคุณมากกว่าประสิทธิภาพของสัญญาณ

สายเคเบิลกลม (โดยทั่วไปมีเส้นผ่านศูนย์กลาง 3.0 มม., LSZH หรือปลอกหุ้ม PVC) เป็นค่าเริ่มต้นสำหรับการใช้งานศูนย์ข้อมูลส่วนใหญ่ โดยกำหนดเส้นทางอย่างสะอาดหมดจดผ่านวงแหวนจัดการสายเคเบิลมาตรฐานและตัวจัดระเบียบแนวตั้ง และโครงสร้างที่แข็งแรงทนทานช่วยให้จัดการซ้ำๆ ระหว่างการเคลื่อนย้าย เพิ่ม และเปลี่ยนแปลง

สายเคเบิลรูปวงรี (แบน) ทำงานได้ดีในการติดตั้งใต้พื้นหรือในถาดเคเบิลแนวนอนที่คับแคบ ซึ่งมีการจำกัดความสูงของการวางซ้อนกันในแนวตั้ง สายแพเปลือยให้ความหนาแน่นสูงสุดสำหรับพื้นที่แพตช์ความหนาแน่นสูง-สูง- แต่แลกกับความทนทานเชิงกล - เหมาะที่สุดสำหรับการติดตั้งถาวรภายในคาสเซ็ตหรือแผงแพตช์ ซึ่งสายเคเบิลจะไม่ถูกรบกวนเมื่อเดินสายแล้ว

เมื่อเปรียบเทียบกับสายเคเบิลแยก MTP-กับ- LC

การกำหนดค่าการแยกส่วนที่พบบ่อยกว่ามากคือ MTP เป็น LC เพียงเพราะว่า LC ได้กลายเป็นตัวเชื่อมต่อดูเพล็กซ์ที่โดดเด่นในศูนย์ข้อมูลสมัยใหม่ แล้วเหตุใดคุณจึงต้องพยายามทะลุ SC แทน? ความเข้ากันได้กับโครงสร้างพื้นฐานที่ติดตั้งไว้เป็นปัจจัยในการตัดสินใจ หากสิ่งอำนวยความสะดวกของคุณได้รับมาตรฐานบน LC แล้ว การฝ่าวงล้อม SC ก็ไม่มีข้อได้เปรียบ แต่ถ้าขั้วต่อ SC เป็นสิ่งที่อยู่ในผนัง ในแผงแพทช์ หรือบนอุปกรณ์ความสามารถในการทำงานร่วมกันของตัวเชื่อมต่อ SC กับระบบไฟเบอร์หลาย- MTP/MPOผ่านแอสเซมบลีแบบแยกเป็นเส้นทางที่เร็วที่สุดสู่แบนด์วิธที่สูงขึ้นโดยไม่ต้องเดินสายใหม่

ตัวเชื่อมต่อ SC ยังคงรักษาข้อได้เปรียบในการใช้งานบางอย่าง: ปลอกโลหะขนาดใหญ่กว่า 2.5 มม. ให้พื้นที่ผิวสัมผัสทางกายภาพเพิ่มขึ้นเล็กน้อย ง่ายต่อการจัดการด้วยมือที่สวมถุงมือในสภาพแวดล้อมทางอุตสาหกรรม และยังคงเป็นตัวเชื่อมต่อมาตรฐานในอุปกรณ์ FTTH OLT ในหลายภูมิภาค
