สายแพทช์ MPO / MTP แบบหุ้มเกราะเทียบกับสายเคเบิล Trunk MPO มาตรฐาน

สายแพตช์ MPO/MTP แบบหุ้มเกราะจะพัน-ท่อเหล็กหรือปลอกหุ้มเคฟล่าร์-ไว้รอบชุดประกอบไฟเบอร์หลาย- เพื่อให้ทนทานต่อการถูกกระแทก การสัมผัสกับสัตว์ฟันแทะ และสภาพแวดล้อมที่มีการสั่นสะเทือนสูง- สายเคเบิลหลัก MPO มาตรฐานใช้โครงสร้างเปลือกสองชั้น-ที่เบากว่าซึ่งปรับให้เหมาะสมสำหรับเส้นทางศูนย์ข้อมูลที่สะอาดและควบคุมสภาพอากาศ- การเลือกระหว่างสายเคเบิลเหล่านี้ขึ้นอยู่กับว่าสายเคเบิลจะอยู่ที่ไหน จะต้องเผชิญการละเมิดทางกายภาพมากเพียงใด และงบประมาณในการเชื่อมต่อของคุณสามารถดูดซับการสูญเสียการแทรกที่สูงขึ้นเล็กน้อยจากโครงสร้างที่หนาขึ้นของการออกแบบเกราะหรือไม่

เหตุใดการเปรียบเทียบนี้จึงมีความสำคัญในตอนนี้

สถาปนิกศูนย์ข้อมูลเคยโทรแบบง่ายๆ: สายสัญญาณหลักสำหรับการเดินสายหลัก สายแพตช์สำหรับการกระโดดระยะสั้นภายในตู้ ความแตกต่างดังกล่าวยังคงมีอยู่ แต่สภาพแวดล้อมทางกายภาพรอบโครงสร้างพื้นฐานไฟเบอร์มีการเปลี่ยนแปลง การใช้งาน Edge จะผลักดันชุดประกอบ MPO เข้าไปในพื้นโรงงาน ห้องควบคุมการขุด และศูนย์พักพิง 5G กลางแจ้ง ซึ่งสายเคเบิลหลักมาตรฐานจะใช้งานไม่ได้ภายในไม่กี่เดือน ในขณะเดียวกัน ผู้ปฏิบัติงานไฮเปอร์สเกลที่บรรจุลิงก์ 400G และ 800G หลายพันรายการไว้ในห้องโถงเดียวต้องการทุกๆ 10 ของ dB ที่พวกเขาสามารถประหยัด - ได้ ซึ่งหมายถึงการให้ความสนใจอย่างใกล้ชิดว่าแจ็คเก็ตหุ้มเกราะเพิ่มการลดทอนที่ไม่จำเป็นบนเส้นทางที่ได้รับการป้องกันหรือไม่

คำถามทางวิศวกรรมที่แท้จริงไม่ใช่ว่าสายเคเบิลแบบใด "ดีกว่า" เป็นสายเคเบิลที่ตรงกับความต้องการทางกลและทางแสงของส่วนเชื่อมต่อเฉพาะ

ตำแหน่งของสายเคเบิลแต่ละประเภท

ก่อนที่จะเปรียบเทียบข้อมูลจำเพาะ ควรคิดในแง่ของสถานการณ์การใช้งานก่อน สภาพแวดล้อมของสายเคเบิล - ไม่ใช่รายการคุณลักษณะ - ควรขับเคลื่อนการตัดสินใจเลือกทุกครั้ง แต่ละสถานการณ์ด้านล่างยังระบุปัจจัยทางกลและทางแสงที่คุณควรชั่งน้ำหนักด้วย ดังนั้นตรรกะการประเมินจึงถูกสร้างไว้ในบริบทแทนที่จะอยู่ในรายการตรวจสอบแยกต่างหาก

ภายในตู้ศูนย์ข้อมูลที่มีการควบคุมอุณหภูมิ- สายเคเบิลหลัก MPO มาตรฐานคือตัวเลือกที่ถูกต้อง สภาพแวดล้อมสะอาด อุณหภูมิ-คงที่ และได้รับการปกป้องทางกายภาพ สายเคเบิลที่นี่ต้องเผชิญกับแรงดึงปานกลางเท่านั้นในระหว่างการติดตั้ง แรงกดดันด้านข้างเป็นครั้งคราวจากสายเคเบิลข้างเคียง และการสั่นสะเทือนจาก HVAC เส้นด้ายอะรามิดด้านใน-ของแจ็คเก็ตสองชั้น - พร้อมด้วยปลอกด้านนอกที่ได้รับการจัดอันดับ LSZH หรือ plenum - - สามารถรองรับทุกความต้องการได้อย่างสะดวกสบาย ในขณะเดียวกันก็เป็นไปตามข้อกำหนดทางกลของ IEC 60794 และ TIA-568 การใช้สายเคเบิลหุ้มเกราะในการตั้งค่านี้จะเพิ่มต้นทุน น้ำหนัก และเส้นผ่านศูนย์กลางโดยไม่ต้องปรับปรุงความน่าเชื่อถืออย่างมีนัยสำคัญ สายเคเบิลหลักที่มีเส้นใย 24 หรือ 48 เส้นเชื่อมต่อชั้นสไปน์-ถึง-เลเยอร์สวิตช์แบบกระดูกสันหลังอย่างมีประสิทธิภาพโดยใช้ออปติก QSFP28 หรือ QSFP-DD และเส้นผ่านศูนย์กลางภายนอกที่เล็กกว่า 3.0 มม. ช่วยให้จัดเส้นทางผ่านถาดจัดการสายเคเบิลที่มีความหนาแน่นสูงได้อย่างตรงไปตรงมา

กระดูกสันหลังระหว่างแถว-ที่วิ่งอยู่ใต้พื้นที่ยกสูงต้องใช้ความคิดมากขึ้น สิ่งอำนวยความสะดวกทันสมัยพร้อมถาดสายเคเบิลแบบปิดผนึกสามารถวางใจได้กับทงก์มาตรฐาน แต่อาคารเก่าๆ ที่มีทางเดินเปิดใต้กระเบื้องปูพื้นยกสูงบอกเล่าเรื่องราว - การจราจรบนทางเท้า รถเข็นล้อเลื่อน และกิจกรรมของสัตว์ฟันแทะเป็นครั้งคราว ล้วนสร้างอันตรายจากการถูกกระแทกและการเสียดสี ซึ่งโครงสร้างเปลือกสองชั้น-ไม่เคยได้รับการออกแบบให้รับมือ หากคุณบันทึกเหตุการณ์สัตว์รบกวนหรือมีการใช้อุปกรณ์หนักร่วมกันในเส้นทางของคุณ นั่นก็เป็นเพียงการพิสูจน์ให้เห็นถึงชุดประกอบ MPO ที่หุ้มเกราะบนส่วนกระดูกสันหลังเท่านั้น จุดตัดสินใจที่นี่ตรงไปตรงมา: ตรวจสอบเส้นทาง ประเมินภัยคุกคามทางกลไกที่สมจริง และปล่อยให้หลักฐานทางกายภาพนำทางคุณ

สภาพแวดล้อมทางอุตสาหกรรมและ Edge เหลือพื้นที่ให้ถกเถียงกันเพียงเล็กน้อย พื้นโรงงานมีสายเคเบิลสั่นสะเทือนจากเครื่องจักรอย่างต่อเนื่อง ห้องควบคุมการทำเหมืองแร่มีการปนเปื้อนของอนุภาคและอุณหภูมิที่สูงเกินไป ตู้ 5G กลางแจ้งหมุนเวียนไปตามสภาวะ-การละลายน้ำแข็งและการสัมผัสรังสียูวี การปรับใช้ภาคสนามของกองทัพรวมเอาทั้งหมดที่กล่าวมาข้างต้นเข้ากับความเสี่ยงด้านผลกระทบ ในการตั้งค่าเหล่านี้ ช่วงการทำงานที่ได้รับการจัดอันดับของสายเคเบิลหลักมาตรฐานที่ −20 องศาถึง +60 องศา และความต้านทานการกดทับประมาณ 100–200 N นั้นไม่เพียงพอ สายแพตช์ MPO แบบหุ้มเกราะ ซึ่งมีพิกัดตั้งแต่ −40 องศาถึง +75 องศา และสามารถทนต่อแรงกดทับด้านข้างได้มากกว่า 1,000 นิวตัน ไม่ใช่การอัพเกรดระดับพรีเมียมที่นี่ - แต่เป็นข้อกำหนดพื้นฐาน หากลิงก์ของคุณทำงานผ่านพื้นที่ใดๆ ที่ขาดการป้องกันศูนย์ข้อมูลแบบเดิม ตัวเลือกแบบหุ้มเกราะจะลบโหมดความล้มเหลวซึ่งการจัดการสายเคเบิลอย่างระมัดระวังไม่สามารถกำจัดได้ทั้งหมด

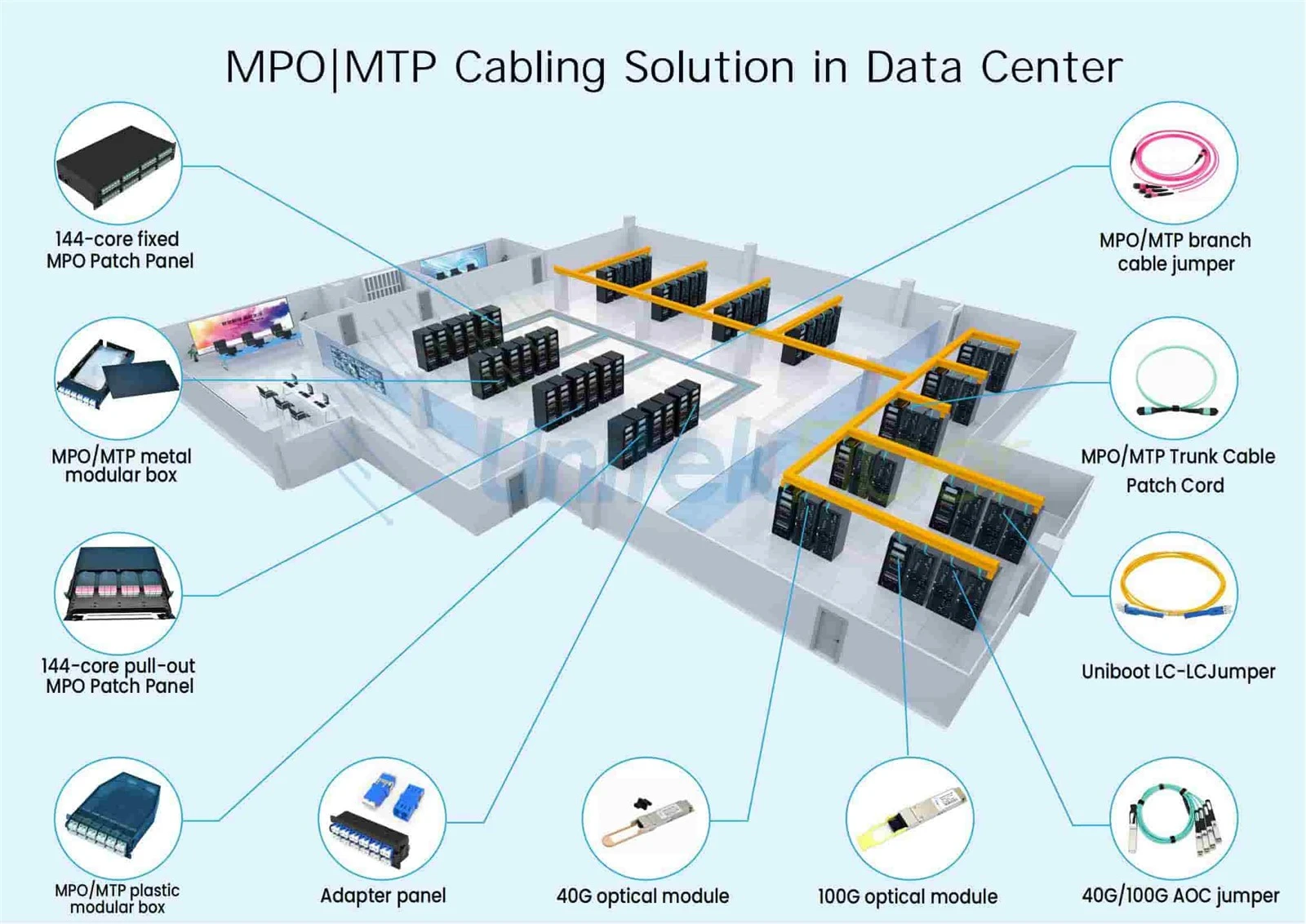

ครอสครอสแบบสั้น-เชื่อมต่อแพตช์ภายในตู้ - โดยทั่วไปจะอยู่ห่างจากเทป แผงอะแดปเตอร์ และเครื่องรับส่งสัญญาณไม่เกินสองเมตร - ตามมาตรฐานสายแพทช์มัลติโหมด MTP/MPO. สภาพแวดล้อมถูกปิดมิดชิด สายเคเบิลแทบจะไม่ได้รับการจัดการหลังจากการติดตั้งครั้งแรก และความยืดหยุ่นมีความสำคัญมากกว่าความต้านทานการกระแทก ความแข็งของเกราะสามารถทำงานได้จริงในพื้นที่ปิดที่คับแคบซึ่งมีรัศมีการโค้งงออยู่ในระดับพรีเมี่ยม

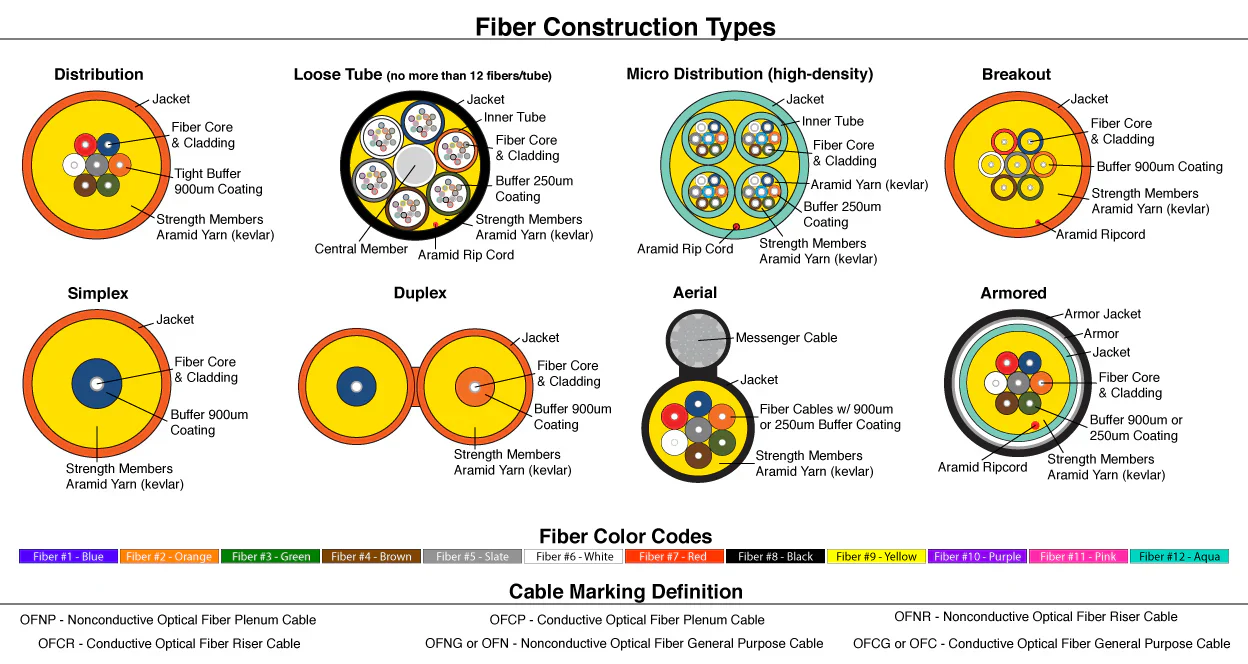

มีอะไรอยู่ข้างในสายเคเบิลแต่ละเส้นจริงๆ

โดยทั่วไปแล้วสายเคเบิล MPO trunk แบบมาตรฐานจะรวมเส้นใย 12 ถึง 144 เส้นไว้ภายในแจ็คเก็ตสองชั้น- ที่สายแพทช์ไฟเบอร์ MTP / MPO OM3ในรูปแบบมาตรฐานมีขนาดเส้นผ่านศูนย์กลางภายนอกประมาณ 3.0 มม. ปลายทั้งสองข้าง-ได้รับการต่อจากโรงงานด้วย-ปลอกโลหะ MT ขัดเงา - 8, 12 หรือ 24 เส้นต่อตัวเชื่อมต่อ - อย่างแม่นยำ และแต่ละชุดประกอบมาพร้อมกับรายงานการทดสอบแต่ละรายการที่แสดงการสูญเสียการแทรกต่อช่องสัญญาณ โครงสร้างนี้จงใจทำให้น้อยที่สุด: เพียงพอสำหรับการป้องกันทางเดินภายในอาคารที่มีการควบคุม ซึ่งช่วยลดน้ำหนักและทำให้การจัดการในถาดสายเคเบิลหนาแน่นเป็นเรื่องง่าย

สายแพตช์ MPO/MTP แบบหุ้มเกราะแนะนำท่อเหล็กลูกฟูกหรือเกราะอลูมิเนียมที่เชื่อมต่อกันระหว่างมัดไฟเบอร์และแจ็คเก็ตด้านนอก การออกแบบบางแบบจะวางเส้นด้ายอะรามิดไว้บนส่วนเสริมความแข็งแรงของเหล็ก ซึ่งทนทานต่อแรงกดทับได้ประมาณ 10 เท่าของโครงสร้างมาตรฐาน ซึ่งจะทำให้เส้นผ่านศูนย์กลางภายนอกเพิ่มขึ้นเป็น 4.0–5.0 มม. และเพิ่มน้ำหนัก อย่างไรก็ตาม การออกแบบเกราะสมัยใหม่ยังคงมีความยืดหยุ่นอย่างน่าประหลาดใจ สาย MPO ที่หุ้มเกราะ-ได้รับการออกแบบมาอย่างดีสามารถบรรลุรัศมีการโค้งงอขั้นต่ำประมาณ 50 มม. ซึ่งสามารถใช้งานได้ในสภาพแวดล้อมการเดินสายเคเบิลที่มีโครงสร้างส่วนใหญ่ ความแตกต่างในการผลิตที่สำคัญคือชั้นบัฟเฟอร์จะอยู่ระหว่างเกราะและริบบิ้นไฟเบอร์ - หรือไม่ เกราะแข็งสามารถกดทับเส้นใยที่จุดโค้งงอ และทำให้เกิดการสูญเสีย-การโค้งงอระดับไมโครซึ่งจะไม่แสดงในการทดสอบการสูญเสียการแทรกสายเคเบิลแบบตรง

เกราะเสียคุณส่งสัญญาณหรือไม่?

แจ็คเก็ตหุ้มเกราะไม่ได้เพิ่มการสูญเสียการแทรกโดยตรงที่อินเทอร์เฟซของตัวเชื่อมต่อ การสูญเสียการแทรกขึ้นอยู่กับรูปทรงของปลอกโลหะ การวางแนวของไฟเบอร์ และ-คุณภาพการขัดเงาที่ปลาย - ไม่ได้ขึ้นอยู่กับสิ่งที่พันอยู่รอบๆ ตัวสายเคเบิล ตัวเชื่อมต่อ MTP ที่สูญเสีย-ต่ำบนชุดประกอบหุ้มเกราะยังคงส่งผลกระทบ 0.15–0.25 dB ต่อคู่ที่เชื่อมต่อเมื่อผลิตอย่างถูกต้อง เหมือนกับตัวเชื่อมต่อเดียวกันบนลำตัวมาตรฐาน ที่ความยาวคลื่น 400G SR4 สายเคเบิลทั้งสองประเภทที่ใช้เกรดตัวเชื่อมต่อที่เทียบเท่ากันจะให้การสูญเสียตามหน้าที่เหมือนกัน - โดยทั่วไปคือ 0.15–0.35 dB สำหรับชุดประกอบ OM4 แบบมัลติโหมด

ในกรณีที่เกราะสามารถทำให้เกิดการลงโทษได้นั้นจะต้องโค้งงอเล็กน้อย- หากท่อเหล็กผลิตได้ไม่ดีหรือมีการเดินสายเคเบิลโดยโค้งงอแน่นกว่าค่าขั้นต่ำที่ระบุ เกราะจะบีบอัดกับริบบิ้นไฟเบอร์และการลดทอนการโค้งงอแบบไมโคร-จะคืบคลานเข้ามา นี่เป็นปัญหาด้านคุณภาพการผลิตและปัญหาวินัยในการติดตั้ง ไม่ใช่คุณสมบัติโดยธรรมชาติของการก่อสร้างเกราะ เมื่อประเมินสาย MPO ที่หุ้มเกราะ ให้ขอ-ข้อมูลการทดสอบการลดทอน - เสมอ ไม่ใช่แค่ใบรับรองการสูญเสียการแทรกแบบคงที่- ผู้จำหน่ายรายใดก็ตามที่ให้เฉพาะหมายเลขการสูญเสียของสายเคเบิล-โดยตรงอาจซ่อนปัญหา-การโค้งงอขนาดเล็กไว้ เพื่อความเข้าใจที่ลึกซึ้งยิ่งขึ้นว่าเกรดไฟเบอร์ส่งผลต่องบประมาณการสูญเสียอย่างไรการเปรียบเทียบมัลติไฟเบอร์ OM1 ถึง OM5ให้บริบทที่เป็นประโยชน์เกี่ยวกับแบนด์วิธโมดอลและคุณลักษณะการลดทอนของคลาสไฟเบอร์ที่แตกต่างกัน

นอกจากนี้ยังหมายความว่าสำหรับส่วนของลิงก์ใดๆ ที่งบประมาณการสูญเสียการมองเห็นของคุณมีจำกัด - เช่น การเข้าถึง 400G SR4 ที่ยาวจนเกือบถึงขีดจำกัด 100- เมตร OM4 - คุณควรคำนึงถึงความเสี่ยงในการลดทอนการโค้งงอของสายเคเบิลหุ้มเกราะ หากเส้นทางการกำหนดเส้นทางมีการเลี้ยวที่แคบ หากเส้นทางนั้นตรงและกว้างขวาง ชุดเกราะจะไม่เสียค่าใช้จ่ายใดๆ เลย หากเส้นทางบังคับสายเคเบิลผ่านมุมที่คับแคบหลายๆ มุม ความยืดหยุ่นโดยธรรมชาติของสายเคเบิลมาตรฐานอาจทำให้การสูญเสียการเชื่อมต่อโดยรวมลดลงในทางปฏิบัติ

การป้องกันทางกลโดยละเอียด

สายเคเบิลหลัก MPO มาตรฐานจัดการกับความเครียดที่พบในสภาพแวดล้อมการเดินสายเคเบิลที่มีโครงสร้าง: แรงดึงปานกลางระหว่างการดึงการติดตั้ง แรงกดด้านข้างจากมัดสายเคเบิลในถาดที่ใช้ร่วมกัน และการสั่นสะเทือนระดับต่ำ-จากระบบอาคาร การออกแบบปลอกหุ้มสองชั้น- เสริมด้วยเส้นด้ายอะรามิด ตรงตามข้อกำหนดทางกลของ IEC 60794 และ TIA-568 สำหรับการเดินสายเคเบิลในอาคาร สายเคเบิลเหล่านี้ไม่เปราะบาง - ซึ่งได้รับการออกแบบทางวิศวกรรมสำหรับสภาวะที่จะพบจริงในสถานที่ที่มีการจัดการอย่างดี

ชุดเกราะจัดการกับลักษณะภัยคุกคามที่แตกต่างกัน ชั้นเหล็กหรืออลูมิเนียมต้านทานแรงกดทับซึ่งจะทำให้ปลอกมาตรฐานเสียรูปอย่างถาวร เก้าอี้กลิ้งบน-สภาพแวดล้อมบนพื้นยกสูง รถเข็นหนักในโกดัง ฟันหนูในสถานที่ที่การควบคุมสัตว์รบกวนไม่สมบูรณ์ - สิ่งเหล่านี้ไม่ใช่ความเสี่ยงทางทฤษฎี เป็นโหมดความล้มเหลวที่ทีมบำรุงรักษาไฟเบอร์พบเป็นประจำ การออกแบบ MPO ที่หุ้มเกราะบางแบบทนทานต่อแรงกดด้านข้างมากกว่า 1,000 นิวตัน ซึ่งมากกว่าความจุห้าถึงสิบเท่าของโครงสร้างมาตรฐาน ช่วงอุณหภูมิที่ขยาย (-40 องศาถึง +75 องศา เทียบกับ -20 องศาถึง +60 องศาสำหรับลำต้นในอาคารทั่วไป) ทำให้ทั้งสองมีความแตกต่างกันมากขึ้นสำหรับการใช้งานใดๆ นอกพื้นที่-ที่มีการควบคุมสภาพอากาศ

เมื่อประเมินว่าส่วนใดส่วนหนึ่งต้องการเกราะหรือไม่ ให้นับปัจจัยเสี่ยงทางกายภาพตามเส้นทางจริงของสายเคเบิล ได้แก่ การสัมผัสกับการกระแทกหรือการกระแทก กิจกรรมของสัตว์ฟันแทะหรือสัตว์รบกวนที่บันทึกไว้ อุณหภูมิหรือความชื้นที่เกินกว่ามาตรฐานในร่ม และแรงในการกำหนดเส้นทางโค้งงอมากกว่า 50 มม. หรือไม่ ปัจจัยสองอย่างขึ้นไปบนส่วนของเส้นทางเดียวทำให้เกิดกรณีที่แข็งแกร่งสำหรับการก่อสร้างเกราะ หากเส้นทางปิดสนิท มีการควบคุมสภาพอากาศ- และไม่มีอันตรายทางกลไก สายเคเบิลหลักมาตรฐานจะให้ประสิทธิภาพด้านการมองเห็นแบบเดียวกันโดยมีความเทอะทะและต้นทุนน้อยกว่า

ขั้วและความเข้ากันได้

ชุดประกอบ MPO ทั้งแบบหุ้มเกราะและแบบมาตรฐานเป็นไปตาม TIA-วิธีขั้ว 568 วิธี - ประเภท A (ตรง-ผ่าน) ประเภท B (กลับด้าน) และประเภท C (พลิกคู่) ชั้นเกราะไม่ส่งผลต่อการจัดตำแหน่งพิน การกำหนดค่าเพศ หรือการทำงานร่วมกันของตัวเชื่อมต่อ สายไฟ MPO-12 ที่หุ้มเกราะตัวเมียใช้ร่วมกับแผงอะแดปเตอร์ MPO-12 มาตรฐานตัวผู้โดยไม่มีปัญหาความเข้ากันได้ใดๆ และคุณสามารถผสมส่วนที่หุ้มเกราะและส่วนมาตรฐานภายในลิงก์เดียวกันได้อย่างอิสระ ตราบใดที่จำนวนไฟเบอร์ ประเภทขั้ว และเกรดของตัวเชื่อมต่อตรงกัน

ข้อควรพิจารณาในทางปฏิบัติประการหนึ่งที่ควรคำนึงถึง: เนื่องจากสายเคเบิลหุ้มเกราะมีความแข็งกว่า การวางแนวตัวเชื่อมต่ออย่างระมัดระวังในตู้ที่แน่นหนา คีย์-ขึ้นไปยังคีย์-ลงผสมพันธุ์กันในพื้นที่ที่มีประชากรหนาแน่นแผงอะแดปเตอร์ไฟเบอร์ออปติก MPO / MTPอาจต้องมีระยะห่างเพิ่มเติมเมื่อเกราะของสายเคเบิลป้องกันการโค้งงอที่แน่นซึ่งสายไฟมาตรฐานจัดการได้ง่าย นี่ไม่ใช่ปัญหาความเข้ากันได้ - แต่เป็นรายละเอียดการวางแผนการจัดการสายเคเบิลที่สามารถช่วยลดความยุ่งยากอย่างมากระหว่างการติดตั้ง หากระบุไว้ในแผนผังระดับความสูงของชั้นวางก่อนที่สายเคเบิลจะมาถึงไซต์งาน

สำหรับแอปพลิเคชันฝ่าวงล้อมที่ MPO trunk ป้อนเข้าสู่การเชื่อมต่อดูเพล็กซ์แต่ละอันสายเคเบิลเทียม MTP/MPO ถึง SC หรือ LCให้การเปลี่ยนแปลง และการประเมินแบบหุ้มเกราะ-กับ-แบบมาตรฐานเดียวกันจะนำไปใช้กับเซ็กเมนต์แยกตามสภาพแวดล้อมทางกายภาพ
