การวิเคราะห์ความแตกต่างของเฟรมกระจายไฟเบอร์ออปติก กล่องเทอร์มินัล กล่องกระจาย และเฟรม ODF
ทั้งสี่มีลักษณะคล้ายกัน โดยส่วนใหญ่สะท้อนให้เห็นในฟังก์ชันพื้นฐาน:
1. การตรึงและการป้องกัน
หลังจากที่สายเคเบิลไฟเบอร์ออปติกหลอมรวมกับสายหางแล้ว จะสามารถยึดเปลือกด้านนอกของสายเคเบิลโดยอัตโนมัติ ติดตั้งการป้องกันสายกราวด์ และจัดกลุ่มปลายและเส้นใยเพื่อป้องกันเพื่อให้แน่ใจว่าสายเคเบิลและแกนกลางจะไม่ได้รับความเสียหาย
2. ฟังก์ชั่นการจัดสรร
เสียบขั้วต่อบนสายส่วนท้ายเข้ากับอะแด็ปเตอร์เพื่อให้มีการเชื่อมต่อพาธออปติคอลกับขั้วต่อออปติคอลที่อีกด้านหนึ่งของอะแด็ปเตอร์ อะแดปเตอร์และตัวเชื่อมต่อจำเป็นต้องเป็นไปตามข้อกำหนดการเสียบและถอดปลั๊กที่ยืดหยุ่น และเส้นทางแสงควรสามารถปรับและทดสอบได้อย่างอิสระ
3. ฟังก์ชั่นการเชื่อม
พวกเขาสามารถฟิวส์ใยแก้วนำแสงในสายไฟเบอร์ออปติกกับสายหาง ม้วนและเก็บเส้นใยแสงส่วนเกิน และป้องกันข้อต่อฟิวชัน
4. ฟังก์ชั่นการจัดเก็บ
สามารถรองรับสายเคเบิลออปติกที่เชื่อมต่อแบบไขว้ระหว่างชั้นวางได้ ทำให้มั่นใจได้ว่าสายเคเบิลสามารถจัดเก็บได้อย่างเป็นระเบียบและเป็นระเบียบเรียบร้อย ภายในของโครงกระจายไฟเบอร์ออปติกต้องได้รับการออกแบบโดยมีพื้นที่เพียงพอและวิธีการที่เหมาะสม เพื่อให้สามารถเดินสายเคเบิลไฟเบอร์ออปติกได้อย่างชัดเจน ปรับเปลี่ยนได้ง่าย และตรงตามข้อกำหนดรัศมีการโค้งงอขั้นต่ำ
คุณลักษณะที่แตกต่างของทั้งสี่ประการส่วนใหญ่อยู่ที่สภาพแวดล้อมการใช้งานที่แตกต่างกัน:
1. กรอบกระจายไฟเบอร์ออปติก

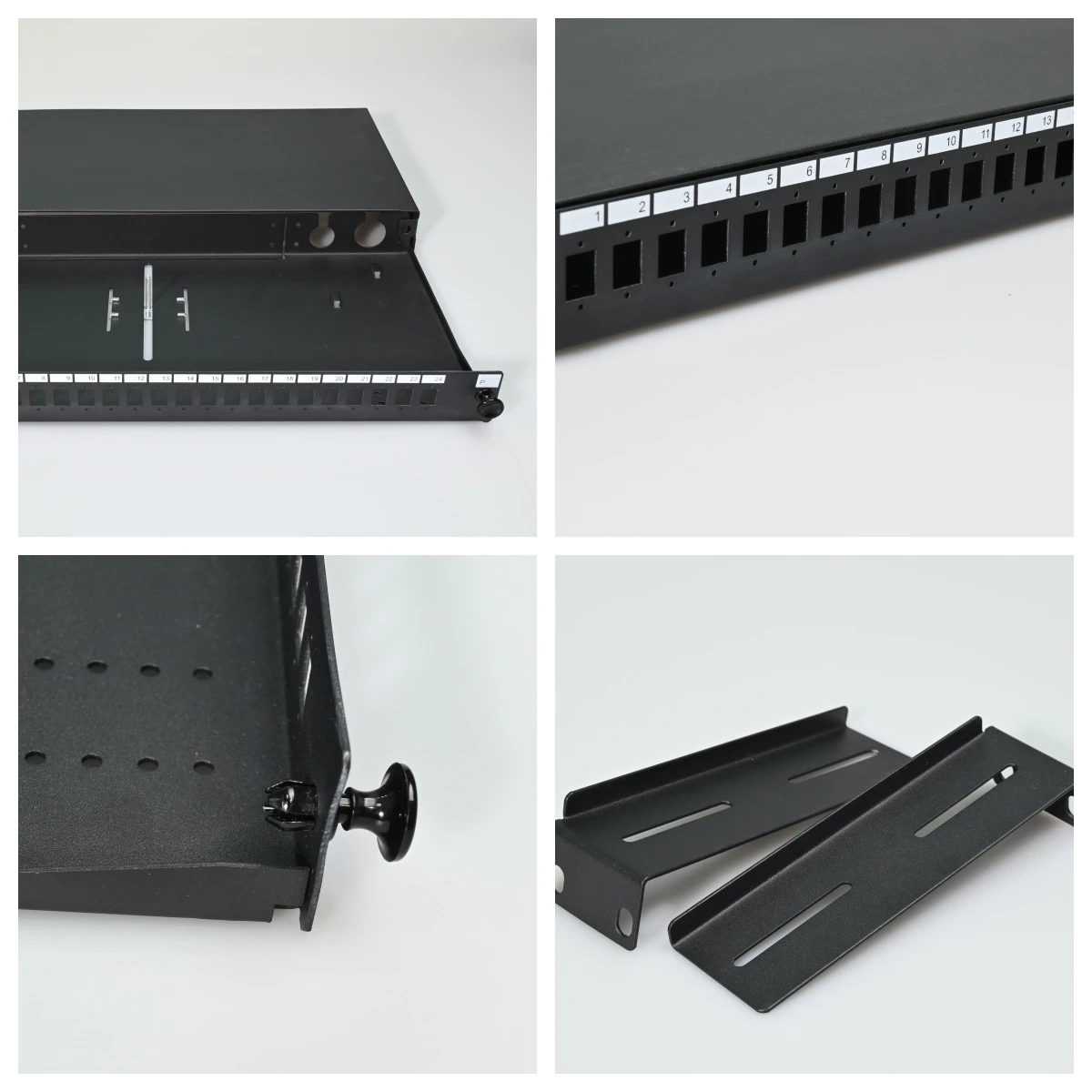

ส่วนใหญ่ใช้ในการเชื่อมต่อแกนหลักแนวตั้งและสายเคเบิลออปติคัลแนวนอน โดยส่วนใหญ่เป็นแร็คขนาด 19 นิ้วที่มีความสูง 1U จำนวนพอร์ตในกรอบการกระจายไฟเบอร์ออปติกโดยปกติคือ 24 หรือ 48 มีฟังก์ชันการวางสายเคเบิลที่ค่อนข้างเป็นสากล เหมาะสำหรับความต้องการในการเข้าถึงไฟเบอร์ออปติกในสถานการณ์ที่แตกต่างกัน เช่น ศูนย์ข้อมูลและสถานีฐานการสื่อสาร
2.กล่องเทอร์มินัล
ส่วนใหญ่ให้การประกบฟิวชั่นของไฟเบอร์ออปติก การประกบฟิวชั่นของไฟเบอร์ออปติกและไฟเบอร์ส่วนท้าย และฟังก์ชันการส่งต่อของตัวเชื่อมต่อแบบออปติก โดยปกติจะใช้ในสถานการณ์ที่จำเป็นต้องแยกสายเคเบิลออปติคัลออกเป็นไฟเบอร์แต่ละเส้น เช่น จุดเข้าใช้งานไฟเบอร์ฝั่งผู้ใช้ในโครงการ FTTH มักวางไว้ที่ปลายสายออปติคอลแนวนอนเป็นปลั๊กที่ใกล้ที่สุด-ซึ่งชี้ไปยังอุปกรณ์ปลายทาง โดยมีพอร์ตสูงสุด 8 หรือ 12 พอร์ตเพื่อให้ติดตั้งบนผนังหรือเดสก์ท็อปได้ง่าย
3.กล่องกระจายไฟเบอร์
ติดตั้งภายในด้วยเทอร์มินัลเคเบิลใยแก้วนำแสง หน่วยป้องกันฟิวชัน และอะแดปเตอร์ไฟเบอร์ออปติก ใช้เพื่อเชื่อมต่อแกนหลักและสายเคเบิลกระจายกลางแจ้ง ในทางเดิน หรือในอาคาร โดยปกติจำนวนพอร์ตจะเป็น 24 หรือ 48 พอร์ต ซึ่งพบได้ทั่วไปในเครือข่าย FTTH และเป็นกล่องเล็กๆ ทั่วไปตามทางเดิน เมื่อพิจารณาถึงความจำเป็นในการติดตั้ง ใช้งาน และบำรุงรักษาง่าย กล่องไฟเบอร์ออปติกสามารถปรับแต่งขนาดและฟังก์ชันการทำงานได้ตามสถานการณ์การใช้งานและข้อกำหนดเครือข่ายที่แตกต่างกัน
4.กรอบการกระจาย ODF
โดยทั่วไปชั้นวาง ODF ประกอบด้วยโมดูลการเชื่อมต่อไฟเบอร์ออปติก หน่วยกระจาย ตัวเชื่อมต่อ และช่องการจัดการ ซึ่งใช้ในการกระจาย เชื่อมต่อ และจัดการสายเคเบิลออปติก เฟรมการกระจาย ODF ได้รับการออกแบบมาโดยเฉพาะสำหรับห้องสื่อสารใยแก้วนำแสง โดยมีพอร์ตที่หลากหลาย (12-1440 คอร์) เหมาะสำหรับสถานการณ์การวางสายเคเบิลใยแก้วนำแสงขนาดใหญ่ เช่น ศูนย์ข้อมูล สถานีฐานการสื่อสาร และระบบสายเคเบิลในตัว
โดยทั่วไปแล้วเฟรมกระจายไฟเบอร์ออปติกส่วนใหญ่จะใช้ในการเชื่อมต่อและจัดการสายเคเบิลออปติก โดยมีฟังก์ชั่นสายเคเบิลที่ค่อนข้างเป็นสากล กล่องเทอร์มินัลมุ่งเน้นไปที่การแยกสายเคเบิลออปติกและการหลอมรวมของไฟเบอร์ออปติกมากกว่า ซึ่งเหมาะสำหรับจุดเข้าใช้งานเฉพาะ กล่องกระจายไฟเบอร์ส่วนใหญ่จะใช้สำหรับการแยก การกระจาย และการจัดการสายเคเบิลออปติคอลกระจาย ซึ่งพบได้ทั่วไปในเครือข่าย FTTH เฟรมการกระจาย ODF มุ่งเน้นไปที่การกระจาย การเชื่อมต่อ และการครอสโอเวอร์ของสัญญาณแสงมากกว่า โดยมีการเชื่อมต่อที่มีความหนาแน่นสูง-และความสามารถในการจัดการไฟเบอร์ที่ละเอียด
โดยพื้นฐานแล้วจะเป็นวงเล็บสำหรับตัวเชื่อมต่อ ซึ่งไม่ได้เกี่ยวข้องโดยตรงกับกระบวนการส่งข้อมูล แต่ให้การสนับสนุนที่จำเป็นสำหรับตำแหน่งต่างๆ ตามสถานการณ์การใช้งานเฉพาะและข้อกำหนดการกำหนดค่าพอร์ต เนื่องจากเป็นองค์ประกอบสำคัญของโครงสร้างพื้นฐานการสื่อสารด้วยไฟเบอร์ออปติก จึงมีบทบาทที่ไม่อาจทดแทนได้ในการประกันความเสถียรของเครือข่าย ปรับปรุงประสิทธิภาพการส่งสัญญาณ และตอบสนองความต้องการใช้งานที่หลากหลาย
