ตัวเชื่อมต่อ FC กับ ST: ความแตกต่างที่สำคัญ คู่มือการระบุตัวตน และการเลือก

ตัวเชื่อมต่อ FC และ ST เป็นตัวเชื่อมต่อไฟเบอร์ออปติกทรงกลมสองอันที่มักจะสับสนระหว่างการระบุฟิลด์ การจัดซื้อ และการบำรุงรักษา ทั้งสองมีตัวเครื่องโลหะทรงกระบอกและปลอกโลหะเซรามิกขนาด 2.5 มม. ดังนั้นการแยกพวกมันออกอย่างรวดเร็วจึงไม่ใช่เรื่องง่ายเสมอไป - โดยเฉพาะอย่างยิ่งหากคุณไม่ได้ทำงานกับพวกมันทุกวัน

วิธีที่เร็วที่สุดในการแยกแยะความแตกต่างคือการดูว่าขั้วต่อล็อคเข้าอย่างไรอะแดปเตอร์ไฟเบอร์ออปติก. ขั้วต่อ FC ใช้สกรูเกลียว-บนน็อตข้อต่อ: คุณหมุนหลายรอบเพื่อยึดการเชื่อมต่อ ขั้วต่อ ST ใช้ตัวล็อคแบบบิดเกลียวแบบดาบปลายปืน-: คุณดันเข้าไปแล้วหมุนประมาณหนึ่งในสี่เพื่อล็อคให้เข้าที่ เมื่อคุณมุ่งเน้นไปที่รายละเอียดเดียวนี้ การระบุตัวตนจะตรงไปตรงมา

คู่มือนี้จะอธิบายความแตกต่างทางกายภาพระหว่างตัวเชื่อมต่อไฟเบอร์ FC และ ST วิธีระบุตัวเชื่อมต่อแต่ละตัวในภาคสนาม ตำแหน่งที่มักใช้ และวิธีการตัดสินใจว่าตัวเชื่อมต่อใดที่เหมาะกับการใช้งานของคุณ

ตัวเชื่อมต่อ FC กับ ST Fiber: คำตอบสั้น ๆ

ขั้วต่อไฟเบอร์ออปติก FC (ขั้วต่อเฟอร์รูล) มีตัวเครื่องโลหะทรงกลมพร้อมน็อตข้อต่อแบบเกลียว คุณขันสกรูเข้ากับอะแดปเตอร์เพื่อสร้างการเชื่อมต่อแบบออปติกที่มั่นคงและมั่นคง การออกแบบนี้ได้รับการพัฒนาโดย NTT (Nippon Telegraph and Telephone) ในช่วงปลายทศวรรษ 1970 และเป็นตัวเชื่อมต่อไฟเบอร์ตัวแรกที่ใช้ปลอกโลหะเซรามิกรายการวิกิพีเดีย.

ขั้วต่อไฟเบอร์ออปติก ST (ปลายตรง) ก็มีลำตัวกลมเช่นกัน แต่จะล็อคด้วยกลไกรูปแบบดาบปลายปืน-คล้ายกับขั้วต่อ BNC AT&T พัฒนาตัวเชื่อมต่อ ST หลังจากที่ประเภท FC ปรากฏขึ้นไม่นาน คุณเสียบมัน จัดตำแหน่งช่องกุญแจ และบิดเพื่อล็อค - ไม่จำเป็นต้องร้อยเกลียว

หากขั้วต่อต้องหมุนจนสุดหลายครั้งเพื่อขันให้แน่น แสดงว่าขั้วต่อเป็น FC อย่างแน่นอน ถ้ามันล็อคหลังจากกดและบิดสั้นๆ ก็เกือบจะเป็น ST อย่างแน่นอน

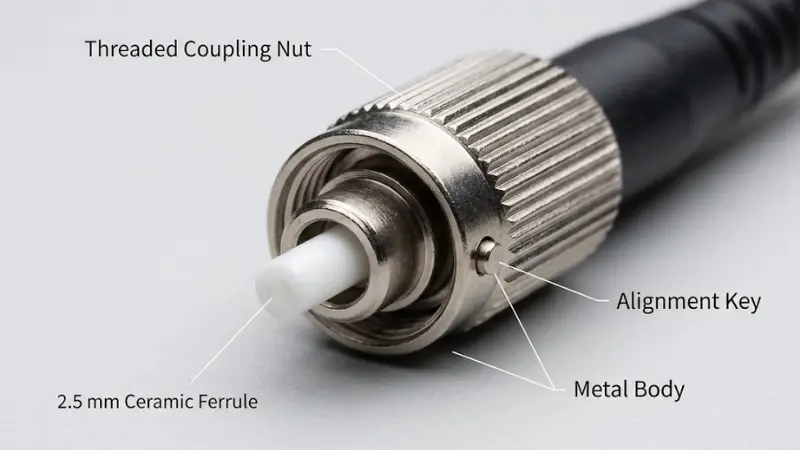

ตัวเชื่อมต่อ FC Fiber คืออะไร?

FC ย่อมาจาก Ferrule Connector แม้ว่าในอุตสาหกรรมคุณอาจได้ยินชื่อ Fibre Channel หรือ Field{0}}Assembly Connector ตัวเชื่อมต่อมีโครงสเตนเลสหรือนิกเกิล- โครงสร้างการจัดตำแหน่งแบบคีย์ และน็อตข้อต่อแบบเกลียวที่ขันเข้ากับอะแดปเตอร์จับคู่

ขั้วต่อ FC ได้รับมาตรฐานภายใต้TIA-604-4 (โฟกัส 4)และ IEC 61754-13 การออกแบบเกลียวให้การแยกทางกลที่ดีเยี่ยม ซึ่งเป็นเหตุผลว่าทำไมจึงมีการใช้กันอย่างแพร่หลายในอุปกรณ์ส่งสัญญาณโทรคมนาคม เครื่องทดสอบทางแสง เช่น OTDR และมิเตอร์ไฟฟ้า และกรอบการกระจายแสง (ODF)ที่ซึ่งการเชื่อมต่อคงอยู่เป็นเวลานาน

อย่างไรก็ตาม กลไกการขันสกรู-ทำให้ FC ติดตั้งและถอดได้ช้าลง เมื่อเทียบกับขั้วต่อแบบ-แบบดึงหรือดาบปลายปืน- ในสภาพแวดล้อมที่มีความหนาแน่นสูง- เช่น ศูนย์ข้อมูลสมัยใหม่ FC ถูกแทนที่ด้วยตัวเชื่อมต่อรูปแบบ-ที่มีขนาดเล็กกว่า เช่นขั้วต่อ LC.

วิธีการระบุตัวเชื่อมต่อ FC ในสนาม

เมื่อคุณหยิบขั้วต่อไฟเบอร์โลหะแบบกลม และไม่แน่ใจว่าเป็น FC หรือ ST ให้ปฏิบัติตามการตรวจสอบนี้:

• ดูน็อตข้อต่อครับFC มีน็อตเกลียวที่มีลายนูนกว้าง หากคุณเห็นเกลียวเกลียว นั่นคือตัวบ่งชี้หลักของคุณ
• ลองล็อคดูครับหากคุณต้องการหมุนน็อตหลายรอบก่อนที่จะยึดแน่น แสดงว่าเป็นแบบ FC
• ตรวจสอบอะแดปเตอร์หนึ่งอะแดปเตอร์เอฟซีมีเธรดภายใน อะแดปเตอร์ ST มีช่องเสียบดาบปลายปืน - ซึ่งทั้งสองช่องจะมองเห็นได้ชัดเจนเมื่อคุณรู้ว่าจะต้องมองหาอะไร

เคล็ดลับของช่างเทคนิค:ขั้วต่อ FC มีปุ่มปรับตำแหน่งซึ่งต้องอยู่ในตำแหน่งที่ถูกต้องก่อนที่คุณจะเริ่มร้อยด้าย หากคุณฝืนขั้วต่อโดยไม่ปรับแนวกุญแจ คุณจะเสี่ยงต่อการขีดข่วนหน้าปลายไฟเบอร์ ใช้เวลาสักครู่เพื่อวางกุญแจลงในช่องอะแดปเตอร์ก่อนที่จะเริ่มหมุน

ตัวเชื่อมต่อ ST Fiber คืออะไร?

ST ย่อมาจาก Straight Tip ใช้กลไกการเชื่อมต่อแบบดาบปลายปืนแบบสปริง- - ซึ่งคล้ายกับขั้วต่อ BNC ที่ใช้ในแอปพลิเคชัน A/V แบบโคแอกเซียล ขั้วต่อ ST ได้รับมาตรฐานภายใต้TIA-604-2 (โฟกัส 2)และ IEC 61754-2

ตัวเชื่อมต่อ ST เป็นหนึ่งในตัวเชื่อมต่อไฟเบอร์ที่เก่าแก่ที่สุดที่เห็นการใช้งานอย่างแพร่หลายในสภาพแวดล้อม LAN ตลอดช่วงทศวรรษ 1990 และต้นทศวรรษ 2000 สิ่งเหล่านี้เป็นตัวเลือกทั่วไปสำหรับเครือข่ายแคมปัสแบบมัลติโหมด การสร้างสายเคเบิลแกนหลัก และแผงกระจายไฟเบอร์ แม้ว่าตัวเชื่อมต่อประเภทใหม่จะเข้ามาแทนที่ในการติดตั้งใหม่ส่วนใหญ่ แต่ ST ยังคงมีอยู่ในเครือข่ายเดิมหลายเครือข่ายที่ยังคงได้รับการบำรุงรักษาอย่างแข็งขัน หากต้องการทราบความเป็นมาเพิ่มเติมเกี่ยวกับบทบาทและแอปพลิเคชันของตัวเชื่อมต่อ ST โปรดดูของเราคำแนะนำเกี่ยวกับวัตถุประสงค์ของตัวเชื่อมต่อ ST.

วิธีการระบุตัวเชื่อมต่อ ST ในฟิลด์

• มองหากลไกดาบปลายปืนขั้วต่อ ST มีหมุดล็อคที่มองเห็นได้หรือแถบที่ตัวเครื่องด้านนอก และอะแดปเตอร์มีช่องที่สอดคล้องกัน
• ลองเชื่อมต่อเสียบขั้วต่อเข้ากับอะแดปเตอร์โดยตรงแล้วบิดสั้นๆ ถ้ามันล็อคประมาณหนึ่งในสี่ของการหมุน และคุณรู้สึกว่ามีการคลิกหรือหยุดในเชิงบวก แสดงว่าเป็น ST
• ตรวจสอบการทำงานของสปริงขั้วต่อ ST มีสปริง- หากคุณกดขั้วต่อไปข้างหน้าและสปริงกลับเล็กน้อยเมื่อปล่อยออกมา นั่นถือเป็นการยืนยัน ST

เคล็ดลับของช่างเทคนิค:ขั้วต่อ ST จะต้องติดตั้งอย่างเหมาะสมเพื่อให้เกิดการสูญเสียต่ำ หากการอ่านค่าพลังงานแสงของคุณดูสูงกว่าที่คาดไว้หลังจากเชื่อมต่อ ให้ถอดขั้วต่อ ST ออกแล้วเชื่อมต่อใหม่ - ตรวจสอบให้แน่ใจว่าแท็บดาบปลายปืนเข้าที่ช่องอะแดปเตอร์จนสุด ST ที่ถูกล็อคบางส่วนอาจทำให้เกิดการสูญเสียการแทรกอย่างมีนัยสำคัญ

ตัวเชื่อมต่อ FC กับ ST: การเปรียบเทียบโดยละเอียด

FC กับ ST: เปรียบเทียบกลไกการล็อค

กลไกการล็อคคือความแตกต่างที่สำคัญที่สุดระหว่าง FC และ ST และทำให้เกิดการเปลี่ยนแปลงในทางปฏิบัติส่วนใหญ่-ระหว่างขั้วต่อทั้งสอง

คัปปลิ้งแบบเกลียวของตัวเชื่อมต่อ FC ทำงานเหมือนกับระบบโบลต์-และ-น็อต น็อตข้อต่อมีเกลียวที่มีความแม่นยำซึ่งเข้าคู่กับตัวอแดปเตอร์ ขณะที่คุณหมุนน็อต มันจะดึงปลอกโลหะไปข้างหน้าจนกระทั่งหน้าปลายไฟเบอร์ถูกกดอย่างแน่นหนากับไฟเบอร์ที่เชื่อมต่อกันภายในอะแดปเตอร์ การเชื่อมต่อแบบเกลียวนี้หมายความว่าตัวเชื่อมต่อจะไม่คลายออกเอง - แม้ในสภาพแวดล้อมที่มีการสั่นสะเทือน เช่น ห้องอุปกรณ์โทรคมนาคมหรือตู้เครื่องจักรอุตสาหกรรม

กลไกดาบปลายปืนของตัวเชื่อมต่อ ST ทำงานแตกต่างออกไป คุณจัดแท็บกุญแจให้ตรงกับช่องอะแดปเตอร์ ดันขั้วต่อไปข้างหน้า แล้วบิด หมุดดาบปลายปืนจะล็อคเข้ากับร่องในอะแดปเตอร์ และสปริงภายในตัวเชื่อมต่อจะรักษาแรงกดไปข้างหน้าบนปลอกโลหะ ทำให้การเชื่อมต่อและการตัดการเชื่อมต่อเร็วขึ้นมาก - เป็นข้อได้เปรียบที่ชัดเจนในพื้นที่กระจายไฟเบอร์หรือแผงแพทช์โดยที่ช่างเทคนิคอาจต้องกำหนดค่าลิงก์ใหม่เป็นประจำ

ข้อเสีย-นั้นตรงไปตรงมา: FC ให้การรักษากลไกที่ดีกว่าโดยแลกกับความเร็ว ST ให้การทำงานที่รวดเร็วยิ่งขึ้นโดยต้องเสียค่าใช้จ่ายในการต้านทานการสั่นสะเทือนบ้าง

FC vs ST: อันไหนติดตั้งง่ายกว่า?

ในสถานการณ์การบำรุงรักษาหรือแพตช์ที่คุณทำการเชื่อมต่อหลายรายการติดต่อกัน ตัวเชื่อมต่อ ST จะเร็วขึ้นอย่างเห็นได้ชัด ดัน บิด เสร็จเรียบร้อย ช่างเทคนิคที่มีประสบการณ์สามารถเชื่อมต่อ ST ได้ภายในไม่กี่วินาที

FC ใช้เวลานานกว่าเนื่องจากคุณจำเป็นต้องจัดตำแหน่งกุญแจ เริ่มร้อยด้าย และหมุนน็อตข้อต่อจนกระทั่งเข้าที่อย่างแน่นหนา ในแร็คที่มีพอร์ต FC หลายสิบพอร์ต ผลต่างของเวลาสะสมจะรวมกันเพิ่มขึ้น อย่างไรก็ตาม สำหรับจุดคงที่-ถึง-จุดลิงก์ - ตัวอย่างเช่น การเชื่อมต่อ OTDR กับไฟเบอร์ภายใต้การทดสอบ - วินาทีที่เพิ่มเข้ามานั้นไม่เกี่ยวข้อง และการเชื่อมต่อแบบเธรดที่ปลอดภัยนั้นเป็นประโยชน์อย่างแท้จริง

เคล็ดลับการสั่งซื้อ:หากอุปกรณ์ของคุณมีพอร์ต FC ที่ปลายด้านหนึ่งและมีแผงแพทช์ ST อีกด้านหนึ่ง อย่าพยายามบังคับให้อะแดปเตอร์ไม่ตรงกัน สั่งซื้อสายแพตช์ไฮบริด FC-ถึง-STด้วยโหมดไฟเบอร์และประเภทการขัดเงาที่ถูกต้อง วิธีนี้จะหลีกเลี่ยงการซ้อนอะแดปเตอร์ ซึ่งอาจเพิ่มการสูญเสียการแทรกและทำให้เกิดจุดสะท้อนเพิ่มเติม

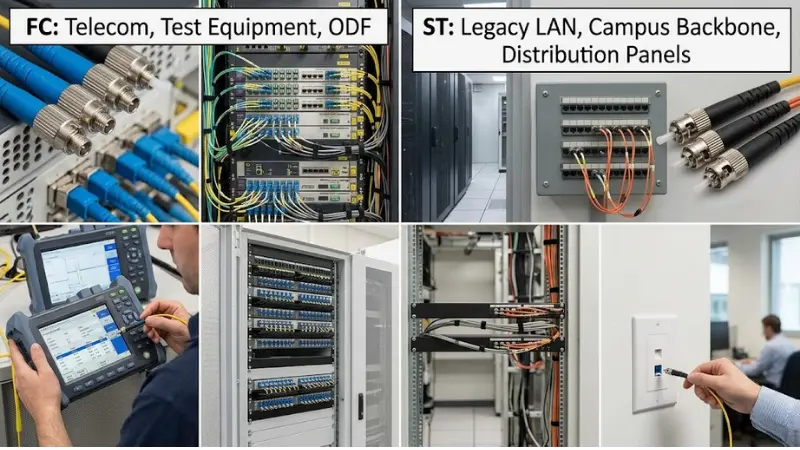

FC กับ ST: การใช้งานทั่วไป

ในกรณีที่มีการใช้ขั้วต่อ FC ทั่วไป

ตัวเชื่อมต่อ FC ยังคงใช้งานได้ในหลายพื้นที่ซึ่งข้อต่อแบบเกลียวมีข้อได้เปรียบที่ชัดเจน:

• อุปกรณ์ส่งสัญญาณโทรคมนาคมอุปกรณ์สำนักงานกลาง - จำนวนมากยังคงใช้อินเทอร์เฟซ FC สำหรับการเชื่อมต่อฝั่งลำตัว-
• เครื่องมือทดสอบทางแสง- OTDR มิเตอร์วัดกำลังแสง และแหล่งกำเนิดแสงมักมาพร้อมกับพอร์ต FC เนื่องจากการเชื่อมต่อแบบสกรู-จะช่วยลดความแปรปรวนในการวัดในระหว่างการทดสอบซ้ำๆ
• กรอบการกระจายแสง- ในสภาพแวดล้อมส่วนหัวของโทรคมนาคมและ CATV อะแดปเตอร์ FC ยังคงพบเห็นได้ทั่วไปบนแผงแพทช์ ODF ซึ่งการเชื่อมต่อยังคงอยู่เป็นเวลาหลายเดือนหรือหลายปี
• ระบบไฟเบอร์อุตสาหกรรมและการทหารสภาพแวดล้อม - ที่มีการสั่นสะเทือนอย่างต่อเนื่องจะได้รับประโยชน์จากการยึดเธรด

หากคุณกำลังจัดหาตัวเชื่อมต่อหรือชุดประกอบ FC สำหรับแอปพลิเคชันใดๆ เหล่านี้ โปรดตรวจสอบของเราสายแพทช์ไฟเบอร์เอฟซีและผมเปียไฟเบอร์ FCหน้าผลิตภัณฑ์สำหรับข้อมูลจำเพาะและตัวเลือกการปรับแต่ง

ตำแหน่งที่ใช้ตัวเชื่อมต่อ ST ทั่วไป

ตัวเชื่อมต่อ ST มักพบในโครงสร้างพื้นฐานแบบเดิมและสภาพแวดล้อมการกระจายบางอย่าง:

• แกนหลัก LAN มัลติโหมด- อาคารสำนักงานและเครือข่ายวิทยาเขตหลายแห่งที่สร้างขึ้นในช่วงทศวรรษ 1990 และ 2000 ใช้ตัวเชื่อมต่อ ST ที่มีไฟเบอร์มัลติโหมด 62.5/125 µm หรือ 50/125 µm
• แผงกระจายไฟเบอร์และช่องจ่ายไฟติดผนัง - กล่องเทอร์มินัลไฟเบอร์ในการติดตั้งรุ่นเก่ามักใช้อะแดปเตอร์ ST
• การบำรุงรักษาและความชอบ-สำหรับ-การเปลี่ยนทดแทน- เมื่อเปลี่ยนสายแพตช์หรือผมเปียที่ล้มเหลวในเครือข่ายที่ใช้ ST อยู่แล้ว การจับคู่ประเภทตัวเชื่อมต่อที่มีอยู่มักเป็นวิธีที่ปลอดภัยที่สุด

สำหรับความต้องการการเปลี่ยน ST โปรดดูของเราสายแพทช์ไฟเบอร์ STและอะแดปเตอร์ไฟเบอร์ STตัวเลือก

คุณสามารถเชื่อมต่อพอร์ต FC และ ST เข้าด้วยกันได้หรือไม่?

ไม่มีตัวเชื่อมต่อ - FC และ ST ไม่สามารถเชื่อมต่อได้โดยตรง แม้ว่าทั้งคู่จะใช้ปลอกโลหะขนาด 2.5 มม. แต่ตัวเรือนตัวเชื่อมต่อและอินเทอร์เฟซของอะแดปเตอร์ก็เข้ากันไม่ได้ทางกลไก น็อตเกลียวของตัวเชื่อมต่อ FC จะไม่เข้าปะทะกับช่องเสียบดาบปลายปืนของอะแดปเตอร์ ST และในทางกลับกัน

หากคุณต้องการเชื่อมโยงพอร์ต FC เข้ากับพอร์ต ST คุณมีสองทางเลือกที่ใช้งานได้จริง:

• สายแพตช์ไฮบริด FC-ถึง-ST- สายเคเบิลเส้นเดียวที่มีขั้วต่อ FC ที่ปลายด้านหนึ่งและขั้วต่อ ST ที่ปลายอีกด้านหนึ่ง นี่เป็นโซลูชันที่สะอาดที่สุดและแนะนำคู่แต่งงานเพียงคู่เดียวต่อปลาย
• อะแดปเตอร์ไฮบริด FC- ถึง-ST- ข้อต่อกั้นที่ยอมรับขั้วต่อ FC ที่ด้านหนึ่งและขั้วต่อ ST ที่อีกด้านหนึ่ง มีประโยชน์เมื่อคุณมีสายแพทช์ที่ปลายแต่ละด้านอยู่แล้ว

ก่อนที่จะสั่งซื้อตัวเลือกใดตัวเลือกหนึ่ง ให้ยืนยันสามสิ่ง:โหมดไฟเบอร์ (โหมดเดี่ยว-หรือมัลติโหมด), ที่ปลาย-ประเภทขัดหน้า (PC, UPC หรือ APC)และโครงสร้างสายเคเบิล (เริมหรือดูเพล็กซ์). สิ่งเหล่านี้ที่ไม่ตรงกันจะทำให้เกิดการสูญเสียหรือความเสียหายที่มากเกินไปต่อส่วนหน้าของไฟเบอร์

การระบุฟิลด์ 3 ขั้นตอน: FC หรือ ST?

เมื่อคุณพบขั้วต่อไฟเบอร์โลหะทรงกลมและจำเป็นต้องระบุอย่างรวดเร็ว ให้ใช้กระบวนการสาม-ขั้นตอนนี้:

ขั้นตอนที่ 1: ตรวจสอบกลไกการมีเพศสัมพันธ์ดูว่าตัวเชื่อมต่อเชื่อมต่อกับอะแดปเตอร์อย่างไร น็อตเกลียว=FC. ดาบปลายปืนแท็บและช่อง=ST.

ขั้นตอนที่ 2: ทดสอบการล็อคหากคุณต้องการหมุนขั้วต่อหลาย ๆ รอบเพื่อขันให้แน่น นั่นเป็นการยืนยัน FC หากล็อคด้วยการกดและบิดสั้นๆ (ประมาณหนึ่งในสี่รอบ) นั่นจะเป็นการยืนยัน ST

ขั้นตอนที่ 3: อ่านเครื่องหมายขั้วต่อหรือสายเคเบิลสายแพทช์คอดและผมเปียจำนวนมากมีประเภทตัวเชื่อมต่อพิมพ์อยู่บนแจ็คเก็ตสายเคเบิลหรือรองเท้าบู๊ต มองหาเครื่องหมาย เช่น "FC/UPC" "FC/APC" "ST/UPC" หรือ "ST/PC" หากไม่มีเครื่องหมาย แสดงว่าการทดสอบกลไกการล็อคจากขั้นตอนที่ 2 ถือเป็นที่สิ้นสุด

สำหรับภาพรวมที่กว้างขึ้นของวิธีการระบุตัวเชื่อมต่อไฟเบอร์ที่แตกต่างกัน สมาคมไฟเบอร์ออปติกจะคงไว้ซึ่งประโยชน์คู่มือระบุตัวเชื่อมต่อภาพ.

FC vs ST vs LC vs SC: เมื่อใดที่ควรพิจารณาตัวเชื่อมต่ออื่น ๆ

FC และ ST เป็นประเภทตัวเชื่อมต่อที่กำหนดไว้แล้ว แต่ไม่ใช่ตัวเลือกที่เหมาะสมสำหรับการติดตั้งใหม่เสมอไป นี่คือกรอบการตัดสินใจอย่างรวดเร็ว:

ตัวเชื่อมต่อที่ถูกต้องไม่จำเป็นต้องเป็นตัวเชื่อมต่อใหม่ล่าสุด - แต่เป็นตัวเชื่อมต่อที่ตรงกับอินเทอร์เฟซของอุปกรณ์ แผงอะแดปเตอร์ ประเภทไฟเบอร์ และขั้นตอนการบำรุงรักษา เพื่อการเปรียบเทียบวิชาเอกทั้งหมดให้กว้างขึ้นประเภทตัวเชื่อมต่อไฟเบอร์ออปติกโปรดดูคำแนะนำเฉพาะของเรา

ข้อผิดพลาดทั่วไปเมื่อทำงานกับตัวเชื่อมต่อ FC และ ST

ตัดสินโดยรูปทรงกลมเท่านั้น

ทั้ง FC และ ST มีตัวเครื่องเป็นโลหะทรงกลม - และมีขั้วต่อพิเศษบางอย่างเช่น SMA เช่นกัน การดูรูปร่างเพียงอย่างเดียวจะนำไปสู่ความผิดพลาด ตรวจสอบกลไกการล็อคก่อนทุกครั้ง

ละเว้นการจับคู่อแด็ปเตอร์

ขั้วต่อ FC ต้องใช้อะแดปเตอร์ FC ที่มีเกลียวภายใน ขั้วต่อ ST ต้องใช้อะแดปเตอร์ ST พร้อมช่องดาบปลายปืน หากขั้วต่อไม่ได้อยู่ในตำแหน่งที่ถูกต้องในอะแดปเตอร์ อย่าฝืน - อาจทำให้ส่วนหน้าปลายของปลอกหรือปลอกปรับตำแหน่งของอะแดปเตอร์เสียหายได้

ประเภทคอนเนคเตอร์สับสนกับประเภทโปแลนด์

FC และ ST อธิบายโครงสร้างทางกลของตัวเชื่อมต่อพีซี, UPC และ APCอธิบายรูปทรงการขัดเงาผิวหน้าของปลายไฟเบอร์- สิ่งเหล่านี้เป็นข้อกำหนดที่เป็นอิสระ ขั้วต่อ FC สามารถเป็น FC/PC, FC/UPC หรือ FC/APC ขั้วต่อ ST สามารถเป็น ST/PC หรือ ST/UPC การขัดเงา APC บนตัวเชื่อมต่อ ST เป็นเรื่องแปลก แต่ก็ใช่ว่าจะเป็นไปไม่ได้ ตรวจสอบทั้งประเภทคอนเนคเตอร์และประเภทการขัดเงาก่อนสั่งซื้อทุกครั้ง

การผสมโหมดเดี่ยว-และมัลติโหมดโดยไม่ต้องตรวจสอบ

ขั้วต่อ FC และ ST มีให้เลือกทั้งสองแบบโหมดเดี่ยว-และมัลติโหมดรุ่นต่างๆ ขนาดรูปลอกโลหะจะแตกต่างกัน (โดยทั่วไปคือ 126 µm สำหรับไฟเบอร์โหมดเดี่ยว- 9/125 และ 127 µm สำหรับไฟเบอร์มัลติโหมด 50/125 หรือ 62.5/125) การใช้ผิดประเภทอาจทำให้เกิดการสูญเสียการแทรกสูงหรือการเชื่อมต่อที่ไม่น่าเชื่อถือ ยืนยันข้อกำหนดโหมดไฟเบอร์ ขนาดแกน และความยาวคลื่น ก่อนที่จะเปลี่ยนตัวเชื่อมต่อหรือสายแพทช์ใดๆ

การเปลี่ยนส่วนประกอบหนึ่งชิ้นโดยไม่ตรวจสอบลิงก์แบบเต็ม

ลิงค์ไฟเบอร์ประกอบด้วยตัวเชื่อมต่อ อะแดปเตอร์ สายแพทช์ ผมเปีย ถาดประกบ และพอร์ตอุปกรณ์ การเปลี่ยนสายแพตช์เดี่ยวโดยไม่ตรวจสอบประเภทตัวเชื่อมต่อ การขัดเงา โหมดไฟเบอร์ และโครงสร้างสายเคเบิลทั่วทั้งลิงก์ อาจทำให้เกิดปัญหาความเข้ากันได้ซึ่งยากจะแก้ไขในภายหลัง

รายการตรวจสอบการสั่งซื้อสำหรับสายแพทช์ FC และ ST

ก่อนที่จะซื้อสายแพทช์เอฟซีหรือสายแพทช์ STให้ตรวจสอบสิ่งต่อไปนี้:

• ประเภทขั้วต่อที่ปลายแต่ละด้าน- FC-FC, ST-ST, FC-ST, FC-SC, ST-LC หรือชุดค่าผสมอื่น
• โหมดไฟเบอร์- โหมดเดี่ยว- (OS2, 9/125 µm) หรือมัลติโหมด (OM1, OM2, OM3, OM4, OM5)
• ประเภทโปแลนด์- พีซี, UPC หรือ APC การจับคู่ตัวเชื่อมต่อ APC กับอะแดปเตอร์ UPC จะทำให้เกิดการสะท้อนกลับสูง และอาจเกิดความเสียหาย-ที่ใบหน้าได้
• ความยาวสายเคเบิล- วัดเส้นทางและเพิ่มความหย่อนให้เพียงพอสำหรับการตกแต่งและบรรเทาความเครียด
• โครงสร้างสายเคเบิล- เริม (หนึ่งไฟเบอร์) หรือดูเพล็กซ์ (สองไฟเบอร์)
• ประเภทเสื้อแจ็คเก็ต- ในอาคาร (PVC, LSZH), กลางแจ้ง, ยก- จัดอันดับ, ทนไฟ- หรือหุ้มเกราะ ขึ้นอยู่กับสภาพแวดล้อมในการติดตั้ง
• ความเข้ากันได้ของอะแดปเตอร์และแผง- ยืนยันว่าอะแดปเตอร์ในแผงที่มีอยู่หรือ ODF ของคุณตรงกับประเภทตัวเชื่อมต่อที่คุณกำลังสั่งซื้อ

เคล็ดลับการสั่งซื้อ:หากคุณกำลังจัดการรายการบำรุงรักษาสำหรับเครือข่ายเก่าที่มีพอร์ต FC และ ST แบบผสม ให้เก็บสายแพตช์ไฮบริด FC-ถึง-ST ไว้จำนวนเล็กน้อย ควบคู่ไปกับสาย FC-FC และ ST-ST มาตรฐาน ซึ่งจะช่วยหลีกเลี่ยงความล่าช้าในการจัดซื้อจัดจ้างฉุกเฉินเมื่อจำเป็นต้องมีการเชื่อมต่อข้าม-

คำถามที่พบบ่อย

ฉันสามารถเสียบขั้วต่อ ST เข้ากับอะแดปเตอร์ FC ได้หรือไม่

ไม่ อะแดปเตอร์ FC มีเกลียวสกรูภายใน ในขณะที่ขั้วต่อ ST ใช้แถบดาบปลายปืน กลไกทั้งสองเข้ากันไม่ได้ คุณต้องมีอะแดปเตอร์ไฮบริดหรือสายแพตช์ไฮบริดเพื่อเชื่อมต่ออินเทอร์เฟซ FC และ ST

ขั้วต่อ FC และ ST ใช้ขนาดปลอกโลหะเท่ากันหรือไม่

ใช่. โดยทั่วไปแล้วตัวเชื่อมต่อทั้ง FC และ ST จะใช้ปลอกโลหะเซรามิกเซอร์โคเนียขนาด 2.5 มม. ซึ่งเป็นเส้นผ่านศูนย์กลางเดียวกันกับที่ใช้ขั้วต่อ SC. อย่างไรก็ตาม ตัวเรือนตัวเชื่อมต่อ กลไกการล็อค และอินเทอร์เฟซของอะแดปเตอร์ล้วนแตกต่างกัน ดังนั้นจึงใช้แทนกันไม่ได้แม้ว่าจะใช้ขนาดปลอกโลหะเดียวกันก็ตาม

FC หรือ ST ดีกว่าสำหรับไฟเบอร์โหมดเดี่ยว-หรือไม่

ทั้งสองแบบสามารถใช้ได้กับไฟเบอร์โหมดเดี่ยว- ในอดีตตัวเชื่อมต่อ FC พบได้ทั่วไปมากขึ้นในสภาพแวดล้อมโทรคมนาคมโหมด-เดียวและสภาพแวดล้อมการทดสอบ ส่วนหนึ่งเป็นเพราะข้อต่อแบบเกลียวให้การเชื่อมต่อที่เสถียรและทำซ้ำได้ - ซึ่งมีความสำคัญต่อความแม่นยำในการวัด ตัวเชื่อมต่อ ST มีความเชื่อมโยงกับเครือข่าย LAN แบบหลายโหมดมากกว่า แม้ว่าจะมีสายแพตช์ ST โหมดเดี่ยว-และผมเปียก็ตาม ตัวเลือกขึ้นอยู่กับพอร์ตอุปกรณ์ของคุณและโครงสร้างพื้นฐานที่มีอยู่มากกว่าโหมดไฟเบอร์เอง

ขั้วต่อ FC ล้าสมัยหรือไม่?

ยัง. ตัวเชื่อมต่อ FC กำลังลดลงในการติดตั้งใหม่ เนื่องจากตัวเชื่อมต่อ LC และ SC ให้การเชื่อมต่อที่เร็วขึ้น ความหนาแน่นของพอร์ตที่สูงขึ้น และต้นทุนที่ต่ำกว่า อย่างไรก็ตาม FC ยังคงมีการใช้อย่างแข็งขันในระบบโทรคมนาคมแบบเดิม อุปกรณ์ทดสอบแสง เครือข่ายใยแก้วทหาร และการใช้งานทางอุตสาหกรรมบางอย่าง หากอุปกรณ์ของคุณมีพอร์ต FC คุณควรใช้ตัวเชื่อมต่อ FC แทนที่จะใช้อะแดปเตอร์โดยไม่จำเป็น

ตัวเชื่อมต่อ ST ยังคงใช้ในเครือข่ายสมัยใหม่หรือไม่

ตัวเชื่อมต่อ ST ไม่ค่อยมีการระบุในการออกแบบเครือข่ายใหม่ อย่างไรก็ตาม สิ่งเหล่านี้ยังคงปรากฏอยู่อย่างกว้างขวางใน LAN ของวิทยาเขตที่มีอยู่ การสร้างแบ็คโบน และแผงกระจายไฟเบอร์ที่ติดตั้งก่อนกลางปี ​​2010 สำหรับงานบำรุงรักษาและเปลี่ยนทดแทนบนเครือข่ายเหล่านี้ ตัวเชื่อมต่อ ST ยังคงเป็นรายการจัดซื้อตามปกติ

เหตุใดขั้วต่อ FC จึงพบได้ทั่วไปในอุปกรณ์ทดสอบ

เครื่องทดสอบด้านแสง เช่น OTDR และมิเตอร์กำลังต้องการการเชื่อมต่อที่เสถียรและทำซ้ำได้ เนื่องจากการเปลี่ยนแปลงเพียงเล็กน้อยในการสูญเสียการแทรกจะส่งผลต่อความแม่นยำในการวัด คัปปลิ้งแบบเกลียวของตัวเชื่อมต่อ FC จะยึดปลอกโลหะให้เข้าที่อย่างแน่นหนา และขจัดปัญหาการหย่อนเล็กน้อยที่อาจเกิดขึ้นจากการกด-ตัวเชื่อมต่อแบบดึงหรือแบบดาบปลายปืน สิ่งนี้ทำให้ FC เป็นอินเทอร์เฟซที่ต้องการสำหรับพอร์ตทดสอบ แม้ว่าเครื่องมือรุ่นใหม่ๆ จำนวนมากจะมีตัวเลือก SC หรือ LC ก็ตาม

ความแตกต่างระหว่างขั้วต่อ FC และ SC คืออะไร?

FC ใช้สกรูเกลียว-บนข้อต่อ ในขณะที่ SC ใช้กลไกการล็อคแบบกด- โดยทั่วไปแล้ว SC จะเชื่อมต่อได้เร็วกว่าและพบได้ทั่วไปในระบบ FTTH และ PON สำหรับการเปรียบเทียบโดยละเอียด โปรดดูบทความของเราเกี่ยวกับความแตกต่างระหว่างตัวเชื่อมต่อไฟเบอร์ SC และ FC.

บทสรุป

ขั้วต่อ FC และ ST มีลักษณะคล้ายกันเนื่องจากทั้งคู่มีตัวเครื่องเป็นโลหะทรงกลมและมีปลอกโลหะขนาด 2.5 มม. แต่ความแตกต่างจะชัดเจนเมื่อคุณตรวจสอบกลไกการล็อค: ขันสกรู FC ด้วยน็อตเกลียว ST ล็อคแบบบิดดาบปลายปืน

FC เป็นตัวเลือกที่ดีกว่าเมื่อคุณต้องการการเชื่อมต่อที่แน่นหนาและทนทานต่อแรงสั่นสะเทือน-สำหรับพอร์ตเชื่อมต่อโทรคมนาคมแบบคงที่ - อุปกรณ์ทดสอบ แผงแพทช์ ODF ST เป็นตัวเลือกที่ใช้งานได้จริงเมื่อคุณดูแลรักษา LAN เดิมหรือเครือข่ายการกระจายที่ใช้อะแดปเตอร์ ST อยู่แล้ว และต้องการการเชื่อมต่อและตัดการเชื่อมต่อที่รวดเร็ว

ก่อนสั่งซื้อหรือเปลี่ยนตัวเชื่อมต่อใดๆ ให้ยืนยันลิงก์แบบเต็ม: ประเภทของตัวเชื่อมต่อ, ประเภทการขัดเงา, โหมดไฟเบอร์, ความยาวสายเคเบิล, ระดับแจ็คเก็ต และความเข้ากันได้ของอะแดปเตอร์ การได้รับรายละเอียดเหล่านี้ในขั้นตอนการจัดซื้อจะช่วยป้องกันความล่าช้าในการติดตั้งและหลีกเลี่ยงปัญหาด้านประสิทธิภาพในภาคสนาม หากคุณต้องการความช่วยเหลือในการเลือกสิ่งที่ถูกต้องขั้วต่อไฟเบอร์ออปติกหรือการกำหนดค่าสายแพตช์สำหรับโครงการของคุณ ทีมเทคนิคของเราสามารถช่วยตรวจสอบข้อกำหนดและคำสั่งซื้อที่กำหนดเองได้
