วิธีเลือกผมเปียไฟเบอร์ออปติก: ข้อมูลจำเพาะและคู่มือผู้ซื้อ

วางเอกสารข้อมูลของซัพพลายเออร์สองรายการเคียงข้างกัน จากนั้นทั้งคู่จะอ่านได้IL น้อยกว่าหรือเท่ากับ 0.3 dB, RL มากกว่าหรือเท่ากับ 50 dB. สั่งซื้อจากทั้งสองแห่ง ประกบกันเป็น ODF เดียวกัน และงบประมาณลิงก์ที่วัดได้อาจแตกต่างกัน ข้อมูลจำเพาะผมเปียไฟเบอร์ออปติกสองข้อสามารถอ้างอิงถึงขีดจำกัดเดียวกันในขณะที่อธิบายผลิตภัณฑ์ที่แตกต่างกันอย่างมาก เนื่องจากตัวเลขที่เขียนโดยไม่มีวิธีการวัดไม่ใช่ข้อกำหนด มันเป็นข้อเรียกร้องทางการตลาด

ช่องว่างนั้นเป็นจุดเริ่มต้นของข้อพิพาทในการจัดส่งส่วนใหญ่ เมื่อปิดถาดแล้วและมีการติดตาม OTDR อยู่ตรงหน้าลูกค้า จะไม่มีใครสามารถตัดสินใจย้อนหลังได้ว่าค่าที่เสนอ 0.3 dB นั้นวัดเทียบกับสายอ้างอิงหรือเป็นค่าผสมแบบสุ่ม ไม่ว่าอะแดปเตอร์ในแผงจะอยู่ในระดับประสิทธิภาพเดียวกันกับตัวเชื่อมต่อ หรือรุ่นของ-มาตรฐานการตรวจสอบใบหน้าส่วนท้ายรุ่นใดที่โรงงานให้คะแนน

คู่มือนี้ไม่ได้อธิบายว่าผมเปียคืออะไรหรือแตกต่างจากสายแพทช์อย่างไร ประเด็นดังกล่าวได้กล่าวถึงแล้วในบันทึกของเราความแตกต่างระหว่างผมเปียไฟเบอร์และสายแพทช์. สิ่งต่อไปนี้จะแคบกว่า: เส้นเก้าบรรทัดที่อยู่ในข้อกำหนด สิ่งที่แต่ละบรรทัดควบคุมจริง และสิ่งที่เกิดขึ้นบนไซต์เมื่อบรรทัดใดบรรทัดหนึ่งเว้นว่างไว้

ทุกอย่างด้านล่างจะแมปกับหนึ่งในฟิลด์เหล่านี้ หาก RFQ ของคุณระบุทั้งเก้ารายการ แสดงว่าซัพพลายเออร์สองรายเสนอราคาผลิตภัณฑ์เดียวกันและการเปรียบเทียบราคาจะมีความหมาย หากระบุเป็นสี่ แสดงว่าคุณกำลังเปรียบเทียบใบเสนอราคาสำหรับผลิตภัณฑ์ที่แตกต่างกัน

ชื่อฟิลด์เป็นครึ่งง่าย RFQ ที่ใช้งานได้ประกอบด้วยสามคอลัมน์มากกว่าหนึ่งคอลัมน์ โดยระบุข้อกำหนดของผู้ซื้อ การตอบสนองของซัพพลายเออร์ และหลักฐานการยอมรับสำหรับข้อกำหนดผมเปียไฟเบอร์ออปติกทั้งเก้าข้อ เนื่องจากฟิลด์ที่ซัพพลายเออร์ได้รับอนุญาตให้เว้นว่างไว้นั้นเป็นฟิลด์ที่ได้รับการตัดสินใจในโรงงาน แทนที่จะเป็นโดยคุณ หลักฐานการยอมรับใดที่ควรค่าแก่การเรียกร้องสำหรับแต่ละบรรทัดคือสิ่งที่ส่วนที่เหลือของบทความนี้กำหนด

บรรทัดข้อมูลจำเพาะ 1 และ 2: โหมดเดี่ยวเทียบกับการเลือกผมเปียไฟเบอร์แบบมัลติโหมดและอินเทอร์เฟซตัวเชื่อมต่อ

"โหมดเดี่ยว-" ไม่ใช่ข้อกำหนด ผมเปียไฟเบอร์ออปติกโหมดเดี่ยวที่สร้างขึ้นบน G.652D มาตรฐานมีพฤติกรรมแตกต่างจากผมเปียที่สร้างบน G.657A2 ซึ่งความไวของ Macrobend ที่ลดลงทำให้ทนต่อการขดแน่นยิ่งขึ้น ในกรณีที่รูปทรงของถาดทำให้ระยะหย่อนอยู่เหนือรัศมีการโค้งงอขั้นต่ำที่ระบุของไฟเบอร์ G.652D จึงเป็นคำตอบที่ถูกต้องและราคาถูกกว่า ในกล่องเทอร์มินัล FTTH ขนาดกะทัดรัด กล่องหุ้ม-ติดผนังและคาสเซ็ตหนาแน่นซึ่งขดลวดถูกบังคับให้เข้าใกล้ขีดจำกัดนั้น การระบุ G.657A1 หรือ A2 ช่วยลดความเสี่ยง-การสูญเสียมาโครโค้งงอซึ่งทำให้เกิดพฤติกรรม-ที่ขึ้นกับอุณหภูมิเป็นระยะๆ ซึ่งติดตามได้ยากมากเมื่อเติมเฟรมแล้ว



คำถามสองข้อที่แยกจากกันจะถูกรวมเป็นคำถามเดียวทางฝั่งมัลติโหมด ความเข้ากันได้ทางเรขาคณิตเป็นสิ่งแรก: เส้นใย 50/125 µm (OM3, OM4, OM5) เชื่อมต่อกันทางกายภาพ ในขณะที่การรวมเข้ากับ 62.5/125 µm OM1 จะสร้างขนาดแกน-ที่ไม่ตรงกันซึ่งไม่สามารถแก้ไขได้ด้วยการปรับปรุงการจัดแนวรอยต่อเพียงอย่างเดียว แบนด์วิธโมดอลเป็นอันที่สองและเป็นอิสระ: แชนเนลที่สร้างจากเกรดผสมจะดำเนินการกับแบนด์วิดท์โมดอลที่มีประสิทธิภาพต่ำที่สุดในนั้น ดังนั้นลิงค์ OM4 ที่เงียบ ๆ มีผมเปียไฟเบอร์ออปติกมัลติโหมด OM3 จะต้องได้รับการตรวจสอบเทียบกับความยาวและอัตราเส้นจริง แทนที่จะถือว่ายอมรับได้

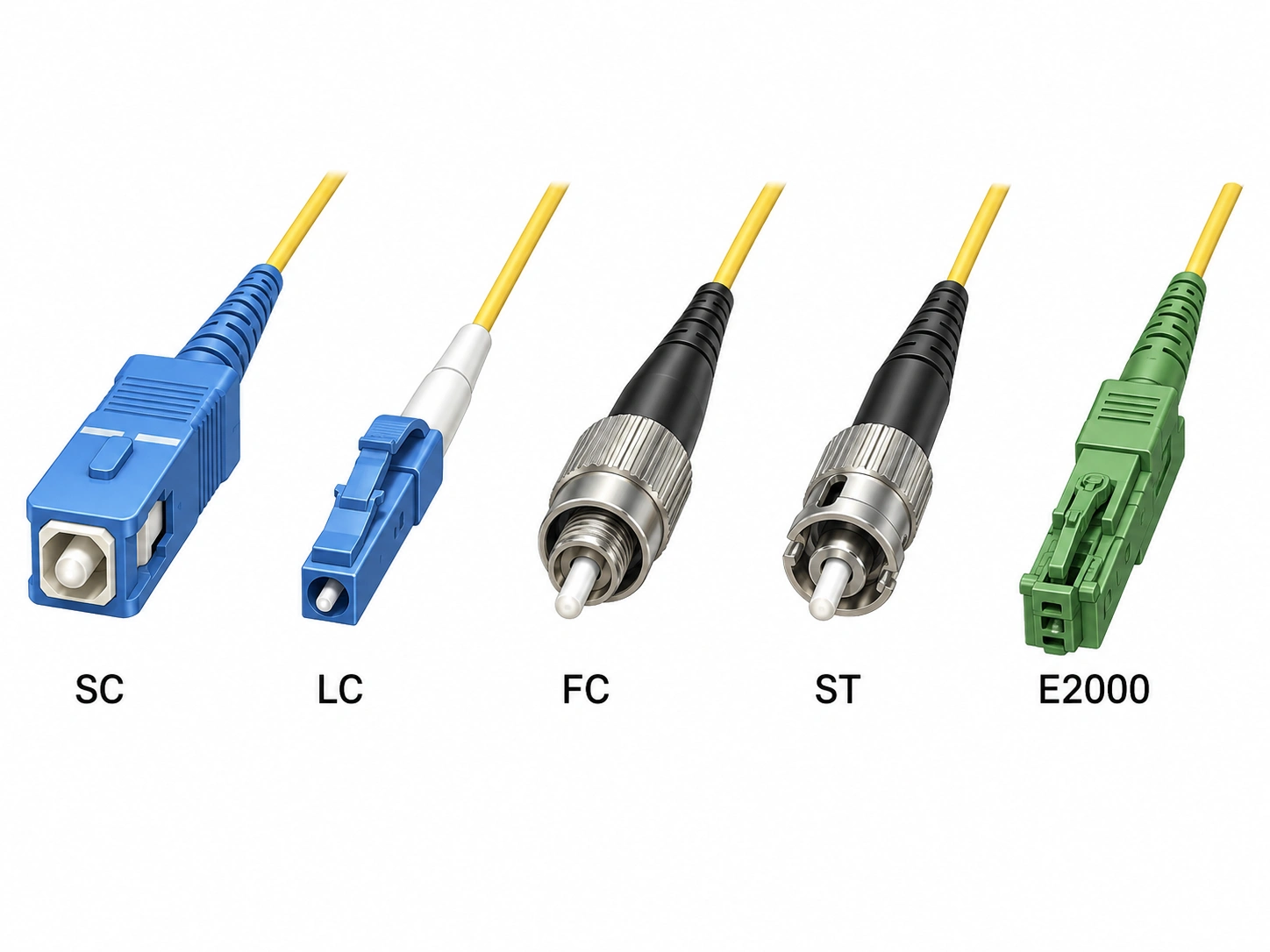

ตัวเลือกตัวเชื่อมต่อนั้นมีกลไกมากกว่าแบบออปติคอล LC ครองพาเนลที่มีความหนาแน่นสูง- เนื่องจากมีจำนวนพอร์ตเป็นสองเท่าต่อยูนิตแร็ค SC ยังคงเป็นมาตรฐานทั่วทั้ง GPON และเลเยอร์การเข้าถึง FTTH ส่วนใหญ่ และ FC ยังคงอยู่ในการทดสอบและการวัดผล และในเฟรมโทรคมนาคมรุ่นเก่า ก่อนจะละทิ้งมันไป.อินเทอร์เฟซ FC แบบเธรดและตำแหน่งที่ยังคงได้รับตำแหน่งคุ้มค่าที่จะตรวจสอบ E2000 ปรากฏขึ้นเมื่อมีการกำหนดอินเทอร์เฟซการสูญเสีย-ผลตอบแทนสูง-แบบปิด สิ่งสำคัญในบรรทัดข้อมูลจำเพาะคือการตั้งชื่อชิ้นส่วน IEC 61754 ที่เกี่ยวข้องพร้อมกับตระกูลตัวเชื่อมต่อ เนื่องจากนั่นคือสิ่งที่กำหนดรูปทรงการจับคู่ที่แผงและอะแดปเตอร์ของคุณสร้างขึ้น

ใบหน้าด้านท้ายของ UPC มีลักษณะเป็นรูปโดมและมีคู่ที่แบนราบกับคู่ของมัน พื้นผิวด้านท้ายของ APC กราวด์ที่ 8 องศา ซึ่งควบคุมแสงสะท้อนออกจากแกนกลางและเข้าสู่แผ่นหุ้ม ผลที่ตามมาในทางปฏิบัติคือการสูญเสียผลตอบแทน อินเทอร์เฟซแบบทำมุมจะถูกระบุในพื้นที่มากกว่าหรือเท่ากับ 60 dB เมื่อเชื่อมต่อและอินเทอร์เฟซหน้าสัมผัสทางกายภาพ-รอบๆ ขอบเขตมากกว่าหรือเท่ากับ 50–55 dB และความแตกต่างที่สำคัญที่สุดคือเมื่อพลังงานที่สะท้อนกลับลดระดับสัญญาณลงอย่างมาก ซึ่งหมายความว่าการกระจาย PON และ FTTx, การซ้อนทับ CATV, DWDM และการขนส่ง RF แบบอะนาล็อก สำหรับ LAN องค์กร ลิงก์ข้อมูลดิจิทัลมาตรฐาน และช่องศูนย์ข้อมูลโหมด-เดียวส่วนใหญ่ ผมเปียไฟเบอร์ออปติก UPC ที่ตรงตามข้อกำหนดการสูญเสียส่งคืน 50 dB ก็เพียงพอแล้ว โดยมีเงื่อนไขว่าค่าเผื่อการสะท้อนกลับของตัวรับส่งสัญญาณจะต้องได้รับการตรวจสอบแทนที่จะสันนิษฐานไว้

ประเภทภาษาโปแลนด์ไม่ใช่ช่องต่อ-รายการ แต่เป็นช่อง-ทั้งช่อง ผมเปีย อะแดปเตอร์ พอร์ตแผงแพทช์ และอินเทอร์เฟซอุปกรณ์ทั้งหมดต้องสอดคล้องกัน และ RFQ ควรระบุการขัดเงาสำหรับผมเปียไฟเบอร์ออปติกทุกตัวและอะแดปเตอร์ทุกตัวในช่อง แทนที่จะถือว่าผู้ติดตั้งจะสังเกตเห็น เรขาคณิตของอินเทอร์เฟซที่อยู่ด้านหลังมุมนั้นทำงานผ่านการแยกย่อยของเราตัวเชื่อมต่อ APC แตกต่างจาก UPC อย่างไร.

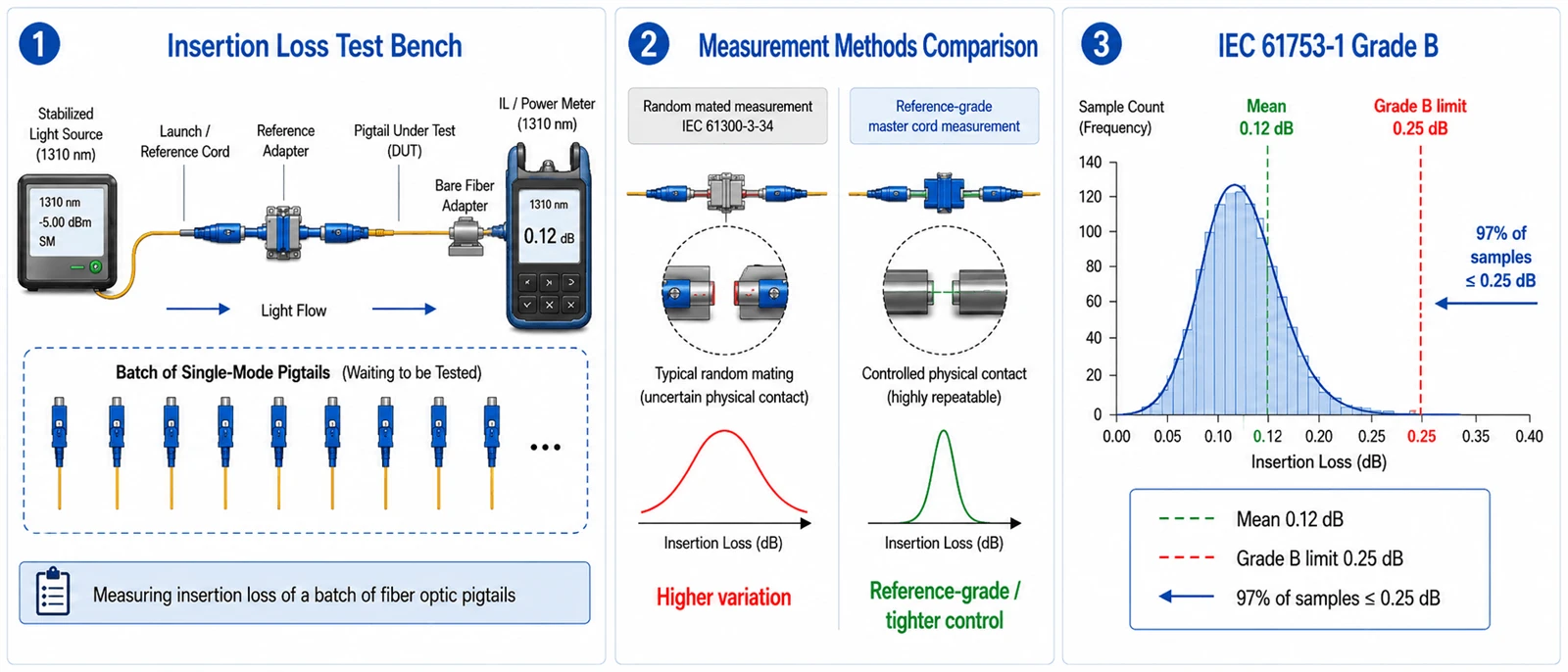

การสูญเสียการแทรกสำหรับคู่ตัวเชื่อมต่อสามารถอธิบายได้สองวิธี เมื่อวัดเทียบกับสายหลักเกรดอ้างอิง- (ขั้วต่อที่ได้รับการปรับแต่งและควบคุมอย่างแน่นหนาซึ่งเก็บไว้สำหรับมาตรวิทยา) ขั้วต่อการผลิตจะสร้างรูปทรงที่สวยงาม วัดกันเป็นคู่สุ่มเมื่อเชื่อมต่อตัวเชื่อมต่อจากแบทช์เข้ากับตัวเชื่อมต่ออื่น การกระจายจะกว้างขึ้น เนื่องจากตำแหน่งแกนกลางของปลอกโลหะทั้งสองไม่ได้รับการชดเชยโดยพันธมิตรในอุดมคติอีกต่อไป ตัวเลขทั้งสองมีความเที่ยงตรงและไม่ใช่ตัวเลขเดียวกัน ซึ่งเป็นสาเหตุที่มาตรฐานการสูญเสียการใส่ผมเปียของไฟเบอร์ออปติกที่คุณอ้างถึงมีความสำคัญมากกว่าตัวเลขที่คุณยกมา

IEC 61753-1 แก้ไขความกำกวมโดยการกำหนดเกรดการลดทอนทางสถิติบนพื้นฐานการสุ่ม ด้วยวิธีการวัดคงที่เป็น IEC 61300-3-34 เกรด B ถูกระบุเป็นค่าเฉลี่ยที่หรือต่ำกว่า 0.12 dB โดยมีสูงสุด 0.25 dB สำหรับตัวอย่างอย่างน้อย 97%, เกรด C สูงสุด 0.50 dB โดยมีค่าเฉลี่ย 0.25 dB และเกรด D สูงสุด 1.0 dB ตัวอย่างเดียวที่ส่งผ่านที่ 0.3 dB กับสายอ้างอิงถือเป็นข้อความที่อ่อนแอกว่าชุดที่เป็นไปตามเกรด B มาก อ้างอิงมาตรฐานด้วยฉบับปัจจุบันและการแก้ไขในบรรทัด RFQ เช่นเดียวกับที่คุณจะอ้างอิงเอกสารการยอมรับอื่นๆ

ความแตกต่างประการหนึ่งหายไปตลอดเวลา รวมถึงเอกสารข้อมูลทางเทคนิคจากซัพพลายเออร์ที่ควรรู้ดีกว่าด้วยเกรดการลดทอนและเกรดการสูญเสียคืนเป็นสเกลคู่ขนานสองระดับ ไม่ใช่หนึ่งระดับตัวอักษรเกรด B, C และ D อธิบายการสูญเสียการแทรก การสูญเสียย้อนกลับมีการระบุแยกกัน โดยมีระดับอินเทอร์เฟซแบบมุม-กำหนดไว้ที่มากกว่าหรือเท่ากับ 60 dB การเขียน "เกรด B" บน RFQ จึงไม่ได้กล่าวถึงสิ่งใดเกี่ยวกับการสะท้อนแสงเลย และผมเปียไฟเบอร์ออปติกสามารถตอบสนองเกรด B ในขณะที่แบกรับการสูญเสียผลตอบแทนที่ซัพพลายเออร์เลือกสร้าง ระบุทั้งสองอย่าง

เกรด B ต้องมีการปฐมนิเทศแกนควบคุม

โดยทั่วไปการบรรลุเกรด B จำเป็นต้องควบคุมตำแหน่งที่แกนไฟเบอร์อยู่สัมพันธ์กับแกนปลอกโลหะ ซึ่งในทางปฏิบัติหมายถึงผู้ประกอบจะปรับทิศทางและแก้ไขปลอกโลหะ เพื่อให้แกนเยื้องศูนย์ตกไปในทิศทางที่ทราบ ซัพพลายเออร์ที่ไม่มีขั้นตอนดังกล่าวสามารถผลิตตัวอย่างที่ดีได้ การผลิตสิ่งที่ดีการกระจายเป็นความสามารถที่แตกต่าง ซึ่งเป็นสาเหตุที่การปรับปรุง IEC 61755-3 ซีรีส์ 3 ได้มีการแก้ไขสถิติความเยื้องศูนย์หลักอย่างเป็นทางการสำหรับอินเทอร์เฟซเหล่านี้

อะแดปเตอร์เป็นส่วนหนึ่งของการเชื่อมต่อที่วัดได้

ปลอกคือส่วนที่ยึดปลอกหุ้มโคแอกเชียลสองตัว ดังนั้นอะแดปเตอร์พิกัดความเผื่อ-แบบหลวมสามารถป้องกันไม่ให้การเชื่อมต่อที่ประกอบแล้วเป็นไปตามการกระจายการลดทอนที่ต้องการ แม้ว่าผมเปียไฟเบอร์ออปติกระดับพรีเมียมจะอยู่ในเกรดก็ตาม ตรวจสอบว่าเป็นการเชื่อมต่อที่เชื่อมต่อแทนที่จะเป็นส่วนประกอบ นี่เป็นเรื่องง่ายที่จะพลาดอย่างแม่นยำเพราะการตรวจสอบที่เข้ามามักจะทดสอบผมเปียเพียงอย่างเดียว

ใต้ตัวเลขที่สูญเสียนั้นจะมีพารามิเตอร์ทางเรขาคณิตที่ทำให้เกิดสิ่งเหล่านี้ เช่น รัศมีความโค้ง ออฟเซ็ตเอเพ็กซ์ (จุดสูงสุดของโดมอยู่ห่างจากแกนไฟเบอร์แค่ไหน) และความสูงของไฟเบอร์ การยื่นออกมาหรือการตัดส่วนล่างของไฟเบอร์ที่สัมพันธ์กับปลอกโลหะ พวกเขาช่วยกันพิจารณาว่าแกนทั้งสองสัมผัสกันจริงภายใต้แรงสปริงหรือไม่ สิ่งเหล่านี้คือผลลัพธ์จากกระบวนการขัดเงา ไม่ใช่ตัวเลือกการออกแบบ ซึ่งเป็นเหตุผลว่าทำไมจึงเป็นวิธีที่เร็วที่สุดในการแยกแยะสายการผลิตที่ได้รับการควบคุมจากสายการผลิตที่รับเหมาช่วง

ความสะอาดก็อีกครึ่งหนึ่ง การปนเปื้อนที่ใบหน้า-ถูกระบุซ้ำๆ ทั่วทั้งอุตสาหกรรมว่าเป็นสาเหตุหลักของความล้มเหลวในเครือข่ายไฟเบอร์ที่ติดตั้ง และบนแกนโหมดเดี่ยวขนาด 9 µm- อนุภาคที่ติดอยู่ในบริเวณแกนกลางสามารถทำให้เกิดการลดทอนหรือการสะท้อนอย่างรุนแรง แทนที่จะเป็นเพียงส่วนขอบ นอกจากนี้ยังมีแนวโน้มที่จะแสดงเป็นการสูญเสียผลตอบแทนที่ลดลงก่อนที่จะแสดงเป็นการสูญเสียการแทรกที่ลดลง ดังนั้นการอ่านมิเตอร์กำลัง-จึงสามารถอยู่ภายในข้อมูลจำเพาะได้ในขณะที่ระบบที่เชื่อมโยงกันหรือถูกขยายกำลังเผาผลาญส่วนต่างอยู่แล้ว

ประสิทธิภาพการมองเห็นควบคุม และการตรวจสอบด้วยภาพไม่ได้ทำงานเพียงลำพัง

IEC 61300-3-35 ฉบับพิมพ์ครั้งที่ 3 ปี 2022 ระบุโดยตรงว่าการตรวจสอบด้วยภาพเป็นส่วนเสริมและไม่ได้แทนที่การวัดการลดทอนและการสูญเสียกลับคืน ก้าวไปอีกขั้น: ตัวเชื่อมต่อที่ได้รับการทำความสะอาดเศษที่หลวมแล้วแต่ยังคงล้มเหลว การตรวจสอบด้วยสายตาจะไม่ถูกปฏิเสธโดยอัตโนมัติ หากเป็นไปตามประสิทธิภาพการมองเห็นที่ระบุ (ไออีซี). ส่วนคำสั่ง RFQ ที่อ่านว่า "ปฏิเสธความล้มเหลวในการมองเห็น" จึงขัดแย้งกับมาตรฐานในปัจจุบัน เขียนกฎการยอมรับตามที่มาตรฐานเขียน โดยมีการตรวจสอบบวกกับคุณสมบัติทางแสงและประสิทธิภาพทางแสงที่ควบคุม

ระบุปีที่พิมพ์ เนื่องจากเกณฑ์มีการเปลี่ยนแปลง

ฉบับที่สามได้ลบข้อกำหนดการตรวจสอบสำหรับโซน C และ D ออก และเขียนส่วนของเกณฑ์โซน A และ B ใหม่ "สอดคล้องกับ IEC 61300-3-35" โดยไม่มีวันที่จึงไม่สามารถบังคับใช้ได้ เนื่องจากซัพพลายเออร์และผู้ซื้อสามารถให้คะแนนตามชุดกฎที่แตกต่างกัน และทั้งคู่ต่างก็บอกความจริง (ฟลุค เน็ตเวิร์คส์).

คัดเกรดอัตโนมัติและถือว่าบรรจุภัณฑ์เป็นส่วนหนึ่งของข้อมูลจำเพาะ

การตัดสินผ่าน/ไม่ผ่านโดยมนุษย์จะแตกต่างกันไปขึ้นอยู่กับช่างเทคนิค แสงโดยรอบ และจอแสดงผล ซึ่งทำให้การตัดสินใจยอมรับไม่สามารถ{0}ทำซ้ำได้ ในขณะที่การวิเคราะห์ภาพอัตโนมัติจะสร้างผลลัพธ์ที่สามารถแนบไปกับบันทึกเป็นชุดได้ บรรจุภัณฑ์มีความสำคัญมากกว่ารูปลักษณ์ภายนอก: บรรจุภัณฑ์ที่ไม่ปิดสนิท-ไม่ใช่การรับประกันความสะอาดในระยะยาว- ดังนั้น บรรจุภัณฑ์ที่ยังไม่เปิดจึงไม่ควรถือว่าสะอาด ฝาครอบกันฝุ่นและวิธีการบรรจุภัณฑ์อยู่ในเอกสารข้อมูลจำเพาะผมเปียไฟเบอร์ออปติก และการตรวจสอบภาคสนามก่อนการผสมพันธุ์ยังคงมีผลบังคับใช้ ไม่ว่าข้อมูลโรงงานจะดูดีเพียงใด

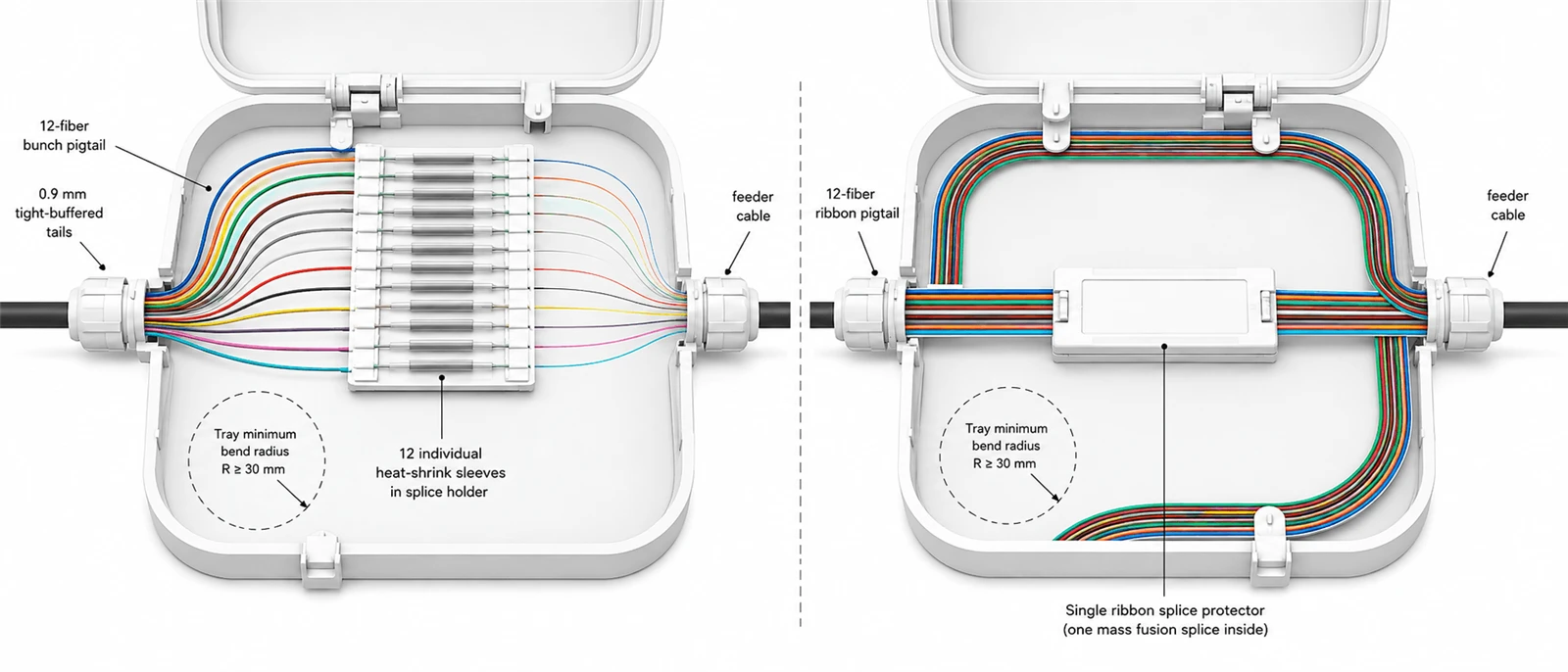

โครงสร้างถูกเลือกโดยสิ่งที่แนบมา โครงสร้างบัฟเฟอร์ที่แน่นหนา 0.9 มม.- เป็นค่าเริ่มต้นสำหรับงานถาดประกบ- เนื่องจากจะจัดเส้นทางและม้วนในถาดที่มีพื้นที่จำกัด ในขณะที่โครงสร้างแบบหุ้มแจ็คเก็ต 2.0 มม. และ 3.0 มม. จะเพิ่มการป้องกันการกระแทกและแรงดึงเมื่อมีการจัดการส่วนท้ายซ้ำ ๆ หรือออกจากกล่องหุ้ม แจ็คเก็ตที่หนักกว่าจะม้วนในถาดได้ยากกว่าอย่างเห็นได้ชัด ซึ่งสร้างให้มีรัศมีขั้นต่ำเล็กน้อย ซึ่งเป็นขีดจำกัดในทางปฏิบัติว่าคุณจะไปได้ไกลแค่ไหน ระหว่างวิธีการต่อทั้งสองวิธี ทำให้เกิดการตัดสินใจที่แท้จริง: การต่อผมเปียไฟเบอร์ออปติกมัดมัดจำนวน 12 ไฟเบอร์แยกกัน ซึ่งเหมาะกับการต่อแบบผสมหรือแบบเป็นเฟส ในขณะที่ริบบอนสิ้นสุดลงด้วยการหลอมรวมจำนวนมาก ซึ่งเร็วกว่ามากในขนาด แต่ต้องใช้ไฟเบอร์ริบบอนที่ด้านที่เข้ามา และระบบป้องกันรอยต่อที่เข้ากัน การสั่งซื้อริบบอนเข้าไปในโรงงานที่ถูกยกเลิกเนื่องจากการต่อประกบแต่ละครั้ง จะแปลงการประหยัดแรงงานเป็นโทษปรับด้านแรงงาน

รหัสสีผมเปียแบบไฟเบอร์ 12 อาจเป็นไปตามข้อกำหนดของ TIA-598 หรือ IEC ขึ้นอยู่กับข้อกำหนดของโครงการ ตั้งชื่อมาตรฐานบนบรรทัดข้อมูลจำเพาะแทนที่จะเขียนว่า "สีมาตรฐาน" และตรวจสอบกับลำดับที่ติดตั้งไว้ในเฟรมแล้ว เนื่องจากเฟรมที่บรรจุภายใต้แบบแผนสองประการจะทำให้การติดตามข้อบกพร่องในอนาคตช้าลง การตรวจสอบนั้นเป็นของการยอมรับ ODF และการจัดการไฟเบอร์ ไม่ใช่ความผิดพลาดครั้งแรก

ความยาวเป็นฟิลด์ที่มักถูกเติมเต็มจากนิสัย และเป็นเลขคณิตมากกว่าความชอบ ใช้เส้นทางการกำหนดเส้นทางจากจุดต่อไปยังจุดสิ้นสุด เพิ่มความหย่อนที่ถาดต้องใช้ในการขดตามรัศมีโค้งต่ำสุดที่ระบุ เพิ่มค่าบริการที่อนุญาต จากนั้นปัดขึ้นเป็นขั้นตอนมาตรฐานถัดไป ภาพประกอบที่ใช้งานได้: เส้นทาง 1.2 ม. ขดลวด 2 เส้นในถาดซึ่งมีรัศมีขั้นต่ำที่ระบุไว้คือ 30 มม. (เส้นใยประมาณ 0.19 ม. ต่อเทิร์น ดังนั้น 0.38 ม.) บวก 0.1 ม. ที่จุดสิ้นสุด จะได้ 1.68 ม. ซึ่งกลายเป็นลำดับ 2.0 ม. สั่งซื้อต่ำกว่านั้นและไฟเบอร์จะถูกบังคับให้เกินขีดจำกัดการโค้งงอ ทำให้เกิดการลดทอนซึ่งจะปรากฏขึ้นหลังจากปิดถาดแล้วเท่านั้น จัดลำดับให้อยู่เหนือมันและส่วนเกินจะทำให้คาสเซ็ตติดขัด ขัดขวางการทำงานในภายหลัง เลขคณิตเดียวกันจะตัดสินว่ากล่องหุ้มนั้นมีความจุหรือไม่ ซึ่งเป็นจุดที่เป็นจุดนั้นการเลือกแผงแพทช์และกล่องหุ้มไม่ได้เป็นการตัดสินใจแยกต่างหากจากข้อกำหนดผมเปียไฟเบอร์ออปติก

การเลือกแจ็คเก็ตขับเคลื่อนด้วยรหัสไฟก่อนสิ่งอื่นใด PVC เป็นวัสดุวัตถุประสงค์ทั่วไป-ที่นำเสนอโดยทั่วไป โดยผมเปียไฟเบอร์ออปติก LSZH จะถูกระบุเมื่อมีการควบคุมความเป็นพิษและความทึบของควันในพื้นที่ปิด และการกำหนด OFNR และ OFNP จะถูกนำไปใช้เมื่อมีการบังคับใช้รายการไรเซอร์และ plenum สิ่งเหล่านี้เป็นการตัดสินใจด้านการปฏิบัติตามข้อกำหนดมากกว่าการตัดสินใจด้านประสิทธิภาพ เขียนรายการอาคารในพื้นที่ของคุณ รหัสไฟฟ้าและไฟที่ต้องการ แทนที่จะระบุชื่อวัสดุ เนื่องจากข้อกำหนดจะแตกต่างกันไปตามเขตอำนาจศาลและตามข้อกำหนดของโครงการ

ผมเปียไฟเบอร์ออปติกในร่มมาตรฐานไม่ได้ถูกสร้างขึ้นสำหรับการสัมผัสกลางแจ้งโดยตรง และเราอยากจะพูดก่อนสั่งซื้อมากกว่าทีหลัง ขาดแจ็คเก็ตที่ทนทานต่อรังสียูวี-และทนต่อสภาพอากาศ- และการเสริมแรงที่จำเป็นต่อการอยู่รอดของอุณหภูมิที่หมุนเวียน ความชื้นที่เข้ามา และความเครียดเชิงกล "กลางแจ้ง" ก็ไม่ใช่เงื่อนไขเดียวเช่นกัน และการหุ้มเกราะและกันน้ำก็ไม่ใช่คำตอบที่สามารถใช้แทนกันได้ การสัมผัสรังสียูวีเป็นตัวขับเคลื่อนเคมีของแจ็คเก็ต น้ำนิ่งหรือไอน้ำเป็นตัวขับเคลื่อนการปิดผนึกและการป้องกันทางเข้า ความเสี่ยงจากแรงกระแทกจากสัตว์ฟันแทะและเชิงกลเป็นตัวขับเคลื่อนเกราะ และช่วงอุณหภูมิเป็นตัวขับเคลื่อนทั้งการเลือกใช้วัสดุและคุณสมบัติที่ชุดประกอบได้รับการทดสอบ ระบุเงื่อนไขที่แอสเซมบลีจะเห็นและปล่อยให้การก่อสร้างเป็นไปตามนั้น

ขีดจำกัดทางกลอยู่ในบรรทัดเดียวกันกับหมายเลขของชุดประกอบ ค่าแรงดึงที่ยกมาสำหรับสายเคเบิลลำต้นภายนอก-จะไม่ถ่ายโอนไปยังชุดขั้วต่อแบบสั้น ซึ่งมีพารามิเตอร์จำกัดคือพิกัดแรงดึงของสายเคเบิลส่วนท้ายและแรงยึดขั้วต่อของปลายที่ต่อออก ต้องการทั้งจากเอกสารข้อมูลของโครงสร้างเฉพาะที่คุณกำลังสั่งซื้อ และต้องการสำหรับ SKU แทนที่จะเป็นสำหรับตระกูลผลิตภัณฑ์

Telcordia GR-326-CORE เป็นข้อมูลประจำตัวที่มีการอ้างอิงมากที่สุดและใช้อย่างไม่ถูกต้องมากที่สุดในหมวดหมู่ผลิตภัณฑ์นี้ โดยกำหนดข้อกำหนดทั่วไปสำหรับตัวเชื่อมต่อที่ใช้ในการเชื่อมต่อไฟเบอร์ออปติกโหมดเดี่ยวและสำหรับชุดจัมเปอร์ที่ทำจากตัวเชื่อมต่อ (Telcordia) ขั้วต่อที่ติดตั้งภาคสนามได้รับการคุ้มครองแยกต่างหากภายใต้ GR-1081 และผลิตภัณฑ์ทำความสะอาดขั้วต่อภายใต้ GR-2923

เอกสารที่ยกมาบ่อยที่สุดมีการยกมาอย่างไม่ถูกต้องGR-1435-CORE คือ "ข้อกำหนดทั่วไปสำหรับตัวเชื่อมต่อแบบมัลติไฟเบอร์" ซึ่งหมายถึงมัลติไฟเบอร์ ไม่ใช่มัลติโหมดโดยเน้นที่ตัวเชื่อมต่อแบบไฟเบอร์หลาย- เช่น แอสเซมบลีรูปแบบ MPO- และหัวข้อยังคงเป็นโหมดเดี่ยว- เอกสารประกอบของซัพพลายเออร์จำนวนมากได้ถอดความว่าเป็นโหมดมัลติโหมดที่เทียบเท่ากับ GR-326 และผู้ซื้อสืบทอดข้อผิดพลาดไปยัง RFQ ของตนเอง หากซัพพลายเออร์เสนอเอกสาร GR-326 เพื่อรองรับผมเปียไฟเบอร์ออปติกแบบมัลติโหมด การตอบสนองที่ถูกต้องไม่ใช่การขอ GR-1435 เป็นการรับรู้ว่าไม่มีเอกสาร Telcordia GR ในตระกูลนั้นครอบคลุมผลิตภัณฑ์ และต้องระบุการยอมรับเกรดประสิทธิภาพของ IEC และข้อมูลการทดสอบแบบแบตช์แทน

หลักฐานคุณสมบัติและหลักฐานการส่งมอบไม่ใช่เอกสารเดียวกัน

รายงานคุณสมบัติ GR-326 อธิบายการออกแบบตัวเชื่อมต่อที่ผ่านเกณฑ์การทดสอบ มันไม่ได้พูดอะไรเกี่ยวกับรีลที่จะมาถึงในเดือนหน้า ISO 9001 รับรองว่ากระบวนการผลิตได้รับการจัดทำเป็นเอกสารและควบคุม ไม่ใช่ว่าแบทช์ใดๆ เป็นไปตามข้อกำหนดด้านการมองเห็น และ CE และ RoHS ถือเป็น-การเข้าถึงตลาดและการประกาศเกี่ยวกับสารสำคัญ สิ่งที่อธิบายถึงการจัดส่งของคุณคือบันทึกการทดสอบที่เชื่อมโยงกับแบทช์ของคุณ โดยระบุวิธีการวัด ความยาวคลื่น พื้นฐานตัวอย่าง และตัวระบุแบทช์ สอบถามคุณสมบัติของบุคคลที่สามเมื่อคุณอนุมัติการออกแบบตัวเชื่อมต่อให้เป็นมาตรฐานเครือข่าย ขอบันทึกแบทช์เมื่อคุณรับส่งคำสั่งซื้อผมเปียไฟเบอร์ออปติก สิ่งที่ทำให้ทั้งสองสับสนคือวิธีที่ผู้ซื้อลงเอยด้วยใบรับรองที่น่าประทับใจและม้วนฟิล์มที่ไม่สามารถตรวจสอบได้

ช่องทั้งเก้าที่เหมือนกันทำให้เกิดข้อกำหนดด้านแสงและกลไกที่แตกต่างกันอย่างมาก ขึ้นอยู่กับตำแหน่งที่ผลิตภัณฑ์ลงจอด ทั้งสองคอลัมน์ด้านล่างเป็นข้อกำหนดเริ่มต้นที่แสดงให้เห็นซึ่งมาจากสมมติฐานที่ระบุไว้ ไม่ใช่ข้อกำหนดสากล

สมมติฐาน และวิธีการสร้างเกรดคอลัมน์ GPON ถือว่างบประมาณคลาส B+ PON อยู่ที่ 28 dB, ตัวแยกสัญญาณ 1:32 สิ้นเปลืองประมาณ 17.5 dB, การสูญเสียไฟเบอร์และรอยต่อประมาณ 5 dB และคู่ตัวเชื่อมต่อที่เชื่อมต่อกันสองคู่ นั่นทำให้หลาย dB ไม่ได้รับการจัดสรร ดังนั้นเกรด C ก็เพียงพอแล้ว และการระบุเกรด B ซื้อมาร์จิ้นที่ลิงก์ไม่ต้องการ คอลัมน์ศูนย์ข้อมูลถือว่างบประมาณของช่องสัญญาณอยู่ใกล้ 2.6 dB ในอัตราและการเข้าถึงที่ต้องการ ประมาณ 1.0 dB ของเส้นใยและการสูญเสียรอยต่อ 0.6 dB ถือเป็นส่วนต่างทางวิศวกรรม และคู่ที่แต่งงานแล้ว 4 คู่ใช้ส่วนที่เหลือ 1.0 dB ร่วมกัน ซึ่งยอมให้ 0.25 dB ต่อคู่เป็นค่าเฉลี่ย ซึ่งเกรด C จะใช้ทั้งหมดโดยไม่มีพื้นที่ว่าง ในขณะที่ค่าเฉลี่ย 0.12 dB ของเกรด B จะทำให้มีพื้นที่สำหรับการแก่และ-ผสมพันธุ์อีกครั้ง เปลี่ยนอัตราส่วนการแยก จำนวนคู่หรือระยะขอบที่สงวนไว้ และคำแนะนำเกรดจะเปลี่ยนแปลงไปด้วย เกรดเป็นผลจากงบประมาณ ไม่ใช่คุณลักษณะของการสมัคร

ฝั่งของเรา ฟิลด์ทั้งเก้านั้นเชื่อมโยงกับขั้นตอนการผลิตที่ทิ้งบันทึกไว้ ได้แก่ การตรวจสอบเส้นใยและปลอกโลหะที่เข้ามา การแยกและการทำความสะอาด การประกอบตัวเชื่อมต่อที่มีการบ่มแบบควบคุมอุณหภูมิ- โปรแกรมการขัดเงาแยกสำหรับ UPC และ APC การตรวจสอบใบหน้าปลายทางอัตโนมัติ- และการทดสอบทางแสงสำหรับการสูญเสียการแทรก การสูญเสียการคืนสภาพ ความต่อเนื่อง ขั้ว ลำดับสี และความยาวก่อนการติดฉลากขั้นสุดท้าย บันทึกใดที่คุ้มค่าแก่การเรียกร้องนั้นขึ้นอยู่กับการใช้งาน และความแตกต่างในทางปฏิบัติระหว่างสภาพแวดล้อม FTTH, ODF และศูนย์ข้อมูลตัดสินใจว่าคุณต้องการข้อมูลต่อ-รายการหรือสถิติแบบกลุ่ม

เขียนเก้าบรรทัด ระบุวิธีการวัดและเกรดการลดทอนแยกจากข้อกำหนดการสูญเสียคืนสินค้าในบรรทัดที่ 4 ระบุปีที่พิมพ์และกฎการยอมรับที่ควบคุมในบรรทัดที่ 5 ปรับแต่งการพิมพ์แบบกว้างเป็นคำสั่ง-แบบกว้างแทนที่จะเป็นแบบต่อ-รายการหนึ่ง คำนวณความยาวจากกรอบหุ้ม และกำหนดค่าแรงดึงและค่าการคงตัวสำหรับ SKU แทนที่จะเป็นสำหรับครอบครัว เพียงอย่างเดียวเท่านั้นที่จะลบข้อขัดแย้งในการจัดส่งส่วนใหญ่ที่เกิดจากหมวดหมู่ผลิตภัณฑ์นี้

สำหรับส่วนที่เหลือ ให้ขอเอกสารแทนที่จะขอคำรับรอง มีจำหน่ายสำหรับการสั่งซื้อ: เอกสารข้อมูล บันทึกการทดสอบต่อ-รายการหรือต่อ-ชุดพร้อมวิธีการวัดที่ระบุไว้ รายงานการสูญเสียจากการแทรกและการสูญเสียคืน รายการบรรจุภัณฑ์ และใบรับรองความสอดคล้อง คุณสามารถขอตัวอย่างที่ทดสอบกับข้อกำหนดเฉพาะเก้า-ของคุณเอง พร้อมบันทึกการทดสอบเป็นชุด. ส่งช่องเก้าช่องแล้วเราจะตอบกลับในรูปแบบเดียวกัน รวมถึงบรรทัดที่เราจะเลื่อนกลับไปด้วย ตัวเลือกข้อมูลจำเพาะแบบเต็มและฟิลด์การปรับแต่งแสดงอยู่ในรายการหน้าผลิตภัณฑ์ผมเปียไฟเบอร์ออปติก.
