เราถูกถามคำถามนี้บ่อยมาก:"เราควรเลือกใช้ตัวเชื่อมต่อ LC หรือเปลี่ยนไปใช้ MTP/MPO เพื่อขยายศูนย์ข้อมูลของเราหรือไม่"และจริงๆ แล้ว คำตอบนั้นแทบจะไม่ใช่คำตอบง่ายๆ-หรือ-ตัวเลือก-อื่นๆ เลย

ต่อไปนี้คือ-สิ่งที่สับสนส่วนใหญ่มาจากข้อมูลที่ไม่สมบูรณ์ คุณอาจอ่านเจอว่า MTP/MPO เสนอ "ความหนาแน่น 12 เท่า" และคิดว่า เยี่ยมเลย เรามาดูรายละเอียดกันทั้งหมดเลย- แต่แล้วคุณก็พบว่าสวิตช์ที่มีอยู่ของคุณใช้อินเทอร์เฟซ LC ช่างเทคนิคของคุณได้รับการฝึกอบรมเกี่ยวกับการยุติ LC และทันใดนั้น คุณก็กำลังดูการตั้งค่าแบบไฮบริดที่ไม่มีใครเตือนคุณ

หรือบางทีคุณอาจคำนวณต้นทุนส่วนประกอบแล้วและสายเคเบิล LC ดูถูกกว่าต่อไฟเบอร์ จริง. แต่คุณคำนึงถึงแรงงานในการติดตั้ง 6 ชั่วโมงสำหรับการเชื่อมต่อทุกๆ 48 LC เทียบกับ 20 นาทีสำหรับ MTP Trunk ที่เทียบเท่าหรือไม่ นั่นคือจุดที่ภาพต้นทุนจริงมีความน่าสนใจ

คู่มือนี้จะอธิบายประเด็นการตัดสินใจที่แท้จริง- ไม่ใช่เนื้อหาตามทฤษฎี "นี่คือสิ่งที่ตัวเชื่อมต่อแต่ละตัว" ที่คุณสามารถหาได้ในวิกิพีเดีย เราสมมติว่าคุณรู้พื้นฐานอยู่แล้ว สิ่งที่คุณอาจต้องการคือความชัดเจนเมื่อแต่ละเทคโนโลยีสมเหตุสมผลทางการเงินค่าใช้จ่ายแอบแฝงปรากฏขึ้น และวิธีหลีกเลี่ยงข้อผิดพลาดที่เราเคยเห็นทีมอื่นทำ

สมการต้นทุนที่ไม่มีใครพูดถึง

เริ่มจากตัวเลขกันก่อน เพราะนี่คือจุดที่การวางแผนการสนทนาส่วนใหญ่ติดขัดหรือหลุดลอยไป

การกำหนดราคาส่วนประกอบบอกเล่าเรื่องราวที่ทำให้เข้าใจผิด ใช่ สายเคเบิลหลัก MTP แบบไฟเบอร์ 12 เส้นที่ต่อไว้ล่วงหน้า-มีราคามากกว่าสายแพตช์ LC ดูเพล็กซ์หกเส้นซึ่งครอบคลุมจำนวนไฟเบอร์เดียวกัน บางครั้งมากกว่า 2-3 เท่า หากคุณหยุดอยู่แค่นั้น LC ดูเหมือนเป็นผู้ชนะที่ชัดเจน

แต่โดยทั่วไปต้นทุนส่วนประกอบจะอยู่ที่ 15-25% ของต้นทุนโครงการวางสายเคเบิลทั้งหมด ส่วนที่เหลือ? แรงงาน พื้นที่ชั้นวาง โครงสร้างพื้นฐานการจัดการสายเคเบิล และการบำรุงรักษาอย่างต่อเนื่อง นั่นคือจุดที่การเปรียบเทียบพลิกกลับ

เคียงข้างกัน{0}}สำหรับการปรับใช้ไฟเบอร์ 1,000:(ตัวเลขเหล่านี้อิงตามอัตราตลาดและเวลาติดตั้งโดยทั่วไปของสหรัฐอเมริกาที่เราติดตามในหลายโครงการ ตัวเลขของคุณอาจแตกต่างกันไป แต่อัตราส่วนมีแนวโน้มที่จะคงอยู่)

แหล่งข้อมูล: อัตราค่าแรงอิงจากการสำรวจผู้ติดตั้ง BICSI ปี 2023-2024 ต้นทุนพื้นที่ชั้นวางจากเกณฑ์มาตรฐานการโคโลเคชั่นของ Uptime Institute การกำหนดราคาส่วนประกอบจากราคารวมของผู้จัดจำหน่าย

ประเด็นสำคัญไม่ใช่ "MTP/MPO จะชนะเสมอไป" มันคือสิ่งนั้นจุดครอสโอเวอร์เกิดขึ้นประมาณ 400-500 เส้นใย- หากต่ำกว่านั้น ต้นทุนส่วนประกอบที่ต่ำกว่าของ LC สามารถชดเชยความแตกต่างของแรงงานได้ ยิ่งไปกว่านั้น ประสิทธิภาพการติดตั้งและข้อดีด้านความหนาแน่นของ MTP/MPO ยังประกอบกันอย่างรวดเร็ว

ใช้เวลาของเรา:เราเคยเห็นทีมต่างๆ โดนเละเทะจากการให้ความสำคัญกับราคาเริ่มต้นที่แคบเกินไป ลูกค้ารายหนึ่งประหยัดเงินได้ 15,000 เหรียญสหรัฐฯ สำหรับส่วนประกอบโดยการใช้- LC ทั้งหมด จากนั้นใช้เงินเพิ่มอีก 40,000 เหรียญสหรัฐฯ ในการติดตั้ง และพื้นที่แร็คหมดในหกเดือนต่อมา ตัวเลือกที่ "ถูกกว่า" จะทำให้เสียค่าตู้เพิ่มเติมและต้องเดินสายฉุกเฉินอีกครั้งหนึ่งสุดสัปดาห์ วางแผนว่าคุณจะอยู่ที่ไหนใน 3 ปี ไม่ใช่แค่จุดที่คุณอยู่ในปัจจุบัน

จริงๆ แล้ว "ความหนาแน่นสูง" มีลักษณะเป็นอย่างไร

ตัวเลขเช่น "การปรับปรุงความหนาแน่น 12 เท่า" ถูกโยนทิ้งไปมากมาย นี่คือความหมายในทางปฏิบัติ

ใช้แผงแพทช์ 1U มาตรฐาน ด้วยอะแดปเตอร์ LC duplex คุณสามารถติดตั้งพอร์ตได้ 48 พอร์ต ซึ่งให้การเชื่อมต่อไฟเบอร์ 96 เส้น ค่อนข้างหนาแน่นตามมาตรฐานดั้งเดิม ตอนนี้สลับอะแดปเตอร์ LC เหล่านั้นสำหรับอินเทอร์เฟซ MTP-24 พื้นที่ 1U เท่ากัน แต่ตอนนี้แต่ละพอร์ตรองรับ 24 ไฟเบอร์แทนที่จะเป็น 2 เส้น นั่นคือการเชื่อมต่อไฟเบอร์ 1,152 เส้นในยูนิตชั้นวางเดียวกัน

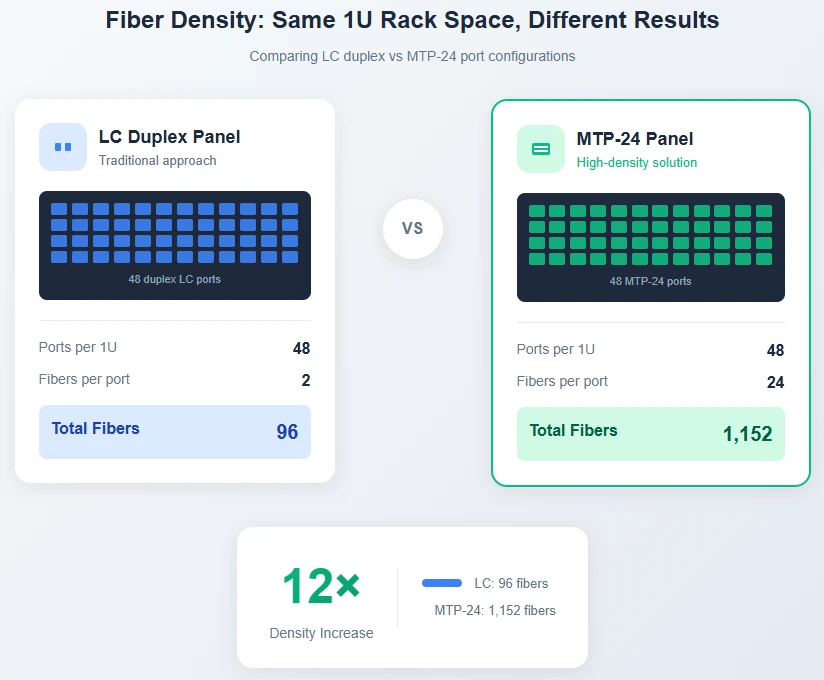

รูปที่ 1: พื้นที่ชั้นวาง 1U เดียวกันให้ความจุไฟเบอร์ที่แตกต่างกันอย่างมาก การกำหนดค่า MTP-24 มีความหนาแน่นในการเชื่อมต่อ 12 เท่าของ LC duplex

สิ่งนี้สำคัญที่สุดในสภาพแวดล้อมที่พื้นที่ชั้นวางถูกจำกัดหรือมีราคาแพง สิ่งอำนวยความสะดวกสำหรับโคโลเคชั่นที่เรียกเก็บเงิน 800 ดอลลาร์สหรัฐฯ-1,500 ต่อยูนิตชั้นวางต่อเดือนทำให้ความหนาแน่นเป็นต้นทุนโดยตรง ศูนย์ข้อมูลระดับองค์กรที่มีพื้นที่ใช้งานคงที่ต้องเผชิญกับแรงกดดันเดียวกันจากมุมที่แตกต่างกัน - ยูนิตแร็คทุกยูนิตที่ใช้โดยสายเคเบิลเป็นยูนิตที่คุณไม่สามารถใช้สำหรับการคำนวณ

แต่ความหนาแน่นกลับนำมาซึ่งความท้าทายในตัวมันเอง เมื่อการเชื่อมต่อ MTP-24 ล้มเหลว ไฟเบอร์ 24 เส้นจะหยุดทำงานพร้อมกันแทนที่จะเป็น 2 เส้น การแก้ไขปัญหาต้องใช้เครื่องมือและทักษะที่แตกต่างกัน การทำความสะอาดผิวหน้าปลายไฟเบอร์ 24 มีส่วนเกี่ยวข้องมากกว่าการทำความสะอาดปลอก LC ตัวเดียว สิ่งเหล่านี้ไม่ใช่เหตุผลที่ควรหลีกเลี่ยงสายเคเบิลไฟเบอร์ความหนาแน่นสูง--เป็นเหตุผลที่ต้องวางแผนอย่างเหมาะสม

เหตุใดศูนย์ข้อมูลส่วนใหญ่จึงใช้ทั้งสองอย่าง

ต่อไปนี้คือสิ่งที่สื่อการตลาดไม่ได้เน้นย้ำ: ศูนย์ข้อมูลสมัยใหม่ส่วนใหญ่ไม่ได้เลือกระหว่าง LC และ MTP/MPO พวกเขาใช้สถาปัตยกรรมสายเคเบิลที่มีโครงสร้างซึ่งใช้ประโยชน์จากแต่ละเทคโนโลยีที่เหมาะสม

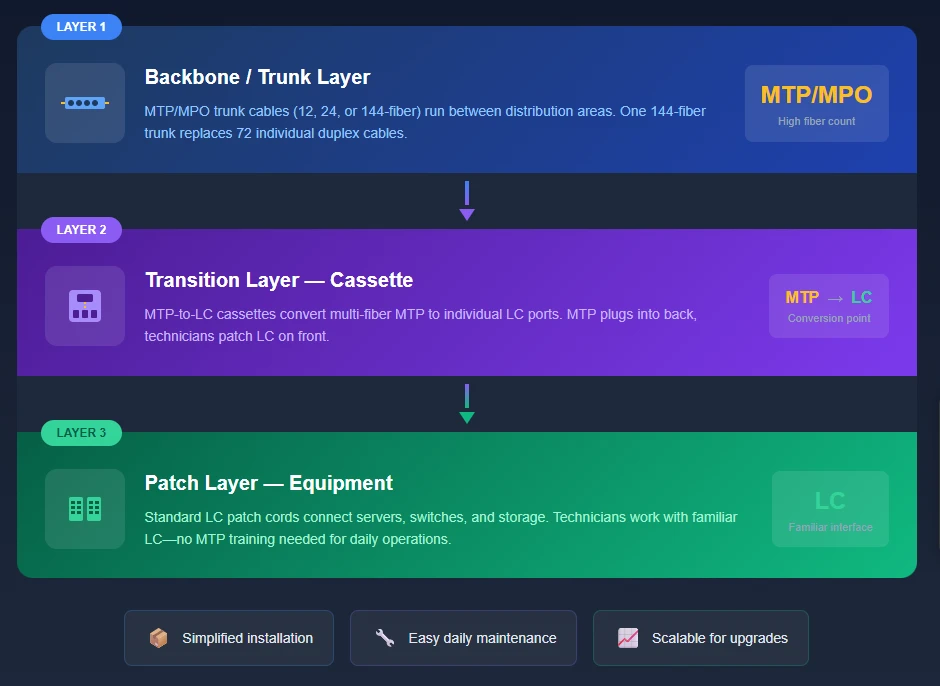

รูปที่ 2: สถาปัตยกรรมไฮบริดสาม-เลเยอร์ - ความหนาแน่น MTP/MPO สำหรับแกนหลัก คาสเซ็ตสำหรับการเปลี่ยนแปลง ความสามารถในการเข้าถึง LC สำหรับการแพตช์

ชั้นกระดูกสันหลังใช้สายเคเบิลลำตัว MTP/MPO-โดยทั่วไปแล้วจะเป็นชุดไฟเบอร์ 12, 24 หรือ 144-เส้น-ที่วิ่งระหว่างเฟรมการกระจายหลักและ-ตำแหน่งบนสุดของ-แร็ค MTP trunk แบบไฟเบอร์ 144 เส้นหนึ่งเส้นมาแทนที่สายเคเบิลดูเพล็กซ์แยกกัน 72 เส้น การประหยัดทางเดินสายเคเบิลเพียงอย่างเดียวทำได้มาก และการติดตั้งกลายเป็นเรื่องของการเชื่อมต่อชุดประกอบที่ต่อสายไว้ล่วงหน้า แทนที่จะต้องดึงและปิดสายแต่ละเส้นหลายสิบเส้น

เลเยอร์การเปลี่ยนแปลงเป็นที่ที่ MTP พบกับ LC โมดูลคาสเซ็ตต์-โครงสร้างขนาดเล็กที่มีพอร์ต MTP ที่ด้านหลังและพอร์ต LC ที่ด้านหน้า-นั่งอยู่ภายในแผงแพทช์ไฟเบอร์ ลำตัว MTP เสียบเข้าที่ด้านหลัง ช่างเทคนิคทำงานร่วมกับการเชื่อมต่อ LC มาตรฐานที่ด้านหน้า นี่คือสะพานเชื่อมที่ทำให้แนวทางแบบผสมผสานใช้งานได้จริง

ชั้นแพทช์เป็น LC ทั้งหมด NIC ของเซิร์ฟเวอร์, HBA ที่เก็บข้อมูล และพอร์ตสวิตช์ส่วนใหญ่ใช้ตัวรับส่งสัญญาณแบบอินเทอร์เฟซ LC- ผู้คนที่ทำการ-ถึง-ในแต่ละวันจะย้าย เพิ่ม และเปลี่ยนแปลงการทำงานโดยใช้สายแพตช์ LC ที่คุ้นเคย พวกเขาไม่จำเป็นต้องรู้หรือสนใจว่าแกนหลักด้านหลังคาสเซ็ตต์คือ MTP/MPO-แต่เพียงเห็นพอร์ต LC เท่านั้น

ใช้เวลาของเรา:คาสเซ็ตต์เป็นฮีโร่ที่ไม่มีใครพูดถึงของโครงสร้างพื้นฐานไฟเบอร์สมัยใหม่ ช่วยให้คุณบันทึกความหนาแน่นของ MTP/MPO และประโยชน์ในการติดตั้งในระยะยาว ขณะเดียวกันก็รักษาความสามารถในการเข้าถึงของ LC สำหรับการเชื่อมต่อที่เปลี่ยนแปลงบ่อยครั้ง หากคุณกำลังสร้างโครงสร้างพื้นฐานใหม่ ให้เริ่มการวางแผนจากคาสเซ็ตออกไปด้านนอก-คุณต้องการไฟเบอร์จำนวนเท่าใดในแต่ละแร็ค นั่นขับเคลื่อนข้อกำหนดเฉพาะของลำตัวและข้อกำหนดพอร์ต LC ของคุณ

ขั้ว: ความผิดพลาดที่ทำให้เกิดวันหยุดสุดสัปดาห์

หากมีหัวข้อหนึ่งที่เราพบปัญหาที่สามารถหลีกเลี่ยงได้มากที่สุด นั่นก็คือการจัดการขั้วในระบบ MTP/MPO

ด้วยการเชื่อมต่อ LC ขั้วจะตรงไปตรงมา-คุณจับคู่ Tx กับ Rx เลอะเทอะแล้วคุณสลับเส้นใยทั้งสอง ใช้เวลา 30 วินาที ด้วยเส้นใย 12 หรือ 24 เส้นในตัวเชื่อมต่อเดียว การคำนวณจึงซับซ้อน มาตรฐาน TIA-568 กำหนดวิธีการที่มีขั้วสามวิธี และการผสมกันไม่เพียงทำให้ลิงก์เดียวล้มเหลวเท่านั้น แต่ยังสามารถแย่งชิงคู่ไฟเบอร์หลายคู่ด้วยวิธีที่วินิจฉัยได้ยาก

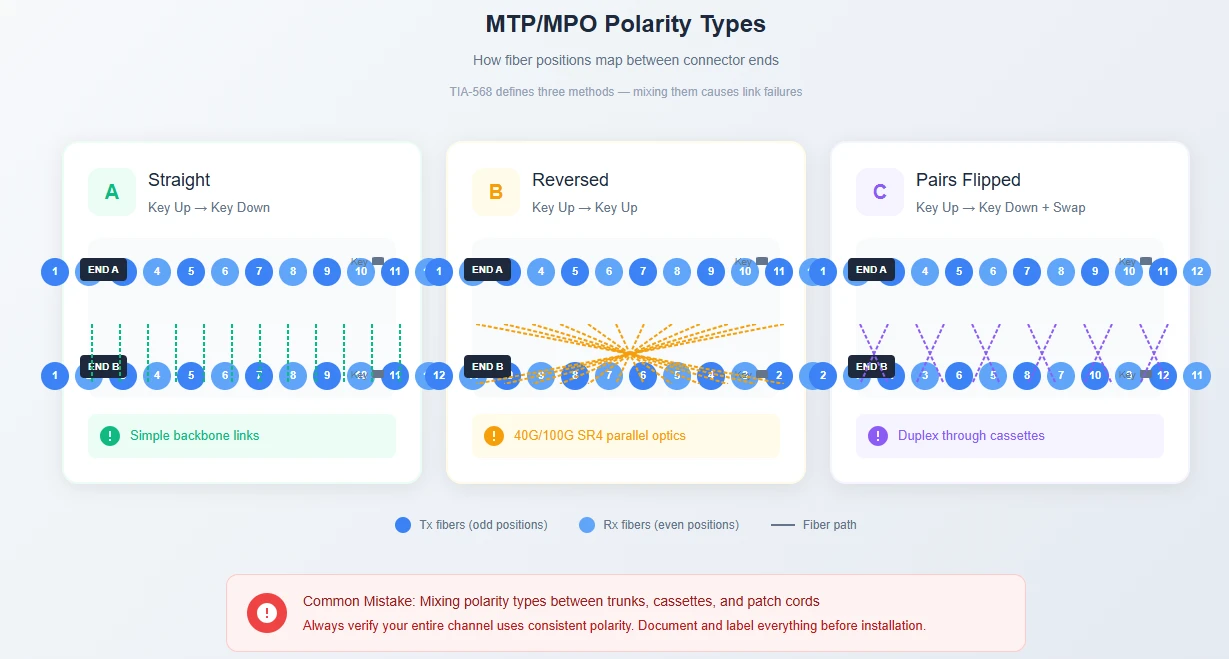

รูปที่ 4: วิธีการขั้ว MTP/MPO - การแมปตำแหน่งที่ 1 กำหนดการจัดตำแหน่ง Tx/Rx ประเภท B (กลับด้าน) เป็นเรื่องธรรมดาที่สุดสำหรับเลนส์แบบขนาน

การแก้ไขไม่ซับซ้อน-เพียงแค่ต้องทำเท่านั้นการวางแผนก่อนสั่งซื้อ- บันทึกโครงร่างขั้วของคุณ ตรวจสอบให้แน่ใจว่าคาสเซ็ตต์ ทรั้งก์ และสายแพตช์ของคุณทั้งหมดปฏิบัติตามวิธีเดียวกัน ติดป้ายกำกับทุกอย่าง และทดสอบกับผู้ทดสอบที่มีความสามารถ MPO- ก่อนเผยแพร่ ไม่ใช่หลังจากที่มีคนรายงานว่าลิงก์ล้มเหลว

TIA-568.3-D ระบุว่าสายทดสอบควรตรวจสอบที่การสูญเสีย 0.3 dB หรือดีกว่า หากคุณเห็นตัวเลขที่สูงกว่าหรือผลลัพธ์ที่ไม่สอดคล้องกันในตำแหน่งของไฟเบอร์ ขั้วคือสิ่งแรกที่ต้องตรวจสอบ ^[1]

การพิสูจน์อักษรแห่งอนาคต{{0}: 400G และ 800G มีความหมายต่อการเดินสายของคุณอย่างไร

หากคุณกำลังสร้างโครงสร้างพื้นฐานในปัจจุบันซึ่งต้องใช้เวลา 5-7 ปี แผนงาน 400G และ 800G ก็มีความสำคัญ

นี่คือวิถี: เลนส์ขนาน 100G (SR4) ใช้ไฟเบอร์ 8 เส้นพร้อมตัวเชื่อมต่อ MTP-12. 400G DR4 ใช้แนวทางไฟเบอร์ 8 แบบเดียวกัน แต่การใช้งาน 400G SR8 และ 800G กำลังย้ายไปใช้ตัวเชื่อมต่อ MTP แบบไฟเบอร์ 16 เส้นเพื่อให้มีจำนวนเลนมากขึ้น

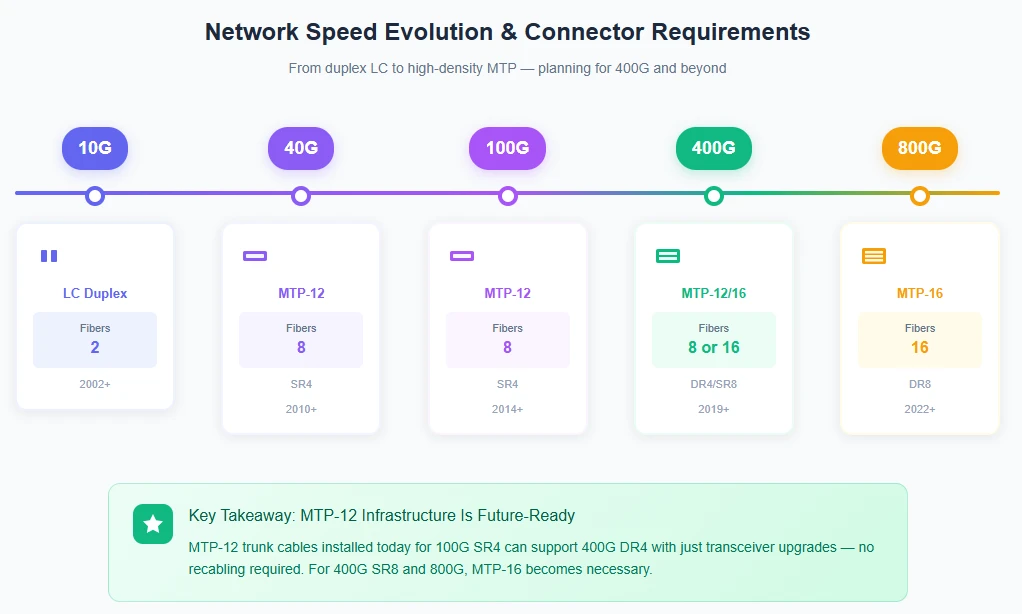

รูปที่ 3: วิวัฒนาการความเร็วเครือข่ายและข้อกำหนดตัวเชื่อมต่อที่เกี่ยวข้อง โครงสร้างพื้นฐาน MTP-12 รองรับการอัพเกรดผ่าน 400G DR4; MTP-16 เปิดใช้งาน 400G SR8 และ 800G

ความหมายเชิงปฏิบัติ: โครงสร้างพื้นฐาน MTP/MPO trunk ที่คุณติดตั้งวันนี้สำหรับ 100G สามารถจัดการ 400G DR4 ได้ด้วยการอัพเกรดตัวรับส่งสัญญาณเพียงอย่างเดียว-ไม่จำเป็นต้องเดินสายใหม่ นั่นเป็นข้อได้เปรียบที่สำคัญเหนือสถาปัตยกรรม LC- เท่านั้น ซึ่งจะต้องเพิ่มจำนวนไฟเบอร์เพื่อรองรับออปติกแบบขนานที่ความเร็วเหล่านี้

สำหรับคลัสเตอร์ AI และ ML สิ่งนี้มีความเกี่ยวข้องอยู่แล้ว การเชื่อมต่อระหว่าง GPU- กับ -GPU กำลังผลักดันให้มีการนำ 400G มาใช้ในขณะนี้ โดยที่ 800G ใกล้จะถึงแล้ว หากแผนงานของคุณมีความหนาแน่นของการประมวลผลที่ร้ายแรงสายเคเบิลไฟเบอร์ความหนาแน่นสูง-ด้วย MTP/MPO ไม่ใช่ทางเลือก-แต่เป็นการเดิมพันแบบตาราง

การทดสอบ: อย่าข้ามส่วนนี้

การทดสอบลิงก์ MTP/MPO ไม่เหมือนกับการทดสอบลิงก์ LC และความแตกต่างไม่ได้เป็นเพียงด้านวิชาการเท่านั้น

คุณสามารถทดสอบลิงก์ MTP ด้วยสายเคเบิลแยกส่วนและเครื่องทดสอบดูเพล็กซ์มาตรฐาน เชื่อมต่อการฝ่าวงล้อมเข้ากับปลาย MTP ทดสอบคู่ไฟเบอร์แต่ละคู่แยกกันด้วย OLTS ของคุณ ทำซ้ำสำหรับทุกตำแหน่ง สำหรับขั้วต่อแบบ 12 ไฟเบอร์ นั่นคือการทดสอบ 6 รอบต่อปลาย คูณด้วยทุกการเชื่อมต่อในการติดตั้งของคุณ เพิ่มเวลาการตั้งค่าสำหรับสายเคเบิลอ้างอิง และคุณกำลังดูกระบวนการทดสอบที่ใช้เวลานานกว่าที่จำเป็น 5-10 เท่า

ผู้ทดสอบเฉพาะ MPO{0}} สมัยใหม่ (เช่น Fluke MultiFiber Pro) สแกนตำแหน่งไฟเบอร์ทั้งหมดพร้อมกัน คู่มือการทดสอบ IEC TR 61282-15 ในตอนนี้แนะนำให้ผู้ทดสอบที่มีอินเทอร์เฟซ MPO ดั้งเดิมด้วยเหตุผลนี้- ซึ่งช่วยประหยัดเวลาได้มาก และคุณกำจัดขั้นตอนที่เสี่ยงต่อข้อผิดพลาดในการจัดการการเชื่อมต่อที่แยกหลายรายการได้ ^[2]

ทดสอบทุกอย่างหลังการติดตั้ง ก่อนที่คุณจะนำลิงก์ไปใช้จริง ข้อผิดพลาดการปนเปื้อนและขั้วจะแก้ไขได้ง่ายกว่ามากเมื่อชั้นวางไม่ได้ใช้งานอยู่และทีมปฏิบัติการไม่หายใจคอของคุณ

การรับส่วนประกอบที่ถูกต้อง

ตัวเชื่อมต่อ MTP/MPO บางตัวไม่ได้ถูกสร้างขึ้นเท่ากัน ตัวเชื่อมต่อ MPO มาตรฐาน (ตาม IEC 61754-7) มีมาตั้งแต่ปี 1990 MTP-เวอร์ชันที่เป็นเครื่องหมายการค้าของ US Conec ได้เพิ่มการปรับปรุงหลายประการที่สำคัญสำหรับสมัยใหม่สายเคเบิลไฟเบอร์ความหนาแน่นสูง-:

การออกแบบปลอกโลหะแบบลอยตัวปรับปรุงการจัดตำแหน่งการสัมผัสทางกายภาพ โดยเฉพาะอย่างยิ่งเมื่อคุณเพิ่มเส้นใยมากขึ้น

ที่หนีบหมุดโลหะ(เทียบกับพลาสติกบน MPO ทั่วไป) ลดการแตกหักของพินในระหว่างรอบการผสมพันธุ์ซ้ำ

ความคลาดเคลื่อนในการผลิตที่เข้มงวดยิ่งขึ้นให้การสูญเสียการแทรกที่ต่ำกว่าและสม่ำเสมอมากขึ้น-ข้อกำหนดทั่วไปคือ 0.15-0.35 dB สำหรับ MTP ที่สูญเสียต่ำ เทียบกับ. 0.25-0.50 dB สำหรับ MPO มาตรฐาน

MTP และ MPO เข้ากันได้ทางกายภาพ-คุณสามารถเชื่อมโยงตัวเชื่อมต่อ MTP กับ MPO ทั่วไปได้โดยไม่มีปัญหา แต่สำหรับโครงสร้างพื้นฐานที่สำคัญ ความแตกต่างด้านประสิทธิภาพจะเป็นตัวกำหนดความพรีเมียม

เมื่อจัดหาขั้วต่อไฟเบอร์ออปติกและชุดประกอบ ให้มองหาซัพพลายเออร์ที่จัดทำรายงานผลการทดสอบสำหรับสายเคเบิลแต่ละเส้นเป็นรายบุคคล การกล่าวอ้าง "ตรงตามข้อกำหนด" ทั่วไปมีประโยชน์น้อยกว่าค่าที่วัดได้จริง คุณต้องการดูข้อมูลการสูญเสียการแทรกที่แสดงว่าไฟเบอร์ใดถึงหมายเลขใด-นั่นคือวิธีที่คุณจะตรวจพบปัญหาก่อนที่จะไปถึงไซต์การติดตั้งของคุณ

วิธีปฏิบัติในการติดตั้งที่ป้องกันการเรียกกลับ

รายละเอียดการติดตั้งบางอย่างมีความสำคัญอย่างไม่สมส่วน:

ความสะอาดคือทุกสิ่งอนุภาคฝุ่นขนาด 1- ไมครอนบนปลอก LC แบบไฟเบอร์เดี่ยวส่งผลต่อการเชื่อมต่อเดียว อนุภาคเดียวกันบนปลอกโลหะ MTP-24 สามารถลดแกนไฟเบอร์หลายแกนพร้อมกันได้ ตรวจสอบพื้นผิวส่วนท้ายด้วยขอบเขตไฟเบอร์ (กำลังขยายขั้นต่ำ 200x) เสมอ และทำความสะอาดด้วยเครื่องมือที่เหมาะสมก่อนผสมพันธุ์ทุกครั้ง นาทีเพิ่มเติมไม่กี่นาทีต่อการเชื่อมต่อจะช่วยประหยัดเวลาในการแก้ไขปัญหาในภายหลัง

เคารพรัศมีการโค้งงอกฎเส้นผ่านศูนย์กลางภายนอก 10 เท่า-ใช้กับทั้งสายเคเบิล LC และ MTP/MPO การโค้งงอที่เข้มงวดมากขึ้นจะทำให้สูญเสียการแทรกมากขึ้น และอาจทำให้เกิดการแตกหักขนาดเล็กที่แสดงเป็นความล้มเหลวเป็นระยะๆ หลายเดือนหลังการติดตั้ง ใช้ตัวจัดการสายเคเบิลที่เหมาะสม-ตัวจัดการแนวตั้ง ตัวนำทางแนวนอน-ที่รักษารัศมีตลอดทางเดิน

จับคู่เพศให้ถูกต้องขั้วต่อ MTP/MPO มีทั้งแบบตัวผู้ (พร้อมหมุดนำทาง) และตัวเมีย (พร้อมรูเข็ม) พอร์ตอุปกรณ์จะเป็นตัวผู้เสมอ ดังนั้นสายเคเบิลที่เชื่อมต่อกับอุปกรณ์จึงต้องมีปลายที่เป็นตัวเมีย โดยทั่วไปการเชื่อมต่อระหว่าง Trunk- ถึง- Trunk จะใช้อะแดปเตอร์ตัวผู้-ถึง-ตัวผู้กับอะแดปเตอร์ตัวเมีย-ถึง-ตัวผู้ การบังคับเพศที่ไม่ตรงกันทำให้หมุดนำทาง-เสียหาย และการเปลี่ยนตัวเชื่อมต่อที่เสียหายบน-ชุดประกอบที่เลิกใช้งานแล้วนั้นมีราคาแพง

แคปทุกอย่าง.ฝาปิดกันฝุ่นมีอยู่ด้วยเหตุผล ตัวเชื่อมต่อทุกตัวที่ไม่ได้ใช้งานควรถูกต่อยอด เป็นนิสัยง่ายๆ ที่ช่วยป้องกันปัญหาการเชื่อมต่อที่พบบ่อยที่สุด

แล้วจริงๆ แล้วคุณควรทำอย่างไร?

แทนที่จะเสนอข้อสรุปทั่วไปแบบ "ขึ้นอยู่กับ" ต่อไปนี้เป็นกรอบการตัดสินใจเชิงปฏิบัติโดยพิจารณาจากปัจจัยที่ขับเคลื่อนตัวเลือกอย่างแท้จริง

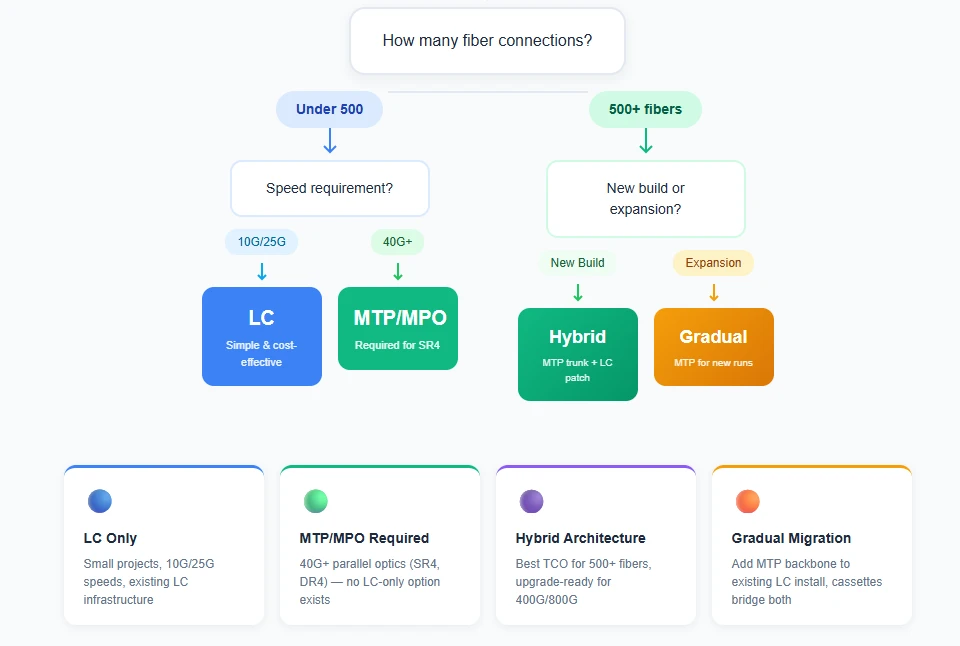

รูปที่ 5: กรอบการตัดสินใจ - จับคู่พารามิเตอร์โครงการของคุณกับแนวทางการเดินสายที่ถูกต้อง

ผังงานรวบรวมประเด็นการตัดสินใจที่สำคัญ แต่นี่คือเหตุผลเบื้องหลัง: จำนวนการเชื่อมต่อจะกำหนดเส้นพื้นฐาน (ครอสโอเวอร์ TCO เกิดขึ้นประมาณ 400-500 ไฟเบอร์) ข้อกำหนดด้านความเร็วสามารถแทนที่เส้นพื้นฐานนั้นได้ (ออปติคัลขนาน 40G+ ต้องใช้ MTP/MPO โดยไม่คำนึงถึงขนาด) และประเภทโปรเจ็กต์ส่งผลต่อกลยุทธ์การใช้งาน (บิวด์ใหม่สามารถปรับให้เหมาะสมตั้งแต่เริ่มต้น การขยายต้องมีความเข้ากันได้แบบย้อนหลัง)

คำตอบที่ถูกต้องขึ้นอยู่กับจำนวนเฉพาะของคุณ-จำนวนการเชื่อมต่อ ข้อกำหนดด้านความเร็ว ข้อจำกัดของพื้นที่ชั้นวาง และค่าแรง ดำเนินการวิเคราะห์ TCO ของคุณเองด้วยราคาจริง สำหรับคำแนะนำเกี่ยวกับข้อกำหนดเฉพาะของส่วนประกอบและชุดประกอบแบบกำหนดเองติดต่อทีมงานมืออาชีพของ EVOLUXเพื่อช่วยจับคู่ผลิตภัณฑ์กับข้อกำหนดการใช้งานเฉพาะของคุณ

ความคิดสุดท้าย:โดยทั่วไปโครงสร้างพื้นฐานการเดินสายจะมีอายุการใช้งาน 10-15 ปี การตัดสินใจด้านเทคโนโลยีที่คุณทำในวันนี้คือการสนับสนุนอุปกรณ์ที่ยังไม่มีอยู่ สร้างด้วยความจุที่มากกว่าที่คุณคิด ต้นทุนส่วนเพิ่มของการนับไฟเบอร์ที่สูงขึ้นในขณะนี้ยังต่ำกว่าต้นทุนการเดินสายเคเบิลใหม่ในภายหลังมาก

อ้างอิง

[1] TIA-568.3-D มาตรฐานการเดินสายไฟเบอร์ออปติกและส่วนประกอบ สมาคมอุตสาหกรรมโทรคมนาคม, 2559.

[2] Fluke Networks, "ตัวเชื่อมต่อแบบหลาย-ไฟเบอร์แบบ Push On (MPO)" ข้อมูลอ้างอิงทางเทคนิค https://www.flukenetworks.com/expertise/learn-about/multi-ตัวเชื่อมต่อไฟเบอร์-push-mpo-

หมายเหตุเกี่ยวกับข้อมูล:ตัวเลขต้นทุนในบทความนี้เป็นการประมาณการตามเงื่อนไขตลาดของสหรัฐอเมริกาและขอบเขตโครงการโดยทั่วไป ต้นทุนจริงจะแตกต่างกันไปตามภูมิภาค ผู้จำหน่าย และลักษณะเฉพาะของโครงการ ข้อกำหนดการสูญเสียการแทรกและการสูญเสียการส่งคืนแสดงถึงข้อมูลผู้ผลิตโดยทั่วไป ตรวจสอบกับเอกสารข้อมูลปัจจุบันก่อนการออกแบบขั้นสุดท้ายเสมอ ตารางเปรียบเทียบต้นทุนนำเสนอสถานการณ์จำลอง-สถานการณ์เฉพาะของคุณอาจแตกต่างกันไปตามอัตราค่าแรงในท้องถิ่น ต้นทุนสิ่งอำนวยความสะดวก และราคาของผู้ขาย
