Optical Distribution Frame (ODF) และแผงแพทช์ไฟเบอร์ออปติกเป็นทั้งอะแดปเตอร์เฮาส์ จัดระเบียบสายเคเบิล และติดตั้งภายในชั้นวางขนาด 19 นิ้ว ภายนอกดูใช้แทนกันได้ พวกเขาไม่ได้ แต่ละอุปกรณ์จัดการขั้นตอนการเชื่อมต่อไฟเบอร์ที่แตกต่างกันโดยสิ้นเชิง และการติดตั้งอุปกรณ์ผิดจุดที่ผิดในโทโพโลยีของคุณมักจะหมายถึงการแยกอุปกรณ์ออกในภายหลัง
| อะไรคือความแตกต่างระหว่าง ODF และแผงแพทช์? แผงแพทช์ไฟเบอร์กับ ODF: ความแตกต่างที่สำคัญ แม้ว่าแผงแพทช์ไฟเบอร์และ ODF จะเป็นส่วนประกอบสำคัญของเครือข่ายใยแก้วนำแสง แต่ก็มีความแตกต่างที่สำคัญบางประการ: วัตถุประสงค์: แผงแพทช์ไฟเบอร์ใช้สำหรับเชื่อมต่อและจัดการสายไฟเบอร์ออปติกเป็นหลัก ในทางกลับกัน ODF ไม่เพียงแต่เชื่อมต่อและจัดการเท่านั้น แต่ยังปกป้องแกนกลาง ผมเปียของสายเคเบิลออปติคอล และการปรับสายอีกด้วย การออกแบบ: แผงแพทช์มักจะง่ายกว่า ODF โดยมีเฉพาะแผงแพทช์และอะแดปเตอร์ไฟเบอร์ออปติก ในทางกลับกัน ODF รวมถึงแผงแพทช์ อะแดปเตอร์ใยแก้วนำแสง และอาจรวมถึงส่วนประกอบอื่นๆ เช่น เครื่องรับส่งสัญญาณใยแก้วนำแสง สวิตช์ใยแก้วนำแสง ตัวลดทอนใยแก้วนำแสง เป็นต้น การใช้งาน: โดยทั่วไป ODF จะใช้ในการสื่อสารทางไกล-และเครือข่ายขนาดใหญ่- ในขณะที่แผงแพทช์มักใช้ในเครือข่ายท้องถิ่นและศูนย์ข้อมูล มาตราส่วน: โดยทั่วไป ODF สามารถรองรับการเชื่อมต่อแบบไฟเบอร์ได้มากกว่า ทำให้เหมาะสำหรับโครงสร้างพื้นฐานเครือข่ายขนาดใหญ่-มากขึ้น โดยสรุป ทั้งแผงแพทช์ไฟเบอร์และ ODF ทำหน้าที่จัดระเบียบและจัดการการเชื่อมต่อไฟเบอร์ แต่การออกแบบ การใช้งาน และสถานการณ์การใช้งานต่างกัน เมื่อเลือกระหว่างอุปกรณ์เหล่านี้ ให้พิจารณาวัตถุประสงค์ ขนาดเครือข่าย และข้อกำหนดเครือข่ายเฉพาะ |
กรอบการกระจายแสง (ODF) คืออะไรกันแน่?
ODF คือจุดที่สายเคเบิลใยแก้วนำแสงภายนอกโรงงาน (OSP) เข้ามาในโรงงานและจัดระเบียบเพื่อจำหน่ายภายใน เมื่อสายเคเบิลหุ้มเกราะไฟเบอร์ 288- มาถึงจากถนน จะไม่เสียบเข้ากับสวิตช์โดยตรง โดยจะเข้าสู่ ODF โดยที่ช่างเทคนิคจะถอดเสื้อนอกออก แยกเส้นใยแต่ละเส้นออก และต่อฟิวชั่นแต่ละเส้นลงบนผมเปียไฟเบอร์ออปติกที่ให้จุดสิ้นสุดที่มีตัวเชื่อมต่อ (โดยทั่วไปคือ SC, LC หรือ FC) สำหรับการเชื่อมต่อข้าม-กับสายเคเบิลกระจายภายใน ในการปรับใช้ FTTH จำนวนมาก ODF ยังมีโมดูลตัวแยก PLC ที่แบ่งไฟเบอร์ตัวป้อนเดี่ยวออกเป็นสาขาย่อยหลายสาขาก่อนที่สาขาเหล่านั้นจะออกจากเฟรม

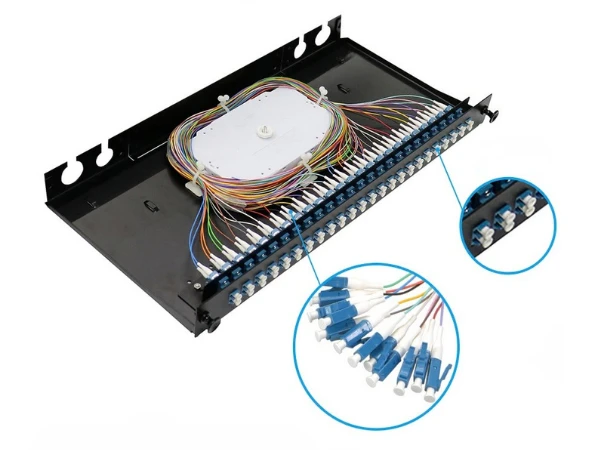

งานต่อประกบทั้งหมดนั้นจำเป็นต้องมีสภาพแวดล้อมที่ได้รับการคุ้มครอง กรอบ ODF ปกป้องข้อต่อฟิวชันที่ละเอียดอ่อนจากฝุ่น ความชื้น การสั่นสะเทือน และการสัมผัสโดยไม่ได้ตั้งใจ ในขณะที่ถาดต่อประกบแบบเลื่อน-ออกทำให้ทุกจุดต่อประกบสามารถเข้าถึงได้สำหรับการทดสอบ OTDR โดยไม่รบกวนเส้นใยที่อยู่ติดกัน คู่มือการจัดการสายเคเบิลแบบรวมบังคับใช้รัศมีการโค้งงอขั้นต่ำบนแต่ละเกลียว ซึ่งมีความสำคัญมากกว่าที่คนส่วนใหญ่จะตระหนักเมื่อเส้นใยหลายร้อยเส้นใช้เฟรมเดียวร่วมกัน ODF แบบตั้งพื้น-สามารถรองรับการเชื่อมต่อได้ 576, 864 หรือการเชื่อมต่อมากกว่า 1,000 รายการผ่านการกำหนดค่าถาดแบบโมดูลาร์- เหตุผลที่คุณจะพบได้ในสำนักงานกลางของผู้ให้บริการและทางเข้าวิทยาเขตซึ่งมีสายเคเบิลหลายสิบสายมาบรรจบกัน
ODF และ IDF คืออะไร?
ODF (Optical Distribution Frame) คืออุปกรณ์การจัดการใยแก้วนำแสงที่ใช้ในการยุติ เชื่อมต่อ และป้องกันสายเคเบิลใยแก้วนำแสงในสภาพแวดล้อมโทรคมนาคมและศูนย์ข้อมูล IDF (Intermediate Distribution Frame) เป็นจุดกระจายเครือข่ายรองที่ขยายการเชื่อมต่อจาก Main Distribution Frame (MDF) ไปยังแต่ละชั้นหรือโซนภายในอาคาร ODF จัดการสัญญาณไฟเบอร์ออปติก ในขณะที่ IDF กระจายการเชื่อมต่อเครือข่ายไปยังผู้ใช้ปลายทาง
แผงแพทช์ไฟเบอร์ออปติกทำหน้าที่อะไร?
แผงแพทช์ไฟเบอร์ออปติกคือ-ตู้ที่ติดตั้งในชั้นวางซึ่งแสดงแถวของอะแดปเตอร์ (LC duplex, SC simplex, MTP/MPO) บน-แผ่นด้านหน้า ด้านหลังเพลต มีสายเชื่อมต่อหลัก-หรือไฟเบอร์กระจายแบบหางเปียเชื่อมต่อที่ด้านหลังของอะแดปเตอร์แต่ละตัว ช่างที่มีระยะ 3 เมตรสายแพทช์ไฟเบอร์ออปติกเสียบเข้ากับด้านหน้าและต่อวงจรไปยังอุปกรณ์ที่ใช้งานอยู่-สวิตช์ เซิร์ฟเวอร์ และตัวแปลงสื่อ
ไม่มีตัวต่อฟิวชัน ไม่มีถาดประกบกัน เสียบสายแพทช์เพื่อนำเซิร์ฟเวอร์ใหม่ออนไลน์ ถอดปลั๊กออกเพื่อเลิกใช้งาน การย้าย เพิ่ม และการเปลี่ยนแปลง (MAC) เกิดขึ้นในไม่กี่วินาที แผงความหนาแน่นสูง-สมัยใหม่บรรจุพอร์ตดูเพล็กซ์ LC 24 พอร์ต (48 ไฟเบอร์) ไว้ในยูนิตชั้นวางเดียว โดยการออกแบบคาสเซ็ต MTP จะเพิ่มเป็น 96 หรือ 144 ไฟเบอร์ต่อยูนิต ในศูนย์ข้อมูลที่ทุกแร็คยูนิตเป็นตัวแทนของต้นทุนอสังหาริมทรัพย์ ความหนาแน่นนั้นผลักดันการตัดสินใจซื้อส่วนใหญ่
ความแตกต่างที่สำคัญระหว่าง ODF และแผงแพทช์
ODF คือจุดที่สายเคเบิลดิบภายนอกโรงงานถูกตัดออกอย่างถาวรผ่านข้อต่อฟิวชั่นประกบ{0}}ที่อาจไม่มีการแตะต้องเป็นเวลาหนึ่งทศวรรษ แผงแพทช์เป็นแบบตัวเชื่อมต่อทั้งหมด-: การเชื่อมต่อทั้งหมดได้รับการออกแบบให้สร้างขึ้นและใช้งานด้วยมือ บ่อยเท่าที่เครือข่ายต้องการ ความแตกต่างระหว่างผมเปียไฟเบอร์และสายแพทช์สะท้อนการแบ่งแบบถาวร-กับ-แบบยืดหยุ่นในระดับส่วนประกอบ
สถานที่ตั้ง การก่อสร้าง และกำลังการผลิต ล้วนเป็นไปตามข้อเท็จจริงประการหนึ่ง ODF นั่งอยู่ที่ทางเข้าเคเบิล โครงกระจายหลัก และ-ห้องฉัน-สร้างขึ้นด้วย-โครงเหล็กหนา การผ่อนแรงแบบบูรณาการ และพื้นที่เส้นทางที่กว้างขวางเนื่องจากพวกมันต้องจัดการกับลำตัวกลางแจ้งที่หุ้มเกราะ แผงแพทช์อาศัยอยู่ภายในชั้นวางอุปกรณ์ถัดจากสวิตช์และเราเตอร์ ไฟแช็กและติดตั้ง-รางเลื่อน- เนื่องจากงานของพวกเขาคือการจัดการสายแพตช์ที่สะอาดในสภาพแวดล้อมภายในอาคารที่มีการควบคุม และในขณะที่การติดตั้ง ODF อาจจัดการเส้นใยหลายพันเส้นในหลายเฟรม แผงแพทช์จะปรับให้เหมาะสมสำหรับพอร์ต-ต่อ-ความหนาแน่นของหน่วยแร็ค-หน่วย-เส้นใยทั้งหมดน้อยลง โดยบรรจุแน่นพอที่จะรองรับตู้อุปกรณ์เต็มรูปแบบโดยไม่เปลืองพื้นที่ในแนวตั้ง
ที่ซึ่งแต่ละอันเหมาะกับการใช้งานจริง
ในเครือข่าย FTTH หรือ FTTP ทั่วไป ODF ระดับผู้ให้บริการ-จะอยู่ที่สำนักงานกลางหรือตู้ภาคสนาม โดยรับสายป้อนจากแกนหลัก ประกบเป็นเส้นใยกระจาย และมักจะเป็นบ้านตัวแยกสัญญาณไฟเบอร์ออปติก PLCที่แบ่งไฟเบอร์ต้นน้ำหนึ่งเส้นออกเป็น 16 หรือ 32 สาขาของผู้สมัครสมาชิก จากนั้น สายเคเบิลกระจายจะกระจายออกไปยัง-อาคารผู้โดยสารระดับถนนและสถานที่ของสมาชิก
ศูนย์ข้อมูลทำงานในทางกลับกัน เส้นใยหลักจากแกนหลักของวิทยาเขตสิ้นสุดที่ ODF ในห้องทางเข้าเส้นใยหลัก แต่การดำเนินการในแต่ละวัน-ถึง-จะเกิดขึ้นที่ระดับแถว โดยที่แผงแพตช์ความหนาแน่นสูง-ทำให้ผู้ดูแลระบบสามารถเชื่อมต่อพอร์ตที่พวกเขาเสียบและถอดออกเมื่อปริมาณงานเปลี่ยนไป สำนักงานสาขาหรือ-การติดตั้งพื้นแบบเดี่ยว-ทำให้สิ่งต่าง ๆ ง่ายขึ้น: หากผู้ให้บริการจัดส่งไฟเบอร์แบบต่อสายล่วงหน้า- แผงแพทช์แบบติดผนังขนาดกะทัดรัด-จะจัดการทั้งไซต์โดยไม่ต้องต่อใดๆ เลย

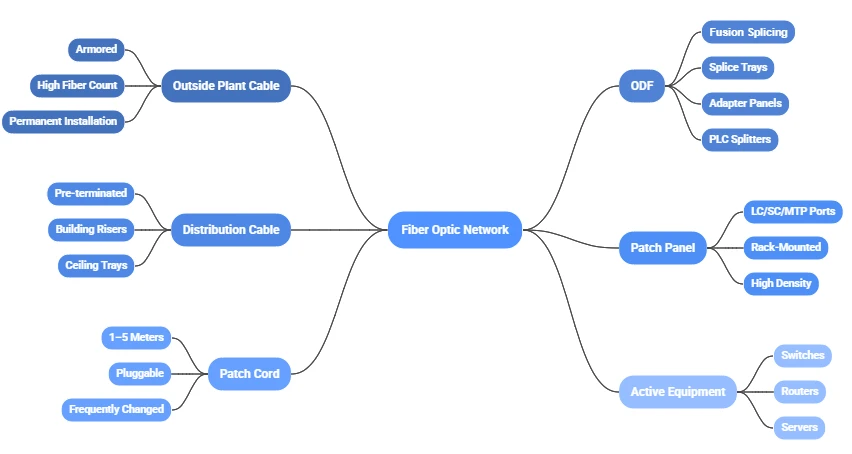

เครือข่ายที่ออกแบบมาอย่างดีส่วนใหญ่-ใช้ทั้งสองอย่างควบคู่กัน ODF จัดการการสิ้นสุดสายเคเบิลหลักและการเชื่อมต่อ-ข้ามระยะยาว- แผงแพทช์ให้ความยืดหยุ่นในการเชื่อมต่อ-มิเตอร์สุดท้ายกับพอร์ตอุปกรณ์ วิธีการแบบหลายชั้นนี้จะแยกสภาพแวดล้อมการต่อรอยที่ละเอียดอ่อนออกจากการแพตช์ทุกวัน ซึ่งช่วยลดความเสี่ยงของความเสียหายของเส้นใยโดยไม่ตั้งใจ นอกจากนี้ยังหมายความว่าเมื่อมีการขยายเครือข่าย-สวิตช์ใหม่ เซิร์ฟเวอร์แถวใหม่- ฮาร์ดแวร์เดียวที่ต้องเปลี่ยนคือที่ระดับแผงแพทช์ ไม่ใช่ภายใน ODF
เหตุใดคุณภาพของตัวเชื่อมต่อจึงกำหนดรูปแบบทั้งระบบ
ODF และแผงแพทช์ได้รับความสนใจมากที่สุดในการวางแผนการอภิปราย แต่ตัวเชื่อมต่อกำลังทำงานแบบออปติกจริง พอร์ตอะแดปเตอร์ การสิ้นสุดแบบหางเปีย พื้นผิวผสมพันธุ์สายแพตช์{1}} ทั้งหมดนี้เพิ่มการสูญเสียการแทรก และการสูญเสียนั้นก็สะสม ใน ODF 144 ไฟเบอร์ที่ให้บริการการแยก FTTH ที่หนาแน่น ความแตกต่าง 0.1 dB ต่อตัวเชื่อมต่อจะซ้อนกันอย่างรวดเร็วในคู่ที่จับคู่หลายร้อยคู่
ช่องว่างด้านประสิทธิภาพส่วนใหญ่ระหว่างตัวเชื่อมต่อที่ดีและตัวเชื่อมต่อที่ไม่ดีนั้นอาศัยอยู่ในปลอกโลหะ เซรามิกเซอร์โคเนียขัดเงาที่มีความแม่นยำ-ช่วยให้แกนเส้นใยอยู่ในแนวเดียวกันภายในค่าความคลาดเคลื่อนระดับไมครอน- พื้นผิวที่ตกแต่งไม่ดีจะสร้างการสูญเสียกลับอย่างรวดเร็ว ซึ่งจะทำให้-สัญญาณความเร็วสูง-ลดระดับลง โดยเฉพาะอย่างยิ่งบน 100G-และ-เหนือลิงก์ที่เชื่อมโยงกัน โดยทุกๆ 10 ของ dB นับ ภายใน ODF คุณภาพของตัวเชื่อมต่อมีความสำคัญมากกว่าที่แผงแพทช์ เนื่องจากผมเปียที่ต่อเข้าด้วยกัน-และติดอยู่ในอะแดปเตอร์นั้นมีไว้เพื่อให้คงอยู่ตลอดอายุการใช้งานของโรงงานเคเบิล แย่ขั้วต่อไฟเบอร์ออปติกการฝังไว้ในถาดประกบไม่ใช่สิ่งที่คุณจะเปลี่ยนในบ่ายวันอังคาร
ฟอร์มแฟคเตอร์ก็มีความหนาแน่นเช่นกันขั้วต่อ LC พร้อมปลอกโลหะขนาด 1.25 มมให้จำนวนพอร์ตต่อแร็คยูนิตประมาณสองเท่า เมื่อเทียบกับฟอร์มแฟคเตอร์ 2.5 มม. ของ SC ซึ่งเป็นสาเหตุที่ LC ครองพาเนลแพตช์ศูนย์ข้อมูลสมัยใหม่ และแสดงมากขึ้นในส่วนอะแดปเตอร์ ODF SC และ FC ยังคงยึดมั่นในโรงงานโทรคมนาคมแบบเดิมซึ่งความเข้ากันได้แบบย้อนหลังมีมากกว่าความหนาแน่นที่เพิ่มขึ้น
การจับคู่อุปกรณ์ที่เหมาะสมกับขนาดเครือข่ายของคุณ
ลิงก์สำนักงานสาขาแบบไฟเบอร์ 12- และส่วนหัวของตัวพาไฟเบอร์ 1,500- แทบจะไม่มีอะไรเหมือนกันเลยจากมุมมองของฮาร์ดแวร์ และการระบุมากเกินไปจะสิ้นเปลืองเงินอย่างน่าเชื่อถือพอๆ กับการระบุที่น้อยเกินไปทำให้เกิดไฟฟ้าขัดข้อง
ที่ด้านท้ายที่เบากว่า-มีเส้นใยน้อยกว่า 48 เส้น-แผงยึดติดผนัง-หรือชั้นวาง 1U- แผงแพทช์จะจัดการงานได้ด้วยตัวเอง ตัวอย่างเช่น สำนักงาน SOHO ที่เชื่อมต่อกับ GPON ONT อาจต้องการเพียงแผงสิ้นสุดไฟเบอร์พอร์ต 4- หรือ 8- ใกล้กับจุดเข้าอาคาร สายเคเบิลมาถึงแบบสิ้นสุดล่วงหน้า ดังนั้นจึงไม่มีอะไรต้องเชื่อมต่อและไม่มีเหตุผลที่จะลงทุนในโครงสร้างพื้นฐานระดับ ODF
เมื่อจำนวนไฟเบอร์ข้ามไปในช่วง 48-ถึง-288 แผงแพทช์เดียวจะไม่ตัดมัน วิทยาเขตองค์กรแบบหลายชั้น-หรือโหนด ISP ระดับภูมิภาคในระดับนี้ได้รับประโยชน์จากการจับคู่ ODF เฉพาะที่ทางเข้าหลักกับแผงแพทช์แบบติดตั้งบนชั้นวางในตู้ IDF แต่ละตู้ ODF มอบเลเยอร์การเชื่อมต่อข้ามที่สะอาดตาสำหรับการต่อประกบสายหลัก ในขณะที่แผงดาวน์สตรีมช่วยให้เจ้าหน้าที่ไอทีในพื้นที่เปลี่ยนเส้นทางการเชื่อมต่อโดยไม่ต้องเปิดถาดประกบกัน การเลือกสิ่งที่ถูกต้องประเภทตัวเชื่อมต่อไฟเบอร์ออปติกในแต่ละระดับ-การขัดเกลา APC สำหรับฟีดตัวแยกสัญญาณระยะไกล- UPC สำหรับ-ลิงก์ข้อมูลการเข้าถึงระยะสั้น-จะป้องกันปัญหาการสะท้อนแสงจากการเรียงซ้อนระหว่างเลเยอร์ นี่เป็นระดับที่การติดฉลากและเอกสารเริ่มให้ผลตอบแทนที่ดีเช่นกัน หากไม่มีแผนผังพอร์ตที่ชัดเจนซึ่งเชื่อมโยงตำแหน่งประกบ ODF กับพอร์ตแผงแพทช์ดาวน์สตรีม การแก้ไขปัญหาลิงก์ที่ล้มเหลวเพียงลิงก์เดียวอาจทำให้กินเวลาทั้งบ่ายได้
นอกเหนือจากเส้นใยไม่กี่ร้อยเส้นแล้ว ODF ก็กลายเป็นโครงสร้างพื้นฐานของอาคารถาวร ศูนย์ข้อมูลระดับไฮเปอร์สเกลและสำนักงานกลางโทรคมนาคมในระดับนี้ต้องใช้ระบบตั้งพื้นแบบโมดูลาร์-พร้อมถาดต่อประกบแบบวางซ้อนกันได้ ช่องเส้นทางในตัว และแผงอะแดปเตอร์-การเข้าถึงด้านหน้าที่ช่วยให้-บำรุงรักษาทางเดินร้อนได้โดยไม่รบกวนการเชื่อมต่อที่อยู่ติดกัน ฮาร์ดแวร์ที่ติดตั้งที่นี่คาดว่าจะมีอายุการใช้งาน 15 ถึง 20 ปี สูง-เกรดผมเปียโหมดเดียวและอะแดปเตอร์ที่ผ่านการทดสอบจากโรงงาน-ในระดับ ODF มีค่าใช้จ่ายล่วงหน้ามากกว่า แต่ช่วยลดปัญหาการโทรแก้ไขปัญหาภาคสนามอย่างต่อเนื่องซึ่งส่วนประกอบราคาถูกสร้างขึ้นเมื่อเวลาผ่านไป
การจัดการสายเคเบิล: ปัจจัยที่ถูกมองข้ามซึ่งช่วยยืดอายุการใช้งานของฮาร์ดแวร์
วิธีที่ไฟเบอร์ถูกส่งผ่าน ODF หรือแผงแพทช์ส่งผลต่อประสิทธิภาพพอๆ กับตัวฮาร์ดแวร์เอง การละเมิดรัศมีการโค้งงอ สายแพทช์ที่พันกัน และการจัดเก็บหย่อนที่คับแคบ ล้วนทำให้เกิดการสูญเสียที่ปรากฏในการติดตาม OTDR แต่แทบจะไม่ได้รับการตำหนิจากสาเหตุที่ถูกต้อง
ไฟเบอร์โหมดเดี่ยว (มาตรฐาน G.652) มีรัศมีโค้งงอขั้นต่ำประมาณ 15 มม. และหากฝ่าฝืนจะทำให้เกิดการสูญเสียแมคโครเบนด์ซึ่งจะทำให้งบประมาณลิงก์ของคุณหมดไป ภายใน ODF โซนที่มีความเสี่ยงสูงสุด-คือจุดทางออกของหางเปียซึ่งเส้นใยจะวนจากถาดประกบไปยังแผงอะแดปเตอร์ และพื้นที่จัดเก็บส่วนที่หย่อนซึ่งเส้นใยส่วนเกินจะถูกขด ช่องเส้นทางโค้งและแกนยึดแกนยึดแกนหมุน-ใน ODF ที่ออกแบบอย่างดีจะรักษาทุกเกลียวให้อยู่เหนือรัศมีต่ำสุด-แม้ว่าช่างเทคนิคจะเลื่อนถาดออกมาเพื่อการบำรุงรักษาและดันกลับเข้าไปใหม่ก็ตาม
ที่แผงแพทช์ ปัญหาจะเปลี่ยนจากการโค้งงอภายในไปสู่การจัดการสายไฟภายนอก แผง LC พอร์ต 48- ในศูนย์ข้อมูลที่พลุกพล่านจะสะสมสายไฟหลายสิบเส้นเรียงซ้อนจากด้านหน้า และไม่มีตัวจัดการสายเคเบิลแนวนอนและแนวตั้ง สายเหล่านั้นพันกัน ลากตัวตัวเชื่อมต่อ และโหลดสปริงปลอกโลหะด้วยแรงด้านข้างคงที่ แรงกดเชิงกลดังกล่าวจะเร่งการสึกหรอของส่วนหน้า-และค่อยๆ เพิ่มการสูญเสียการแทรก ซึ่งเป็นปัญหาที่ Velcro เชื่อมโยง การวนรอบการบริการที่เหมาะสม และการติดฉลากที่สอดคล้องกันสามารถป้องกันได้โดยสิ้นเชิงหากมีระเบียบวินัยตั้งแต่วันแรก
เค้าโครง ODF ยังส่งผลต่อความถี่ที่ตัวเชื่อมต่อถูกรบกวนดาวน์สตรีมด้วย เมื่อเส้นใยหลักมีการหย่อนบริการเพียงพอและเส้นทางเส้นทางที่สะอาด การทดสอบ OTDR และการเชื่อมต่อการบำรุงรักษาจะเกิดขึ้นโดยไม่ต้องดึงหรือบิดเส้นใยใดๆ ทุกครั้งที่ตัวเชื่อมต่อเกิดความเค้น ถอดปลั๊ก และ-กลับเข้าที่ ส่วนหน้าของตัวเชื่อมต่อจะเกิดการปนเปื้อนและรอยขีดข่วนขนาดเล็ก- การออกแบบสำหรับการเข้าถึงด้วยแรงต่ำ-ตั้งแต่เริ่มต้นหมายถึงการบำรุงรักษาน้อยลง- และการบำรุงรักษาน้อยลงทำให้อายุการใช้งานของตัวเชื่อมต่อยาวนานขึ้น
รวบรวมมันทั้งหมดเข้าด้วยกัน
ODF หรือแผงแพทช์ไม่ใช่การตัดสินใจสำหรับเครือข่ายส่วนใหญ่-แต่อยู่ที่คำถามว่าอุปกรณ์ใดไปที่ใด ODF จะยุติสายเคเบิลหลักและให้การเชื่อมต่อ-ข้ามระยะยาว- แผงแพทช์ช่วยให้ช่างเทคนิคมีชั้นการปะแก้ที่ยืดหยุ่นใกล้กับอุปกรณ์ การทำให้โทโพโลยีถูกต้องนั้นเป็นขั้นตอนที่หนึ่ง
ขั้นตอนที่สองคือทุกสิ่งรอบตัว: คุณภาพของปลอกโลหะและเกรดการขัดเงาที่เข้ากันกับแต่ละชั้น ขนาดของกล่องหุ้มตามจำนวนไฟเบอร์จริงแทนที่จะคาดเดา และการกำหนดเส้นทางสายเคเบิลที่ปกป้องตัวเชื่อมต่อจากความเค้นเชิงกลที่ไม่จำเป็น งานเหล่านั้นไม่ใช่งานที่มีเสน่ห์ แต่มันคือความแตกต่างระหว่างโรงงานไฟเบอร์ที่ทำงานได้อย่างสะอาดเป็นเวลา 15 ปี กับโรงงานที่เรียกใช้บริการทุกไตรมาส
