สายแพทช์ไฟเบอร์โหมดเดี่ยว: ประเภท ตัวเชื่อมต่อ และคู่มือการเลือก

สายแพตช์ไฟเบอร์โหมดเดี่ยวเป็นหนึ่งในส่วนประกอบไฟเบอร์ออปติกที่ใช้กันอย่างแพร่หลายในเครือข่ายโทรคมนาคม ศูนย์ข้อมูล ระบบ FTTH แบ็คโบนขององค์กร และลิงก์ออปติคัลระยะไกล- สร้างขึ้นรอบๆ แกนแก้วแคบขนาด 9/125µm โดยนำแสงเลเซอร์ไปในเส้นทางแสงเดียว ช่วยให้สัญญาณเดินทางได้ไกลขึ้นด้วยการลดทอนที่ต่ำกว่าและการบิดเบือนน้อยกว่าทางเลือกแบบมัลติโหมด

ไม่ว่าคุณจะระบุสายเคเบิลสำหรับการสร้างศูนย์ข้อมูลใหม่ อัปเกรดตู้กระจาย FTTH หรือเปลี่ยนสายแพตช์ในสำนักงานกลางโทรคมนาคม การเลือกสายแพตช์โหมดเดี่ยวที่เหมาะสมนั้นต้องการมากกว่าการเลือกความยาวและตัวเชื่อมต่อ คุณต้องจับคู่ประเภทไฟเบอร์ อินเทอร์เฟซของตัวเชื่อมต่อ ประเภทการขัดเงา ระดับแจ็คเก็ต และประสิทธิภาพด้านออปติกให้ตรงกับตัวรับส่งสัญญาณ งบประมาณในการเชื่อมต่อ และสภาพแวดล้อมการติดตั้ง

คู่มือนี้ครอบคลุมพื้นฐานของสายแพตช์ไฟเบอร์โหมดเดี่ยว - วิธีทำงาน วิธีเปรียบเทียบกับมัลติโหมด ประเภทของคีย์ที่ใช้ได้ ตำแหน่งที่ใช้ และกระบวนการ-ทีละ{2}}ในทางปฏิบัติในการเลือกสายเคเบิลที่เหมาะสมสำหรับโครงการของคุณ

สายแพทช์ไฟเบอร์โหมดเดี่ยวคืออะไร?

สายแพตช์ไฟเบอร์โหมดเดี่ยว - หรือที่เรียกว่าสายแพตช์โหมดเดี่ยวหรือจัมเปอร์ไฟเบอร์โหมดเดี่ยว - เป็นสายไฟเบอร์ออปติกปลายก่อน-ที่มีขั้วต่อที่ปลายด้านหนึ่งหรือทั้งสองด้าน โดยเชื่อมต่ออุปกรณ์ออพติคอล เช่น สวิตช์ ตัวรับส่งสัญญาณ แผงแพทช์ เฟรม ODF ตัวแปลงสื่อ ตัวแยกสัญญาณ และกล่องเทอร์มินัล

สายแพตช์โหมดเดี่ยวส่วนใหญ่ใช้ไฟเบอร์ 9/125µm โดยที่ตัวเลขแรกหมายถึงเส้นผ่านศูนย์กลางแกนกลาง (ประมาณ 9 ไมครอน) และหมายเลขที่สองหมายถึงการหุ้มขนาด 125 ไมครอน ตามที่สมาคมใยแก้วนำแสง (FOA), ไฟเบอร์โหมดเดี่ยวที่ 9/125 ไมครอนมักเกี่ยวข้องกับความยาวคลื่น 1310 นาโนเมตรและ 1550 นาโนเมตร - ซึ่งเป็นหน้าต่างการทำงานหลักสองหน้าต่างสำหรับการสื่อสารด้วยแสงระยะไกล-

ต่างจากสายไฟเบอร์จำนวนมากที่ติดตั้งผ่านท่อร้อยสายและสิ้นสุดที่ไซต์งานสายแพทช์ไฟเบอร์ออปติกมาถึงพร้อมเสียบปลั๊ก ทำให้เป็นวิธีการเชื่อมต่อมาตรฐานภายในห้องอุปกรณ์ ชั้นวางศูนย์ข้อมูล กล่องกระจายสัญญาณ FTTH ม้านั่งทดสอบ และตู้โทรคมนาคม

สายแพตช์โหมดเดี่ยวมักมีแจ็กเก็ตสีเหลือง-อยู่ในสภาพแวดล้อมการแพตช์ในอาคาร แต่สีแจ็คเก็ตเพียงอย่างเดียวไม่ควรเป็นวิธีเดียวในการระบุสายเคเบิล ตรวจสอบเครื่องหมายแจ็คเก็ตที่พิมพ์ การกำหนดประเภทไฟเบอร์ ประเภทตัวเชื่อมต่อ และข้อกำหนดคุณสมบัติการขัดเงาก่อนการติดตั้งทุกครั้ง

สายแพทช์ไฟเบอร์โหมดเดี่ยวทำงานอย่างไร

สายแพตช์ไฟเบอร์โหมดเดี่ยวนำแสงเลเซอร์ผ่านแกนแก้วที่แคบมาก เนื่องจากเส้นผ่านศูนย์กลางแกนมีขนาดเล็ก - ประมาณ 8.6 ถึง 9.5 ไมครอนตามITU-T G.652ข้อมูลจำเพาะ - แสงแพร่กระจายในโหมดเดียวโดยพื้นฐานแล้ว วิธีนี้จะกำจัดการกระจายตัวของโมดัลซึ่งเป็นปัจจัยจำกัดระยะทางหลัก-ในไฟเบอร์มัลติโหมด และช่วยให้สามารถส่งสัญญาณได้ชัดเจนยิ่งขึ้นในระยะทางหลายสิบหรือหลายร้อยกิโลเมตร

โครงสร้างไฟเบอร์ประกอบด้วยชั้นแสงสองชั้น: แกนกลางซึ่งเป็นเส้นทางแก้วตรงกลางที่สัญญาณแสงเคลื่อนที่ และการหุ้มซึ่งเป็นชั้นกระจกโดยรอบที่มีดัชนีการหักเหของแสงต่ำกว่าที่จำกัดแสงภายในแกนกลางผ่านการสะท้อนภายในทั้งหมด

ไฟเบอร์โหมดเดี่ยวได้รับการปรับให้เหมาะสมสำหรับการทำงานที่ 1310 นาโนเมตรและ 1550 นาโนเมตร หน้าต่าง 1310nm ให้การกระจายสีใกล้-เป็นศูนย์สำหรับไฟเบอร์ G.652 มาตรฐาน ในขณะที่หน้าต่าง 1550nm ให้การลดทอนต่ำสุด - โดยทั่วไปจะอยู่ที่ประมาณ 0.2 dB/km สำหรับไฟเบอร์ G.652.D สมัยใหม่ ลักษณะเฉพาะเหล่านี้ทำให้ไฟเบอร์โหมดเดี่ยวเป็นรากฐานของเครือข่ายออปติก-ระยะไกลและในตัวเมืองเกือบทั้งหมด

ในการปรับใช้จริง สายแพตช์จะไม่ทำงานแยกกัน ประสิทธิภาพการทำงานขึ้นอยู่กับตัวรับส่งสัญญาณแบบออปติคัล งบประมาณการสูญเสียลิงก์ทั้งหมด คุณภาพของตัวเชื่อมต่อ และทุกจุดต่อและจุดเชื่อมต่อในเส้นทาง สายแพตช์ที่ทำมาอย่างดี-ซึ่งมีการสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูงมีส่วนทำให้ระยะขอบของลิงก์ แต่การออกแบบระบบที่สมบูรณ์จะกำหนดว่าลิงก์นั้นทำงานได้อย่างน่าเชื่อถือหรือไม่

สายแพทช์ไฟเบอร์โหมดเดี่ยวกับมัลติโหมด: ความแตกต่างที่สำคัญ

ความแตกต่างพื้นฐานระหว่างโหมดเดี่ยวและมัลติโหมดไฟเบอร์คือขนาดแกนกลางและวิธีที่แสงเดินทางผ่านแกนกลางนั้น ไฟเบอร์โหมดเดี่ยวมีแกนที่เล็กกว่ามากและรองรับโหมดการแพร่กระจายเพียงโหมดเดียว ในขณะที่มัลติโหมดไฟเบอร์ใช้แกนที่ใหญ่กว่าซึ่งช่วยให้โหมดหลายร้อยโหมดเดินทางพร้อมกัน - ซึ่งทำให้เกิดการกระจายตัวของโมดอลและจำกัดระยะการส่งสัญญาณ

โหมดเดี่ยวเหมาะกว่าเมื่อคำนึงถึงระยะทาง ความสามารถในการขยาย และการลดทอนที่ต่ำ อย่างไรก็ตาม ไม่ใช่ตัวเลือกที่คุ้มค่าที่สุด-สำหรับทุกลิงก์ สำหรับ-การเข้าถึงการเชื่อมต่อภายในศูนย์ข้อมูลสั้นๆ - พูดว่า สลับ-เป็น-ลิงก์เซิร์ฟเวอร์ที่ต่ำกว่า 100 เมตร -มัลติไฟเบอร์ (OM3, OM4 หรือ OM5)เมื่อจับคู่กับเครื่องรับส่งสัญญาณที่ใช้ VCSEL- อาจมีราคาถูกกว่ามาก ตัวเลือกที่เหมาะสมขึ้นอยู่กับระบบทั้งหมด: ต้นทุนตัวรับส่งสัญญาณ ระยะการเชื่อมต่อ โครงสร้างพื้นฐานสายเคเบิลที่มีอยู่ ความหนาแน่นของพอร์ต และเส้นทางการอัพเกรดในอนาคต

ประเภททั่วไปของสายแพทช์ไฟเบอร์โหมดเดี่ยว

สายแพตช์โหมดเดี่ยวบางสายไม่สามารถใช้แทนกันได้ ก่อนสั่งซื้อ คุณต้องยืนยันประเภทไฟเบอร์ โครงสร้างสายเคเบิล ประเภทคอนเนคเตอร์ ประเภทขัดเงา ระดับแจ็คเก็ต และความยาว

สายแพทช์โหมดเดี่ยว Simplex และ Duplex

A สายแพทช์ซิมเพล็กซ์มีเส้นใยไฟเบอร์เส้นเดียวและใช้เมื่อต้องการเส้นทางแสงเพียงเส้นทางเดียวเท่านั้น - ตัวอย่างเช่น ในลิงก์การตรวจสอบบางลิงก์ ระบบ-เส้นใยเดี่ยวสองทิศทาง (BiDi) หรือการเชื่อมต่อกับพอร์ตตัวแยกสัญญาณแต่ละพอร์ต

สายแพตช์โหมดดูเพล็กซ์โหมดเดี่ยวประกอบด้วยเส้นใยสองเส้นในโครงสร้าง zipcord โดยเส้นใยหนึ่งสำหรับส่งและอีกเส้นหนึ่งสำหรับรับ นี่คือการกำหนดค่ามาตรฐานสำหรับสวิตช์อีเทอร์เน็ตส่วนใหญ่-เป็น-สวิตช์ สลับ-เป็น-ตัวรับส่งสัญญาณ และการเชื่อมต่อแผงแพทช์ สำหรับแพตช์ศูนย์ข้อมูลที่มีความหนาแน่นสูง- สายแพทช์โหมดเดี่ยว LC duplex เป็นตัวเลือกที่ใช้กันมากที่สุด

สายแพทช์ไฟเบอร์โหมดเดี่ยว OS2: เมื่อใดจึงควรใช้

OS1 และ OS2 เป็นประเภทไฟเบอร์โหมดเดี่ยวที่กำหนดภายใต้ ISO/IEC 11801 แต่มีบทบาทที่แตกต่างกัน OS1 หมายถึงโครงสร้างสายเคเบิลภายในอาคารที่มีบัฟเฟอร์-แน่นหนา โดยมีการลดทอนสูงสุด 1.0 dB/กม. OS2 หมายถึงโครงสร้างการลดทอน-ท่อหรือต่ำกว่า-แบบหลวมที่พิกัด 0.4 dB/กม. หรือดีกว่า เหมาะสำหรับการใช้งานทั้งในร่มและกลางแจ้ง

โดยทั่วไปแล้ว ไฟเบอร์ OS2 สมัยใหม่สร้างขึ้นบนกระจก ITU-T G.652.D ซึ่งขจัดระดับน้ำสูงสุดที่ 1383 นาโนเมตร และรองรับการทำงานเต็ม-สเปกตรัมจากแถบ O- ถึงแถบ L- (1260–1625nm) ทำให้ OS2 เข้ากันได้กับระบบ CWDM และการอัพเกรดความยาวคลื่นในอนาคต

สำหรับโปรเจ็กต์แพตช์โหมดเดี่ยวใหม่ส่วนใหญ่ - ไม่ว่าจะในศูนย์ข้อมูล สิ่งอำนวยความสะดวกโทรคมนาคม หรือเครือข่าย FTTH - OS2 เป็นค่าเริ่มต้นที่ปลอดภัยกว่า ช่วยให้เข้ากันได้ดีขึ้นกับเครื่องรับส่งสัญญาณระยะไกลที่ทันสมัย- และเหลือพื้นที่ว่างมากขึ้นสำหรับการอัพเกรดแบนด์วิดท์ในอนาคต OS1 อาจยังคงปรากฏในการติดตั้งภายในอาคารแบบเก่าหรือลิงก์แกนหลักที่สั้นมาก แต่ไม่มีเหตุผลเพียงเล็กน้อยที่จะระบุให้ใช้กับ build ใหม่

LC vs SC Single Mode Patch Cable: ขั้วต่อใดที่เหมาะกับอุปกรณ์ของคุณ?

ตัวเลือกตัวเชื่อมต่อถูกกำหนดโดยอินเทอร์เฟซของอุปกรณ์ ไม่ใช่ตามความชอบส่วนตัว ต่อไปนี้เป็นประเภทตัวเชื่อมต่อทั่วไปที่ใช้กับสายแพตช์โหมดเดี่ยว:

ในชั้นวางศูนย์ข้อมูลที่มีความหนาแน่นสูง-สายแพทช์ LCโดยปกติจะเป็นตัวเลือกแรกเนื่องจากฟอร์มแฟคเตอร์ขนาดเล็กช่วยให้มีพอร์ตต่อยูนิตแร็คได้มากขึ้น ในตู้กระจายสินค้า FTTHขั้วต่อ SCมักนิยมใช้เนื่องจากมีความทนทาน ง่ายต่อการจัดการในภาคสนาม และใช้กันอย่างแพร่หลายในอุปกรณ์ PON ตัวเชื่อมต่อ FC และ ST ปรากฏไม่บ่อยในการติดตั้งองค์กรใหม่ แต่ยังคงพบเห็นได้ทั่วไปในสภาพแวดล้อมการทดสอบและระบบอุตสาหกรรมบางระบบ

หากอุปกรณ์ทั้งสองที่คุณกำลังเชื่อมต่อใช้อินเทอร์เฟซตัวเชื่อมต่อที่แตกต่างกัน ให้เลือกสายแพตช์ไฮบริด เช่นเซาท์แคโรไลนาถึงLCหรือ LC ถึง FC

ตัวเชื่อมต่อไฟเบอร์ UPC กับ APC: การเลือกประเภทโปแลนด์ที่เหมาะสม

ที่ชนิดขัดเงาขั้วต่อส่งผลโดยตรงต่อการสูญเสียการส่งคืนและกำหนดว่าสายแพตช์เหมาะสำหรับระบบที่ไวต่อการสะท้อน{0}}หรือไม่

ตัวเชื่อมต่อ UPC ใช้ปลายแบนที่มีรูปทรงโดม- ซึ่งได้รับการขัดเงาเพื่อให้ได้ผลลัพธ์ที่ประณีต ตัวเชื่อมต่อ APC ใช้ส่วนปลายที่ทำมุม 8- องศาซึ่งจะนำแสงสะท้อนออกจากแกนไฟเบอร์ ทำให้สูญเสียผลตอบแทนที่สูงขึ้นอย่างมาก ในระบบ PON และ CATV แม้แต่การสะท้อนกลับเล็กน้อย-ก็อาจทำให้คุณภาพสัญญาณลดลงหรือทำให้เกิดการรบกวนกับสัญญาณวิดีโอแอนะล็อกได้ ซึ่งเป็นสาเหตุว่าทำไมขั้วต่อ SC/APCเป็นมาตรฐานในเครือข่าย FTTH

คำเตือน: อย่าเชื่อมต่อตัวเชื่อมต่อ APC กับตัวเชื่อมต่อ UPCรูปทรงของใบหน้าที่ทำมุมและแบน-นั้นเข้ากันไม่ได้ทางกายภาพ การผสมพันธุ์จะทำให้เกิดช่องว่างอากาศที่ทำให้เกิดการสูญเสียการแทรกสูง การสูญเสียกลับที่ไม่ดี และอาจสร้างความเสียหายให้กับพื้นผิวปลอกโลหะทั้งสองอย่างถาวร หากคุณเห็นขั้วต่อสีเขียวที่ปลายด้านหนึ่งและขั้วต่อสีน้ำเงินที่อีกด้านหนึ่ง ให้หยุดและตรวจสอบก่อนเชื่อมต่อ

วัสดุแจ็คเก็ตและการจัดอันดับสายเคเบิล

แจ็คเก็ตด้านนอกเป็นตัวกำหนดตำแหน่งที่สามารถติดตั้งสายแพตช์ได้อย่างปลอดภัยและเป็นไปตามรหัสความปลอดภัยจากอัคคีภัยในพื้นที่หรือไม่ ตัวเลือกทั่วไป ได้แก่:

พีวีซีเสื้อแจ็คเก็ตในอาคาร - ทั่วไป- เพียงพอสำหรับสภาพแวดล้อมของชั้นวางและห้องอุปกรณ์ส่วนใหญ่LSZH (ฮาโลเจนไร้ควันต่ำ)- จำเป็นในอาคารสาธารณะหลายแห่ง อุโมงค์ ระบบขนส่งมวลชน และพื้นที่ปิดซึ่งควันพิษจากการเผาสายเคเบิลอาจเป็นอันตรายต่อผู้อยู่อาศัยOFNR (ไรเซอร์)- จัดอันดับสำหรับสายเคเบิลแนวตั้งที่วิ่งระหว่างชั้นOFNP (เต็ม)- ได้รับการจัดอันดับสำหรับพื้นที่จัดการอากาศ plenum- ซึ่งมีข้อกำหนดด้านกฎการป้องกันอัคคีภัยที่เข้มงวดที่สุดในอาคารในอเมริกาเหนือPE (โพลีเอทิลีน)เสื้อแจ็คเก็ต - สำหรับกิจกรรมกลางแจ้ง- กันความชื้นและรังสียูวีหุ้มเกราะ- เพิ่มชั้นโลหะหรืออะรามิดเพื่อต้านทานการกระแทก การป้องกันสัตว์ฟันแทะ และความทนทานทางกลในสภาพแวดล้อมที่รุนแรง

สำหรับการแพตช์ชั้นวางศูนย์ข้อมูลมาตรฐาน สายดูเพล็กซ์ 2.0 มม. หรือ 3.0 มม. LSZH หรือ PVC ถือเป็นบรรทัดฐาน ในชั้นวางที่มีความหนาแน่นสูง-ซึ่งมีสายแพทช์หลายร้อยสายใช้พื้นที่ถาดที่จำกัด สายเคเบิล 2.0 มม. หรือ 1.6 มม. สามารถปรับปรุงการไหลเวียนของอากาศและการจัดการสายเคเบิลได้อย่างมาก สำหรับการใช้งานกลางแจ้งหรืออุตสาหกรรมสายแพทช์ไฟเบอร์หุ้มเกราะให้การป้องกันทางกลที่จำเป็น

สายแพทช์ไฟเบอร์โหมดเดี่ยวใช้ที่ไหน?

ศูนย์ข้อมูลและการเชื่อมต่อระหว่างกันความเร็วสูง-

ในศูนย์ข้อมูล สายแพตช์โหมดเดี่ยวจะเชื่อมต่อสวิตช์-ของ-แร็คบนกับสวิตช์สไปน์ เชื่อมโยงแผงแพตช์ในพื้นที่-เชื่อมต่อข้าม และยุติโมดูลออปติคัลความเร็วสูง- สำหรับลิงก์ 100G และมากกว่านั้นสายเคเบิล OS2 LC ดูเพล็กซ์โหมดเดี่ยวที่จับคู่กับตัวรับส่งสัญญาณ LR4 หรือ ER4 เป็นเรื่องปกติสำหรับระยะทางที่เกินขอบเขตของออพติคที่ใช้มัลติโหมด VCSEL-

เครือข่ายโทรคมนาคมและ 5G

ผู้ให้บริการโทรคมนาคมพึ่งพาไฟเบอร์โหมดเดี่ยวสำหรับการเชื่อมต่อส่วนหน้า กึ่งกลาง และส่วนหลัง สายแพทช์มีการใช้กันอย่างแพร่หลายภายในสำนักงานกลางในกรอบการกระจายแสง (ODF)ที่สถานีฐานหอเซลล์ และในจุดเชื่อมต่อโครงข่ายรถไฟฟ้าใต้ดิน การลดทอนต่ำและการสนับสนุนความยาวคลื่นกว้างทำให้โหมดเดี่ยวเป็นทางเลือกเดียวที่ใช้งานได้จริงสำหรับการขนส่งระดับผู้ให้บริการ-

เครือข่ายการเข้าถึง FTTH และ FTTx

ไฟเบอร์-ไปยัง-เครือข่ายภายในบ้านโดยทั่วไปจะใช้สายแพตช์โหมดเดี่ยว SC/APC เพื่อเชื่อมต่อ OLTตัวแยก PLCกล่องกระจายสินค้า และ ONT การขัดเกลา APC ถือเป็นสิ่งสำคัญในสถาปัตยกรรม PON เนื่องจากสัญญาณดาวน์สตรีมที่ใช้ร่วมกันมีความไวสูงต่อการสะท้อนกลับ- ในตู้ FTTH แนะนำให้ใช้ SC/APC เนื่องจากการควบคุมการสะท้อนมีความสำคัญมากกว่าความหนาแน่นของพอร์ตที่ชั้นการเข้าถึง

วิทยาเขตองค์กรและการสร้างแบ็คโบน

สำหรับการสร้าง-ถึง-ลิงก์อาคาร วงแหวนแกนหลักของวิทยาเขต และการรักษาความปลอดภัยหรือการเรียกใช้ไฟเบอร์เพื่อการเฝ้าระวัง สายแพตช์โหมดเดี่ยวให้การเข้าถึงระยะไกลและความกว้างของแบนด์วิดท์ที่มากกว่ามัลติโหมด แม้ว่าลิงก์จะสั้นในปัจจุบัน การระบุโหมดเดี่ยวในขณะนี้ช่วยหลีกเลี่ยงค่าใช้จ่ายในการเดินสายใหม่เมื่อความเร็วอัปเกรดจาก 10G เป็น 25G, 100G หรือสูงกว่านั้น

เครือข่ายอุตสาหกรรม กลางแจ้ง และ-สภาพแวดล้อมที่รุนแรง

การทำเหมืองแร่ สิ่งอำนวยความสะดวกด้านน้ำมันและก๊าซ ระบบการขนส่ง เครือข่ายการตรวจสอบทางหลวง และการติดตั้งระบบเฝ้าระวังกลางแจ้งมักใช้สายแพตช์โหมดเดี่ยวที่หุ้มเกราะหรือทนทานทนต่อแรงสั่นสะเทือน ความชื้น อุณหภูมิสุดขั้ว และความเครียดทางกายภาพ

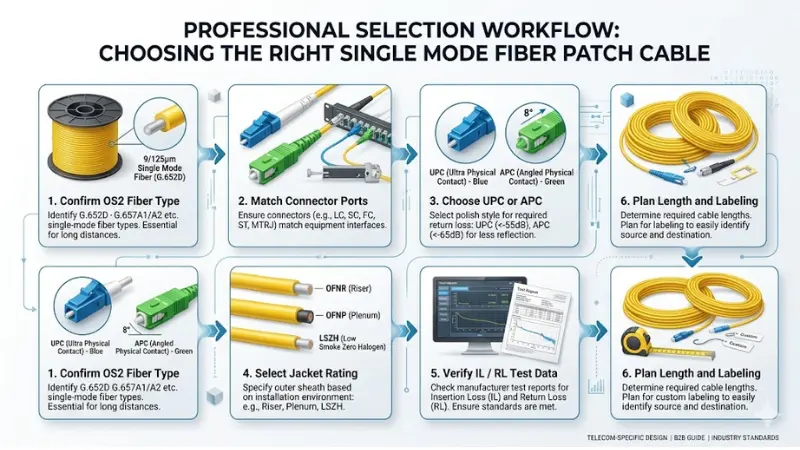

วิธีการเลือกสายแพทช์ไฟเบอร์โหมดเดี่ยวที่เหมาะสม

การเลือกสายแพตช์ที่ถูกต้องนั้นตรงไปตรงมาหากคุณทำตามขั้นตอนเหล่านี้อย่างเป็นระบบ สิ่งสำคัญคือต้องจับคู่ข้อกำหนดสายเคเบิลกับอุปกรณ์ สภาพแวดล้อม และข้อกำหนดด้านประสิทธิภาพการเชื่อมต่อ - เพื่อไม่ให้เลือกสายเคเบิลแยกกัน

ขั้นตอนที่ 1: ยืนยันข้อกำหนดประเภทไฟเบอร์และลิงค์

เริ่มกันที่หมวดไฟเบอร์ สำหรับโปรเจ็กต์โหมดเดี่ยวใหม่เกือบทั้งหมด OS2 (ที่ใช้ไฟเบอร์ G.652.D) เป็นตัวเลือกมาตรฐาน จากนั้นตรวจสอบเอกสารข้อมูลตัวรับส่งสัญญาณเพื่อดูความยาวคลื่นที่รองรับ ระยะการเชื่อมต่อสูงสุด และระดับกำลังส่ง/รับ สายแพทช์เป็นส่วนประกอบหนึ่งในลิงค์ทั้งหมด - จะต้องเข้ากันได้กับโมดูลออปติคัลและงบประมาณการสูญเสียโดยรวม

ขั้นตอนที่ 2: จับคู่ตัวเชื่อมต่อกับพอร์ตอุปกรณ์ของคุณ

ดูที่ฟิสิคัลพอร์ตบนตัวรับส่งสัญญาณ แผงแพทช์ ODF หรือกล่องเทอร์มินัล การจับคู่ทั่วไปได้แก่: โดยทั่วไปโมดูล SFP/SFP+/SFP28 ต้องใช้ตัวเชื่อมต่อ LC duplex; FTTH ONT หรือพอร์ตแยกมักจะต้องใช้ SC/APC; แผง ODF อาจใช้ SC, LC หรือ FC ขึ้นอยู่กับการออกแบบ อุปกรณ์ทดสอบมักใช้ FC หรือ SC พร้อมอะแดปเตอร์ที่เปลี่ยนได้

หากจุดปลายทั้งสองใช้ตัวเชื่อมต่อที่แตกต่างกัน ให้สั่งซื้อสายแพตช์ไฮบริด - เช่นSC/APC ถึง LC/UPCสำหรับการเชื่อมต่อ FTTH ODF เข้ากับสวิตช์อีเธอร์เน็ต

ขั้นตอนที่ 3: เลือก UPC หรือ APC Polish

กฎที่ง่ายที่สุด: หากพอร์ตอุปกรณ์เป็นสีเขียวหรือระบบเกี่ยวข้องกับวิดีโอ PON, CATV หรือ RF- ให้ใช้ APC สำหรับอีเทอร์เน็ตมาตรฐานและการส่งข้อมูลดิจิทัล ให้ใช้ UPC ตรวจสอบเสมอโดยการตรวจสอบคู่มืออุปกรณ์หรือข้อกำหนดจำเพาะของตัวรับส่งสัญญาณ - อุปกรณ์บางชนิดกำหนดให้มีการขัดเงาประเภทใดประเภทหนึ่งอย่างชัดเจน และการใช้ผิดประเภทจะทำให้ประสิทธิภาพที่วัดได้ลดลง

ขั้นตอนที่ 4: เลือกระดับแจ็คเก็ตและเส้นผ่านศูนย์กลางของสายเคเบิล

เลือกวัสดุแจ็คเก็ตตามตำแหน่งที่จะติดตั้งสายเคเบิล สำหรับตู้ศูนย์ข้อมูลในอาคาร LSZH หรือ PVC เป็นเรื่องปกติ สำหรับน่านฟ้า Plenum ในอาคารอเมริกาเหนือ อาจจำเป็นต้องใช้ OFNP ตามรหัสท้องถิ่น สำหรับการวิ่งกลางแจ้งหรือสภาพแวดล้อมที่ต้องใช้แรงกายมาก ให้เลือกเสื้อแจ็คเก็ต PE หรือโครงสร้างหุ้มเกราะ

เส้นผ่านศูนย์กลางของสายเคเบิลเป็นตัวเลือกที่ใช้งานได้จริง: สายไฟขนาด 3.0 มม. มีความทนทานและง่ายต่อการถือระหว่างการติดตั้ง ในขณะที่สายไฟขนาด 2.0 มม. หรือ 1.6 มม. ดีกว่าสำหรับการแพตช์ความหนาแน่นสูง-ในบริเวณที่พื้นที่และการไหลเวียนของอากาศมีความสำคัญ

ขั้นตอนที่ 5: ตรวจสอบการสูญเสียการแทรก การสูญเสียคืน และเอกสารประกอบการทดสอบ

ผู้จำหน่ายสายแพตช์ที่มีคุณภาพควรจัดเตรียมผลการทดสอบด้านแสงสำหรับชุดสายเคเบิลแต่ละชุด พารามิเตอร์หลักที่ต้องตรวจสอบคือ:

การสูญเสียการแทรก (IL):สำหรับสายแพตช์โหมดเดี่ยวที่สิ้นสุดจากโรงงาน- IL โดยทั่วไปจะน้อยกว่าหรือเท่ากับ 0.3 dB ต่อตัวเชื่อมต่อ โดยส่วนประกอบคุณภาพจำนวนมากจะมีค่าน้อยกว่าหรือเท่ากับ 0.2 dB มาตรฐาน ANSI/TIA-568.3 กำหนดการสูญเสียตัวเชื่อมต่อสูงสุดที่ 0.75 dB สำหรับคู่ที่เชื่อมต่อกัน แต่เพดานนี้จงใจให้กว้างเพื่อรองรับฟิลด์-ที่สิ้นสุดและประกบกัน-บนตัวเชื่อมต่อ สำหรับสายแพตช์ที่ผลิตจากโรงงาน สิ่งใดก็ตามที่สูงกว่า 0.3 dB ต่อการเชื่อมต่อแบบคู่รับประกันการตรวจสอบอย่างใกล้ชิด

การสูญเสียคืน (RL):ตัวเชื่อมต่อ UPC ควรมีการสูญเสียผลตอบแทนมากกว่าหรือเท่ากับ 50 dB ขั้วต่อ APC ควรมีมากกว่าหรือเท่ากับ 60 dB ค่าเหล่านี้มีความสำคัญในระบบที่ไวต่อการสะท้อน- และควรได้รับการตรวจสอบในรายงานการทดสอบที่ทั้ง 1310 นาโนเมตรและ 1550 นาโนเมตร

คุณภาพของใบหน้าสุดท้าย-:ต่อIEC 61300-3-35ควรตรวจสอบพื้นผิวปลายของตัวเชื่อมต่อเพื่อหารอยขีดข่วน ข้อบกพร่อง และการปนเปื้อนในแกนกลางและโซนหุ้มก่อนผสมพันธุ์ ซัพพลายเออร์ที่เชื่อถือได้ทำการตรวจสอบใบหน้าขั้นสุดท้าย- 100% และรวมข้อมูลนี้ไว้ในรายงานการทดสอบ

ขั้นตอนที่ 6: ความยาวแผน การติดฉลาก และบรรจุภัณฑ์

เลือกความยาวสายเคเบิลที่ยาวได้สบายโดยไม่ต้องตึง แต่ไม่สร้างความหย่อนจนเกินไปจนทำให้ถาดสายเคเบิลพันกันและการไหลเวียนของอากาศไม่ดี การจัดการสายเคเบิลที่ดีช่วยปกป้องไฟเบอร์จากความเสียหายจากการโค้งงอ - โปรดจำไว้ว่ารัศมีการโค้งงอขั้นต่ำสำหรับไฟเบอร์โหมดเดี่ยวมาตรฐานโดยทั่วไปคือ 30 มม. ภายใต้การรับน้ำหนัก และ 15 มม. เมื่อไม่ได้โหลด แม้ว่าไฟเบอร์ G.657.A2 ที่ไม่ไวต่อการโค้งงอ- จะสามารถทนต่อรัศมีที่แคบลงได้ถึง 7.5 มม.

สำหรับการใช้งานขนาดใหญ่ ให้ขอการติดฉลากต่อสายเคเบิลที่ชัดเจน- (พร้อมประเภทตัวเชื่อมต่อ ความยาว และข้อมูลการสูญเสีย) การจัดบรรจุภัณฑ์ตามลิงก์หรือชั้นวาง และรายงานการทดสอบที่ตรงกับส่วนประกอบแต่ละชิ้น รายละเอียดเหล่านี้ช่วยประหยัดเวลาได้มากในระหว่างการติดตั้งและลดข้อผิดพลาดในฟิลด์

ตัวอย่างการเลือกสำหรับสถานการณ์ทั่วไป

เพื่อให้กระบวนการคัดเลือกเป็นรูปธรรมมากขึ้น ต่อไปนี้เป็นสถานการณ์ทั่วไปสามประการ:

ศูนย์ข้อมูล SFP+ 10G link (เปลี่ยนเป็นแผงแพทช์ 15 นาที):LC/UPC ดูเพล็กซ์, OS2 9/125µm, แจ็คเก็ต LSZH 2.0 มม., สีเหลือง นี่คือการกำหนดค่ามาตรฐานสำหรับการเชื่อมต่อข้ามศูนย์ข้อมูลที่ทันสมัยที่สุด-

การเชื่อมต่อกล่องเทอร์มินัล FTTH (แยกเป็น ONT, 3 ม.):SC/APC simplex, OS2 9/125µm, แจ็คเก็ต PVC หรือ LSZH 3.0 มม. สีเหลือง จำเป็นต้องขัดเกลา APC เนื่องจากระบบ PON มีความไวต่อการสะท้อนกลับ-ที่ทุกจุดเชื่อมต่อ

ตู้กลางแจ้งถึงสถานีฐาน (หุ้มเกราะ 20 ม.):SC/APC หรือ LC/APC ดูเพล็กซ์, OS2 9/125µm หุ้มเกราะด้วยแจ็คเก็ตด้านนอก PE โครงสร้างหุ้มเกราะป้องกันความเสียหายจากสัตว์ฟันแทะและความเครียดเชิงกลในสภาพแวดล้อมที่เปิดโล่ง

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

การผสมตัวเชื่อมต่อ APC และ UPC

นี่เป็นหนึ่งในข้อผิดพลาดของฟิลด์ที่พบบ่อยที่สุด ปลอกโลหะ APC ขัดเงาที่ 8 องศาจะไม่สามารถจับคู่อย่างถูกต้องกับปลอกโลหะ UPC แบบแบน ผลลัพธ์คือช่องว่างอากาศที่ทำให้เกิดการสูญเสียการแทรกสูง การสะท้อนที่สูงขึ้น และความเสียหายทางกายภาพที่อาจเกิดขึ้นกับพื้นผิวทั้งสองด้าน จับคู่สีเขียวกับสีเขียวและสีน้ำเงินกับสีน้ำเงินเสมอ

ละเว้นความเข้ากันได้ของตัวรับส่งสัญญาณ

สายแพตช์โหมดเดี่ยวต้องจับคู่กับตัวรับส่งสัญญาณโหมดเดียว การเชื่อมต่อสายเคเบิลโหมดเดียวเข้ากับมัลติโหมด-เฉพาะโมดูลออปติคัล - หรือในทางกลับกัน - จะส่งผลให้สูญเสียมากเกินไปหรือไม่มีการเชื่อมต่อเลย ตรวจสอบข้อมูลจำเพาะของตัวรับส่งสัญญาณก่อนเชื่อมต่อเสมอ

การดัดงอไฟเบอร์เกินรัศมีขั้นต่ำ

สายเคเบิลไฟเบอร์ทุกเส้นมีรัศมีโค้งงอต่ำสุดที่แสงลอดผ่านแกนกลาง ทำให้เกิดการลดทอนหรือเกิดความเสียหายถาวร ปฏิบัติตามข้อกำหนดรัศมีการโค้งงอของผู้ผลิต และหลีกเลี่ยงการเลี้ยวหักศอกภายในถาดสายเคเบิล แผงแพทช์ หรือตู้แร็ค สำหรับไฟเบอร์ G.652.D มาตรฐาน โดยทั่วไปรัศมีโค้งงอขั้นต่ำคือ 30 มม. ไฟเบอร์ G.657.A1 หรือ G.657.A2 ที่ไม่ไวต่อการโค้งงอจะรองรับการโค้งงอที่แน่นกว่า แต่ควรกำหนดเส้นทางอย่างระมัดระวัง

ข้ามจุดสิ้นสุด-การตรวจสอบใบหน้าและการทำความสะอาด

การปนเปื้อนของฝุ่นและอนุภาคเป็นสาเหตุที่พบบ่อยที่สุดของการสูญเสียการแทรกและความล้มเหลวของการเชื่อมต่อโดยไม่คาดคิด แนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรม - สนับสนุนโดยIEC 61300-3-35- คือการตรวจสอบ ทำความสะอาด และ-ตรวจสอบหน้าปลายของตัวเชื่อมต่อทุกอันก่อนผสมพันธุ์ โดยใช้กล้องจุลทรรศน์แบบไฟเบอร์และเครื่องมือทำความสะอาดที่เหมาะสม

การเลือกสายเคเบิลตามราคาเท่านั้น

สายแพตช์ราคาประหยัด-ที่มาพร้อมคุณภาพตัวเชื่อมต่อที่ไม่สอดคล้องกัน รายงานการทดสอบที่ขาดหายไป หรือการสูญเสียการแทรก-ของ-ข้อมูลจำเพาะจะมีค่าใช้จ่ายในเวลาในการแก้ไขปัญหาและความไม่เสถียรของการเชื่อมต่อมากกว่าชุดประกอบที่ผ่านการรับรองอย่างถูกต้อง สำหรับเครือข่ายมืออาชีพ ให้จัดลำดับความสำคัญของซัพพลายเออร์ที่จัดเตรียมเอกสารการทดสอบสายเคเบิลต่อ- คุณภาพตัวเชื่อมต่อที่สม่ำเสมอ และการสนับสนุนด้านเทคนิคที่ตอบสนอง

สิ่งที่ต้องรวมไว้เมื่อขอใบเสนอราคา

เมื่อทำการสั่งซื้อหรือส่ง RFQ ไปยังซัพพลายเออร์ ให้ระบุรายละเอียดต่อไปนี้เพื่อหลีกเลี่ยงช่องว่างของข้อกำหนดและความล่าช้าในการผลิต:

ประเภทไฟเบอร์:OS2 โหมดเดี่ยว (G.652.D) หรือระบุว่าจำเป็นต้องใช้ประเภทอื่นหรือไม่ขั้วต่อ A:LC, SC, FC, ST หรืออื่น ๆขั้วต่อ B:LC, SC, FC, ST หรืออื่นๆ (ระบุว่าเป็นไฮบริด)ประเภทโปแลนด์:UPC หรือ APC สำหรับแต่ละด้านโครงสร้างสายเคเบิล:เริมหรือดูเพล็กซ์วัสดุแจ็คเก็ต:PVC, LSZH, OFNR, OFNP, PE หรือหุ้มเกราะเส้นผ่านศูนย์กลางของสายเคเบิล:0.9 มม., 1.6 มม., 2.0 มม., 3.0 มม. หรือแบบกำหนดเองความยาว:มาตรฐานหรือแบบกำหนดเอง ระบุพิกัดความเผื่อหากวิกฤตปริมาณ:ต่อความยาวต่อการกำหนดค่าข้อกำหนดด้านประสิทธิภาพทางแสง:การสูญเสียการแทรกสูงสุดและการสูญเสียผลตอบแทนขั้นต่ำต่อตัวเชื่อมต่อข้อกำหนดรายงานการทดสอบ:ต่อ-ข้อมูล IL และ RL ของสายเคเบิลที่ 1310 นาโนเมตรและ 1550 นาโนเมตร -ผลการตรวจสอบใบหน้าส่วนปลายการติดฉลากและบรรจุภัณฑ์:ต่อ-ฉลากสายเคเบิล ชั้นวาง-บรรจุภัณฑ์แบบจัดระเบียบ เครื่องหมายเฉพาะโครงการ-การอนุมัติตัวอย่าง:จำเป็นต้องมีตัวอย่างก่อน-การผลิตก่อนการผลิตจำนวนมากหรือไม่

สำหรับโครงการขนาดใหญ่- การขอตัวอย่างก่อนสั่งซื้อจำนวนมากเป็นวิธีการในทางปฏิบัติในการตรวจสอบความพอดีของตัวเชื่อมต่อ ความยืดหยุ่นของสายเคเบิล คุณภาพการติดฉลาก และเอกสารการทดสอบก่อนที่จะดำเนินการผลิตเต็มจำนวน

คำถามที่พบบ่อย

สายแพทช์ไฟเบอร์โหมดเดี่ยวใช้ทำอะไร?

โดยเชื่อมต่ออุปกรณ์ออปติกในเครือข่ายที่ต้องการการส่งข้อมูลระยะไกล- การสูญเสีย-ต่ำ และ-ความเร็วสูง แอปพลิเคชันทั่วไป ได้แก่ เครือข่ายการขนส่งโทรคมนาคม เครือข่ายการเข้าถึง FTTH การเชื่อมต่อระหว่างศูนย์ข้อมูล แบ็คโบนวิทยาเขตขององค์กร การแพตช์ ODF และลิงก์ไฟเบอร์อุตสาหกรรม

ไฟเบอร์โหมดเดี่ยวเป็นสีเหลืองเสมอหรือไม่?

สายแพตช์โหมดเดี่ยวจะมีสีเหลืองตามอัตภาพ และรหัสสีนี้อ้างอิงใน ANSI/TIA-568.3 อย่างไรก็ตาม สีเพียงอย่างเดียวไม่ใช่ตัวระบุที่เชื่อถือได้ ตรวจสอบเครื่องหมายแจ็คเก็ตที่พิมพ์และข้อมูลจำเพาะของผลิตภัณฑ์เสมอเพื่อยืนยันประเภทไฟเบอร์

อะไรคือความแตกต่างระหว่างไฟเบอร์โหมดเดี่ยว OS1 และ OS2?

OS1 เป็นสายเคเบิลในร่มประเภท-ที่มีบัฟเฟอร์แน่น โดยมีการลดทอนสูงสุด 1.0 dB/กม. OS2 เป็นหมวดหมู่การลดทอน-ที่ต่ำกว่า (น้อยกว่าหรือเท่ากับ 0.4 dB/km) โดยทั่วไปสร้างขึ้นบนไฟเบอร์ G.652.D เหมาะสำหรับการใช้งานทั้งในร่มและกลางแจ้ง OS2 รองรับการทำงานเต็ม-สเปกตรัมและเป็นตัวเลือกมาตรฐานสำหรับการติดตั้งโหมดเดี่ยวใหม่

ฉันสามารถใช้สายแพตช์โหมดเดี่ยวในระยะทางสั้นๆ ได้หรือไม่

ใช่. ไฟเบอร์โหมดเดี่ยวทำงานได้ในทุกระยะตราบใดที่ตัวรับส่งสัญญาณและตัวรับเข้ากันได้ สำหรับการเชื่อมโยงศูนย์ข้อมูลที่สั้นมาก มัลติโหมดไฟเบอร์พร้อมออปติกที่ใช้ VCSEL- อาจคุ้มค่ากว่า- แต่โหมดเดี่ยวทำงานได้อย่างสมบูรณ์แบบและให้พื้นที่ว่างของแบนด์วิดท์ที่พิสูจน์ได้ในอนาคต-มากขึ้น

ความแตกต่างระหว่างตัวเชื่อมต่อ UPC และ APC คืออะไร?

ขั้วต่อ UPC (การสัมผัสทางกายภาพแบบอัลตร้า) มีพื้นผิวเรียบขัดเงา และโดยทั่วไปจะมีการสูญเสียส่งคืนมากกว่าหรือเท่ากับ 50 dB ขั้วต่อ APC (หน้าสัมผัสทางกายภาพแบบทำมุม) มีส่วนหน้าที่ทำมุม 8- องศา ซึ่งสามารถสูญเสียการสะท้อนกลับมากกว่าหรือเท่ากับ 60 dB โดยการหันแสงสะท้อนออกจากแกนกลาง ต้องใช้ APC สำหรับ FTTH, PON, CATV และระบบที่ไวต่อการสะท้อนอื่นๆ

ฉันสามารถเชื่อมต่อตัวเชื่อมต่อ APC กับตัวเชื่อมต่อ UPC ได้หรือไม่

ไม่ รูปทรงใบหน้าที่ปลายทั้งสอง-ไม่เข้ากันทางกายภาพ การผสมพันธุ์ APC กับ UPC จะทำให้เกิดการสูญเสียการแทรกสูง การสูญเสียผลตอบแทนที่ไม่ดี และอาจสร้างความเสียหายให้กับปลอกโลหะของตัวเชื่อมต่อทั้งสอง ใช้ประเภทการขัดเงาที่ตรงกัน - APC กับ APC หรือ UPC กับ UPC เสมอ

LC หรือ SC ดีกว่าสำหรับสายแพตช์โหมดเดี่ยวหรือไม่

ไม่มีสิ่งใดดีไปกว่านี้ในระดับสากล - ตัวเลือกที่เหมาะสมนั้นขึ้นอยู่กับอินเทอร์เฟซอุปกรณ์ของคุณ LC เป็นที่ต้องการในสภาพแวดล้อมของศูนย์ข้อมูลที่มีความหนาแน่นสูง- เนื่องจากมีฟอร์มแฟคเตอร์ขนาดเล็กและเข้ากันได้กับตัวรับส่งสัญญาณสไตล์ SFP- SC เป็นมาตรฐานใน FTTH, ODF โทรคมนาคม และการเข้าถึงแอปพลิเคชันเครือข่าย เนื่องจากมีความทนทาน ใช้งานง่าย และมีการนำไปใช้อย่างกว้างขวางในอุปกรณ์ PON ดูคำแนะนำของเราที่ขั้วต่อไฟเบอร์ออปติกทั่วไปเพื่อการเปรียบเทียบที่ละเอียดยิ่งขึ้น

9/125 หมายถึงอะไรในไฟเบอร์โหมดเดี่ยว

ตัวเลขอ้างอิงถึงแกนกลางของเส้นใยและเส้นผ่านศูนย์กลางของวัสดุหุ้มในหน่วยไมครอน แกนกลางมีขนาดประมาณ 9µm และส่วนหุ้มมีขนาด 125µm นี่คือรูปทรงมาตรฐานสำหรับไฟเบอร์โหมดเดี่ยวทั้งหมดที่กำหนดภายใต้ ITU-T G.652

สายแพตช์โหมดเดี่ยวเหมาะสำหรับเครือข่าย 10G, 40G และ 100G หรือไม่

ใช่. ไฟเบอร์โหมดเดี่ยวรองรับความเร็วอีเธอร์เน็ตปัจจุบันทั้งหมดตั้งแต่ 1G ถึง 400G และสูงกว่านั้น โดยมีโมดูลตัวรับส่งสัญญาณที่เหมาะสม ในความเป็นจริง มาตรฐานการเข้าถึงระยะไกล 40G และ 100G- ส่วนใหญ่ (เช่น 40GBASE-LR4 และ 100GBASE-LR4 ที่กำหนดโดย IEEE 802.3) ต้องใช้ไฟเบอร์โหมดเดี่ยว

ฉันจะรู้ได้อย่างไรว่าสายแพตช์ไฟเบอร์ที่มีอยู่ของฉันเป็นโหมดเดี่ยว

ตรวจสอบข้อความที่พิมพ์บนปลอกหุ้มสายไฟ สายเคเบิลโหมดเดี่ยวมักจะมีเครื่องหมาย "9/125," "SM" หรือ "OS2" เสื้อแจ็คเก็ตสีเหลืองเป็นตัวบ่งชี้ที่มองเห็นได้ทั่วไปในสภาพแวดล้อมภายในอาคาร แต่ควรตรวจสอบด้วยการพิมพ์เสื้อแจ็คเก็ตเสมอ หากไม่แน่ใจ คุณยังสามารถทดสอบสายเคเบิลด้วยแหล่งพลังงานแสงที่ 1310 นาโนเมตรหรือ 1550 นาโนเมตร - สายเคเบิลมัลติโหมดจะแสดงการสูญเสียที่สูงมากที่ความยาวคลื่นเหล่านี้ หากทดสอบด้วยแหล่งกำเนิดโหมดเดียว

ฉันสามารถใช้สายแพทช์ OS2 กับโครงสร้างพื้นฐาน OS1 ได้หรือไม่

ในกรณีส่วนใหญ่ใช่ ทั้ง OS1 และ OS2 ใช้รูปทรงไฟเบอร์ 9/125µm เดียวกัน ดังนั้นจึงเข้ากันได้ทางกายภาพและสามารถต่อหรือเชื่อมต่อเข้าด้วยกันได้ ความแตกต่างที่สำคัญคือโครงสร้างสายเคเบิลและระดับการลดทอน อย่างไรก็ตาม สำหรับการคำนวณงบประมาณการสูญเสีย ให้ใช้ข้อกำหนดการลดทอนของส่วนที่อ่อนแอที่สุดในลิงก์

บทสรุป

สายแพตช์ไฟเบอร์โหมดเดี่ยวเป็นส่วนประกอบพื้นฐานในเครือข่ายออปติก - ตั้งแต่แบ็คโบนโทรคมนาคมไปจนถึงการเชื่อมต่อ FTTH ล่าสุด- ไมล์ไปยังแฟบริคศูนย์ข้อมูลความเร็วสูง- การเลือกสิ่งที่ถูกต้องต้องให้ความสนใจกับประเภทไฟเบอร์ อินเทอร์เฟซของตัวเชื่อมต่อ การขัดเงา UPC หรือ APC ระดับของแจ็คเก็ต และข้อกำหนดด้านประสิทธิภาพด้านแสง

แทนที่จะเลือกสายเคเบิลตามความยาวและราคาเพียงอย่างเดียว ให้จับคู่สายเคเบิลเข้ากับการออกแบบลิงก์แบบเต็ม: ตัวรับส่งสัญญาณ ระยะทาง งบประมาณการสูญเสีย สภาพแวดล้อมการติดตั้ง และข้อกำหนดเอกสารประกอบการทดสอบของคุณ สำหรับโปรเจ็กต์ระดับมืออาชีพ สายแพตช์โหมดเดี่ยวที่ดีที่สุดคือสายที่มาพร้อมกับข้อมูลการทดสอบที่ได้รับการตรวจสอบ ติดตั้งอย่างเรียบร้อย และทำงานได้อย่างเชื่อถือได้ตลอดอายุการใช้งาน
