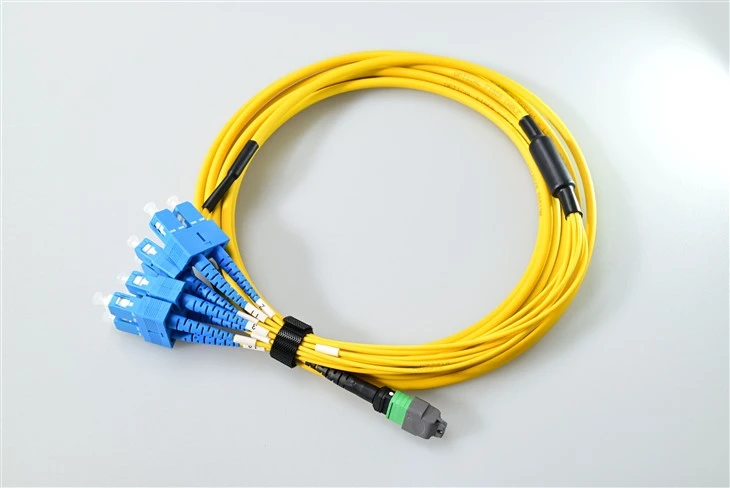

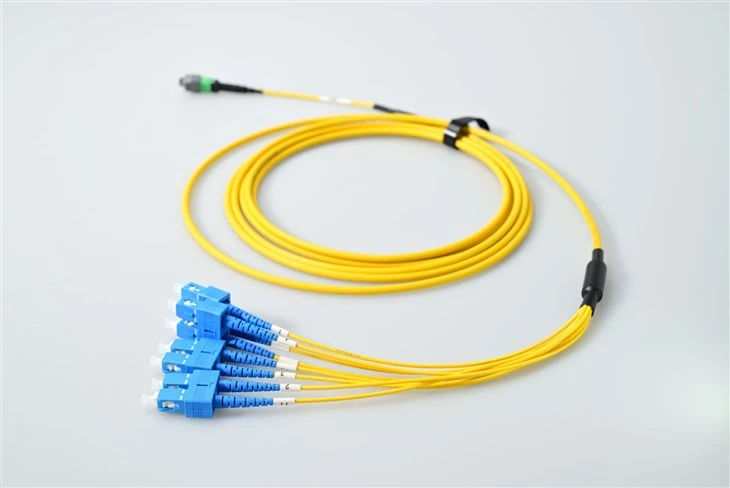

สายแพทช์ไฟเบอร์ 8 CORE SC ถึง MTP MPO

ตอบ: ขึ้นอยู่กับสิ่งที่คุณได้ติดตั้งไว้แล้วจริงๆ หากคุณกำลังทำงานกับอุปกรณ์หรือโครงสร้างพื้นฐานแบบเดิมที่ได้มาตรฐานบนตัวเชื่อมต่อ SC ซึ่งพบเห็นได้ทั่วไปในเครือข่ายองค์กรและสภาพแวดล้อมโทรคมนาคม ก่อนที่ LC จะกลายเป็นมาตรฐานใหม่ ดังนั้น SC ถึง MTP/MPO ก็สมเหตุสมผลดี เรามีลูกค้าที่อัปเกรดสวิตช์หลักของตนไปเป็นตัวรับส่งสัญญาณ QSFP ขนาด 40G หรือ 100G แต่แผงแพตช์และการรันไฟเบอร์ที่มีอยู่นั้นเป็น SC ทั้งหมด สายเคเบิลแยกส่วนนี้ช่วยให้เชื่อมช่องว่างนั้นได้โดยไม่ขาดและเปลี่ยนใหม่ทั้งหมด นอกจากนี้ ขั้วต่อ SC ยังมีความทนทานมากกว่าและจัดการได้ง่ายกว่าในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง- หรือเมื่อช่างเทคนิคสวมถุงมือ

ตอบ: ดังนั้น รุ่นที่มีการสูญเสียต่ำ-จึงใช้ปลอกโลหะ MT เกรดพรีเมี่ยม-ที่มีความทนทานต่อการผลิตที่เข้มงวดมากขึ้น เรากำลังพูดถึงรูปทรงของปลอกโลหะที่อยู่ภายในไม่กี่นาโนเมตร การสูญเสียการแทรกโดยทั่วไปต่ำกว่า 0.3dB โดยมีค่าสูงสุด 0.5dB การใช้การสูญเสียแบบมาตรฐาน ก็เหมือนกับปลอกโลหะ MT มาตรฐาน และคุณจะเห็นการสูญเสียโดยทั่วไปประมาณ 0.5dB โดยมีค่าสูงสุด 0.7dB สำหรับการวิ่งระยะสั้นในศูนย์ข้อมูล เช่น 50 เมตรหรือน้อยกว่า ความแตกต่างนั้นน้อยมากสำหรับแอปพลิเคชันส่วนใหญ่ แต่หากคุณต้องเดินทางไกลขึ้น จัดการกับงบประมาณในการเชื่อมต่อที่จำกัด หรือเชื่อมต่อเทปคาสเซ็ตหลายขั้น ปริมาณที่เพิ่มขึ้น 0.2-0.3dB ต่อจุดเชื่อมต่อจะเพิ่มขึ้นอย่างรวดเร็ว โดยทั่วไปเราแนะนำให้สูญเสีย-ต่ำสำหรับลิงก์-ภารกิจที่สำคัญ 100G หรือเมื่อคุณกำลังเตรียมพร้อมสำหรับความเร็วที่สูงกว่าในอนาคต

ตอบ: สายเคเบิลแต่ละเส้นได้รับการออกแบบมาโดยเฉพาะสำหรับโหมดเดี่ยว (OS{0}}/125μm) หรือมัลติโหมด (OM3/OM4 50/125μm) คุณไม่สามารถผสมและจับคู่ได้ การจัดตำแหน่งปลอกโลหะ MT และขนาดแกนไฟเบอร์แตกต่างกันระหว่างทั้งสองประเภท สำหรับมัลติโหมด โดยทั่วไปคุณจะใช้สิ่งนี้กับตัวรับส่งสัญญาณ SR4 40GBASE-SR4 หรือ 100GBASE- บนไฟเบอร์ OM3 หรือ OM4 สำหรับโหมดเดี่ยว ลองนึกถึงแอปพลิเคชัน 100GBASE-PSM4 หรือยาว-ถึง 40G ข่าวดีก็คือเรากำหนดสี-: แจ็คเก็ตสีน้ำหรือสีม่วงแดงสำหรับมัลติโหมด สีเหลืองสำหรับโหมดเดี่ยว เพียงตรวจสอบให้แน่ใจว่าคุณได้สั่งซื้อประเภทไฟเบอร์ที่เหมาะสมเพื่อให้ตรงกับตัวรับส่งสัญญาณและโครงสร้างพื้นฐานที่มีอยู่!

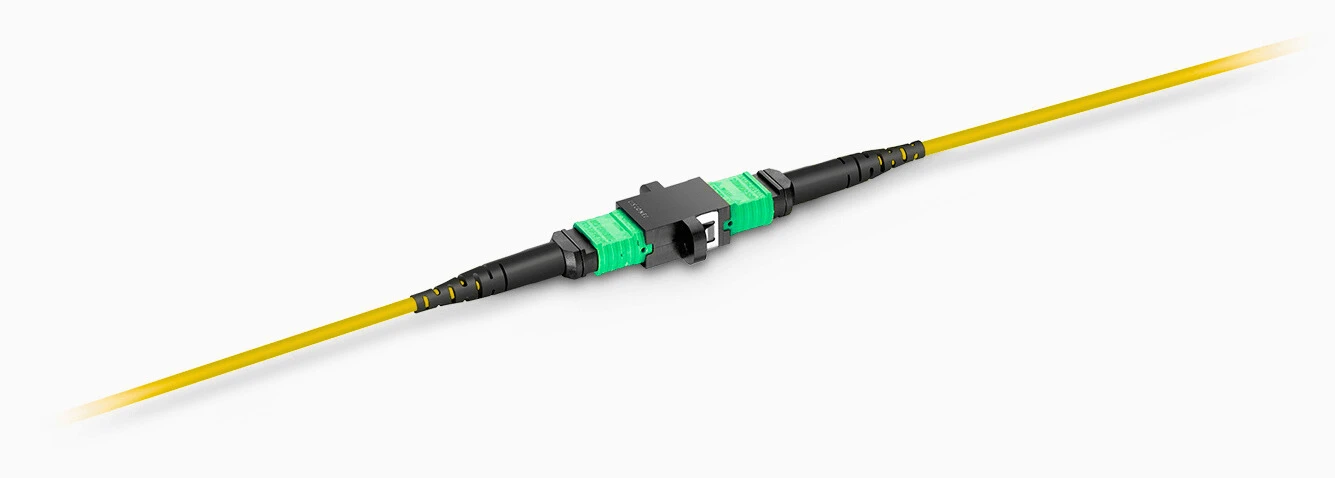

ตอบ: กลไกการล็อคแบบพุช-ดึงบนตัวเชื่อมต่อ MTP ถือเป็นตัวเปลี่ยนเกม-สำหรับการติดตั้งที่มีความหนาแน่นสูง-โดยแท้จริง แทนที่จะบีบ-เพื่อ-ปลดแท็บแบบเดิมๆ ที่คุณพบบนขั้วต่อ LC หรือ SC คุณเพียงแค่ดึงกลับตรงๆ เพื่อตัดการเชื่อมต่อ – ไม่จำเป็นต้องใช้ยิมนาสติกนิ้ว นี่เป็นเรื่องใหญ่มากเมื่อคุณทำงานในแผงแพทช์ที่คับแคบซึ่งมีเส้นใยหลายสิบเส้นอัดแน่น ฉันเคยเห็นช่างเทคนิคดิ้นรนเป็นเวลา 10 นาทีโดยพยายามเอื้อมไปรอบๆ สายเคเบิลอื่นๆ เพื่อบีบแถบปลดล็อค ด้วยการกด-ดึง คุณสามารถยกเลิกการเชื่อมต่อได้ด้วยมือเดียว แม้จะอยู่ในชั้นวางที่มีผู้คนหนาแน่นที่สุดก็ตาม นอกจากนี้ยังช่วยลดความเสี่ยงในการถอดสายเคเบิลผิดโดยไม่ตั้งใจหรือสร้างความเสียหายให้กับการเชื่อมต่อที่อยู่ติดกัน

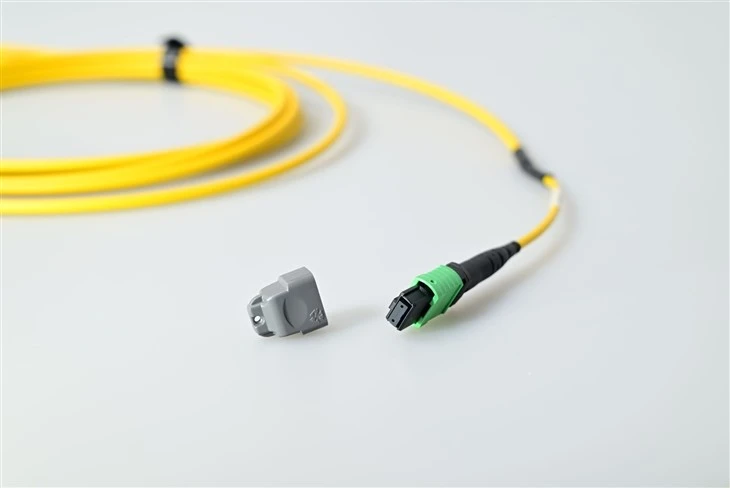

ตอบ: หมุดนำคือสิ่งที่ทำให้ความมหัศจรรย์เกิดขึ้นกับตัวเชื่อมต่อ MTP/MPO เป็นหมุดโลหะที่มีความแม่นยำเป็นพิเศษ- (เรากำลังพูดถึงระดับความคลาดเคลื่อนระดับไมครอน-) ที่จะจัดแนวปลอกโลหะ MT เมื่อคุณจับคู่ตัวเชื่อมต่อ นี่คือข้อตกลง: เวอร์ชัน "ชาย" มีหมุด ส่วนเวอร์ชัน "หญิง" มีช่องให้รับ สายเคเบิล 8-core SC ถึง MTP/MPO ของเราส่วนใหญ่มาพร้อมกับตัวเชื่อมต่อ MTP ตัวเมีย (ไม่มีพิน) ที่ปลาย MTP ซึ่งเป็นมาตรฐานสำหรับการเชื่อมต่อกับตัวรับส่งสัญญาณ QSFP หรือแผงแพทช์ ตัวรับส่งสัญญาณและแผงมีขั้วต่อตัวผู้ (ปักหมุด) ดังนั้นเมื่อคุณสั่งซื้อ คุณจะต้องการ MTP ตัวเมีย เว้นแต่คุณจะมีแอปพลิเคชันเฉพาะที่ต้องการเป็นอย่างอื่น สิ้นสุด SC? ตัวเชื่อมต่อ duplex SC มาตรฐาน ไม่มีอะไรพิเศษ

ตอบ: เราเสนอทั้งสามแบบ และแต่ละแบบก็มีที่ของมัน สายเคเบิลทรงกลมเป็นสายเคเบิลที่ใช้กันทั่วไปมากที่สุด โดยมีความทนทาน ง่ายต่อการเดินผ่านระบบการจัดการสายเคเบิล และมีความยืดหยุ่นเพียงพอสำหรับการโค้งงอที่แคบ คุณจะเห็นสิ่งนี้พร้อมกับแจ็คเก็ตเส้นผ่านศูนย์กลาง 3.0 มม. สายเคเบิลรูปวงรีมีลักษณะเรียบกว่า ซึ่งเหมาะสำหรับการเดินสายใต้พื้นที่ยกสูงหรือในถาดสายเคเบิลแนวนอนที่คับแคบ ริบบิ้นเปลือยมีขนาดกะทัดรัดที่สุด – แท้จริงแล้วเป็นเพียงเส้นใยริบบิ้นที่มีแจ็คเก็ตป้องกันเพียงเล็กน้อย เหมาะอย่างยิ่งสำหรับการติดตั้งที่มีความหนาแน่นสูง-สูง-เป็นพิเศษซึ่งทุกๆ มิลลิเมตรมีความสำคัญ แต่มีความทนทานน้อยกว่าสำหรับการใช้งานที่สมบุกสมบัน สำหรับการใช้งานศูนย์ข้อมูลส่วนใหญ่ เราขอแนะนำสายเคเบิลกลมที่ทนทาน จุดที่น่าสนใจระหว่างความยืดหยุ่น ความทนทาน และความง่ายในการติดตั้ง

ตอบ: ขั้วอาจทำให้สับสนได้ แต่นี่เป็นเวอร์ชันธรรมดา: สำหรับการแยกไฟเบอร์ SC มาตรฐาน 8- ถึง MTP/MPO โดยทั่วไปแล้ว คุณจะดูขั้วประเภท B (หรือที่เรียกว่าวิธี B) ซึ่งหมายความว่าไฟเบอร์ 1 ที่ปลายด้านหนึ่งเชื่อมต่อกับไฟเบอร์ 8 ที่อีกด้านหนึ่ง ไฟเบอร์ 2 กับไฟเบอร์ 7 และอื่นๆ เป็นการพลิกแบบ "คีย์-ขึ้นไปสู่คีย์-ลง" นี่คือสิ่งที่คุณต้องการสำหรับการเชื่อมต่อตัวรับส่งสัญญาณ 40G QSFP+ กับพอร์ต duplex SC สี่พอร์ต ขั้วประเภท A เป็นแบบตรง (ไฟเบอร์ 1 ถึงไฟเบอร์ 1) ซึ่งพบได้น้อยสำหรับการใช้งานแบบแยกส่วน ประเภท C เกี่ยวข้องกับการข้ามคู่ซึ่งคุณจะใช้กับการกำหนดค่าคาสเซ็ตต์เฉพาะ สิ่งที่สำคัญที่สุด: เว้นแต่การออกแบบเครือข่ายของคุณจะระบุไว้เป็นอย่างอื่น ให้ใช้ประเภท B สำหรับแอปพลิเคชัน QSFP เราสามารถแนะนำการกำหนดค่าที่แน่นอนให้คุณได้หากคุณส่งแผนผังเครือข่ายของคุณมาให้เรา

ตอบ: การเขียนโค้ดสีคือเพื่อนของคุณเพื่อการระบุตัวตนที่รวดเร็วและป้องกันการปะปน{0}} นี่คือมาตรฐาน: แจ็คเก็ตน้ำ=มัลติโหมด OM3 (พิกัด 10G), สีม่วงแดง/ม่วง=มัลติโหมด OM4 (พิกัด 40/100G), สีเหลือง=โหมดเดียว OS2 ตัวเรือน MTP/MPO ก็เป็นไปตามนี้เช่นกัน คุณจะเห็นตัวเรือนสีน้ำเงินสำหรับการขัดเงา UPC และสีเขียวสำหรับการขัดเงา APC ในโหมดเดี่ยว ผู้ผลิตบางรายเพิ่มรูปแบบของตนเอง แต่นั่นเป็นมาตรฐานอุตสาหกรรม มันมีความสำคัญต่อการใช้งานหรือไม่? ไม่จริงหรอก สายสีเหลืองจะทำงานได้ดีตราบใดที่ไฟเบอร์ด้านในเป็นประเภทที่ถูกต้อง แต่ในทางปฏิบัติแล้ว มันมีความสำคัญมาก การเขียนโค้ดสีช่วยให้ช่างเทคนิคทราบทันทีว่าพวกเขากำลังทำอะไรอยู่ ลดข้อผิดพลาดในการติดตั้ง และทำให้การแก้ไขปัญหารวดเร็วยิ่งขึ้น นอกจากนี้ การตรวจสอบเครือข่ายและเอกสารยังง่ายกว่ามากเมื่อคุณสามารถดูสีสายเคเบิลได้
