ประเภทของตัวแยก PLC

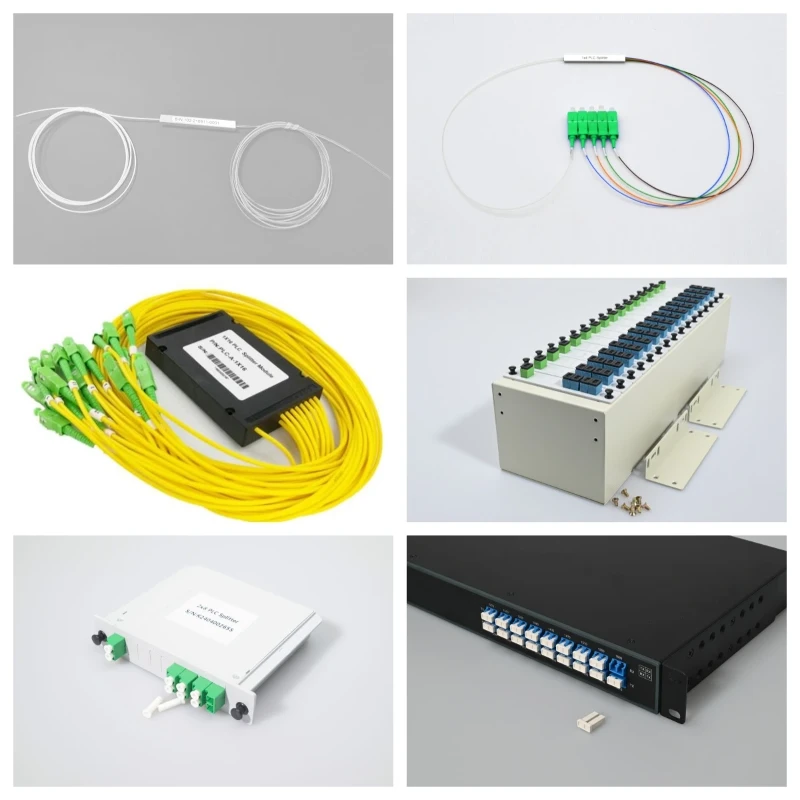

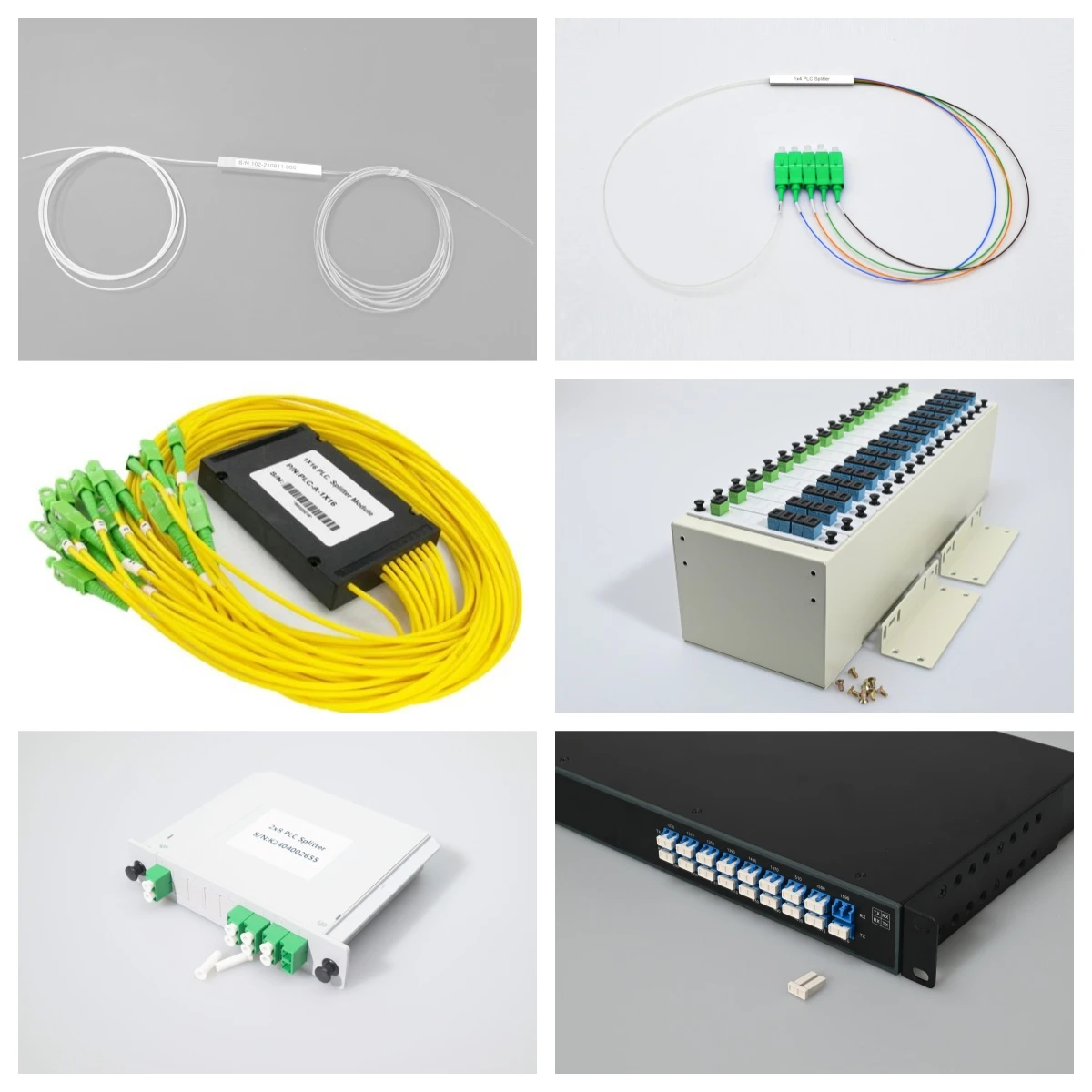

ประเภทของตัวแยก PLC ส่วนใหญ่แบ่งประเภทตามวิธีการบรรจุที่แตกต่างกัน รวมถึงประเภทอุปกรณ์ บรรจุภัณฑ์ขนาดเล็ก บรรจุภัณฑ์แบบกล่อง (ABS, LGX) แบบเสียบ- แบบติดตั้งบนชั้นวาง ติดผนัง ฯลฯ
โครงสร้างอุปกรณ์
ตัวกระจายแสง PLC ชนิดไฟเบอร์เปลือยจะปล่อยไฟเบอร์เปลือยไว้ที่ปลายทุกด้าน เหมาะอย่างยิ่งสำหรับโอกาสที่การถอดประกอบไม่บ่อย เช่น กล่องเชื่อมต่อสายเคเบิล แผงกระจายไฟเบอร์ออปติก ฯลฯ
โครงสร้างการห่อหุ้มแบบไมโคร
ตัวแยกแสงขนาดเล็กถูกห่อหุ้มอยู่ในท่อเหล็กขนาดเล็ก และสามารถแบ่งออกเป็นแบบที่มีการเชื่อมต่อเส้นใยส่วนหัวและส่วนท้าย และไม่มีการเชื่อมต่อเส้นใยส่วนหัวและส่วนท้าย โดยทั่วไปแล้วตัวเชื่อมต่อจะมาในประเภท SC, LC, FC และ ST สามารถติดตั้งได้ในกล่องรวมสัญญาณเคเบิลใยแก้วนำแสง กล่องโมดูล และกล่องกระจายสัญญาณ
ตัวแยก PLC ชนิดกล่อง ABS
ปัจจุบันตัวแยกบรรจุภัณฑ์แบบกล่องเป็นประเภทที่ใช้กันมากที่สุดโดยผู้ประกอบการหลายราย โดยบรรจุภัณฑ์ ABS มีขนาดกะทัดรัดและมีความยืดหยุ่นในการใช้งานมากกว่า
ตัวแยก PLC ชนิด LGX
LGX ห่อหุ้มตัวแยกแสงไว้ในกล่องโลหะขนาดเล็ก ซึ่งสามารถติดตั้งในเฟรม 1U/2U/3U ขนาด 19 นิ้วได้ เทอร์มินัลอินพุตและเอาต์พุตมีโครงสร้างไฟเบอร์ส่วนท้าย ทำให้ง่ายต่อการเชื่อมต่อกับอะแดปเตอร์แผง ODF และประหยัดเวลา การออกแบบขนาดเล็กและกะทัดรัดของ LGX เป็นแบบพลักแอนด์เพลย์ ทำให้ง่ายต่อการติดตั้งในกล่องกระจายไฟเบอร์ออปติก เฟรมย่อย ODF กล่องเทอร์มินัลไฟเบอร์ออปติก และกล่องรวมสายไฟเบอร์ออปติก
เสียบปลั๊กแยก PLC
ตัวแยก PLC แบบเสียบ-ได้รับการติดตั้งและแก้ไขไว้ในกล่องปลั๊ก- และประเภทอินเทอร์เฟซได้แก่ SC/FC/LC ฯลฯ โดยส่วนใหญ่เหมาะสำหรับจุดจำหน่ายในโถงทางเดินหรือกลางแจ้งภายใต้โหมดการเข้าถึง FTTH ซึ่งโดยปกติจะติดตั้งในกล่อง FTTH แบบติดผนัง ตัวแยก PLC 1X4, 8, 16, 32 และ 2X8, 16, 32 ที่ใช้กันทั่วไปใช้เป็นถาดปลั๊กสำหรับติดตั้งในแชสซีเฉพาะของลูกค้า โดยเฉพาะในกล่องโถงทางเดิน
ตัวแยก PLC แบบติดตั้งบนชั้นวาง
ตัวแยกแสงแบบติดตั้งบนชั้นวางได้รับการออกแบบมาสำหรับการติดตั้งตู้มาตรฐานขนาด 19 นิ้ว และสามารถตอบสนองความต้องการความหนาแน่นของสายไฟสูงของศูนย์ข้อมูลหรือห้องเซิร์ฟเวอร์ โดยทั่วไปจะบรรจุในกล่องโลหะและติดตั้งง่ายในวิศวกรรมใยแก้วนำแสง ให้การป้องกันที่ดีสำหรับอุปกรณ์แยก PLC มีอินเทอร์เฟซการติดตั้งอะแดปเตอร์ที่หลากหลาย เช่น ตัวเชื่อมต่อ SC, LC, FC หรือ ST ตัวแยกแสงแบบติดตั้งบนชั้นวางนั้นใช้กันอย่างแพร่หลายในโครงการ FTTX, ระบบเคเบิลทีวี, และศูนย์สื่อสารข้อมูล
