PoE Injector คืออะไร และใช้งานอย่างไร

จุดเชื่อมต่อไร้สายบนเพดานอาคารของคุณจำเป็นต้องมีทั้งการเชื่อมต่อเครือข่ายและแหล่งจ่ายไฟ - แต่ปลั๊กไฟที่ใกล้ที่สุดอยู่ห่างออกไปสองห้อง การเดินสายไฟฟ้าโดยเฉพาะอาจสิ้นเปลืองงบประมาณ นี่เป็นปัญหาที่แน่นอนที่ PoE injector แก้ไขได้ โดยจะผสานข้อมูลและพลังงานไฟฟ้าเข้ากับสายอีเธอร์เน็ตเส้นเดียว และเมื่อสายเคเบิลนั้นเชื่อมต่อกลับเข้ากับแกนหลักไฟเบอร์ออปติก - เช่นเดียวกับในเครือข่ายเชิงพาณิชย์สมัยใหม่ส่วนใหญ่ - การผสมผสานระหว่าง-สายไฟเบอร์ระยะไกลและ-PoE ไมล์สุดท้าย ทำให้เกิดหนึ่งในสถาปัตยกรรมการใช้งานที่ยืดหยุ่นที่สุดที่มีอยู่ในปัจจุบัน

PoE Injector คืออะไรกันแน่?

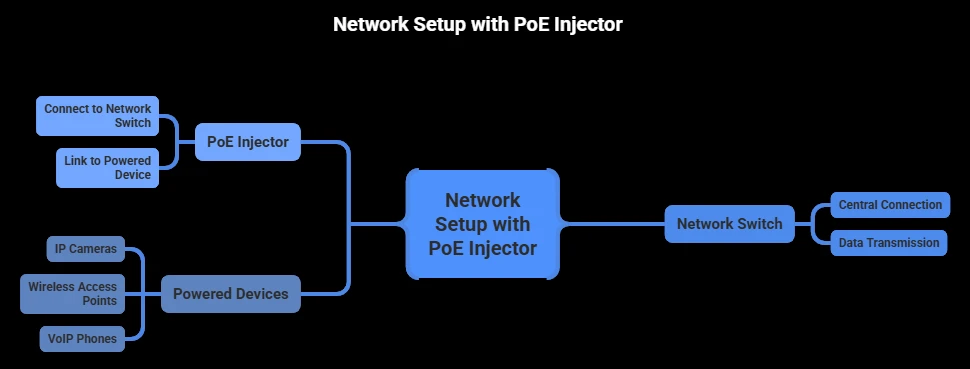

PoE injector หรือที่เรียกว่าอะแดปเตอร์ Midspan หรือ PoE จะเสียบพลังงานไฟฟ้าเข้ากับสายอีเธอร์เน็ตมาตรฐาน ควบคุมโดยมาตรฐาน IEEE 802.3af, 802.3at และ 802.3bt โดยอยู่ระหว่างสวิตช์เครือข่ายที่ไม่ใช่- PoE และอุปกรณ์จ่ายไฟ (PD) เช่น กล้อง IP โทรศัพท์ VoIP หรือจุดเข้าใช้งานไร้สาย ยอมรับอินพุตสองอินพุต - ข้อมูลอีเทอร์เน็ตจากสวิตช์และไฟ AC จากเต้ารับติดผนัง - จากนั้นเอาต์พุตสายเคเบิลเส้นเดียวที่นำทั้งพลังงานและข้อมูลไปยังจุดสิ้นสุด

สวิตช์อีเธอร์เน็ตแบบเดิมหลายล้านตัวยังคงให้บริการอยู่ การแทนที่ทั้งหมดด้วยโมเดลที่รองรับ PoE- คงจะสิ้นเปลือง PoE injector เชื่อมช่องว่างด้วยต้นทุนเพียงเล็กน้อย ช่วยยืดอายุของอุปกรณ์ที่มีอยู่ในขณะเดียวกันก็เปิดใช้งานอุปกรณ์ขับเคลื่อนที่ทันสมัย

วิธีการทำงานของหัวฉีด PoE

PoE injector ทั่วไปมีพอร์ตอีเธอร์เน็ต RJ45 สองพอร์ต:ข้อมูลเข้า(เชื่อมต่อกับสวิตช์อัปสตรีมหรือเราเตอร์) และPoE/ข้อมูลออก(เชื่อมต่อกับอุปกรณ์ขับเคลื่อน) การเชื่อมต่อครั้งที่สาม - สายไฟ AC - เสียบเข้ากับเต้ารับติดผนังมาตรฐาน

ภายใน ตัวแปลงไฟ AC-เป็น-DC จะแปลงไฟจากเต้ารับที่ผนังให้เป็นไฟฟ้ากระแสตรงที่ได้รับการควบคุม ซึ่งโดยทั่วไปคือ 48–57V สำหรับรุ่นที่ตรงตามมาตรฐาน- ไฟ DC นี้รวมเข้ากับสัญญาณข้อมูลอีเธอร์เน็ตบนสายเคเบิลขาออก อุปกรณ์จ่ายไฟที่ปลายสุดจะแยกพลังงานออกจากข้อมูลภายใน โดยใช้งานแต่ละอย่างตามวัตถุประสงค์ที่เกี่ยวข้อง

ก่อนที่การจ่ายพลังงานจะเริ่มต้นขึ้น ตัวจ่ายไฟที่สอดคล้องกับมาตรฐาน IEEE- จะดำเนินการกระบวนการจับมือ: หัวฉีดจะส่งโพรบแรงดันไฟฟ้าต่ำ-ลงมาที่สายเคเบิล และหากอุปกรณ์ที่รองรับ PoE- ตอบสนองด้วยลายเซ็นที่ถูกต้อง อุปกรณ์ทั้งสองจะเจรจาต่อรองเรื่องกำลังไฟที่แน่นอน หลังจากการเจรจาประสบความสำเร็จเท่านั้นที่พลังจะไหลเวียน การไม่มีการตอบสนองที่ถูกต้องหมายความว่าไม่มีกระแสไฟออกจากหัวฉีด - เพื่อปกป้องอุปกรณ์ที่ไม่ใช่- PoE จากความเสียหายโดยไม่ตั้งใจ

หัวฉีด PoE แบบแอคทีฟและแบบพาสซีฟ

ความแตกต่างนี้อาจหมายถึงความแตกต่างระหว่างการติดตั้งที่ปลอดภัยและอุปกรณ์ทอด หนึ่งหัวฉีด PoE ที่ใช้งานอยู่เป็นไปตามมาตรฐาน IEEE 802.3af/at/bt: จับมือ ต่อรองแรงดันไฟฟ้า และปรับการส่งให้ตรงกับความต้องการของอุปกรณ์ที่เชื่อมต่อ หัวฉีดแบบแอคทีฟเป็นตัวเลือกระดับมืออาชีพ-

A หัวฉีด PoE แบบพาสซีฟข้ามทั้งหมดนั้น โดยจะดันแรงดันไฟฟ้าคงที่ - โดยทั่วไปเป็น 24V หรือ 48V - โดยไม่คำนึงว่าปลายอีกด้านจะเป็นอย่างไรก็ตาม ไม่มีการจับมือกัน ไม่มีการเจรจา ไม่มีตาข่ายนิรภัย การเสียบอุปกรณ์ 24V เข้ากับหัวฉีดแบบพาสซีฟ 48V ทำให้เกิดความเสียหายถาวร โมเดลแบบพาสซีฟยังคงรองรับการปรับใช้งบประมาณด้วยฮาร์ดแวร์-ที่ตรงกับแรงดันไฟฟ้า แต่จำเป็นต้องมีการตรวจสอบด้วยตนเองก่อนการเชื่อมต่อทุกครั้ง

สรุปมาตรฐาน PoE

แทนที่จะลุยผ่านเอกสารข้อมูลจำเพาะที่หนาแน่น ให้ใช้การเปรียบเทียบนี้เพื่อให้ตรงกับมาตรฐานที่เหมาะสมสำหรับอุปกรณ์ของคุณ:

คอลัมน์ "Available at Device" มีความสำคัญมากที่สุดเมื่อปรับขนาดหัวฉีด พลังงานกระจายไปตามความร้อนตามสายเคเบิล - โดยสูญเสียประมาณ 15–20% ตลอดระยะทาง 100 เมตรเต็มด้วยสายเคเบิลทองแดงที่มีคุณภาพ จับคู่หรือเกินขอบเขตที่แท้จริงของอุปกรณ์เสมอ ไม่ใช่แค่ฉลากของมาตรฐาน

ทีละขั้นตอน-: วิธีติดตั้ง PoE Injector

คำแนะนำต่อไปนี้ใช้กล้องรักษาความปลอดภัย IP แต่กระบวนการนี้ใช้กับอุปกรณ์ที่ใช้พลังงาน PoE{0}} ไม่จำเป็นต้องกำหนดค่าซอฟต์แวร์ - PoE injectors เป็นฮาร์ดแวร์แบบปลั๊ก-และ-

ขั้นตอนที่ 1 - การทดสอบเปรียบเทียบ- ก่อนเชื่อมต่อกล้อง หัวฉีด และเปิดโต๊ะทำงาน ตรวจสอบว่ากล้องเปิดอยู่ รับที่อยู่ IP และสตรีมวิดีโอ กำหนดการตั้งค่าทั้งหมดในขณะที่อุปกรณ์อยู่ใกล้แค่เอื้อม

ขั้นตอนที่ 2 - วางตำแหน่งหัวฉีดวางไว้ใกล้กับสวิตช์ของคุณ - ซึ่งจำเป็นต้องเข้าถึงทั้งเต้ารับ AC และอีเธอร์เน็ตระยะสั้นที่วิ่งไปยังพอร์ตสวิตช์

ขั้นตอนที่ 3 - เชื่อมต่ออินพุตข้อมูลเรียกใช้สายเคเบิล Cat5e, Cat6 หรือ Cat6a จากสวิตช์ไปยังพอร์ต Data In ของหัวฉีด การเลือกสิ่งที่ถูกต้องหมวดหมู่สายแพทช์ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของข้อมูลและการจ่ายพลังงานที่เพียงพอ

ขั้นตอนที่ 4 - เชื่อมต่อเอาท์พุตที่มีกำลังไฟใช้สายอีเทอร์เน็ตเส้นที่สองจากพอร์ต PoE/Data Out ไปยังแจ็คอีเทอร์เน็ตของกล้อง ความยาวสายเคเบิลสูงสุด: 100 เมตร (328 ฟุต) ตามข้อกำหนด IEEE

ขั้นตอนที่ 5 - เพิ่มพลังเสียบสายไฟ AC ของหัวฉีดเข้ากับเต้ารับที่ผนัง การจับมือเกิดขึ้นโดยอัตโนมัติ - กล้องควรเปิดเครื่องภายในไม่กี่วินาที

ขั้นตอนที่ 6 - ติดตั้งและยืนยันติดตั้งกล้องอย่างถาวร ยืนยันฟีดวิดีโอ และตรวจสอบว่าการบันทึกทำงานอยู่

การเชื่อมต่อไฟเบอร์และ PoE: ระยะทางที่ยาว-มาบรรจบกับระยะทางสุดท้าย- ไมล์

นี่คือจุดที่การสนทนาเปลี่ยนจากคำแนะนำ PoE ทั่วไปไปสู่สถาปัตยกรรมที่ปรับขนาดได้จริง Copper Ethernet สูงสุดที่ 100 เมตร สายเคเบิลใยแก้วนำแสงนำพาสัญญาณข้ามกิโลเมตรโดยไม่มีการเสื่อมสภาพ ในเครือข่ายที่ครอบคลุมหลายอาคารหรือพื้นที่กลางแจ้ง ไฟเบอร์จะจัดการแกนหลักในขณะที่ทองแดงจะส่งส่วนสุดท้ายไปยังอุปกรณ์ปลายทาง PoE injector อยู่ที่จุดเปลี่ยนระหว่างไฟเบอร์-ถึง-ทองแดงอย่างแม่นยำ ทำให้เป็นหนึ่งในอุปกรณ์ที่มีความสำคัญเชิงกลยุทธ์ที่สุดในเครือข่ายไฮบริด

ตารางด้านล่างแสดงให้เห็นว่าเหตุใดสถาปัตยกรรมไฮบริดนี้จึงมีประสิทธิภาพเหนือกว่าทองแดงบริสุทธิ์:

PoE injector อยู่ที่ไหนในเครือข่ายเหล่านี้? ตรงจุดที่ไฟเบอร์กลายเป็นทองแดง ในการปรับใช้ FTTP สัญญาณแสงจะมาถึงผ่านไฟเบอร์ที่สิ้นสุดด้วยความแม่นยำขั้วต่อไฟเบอร์ออปติกที่ตัวแปลงสื่อหรือ ONT เอาต์พุตอีเธอร์เน็ตป้อนโดยตรงไปยัง PoE injector ซึ่งจ่ายไฟให้กล้อง จุดเข้าใช้งาน หรือโทรศัพท์ โดยไม่ต้องเดินสายไฟฟ้าเพิ่มเติมที่จุดสิ้นสุดใดๆ

ตรรกะเดียวกันนี้ใช้กับทุกระดับ เมื่อลำต้นไฟเบอร์เดี่ยวให้บริการผู้เช่าหลายราย - ที่แยกกันตัวแยก PLC ไฟเบอร์ออปติกออกเป็นบรรทัดแยกกัน - แต่ละสถานที่จะได้รับ ONT ของตัวเอง แฮนด์ออฟอีเธอร์เน็ตของตัวเอง และ PoE injector ของตัวเองที่จ่ายไฟให้กับอุปกรณ์ในพื้นที่ บทบาทของหัวฉีดไม่เคยเปลี่ยนแปลง: โดยจะเชื่อมโยงข้อมูล-เฉพาะฟีดอีเทอร์เน็ตและอุปกรณ์ที่ต้องการทั้งข้อมูลและพลังงาน

ภายในชั้นวางอุปกรณ์ รูปแบบจะเกิดซ้ำในระดับทางกายภาพที่เล็กลง ช่างเทคนิคกำหนดเส้นทางไฟเบอร์ผ่านกล่องเทอร์มินัลใยแก้วนำแสงและแผงแพทช์แล้วจึงใช้งานอะแดปเตอร์ไฟเบอร์ออปติกเพื่อเชื่อมต่อระหว่างสายหลักและจุดเชื่อมต่อ เมื่อสัญญาณเปลี่ยนเป็นทองแดงที่เอาต์พุตของแผงแพทช์ PoE injector จะเพิ่มความสามารถด้านพลังงานให้กับพอร์ตเฉพาะ - ไม่จำเป็นต้องอัปเกรดสวิตช์ PoE เต็มรูปแบบ

ลิงก์ที่ขาดหายไป: ตัวแปลงสื่อไฟเบอร์ PoE

ตัวแปลงสื่อมาตรฐานจะแปลสัญญาณแสงไปเป็นสัญญาณอีเธอร์เน็ตไฟฟ้าและในทางกลับกัน - แต่กตัวแปลงสื่อไฟเบอร์ PoEก้าวไปอีกขั้นหนึ่ง โดยผสมผสานการแปลงไฟเบอร์-เป็น-และการฉีด PoE ไว้ในอุปกรณ์เดียว ทำให้ไม่จำเป็นต้องใช้ PoE injector แยกต่างหากโดยสิ้นเชิง

สิ่งนี้สำคัญในการปรับใช้-ในโลกแห่งความเป็นจริง พิจารณาโรงจอดรถที่มีกล้อง IP อยู่ห่างจากตู้เครือข่ายที่ใกล้ที่สุด 500 เมตร ทองแดงไม่สามารถไปถึงระยะทางนั้นได้ ตัวแปลงสื่อไฟเบอร์ PoE ที่ทางเข้าโรงรถยอมรับสายไฟเบอร์ขาเข้าและส่งสัญญาณเอาต์พุตการเชื่อมต่ออีเทอร์เน็ตที่เปิดใช้งาน PoE- ไปยังกล้องโดยตรง อุปกรณ์หนึ่งชิ้น สายเคเบิลต่อกล้องหนึ่งเส้น ไม่มีปลั๊กไฟอยู่ที่ตำแหน่งของกล้อง

เมื่อประเมินตัวแปลงสื่อไฟเบอร์ PoE ให้ยืนยันมาตรฐาน PoE (802.3af/at/bt) ตรวจสอบประเภทไฟเบอร์ (โหมดเดี่ยว-เทียบกับมัลติโหมด) และจับคู่ประเภทตัวเชื่อมต่อกับโครงสร้างพื้นฐานของคุณ คุณภาพของสายแพทช์ไฟเบอร์ออปติกที่จุดแฮนด์ออฟนั้นส่งผลโดยตรงต่อคุณภาพของสัญญาณและ-ความน่าเชื่อถือในระยะยาว

PoE Injector กับ PoE Switch: คุณต้องการอันไหน?

สวิตช์ PoE มี PoE อยู่ในทุกพอร์ต - พลังงานและข้อมูลเป็นมาตรฐานโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม ทำให้เหมาะอย่างยิ่งเมื่ออุปกรณ์ที่เชื่อมต่อส่วนใหญ่ต้องการ PoE แต่ยังหมายถึงการเปลี่ยนสวิตช์ที่ไม่ใช่-PoE ที่มีอยู่ ซึ่งมีต้นทุนล่วงหน้าที่สูงกว่า และอาจไม่จำเป็นหากมีอุปกรณ์เพียงไม่กี่เครื่องเท่านั้นที่ต้องใช้พลังงานจริงๆ

PoE injector เพิ่มความสามารถของ PoE ครั้งละหนึ่งพอร์ต ต้องการจ่ายไฟให้กับกล้อง IP ตัวเดียวที่ทางเข้าคลังสินค้าหรือไม่? PoE injector พอร์ตเดียวจัดการได้ในราคา 15–30 ดอลลาร์โดยไม่ต้องแตะต้องส่วนที่เหลือของเครือข่ายของคุณ เพิ่มจุดเข้าใช้งานแบบไร้สายในสำนักงานขนาดเล็กใช่หรือไม่ Multi-port gigabit PoE injector (4 หรือ 8 พอร์ต) ครอบคลุมงานในขณะที่ยังคงการลงทุนสวิตช์ที่มีอยู่ของคุณไว้ โดยทั่วไปจุดคุ้มทุนจะมาถึงอุปกรณ์ PoE ประมาณ 8–12 เครื่อง - นอกเหนือจากนั้น สวิตช์ PoE เฉพาะมักจะมีความคุ้มค่ามากกว่า-มีประสิทธิภาพและจัดการได้ง่ายขึ้น

สิ่งที่ต้องพิจารณาก่อนซื้อ

ปัจจัยสามประการที่ขับเคลื่อนการซื้อทุกครั้ง อันดับแรก,จำนวนอุปกรณ์: PoE injector พอร์ตเดียวจัดการกล้องหรือ AP หนึ่งตัว หลาย-โมเดลพอร์ตรองรับการติดตั้งที่ใหญ่กว่า ที่สอง,งบประมาณด้านพลังงาน: นับจำนวนวัตต์ของอุปกรณ์ทุกตัวและเลือกรุ่นที่เกินกำลังรวม กล้อง IP พื้นฐานดึง 8–12W; กล้อง PTZ ที่มีฮีตเตอร์สามารถจ่ายไฟได้ 50W+. ประการที่สามความเร็วและแรงดันไฟฟ้า: อุปกรณ์ IEEE 802.3af/at/bt สร้างมาตรฐานที่ 48V และต่อรองโดยอัตโนมัติ แต่อุปกรณ์รุ่นเก่าอาจคาดหวัง 12V หรือ 24V นอกจากนี้ ยังยืนยันปริมาณการรับส่งข้อมูลระดับกิกะบิต - ด้วย gigabit PoE injector ช่วยป้องกันปัญหาคอขวดสำหรับจุดสิ้นสุดแบนด์วิธสูง- เช่น กล้องหลาย-ล้านพิกเซลหรือจุดเข้าใช้งาน Wi-Fi 6

ความปลอดภัย คุณภาพสายเคเบิล และความน่าเชื่อถือ

ตัวจ่ายไฟที่สอดคล้องกับมาตรฐาน IEEE- จัดอยู่ในกลุ่มอุปกรณ์จ่ายพลังงานที่ปลอดภัยที่สุดในเครือข่าย กลไกการจับมือกันทำให้พอร์ตต่างๆ เฉื่อยทางไฟฟ้าจนกว่าจะตรวจพบลายเซ็น PoE ที่ถูกต้อง - ไม่มีความเสี่ยงต่อการเชื่อมต่ออุปกรณ์ที่ไม่ใช่- PoE โดยไม่ได้ตั้งใจ

สำหรับการติดตั้งภารกิจสำคัญ- ให้เชื่อมต่อ PoE injector เข้ากับเครื่องสำรองไฟ (UPS) เนื่องจากอุปกรณ์ PoE ได้รับพลังงานผ่านอุปกรณ์เครือข่าย UPS บนหัวฉีดจึงให้แบตเตอรี่สำรองไปยังปลายทางที่เชื่อมต่อทุกจุดพร้อมกัน

คุณภาพของสายเคเบิลสมควรได้รับความสนใจมากกว่าปกติ ใช้สายเคเบิลอีเทอร์เน็ตทองแดงแข็ง-ที่มีพิกัด Cat5e หรือสูงกว่าเสมอ สายเคเบิลอะลูมิเนียมหุ้มทองแดง (CCA) มีราคาถูกกว่า แต่มีความต้านทานไฟฟ้าสูงกว่า - การสูญเสียพลังงานมากกว่า ความร้อนมากกว่า และความเสี่ยงจากไฟไหม้อย่างแท้จริงในการติดตั้ง PoE++ ที่จ่ายไฟ 60–90W ไม่ว่าจะทำงานร่วมกับอะแดปเตอร์เครือข่ายใยแก้วนำแสงหรือจุดสิ้นสุดที่เป็นทองแดง คุณภาพของวัสดุที่จุดสิ้นสุดทุกจุดจะกำหนด-ความน่าเชื่อถือในระยะยาว
