โอดีเอฟ คืออะไร? อธิบายกรอบการกระจายแสง

กรอบการกระจายแสง ซึ่งมักจะสั้นลงเป็น ODF และบางครั้งเรียกว่ากรอบการกระจายใยแก้วนำแสง เป็นจุดที่มีโครงสร้างที่สายเคเบิลใยแก้วนำแสงจะสิ้นสุดลง ประกบ แพตช์ และป้องกัน คุณจะพบ ODF ในห้องโทรคมนาคม เครือข่าย FTTH ศูนย์ข้อมูล อาคารองค์กร และระบบสื่อสารทางอุตสาหกรรม คู่มือนี้เขียนขึ้นจากมุมมองของวิศวกรที่สนับสนุนโครงการเครือข่ายการกระจายแสง (ODN) และการเข้าถึงไฟเบอร์ ดังนั้นเป้าหมายจึงไม่เพียงแต่แสดงรายการประเภท ODF ที่มีอยู่เท่านั้น แต่ยังช่วยให้คุณจับคู่เฟรมกับจำนวนไฟเบอร์ พื้นที่การติดตั้ง รูปแบบตัวเชื่อมต่อ ข้อกำหนดในการต่อ และแผนการขยาย-ระยะยาว

เมื่อผู้ซื้อเปรียบเทียบตัวเลือกต่างๆ คำถามเชิงปฏิบัติมักไม่ค่อยมีคำถามว่า "มีประเภทใดบ้าง" โดยปกติแล้ว "ODF ประเภทใดที่เหมาะกับไซต์ของฉันจริงๆ และฉันต้องยืนยันอะไรบ้างกับซัพพลายเออร์ก่อนทำการสั่งซื้อ" หัวข้อด้านล่างนี้ตอบทั้งสองข้อ และบทความจะจบลงด้วยคำแนะนำในการเลือก รายการตรวจสอบข้อมูลจำเพาะ ตัวอย่างการกำหนดค่าการทำงาน และคำถามที่พบบ่อย

อะไรคือกรอบการกระจายแสง(โอดีเอฟ)?

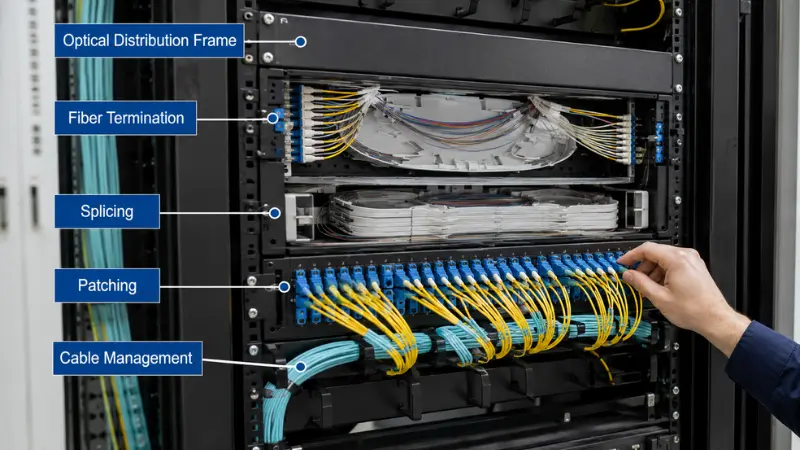

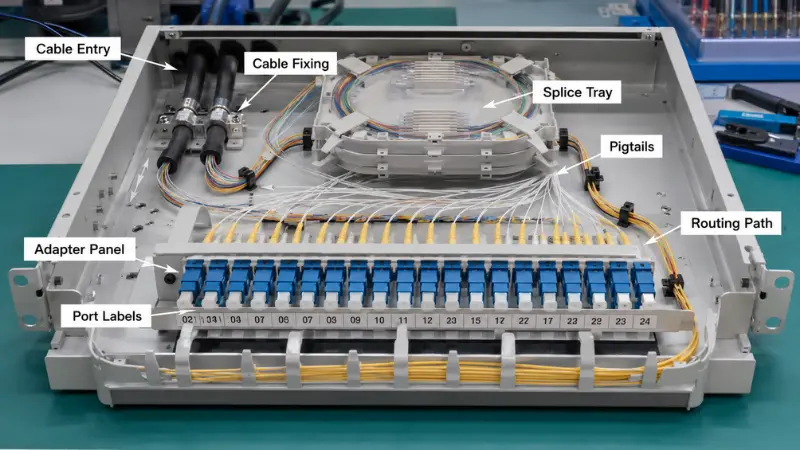

กรอบการกระจายแสงเป็นกล่องหุ้มการจัดการไฟเบอร์ที่ใช้ในการยุติ ประกบ แพทช์ ป้องกัน และจัดระเบียบไฟเบอร์ออปติก สายเคเบิลขาเข้าเชื่อมต่อกับไฟเบอร์ขาออก ผมเปีย สายแพทช์คอด หรือส่วนประกอบแบบพาสซีฟ เช่น ตัวแยกสัญญาณ และการเชื่อมต่อทั้งหมดจะมีป้ายกำกับ ป้องกัน และเข้าถึงได้เพื่อการบำรุงรักษา แทนที่จะปล่อยทิ้งไว้ภายในกล่อง

ในการปฏิบัติงานในแต่ละวัน -ODF ที่ได้รับการออกแบบมาอย่างดีจะสนับสนุนการยุติไฟเบอร์ การป้องกันรอยต่อแบบฟิวชั่น การกำหนดเส้นทางสายแพตช์ การจัดเก็บสายเคเบิลหย่อน การป้องกันตัวเชื่อมต่อ และการทดสอบเครือข่ายหรือการกำหนดค่าใหม่ เหตุผลนี้มีความสำคัญเป็นรูปธรรมมากกว่าความสวยงาม: เมื่อเกิดข้อผิดพลาดนอกเวลาทำงาน กรอบที่มีหมายเลขพอร์ตที่ชัดเจนและถาดประกบที่เข้าถึงได้ ช่วยให้ช่างเทคนิคแยกและซ่อมแซมข้อต่อได้ภายในไม่กี่นาที ในขณะที่เฟรมที่แน่นเกินไปและไม่มีป้ายกำกับจะเปลี่ยนงานเดียวกันให้เป็นชั่วโมงในการติดตามเส้นใยด้วยมือ ฟังก์ชันการเลิกจ้างและการป้องกันแบบเดียวกันหลายรายการยังปรากฏอยู่ในรูปแบบกะทัดรัดอีกด้วยเทอร์มินัลใยแก้วนำแสงและกล่องกระจายใช้ใกล้กับผู้สมัครสมาชิกมากขึ้น ซึ่งเป็นเหตุให้ผลิตภัณฑ์ทั้งสองตระกูลสับสนได้ง่าย เราจะกลับไปสู่ความแตกต่างนั้นในภายหลัง

ประเภทหลักของเฟรมการกระจายแสง

ODF สามารถจัดกลุ่มตามวิธีการติดตั้ง สภาพแวดล้อมการติดตั้ง ความจุ โครงสร้างภายใน และการใช้งาน หมวดหมู่ที่พบบ่อยที่สุดคือแบบติดตั้งบนชั้นวาง แบบติดผนัง ภายนอกอาคาร ราง DIN ตัวแยก PLC และเฟรมโมดูลาร์ที่มีความหนาแน่นสูง- แต่ละส่วนด้านล่างจะครอบคลุมถึงประเภท ประเภท ความพอดี และรายละเอียดที่เป็นประโยชน์หนึ่งประการที่มักถูกมองข้ามระหว่างการเลือก

แร็คเมาท์ ODF

ODF แบบติดตั้งบนชั้นวางติดตั้งในชั้นวางอุปกรณ์มาตรฐานขนาด 19- นิ้ว และเป็นส่วนสำคัญของห้องโทรคมนาคม ศูนย์ข้อมูล สำนักงานกลาง ห้องเซิร์ฟเวอร์ และสายเคเบิลแกนหลักขององค์กร โดยทั่วไปแล้วจะมีให้เลือกในความสูง 1U, 2U, 3U หรือ 4U และจะทำงานร่วมกับสวิตช์ เราเตอร์ และแผงแพทช์ข้างๆ ได้อย่างราบรื่น ตามแนวทางคร่าวๆ หน่วย 1U มักจะบรรทุกเส้นใยได้ถึง 24 เส้น หน่วย 2U ประมาณ 48 ถึง 96 เส้นใย และหน่วย 3U ถึง 4U มีเส้นใย 96 ถึง 144 หรือมากกว่า ตัวเลขเหล่านี้เคลื่อนไหวอย่างมีนัยสำคัญตามรูปแบบอะแดปเตอร์ ดังนั้นเฟรมที่ใช้แผง LC หรือ MPO ความหนาแน่นสูงจะพอดีกับเส้นใยต่อ U มากกว่าหนึ่งเส้นโดยใช้ SC

รายละเอียดที่ตัดสิน-ความสามารถในการใช้งานในระยะยาวคือตัวเลือกระหว่างการออกแบบลิ้นชักแบบตายตัวและแบบเลื่อน เฟรมคงที่นั้นเรียบง่ายกว่า เสถียรกว่า และราคาต่ำกว่า ซึ่งเหมาะกับลิงก์แบ็คโบนที่มีความเสถียรซึ่งไม่ค่อยเปลี่ยนแปลง ลิ้นชักแบบเลื่อนช่วยให้ถาดดึงไปข้างหน้าเพื่อการประกบและตรวจสอบ ซึ่งเป็นทางเลือกที่ดีกว่าสำหรับเฟรมใดๆ ก็ตามที่จะมีการเคลื่อนย้าย เพิ่ม และเปลี่ยนแปลงบ่อยครั้ง ก่อนที่จะระบุประเภทการเลื่อน ให้ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างเพียงพอที่ด้านหน้าชั้นวางเพื่อให้ลิ้นชักขยายได้เต็มที่ เนื่องจากโครงที่มีความหนาแน่นสูง-ซึ่งไม่สามารถเปิดได้ในทางเดินที่คับแคบนั้นเป็นเรื่องยากที่จะรักษา

ติดผนัง ODF

ODF แบบติดผนังยึดติดกับผนังได้โดยตรงแทนที่จะนั่งอยู่ในชั้นวาง ดังนั้นจึงเป็นตัวเลือกที่เป็นธรรมชาติเมื่อไม่มีชั้นวางหรือพื้นที่แคบ: ห้องโทรคมนาคมขนาดเล็ก อาคารสำนักงาน ชั้นใต้ดินของอพาร์ตเมนต์ จุดกระจายพื้น และทางเข้าอาคาร FTTH โดยปกติจะมีขนาดกะทัดรัด ล็อคได้ และเหมาะกับจำนวนไฟเบอร์ปานกลาง เช่น 12, 24 หรือ 48 คอร์

เมื่อเลือกยูนิตติดผนัง ทิศทางการเข้าสายเคเบิลมีความสำคัญมากกว่าที่ปรากฏครั้งแรก โครงที่ติดตั้งในไรเซอร์หรือเพลาแคบมักต้องมีทางเข้าจากด้านล่างหรือด้านข้าง แทนที่จะเข้าทางด้านหลัง เนื่องจากไม่มีพื้นที่ว่างด้านหลังกล่องสำหรับเดินสายเคเบิลโดยไม่โค้งงอแหลมคม ยืนยันทิศทางทางเข้า ความจุถาดประกบภายใน เค้าโครงแผงอะแดปเตอร์ และพื้นที่ว่างสำหรับการม้วนไฟเบอร์ก่อนสั่งซื้อ ไม่ใช่หลังจากกล่องอยู่บนผนังแล้ว

ODF กลางแจ้ง

ODF ภายนอกอาคารจะยุติและกระจายไฟเบอร์ในสถานที่โล่งหรือกึ่งสัมผัส- เช่น จุดเข้าใช้งาน FTTH ตู้โทรคมนาคมกลางแจ้ง -การกระจายแบบติดตั้งเสา บรอดแบนด์ในชนบท และไซต์อุตสาหกรรม ยูนิตภายนอกอาคารแตกต่างจากโครงในอาคารตรงที่มีอายุการใช้งานหรือตายภายใต้การปิดผนึกด้านสิ่งแวดล้อม ดังนั้นจำนวนพอร์ตจึงเป็นเพียงครึ่งหนึ่งของข้อกำหนดเท่านั้น

ตัวเลขที่ต้องยึดคือระดับการป้องกันน้ำเข้าที่กำหนดในมาตรฐานสากลIEC 60529 (รหัส IP). ในทางปฏิบัติ IP54 หมายถึงฝุ่น-ป้องกันและทนต่อน้ำกระเซ็น ซึ่งเหมาะกับตำแหน่งที่กำบังหรือ-ติดตั้งในตู้ IP65 หมายถึงฝุ่น-แน่นหนาและป้องกันจากการฉีดน้ำแรงดันต่ำ- ซึ่งเป็นค่าขั้นต่ำที่สมจริงยิ่งขึ้นสำหรับเฟรมที่ต้องเผชิญกับสภาพอากาศอย่างเต็มที่ และ IP66 ถึง IP68 เพิ่มไอพ่นที่แรงกว่าหรือการแช่ชั่วคราว โปรดทราบว่าระดับการแช่ที่สูงกว่าไม่ได้หมายถึงความต้านทานต่อเจ็ทโดยอัตโนมัติ เนื่องจากทั้งสองการทดสอบแยกกัน ดังนั้นไซต์ที่เห็นทั้งฝนที่ตกและน้ำนิ่งอาจต้องมีการให้คะแนนแบบคู่ นอกเหนือจากค่า IP แล้ว ให้ตรวจสอบความต้านทานรังสียูวี การออกแบบเคเบิลแกลนด์ ความต้านทานการกัดกร่อนของตัวเครื่อง วิธีการล็อค และวิธีการจัดการการควบแน่น โครงภายนอกอาคารที่มีการปิดผนึกไม่ดีเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของข้อผิดพลาดเกี่ยวกับความชื้น-หลังการติดตั้งหลายปีหลังการติดตั้ง

ราง DIN ODF

ราง DIN ODF เป็นหน่วยขนาดกะทัดรัดที่ยึดเข้ากับราง DIN ภายในตู้ไฟฟ้าหรือตู้ควบคุมทางอุตสาหกรรม และถูกสร้างขึ้นสำหรับจำนวนไฟเบอร์ต่ำในระบบอัตโนมัติ การสื่อสารทางไฟฟ้า อุปกรณ์กริดอัจฉริยะ ตู้ควบคุมการขนส่ง และเครือข่ายโรงงาน คุณค่าของมันคือการบูรณาการ: นำการสิ้นสุดและการป้องกันไฟเบอร์มาไว้ในแผงเดียวกับการเดินสายไฟฟ้าโดยไม่ต้องใช้ชั้นวางแยกต่างหาก

สำหรับงานอุตสาหกรรม ให้มองข้ามจำนวนเส้นใยต่อสภาพแวดล้อมทางกล การสั่นสะเทือน ความลึกของตู้ที่มีอยู่ ข้อกำหนดในการต่อสายดิน และการลดความเครียดของสายเคเบิล ล้วนส่งผลต่อว่าเฟรมจะยังคงเชื่อถือได้หรือไม่ และควรจัดเส้นทางไฟเบอร์เพื่อให้ช่างเทคนิคสามารถเข้าถึงขั้วต่อได้โดยไม่รบกวนตัวนำไฟฟ้าในบริเวณใกล้เคียง

แยก PLC ODF

ตัวแยก PLC ODF มีตัวแยกแสงแบบพาสซีฟอยู่ภายในเฟรมเพื่อให้ไฟเบอร์ตัวป้อนหนึ่งตัวถูกแบ่งออกเป็นไฟเบอร์สมาชิกจำนวนมาก ซึ่งทำให้เป็นตัวสร้างหลักของเครือข่ายการเข้าถึง FTTH, GPON และ EPON ที่ได้มาตรฐานในการอ้างอิงเช่นคำแนะนำ ITU-T G.984 GPON. เฟรมเดียวสามารถรวมการสิ้นสุด การติดตั้งตัวแยก การแพตช์ และการจัดการสายเคเบิล ซึ่งช่วยให้การปรับใช้เครือข่ายออปติกแบบพาสซีฟเป็นระเบียบเรียบร้อย การกำหนดค่าทั่วไปเริ่มตั้งแต่ 1×8 ถึง 1×32 หรือ 1×64 และอัตราส่วนที่เหมาะสมจะขึ้นอยู่กับงบประมาณลิงก์และความหนาแน่นของสมาชิกของโปรเจ็กต์

จุดทางวิศวกรรมสองจุดคุ้มค่าแก่การวางแผน ประการแรก อัตราส่วนการแยกจะขับเคลื่อนเค้าโครงพอร์ตและพื้นที่การบำรุงรักษา เนื่องจากตัวแยก 1×32 จะป้อนอะแดปเตอร์เอาต์พุตมากกว่า 1×8 อย่างมาก และเอาต์พุตเหล่านั้นจำเป็นต้องมีพื้นที่ในการแพตช์และติดป้ายกำกับโดยไม่ทำให้แออัด นอกจากนี้ยังช่วยในการตัดสินใจตั้งแต่เนิ่นๆ ระหว่างการแยกแบบรวมศูนย์ที่โหนดหนึ่งและการแยกแบบกระจายทั่วทั้งเครือข่าย ข้อดี-ที่อธิบายไว้อย่างดีในภาพรวมของประเภทตัวแยกแสง. ประการที่สอง การใช้งาน PON มักจะใช้ตัวเชื่อมต่อมุม-ขัดเงา (APC) เหตุผลก็คือการสูญเสียการส่งคืน: การสะท้อนในแผนผังพาสซีฟที่ใช้ร่วมกันจะลดคุณภาพของสัญญาณสำหรับผู้สมัครสมาชิกทุกคนในสาขา และใบหน้าด้านท้ายของ APC จะระงับการสะท้อนเหล่านั้นได้ดีกว่าการขัดเงาแบบแบน- ยืนยันอัตราส่วนตัวแยก การขัดเกลาตัวเชื่อมต่อ เค้าโครงอินพุตและเอาต์พุต พื้นที่ถาดประกบที่มีอยู่ และรูปแบบการติดฉลากก่อนสั่งซื้อ และเลือกดูตัวแยก PLCตัวเลือกเพื่อให้ตรงกับอัตราส่วนที่แน่นอนของการออกแบบของคุณต้องการ

ODF แบบโมดูลาร์ความหนาแน่นสูง-

ODF แบบโมดูลาร์ความหนาแน่นสูง-ได้รับการออกแบบมาสำหรับจำนวนไฟเบอร์ขนาดใหญ่ในพื้นที่ชั้นวางหรือพื้นจำกัด และเป็นตัวเลือกมาตรฐานสำหรับศูนย์ข้อมูล สำนักงานกลาง แกนหลักของผู้ให้บริการ วิทยาเขตขนาดใหญ่ และจุดรวมกลุ่มที่ต้องการพื้นที่ในการเติบโต แทนที่จะใช้แผงคงที่เพียงแผงเดียว ระบบเหล่านี้ใช้แผงอะแดปเตอร์แบบโมดูลาร์ คาสเซ็ตแบบถอดได้ ถาดประกบหลายอัน และเส้นทางการกำหนดเส้นทางที่ออกแบบ และโดยทั่วไปจะรองรับอินเทอร์เฟซ LC หรือ MPO/MTP

ข้อผิดพลาดที่ควรหลีกเลี่ยงคือการเลือกจำนวนพอร์ตสูงสุดเพียงอย่างเดียว ที่ความหนาแน่นสูงมาก สายแพตช์คอดจะรวมตัวกัน พื้นที่ด้านหน้า-จะคับแคบ และเฟรมที่เต็มมากเกินไปอาจทำให้มีการตัดพอร์ตที่ไม่ถูกต้องโดยไม่ตั้งใจระหว่างการบำรุงรักษา คำถามในการตัดสินใจสำหรับงานที่มีความหนาแน่นสูง- รวมถึงตัวเลือก LC- กับ- อาร์เรย์ที่กล่าวถึงในบทความนี้คู่มือปฏิบัติสำหรับ LC เทียบกับ MTP/MPOคือว่าช่างเทคนิคยังคงสามารถเข้าถึงพอร์ต จัดการสายแพทช์คอด และรักษารัศมีการโค้งงอได้เมื่อเฟรมโหลดเต็มที่แล้วหรือไม่

ตารางเปรียบเทียบประเภท ODF

ช่วงความจุเป็นค่าทั่วไปเท่านั้น และแตกต่างกันไปตามการออกแบบผลิตภัณฑ์ รูปแบบของอะแดปเตอร์ และการกำหนดค่าของซัพพลายเออร์ ตรวจสอบจำนวนเส้นใยและตัวเลือกแผงที่แน่นอนกับแผ่นข้อมูลเสมอ

คู่มือการเลือก ODF ฉบับย่อ

หากคุณต้องการเพียงการนำทางอย่างรวดเร็วไปยังประเภทที่ถูกต้อง ตารางด้านล่างจะแม็ปสถานการณ์ทั่วไปของโครงการไปยังจุดเริ่มต้นที่เหมาะสม ถือเป็นรายการสั้น จากนั้นตรวจสอบรายละเอียดโดยใช้รายการตรวจสอบที่อยู่ด้านล่าง

จะเลือก ODF ที่เหมาะสมสำหรับโครงการของคุณได้อย่างไร

การเลือก ODF ไม่ใช่แค่การเลือกกล่องที่มีพอร์ตเพียงพอเท่านั้น กรอบแว่นต้องพอดีกับดีไซน์ทั้งหมด ดังนั้นปัจจัยด้านล่างทั้งหมดควรได้รับการยืนยันก่อนซื้อ

จำนวนไฟเบอร์และการขยายตัวในอนาคต

เริ่มต้นด้วยจำนวนเส้นใยที่คุณต้องการเพื่อยุติ ประกบหรือแพทช์ในวันนี้ จากนั้นจึงเพิ่มการสำรอง เฟรมที่มีขนาดพอดีกับเส้นใย 24 เส้นในปัจจุบันไม่มีที่ว่างเมื่อไซต์งานขยายเป็น 48 เส้น และความสามารถในการติดตั้งเพิ่มเติมในภายหลังมักจะมีราคาสูงกว่าการซื้อตอนนี้ ในทางปฏิบัติ หลายโครงการสงวนความจุสำรองไว้ 20 ถึง 50 เปอร์เซ็นต์สำหรับลิงก์ในอนาคต ไฟเบอร์สำรอง และการอัพเกรด สอบถามว่ามีเส้นใยเข้ามากี่เส้น มีกี่เส้นที่ออกไป มีผู้ใช้หรืออาคารเพิ่มขึ้นหรือไม่ และความจุของถาดต่อประกบและอะแดปเตอร์สามารถรองรับการเติบโตดังกล่าวได้หรือไม่

พื้นที่ติดตั้ง

ตำแหน่งส่วนใหญ่จะกำหนดประเภท ชั้นวางขนาด 19 นิ้วที่มีอยู่จะชี้ไปที่โครงยึดชั้นวาง ไซต์ที่มีพื้นที่ผนังเท่านั้นที่ชี้ไปที่โครงติดผนัง เส้นใยที่วิ่งภายในตู้อุตสาหกรรมชี้ไปที่โครงราง DIN และการติดตั้งที่ต้องสัมผัสกับฝน ฝุ่น หรือการเปลี่ยนแปลงของอุณหภูมิ ทำให้ยูนิตคอยล์เย็นมาตรฐานไม่เหมาะกับยูนิตกลางแจ้ง วัดพื้นที่ว่างจริง รวมถึงความลึกของชั้นวางหรือระยะห่างของลิ้นชัก ก่อนที่จะตัดสินใจเลือกแบบจำลอง

สภาพแวดล้อมในร่มกับกลางแจ้ง

เฟรมในร่มและกลางแจ้งไม่สามารถใช้แทนกันได้ หน่วยในร่มเหมาะกับพื้นที่ที่มีการป้องกัน เช่น ห้องอุปกรณ์ สำนักงาน และตู้โทรคมนาคม ซึ่งการปิดผนึกไม่ใช่เรื่องสำคัญ หน่วยกลางแจ้งจำเป็นต้องมีการป้องกันความชื้น ฝุ่น การกัดกร่อน และ UV ซึ่งเป็นสาเหตุที่ระดับ IP วัสดุตัวเรือน การปิดผนึกประตู การออกแบบต่อม โครงสร้างการล็อค และช่วงอุณหภูมิ ล้วนรวมอยู่ในข้อกำหนด ความแตกต่างระหว่างการจัดการภายในและภายนอก รวมถึงประเภทสายเคเบิลและเส้นทาง มีอธิบายไว้ในคู่มือนี้รับติดตั้งสายไฟเบอร์ภายในและภายนอก. การใช้โครงภายในอาคารกลางแจ้งเป็นสาเหตุของความน่าเชื่อถือที่ลดลงบ่อยครั้งและหลีกเลี่ยงได้

ประเภทตัวเชื่อมต่อและอะแดปเตอร์

ODF สามารถกำหนดค่าได้ด้วยอะแดปเตอร์ SC, LC, FC หรือ ST และตัวเลือกที่เหมาะสมจะเป็นไปตามสายแพทช์คอด ผมเปีย และอินเทอร์เฟซอุปกรณ์ที่ใช้งานอยู่ ตามแบบอย่างทั่วไปขั้วต่อ SCแพร่หลายในโทรคมนาคมและ FTTHขั้วต่อ LCครองศูนย์ข้อมูลที่มีความหนาแน่นสูงและงานระดับองค์กร FC ปรากฏในโทรคมนาคมและเครื่องมือวัดบางส่วน และ ST ยังคงอยู่ในเครือข่ายเดิม ยืนยันรูปแบบกับการจับคู่อะแดปเตอร์ไฟเบอร์ออปติกคุณตั้งใจจะใช้

ประเภทโปแลนด์สมควรได้รับความสนใจเท่าเทียมกัน โดยทั่วไปแล้ว ใบหน้าด้านท้ายของ UPC (แบน โดมเล็กน้อย) จะให้การสูญเสียกลับประมาณ 50 dB ในขณะที่ใบหน้าด้านปลายของ APC (มุม 8- องศา) จะสูงถึงประมาณ 65 dB โดยการสะท้อนแสงที่เล็ดลอดเข้าไปในผนังแทนที่จะสะท้อนกลับลงมาที่ไฟเบอร์ ซึ่งเป็นเหตุผลว่าทำไม APC จึงเป็นมาตรฐานในแอปพลิเคชันวิดีโอ PON และ RF ทั้งสองจะต้องไม่เชื่อมต่อกัน: การเชื่อมต่อ APC- กับ UPC ทำให้เกิดการสูญเสียการแทรกสูง และอาจสร้างความเสียหายทางกายภาพให้กับส่วนปลายของปลอกโลหะได้ หากคุณกำลังชั่งน้ำหนักตัวเลือกคำอธิบายนี้ประเภทการขัดเงา PC, UPC และ APCครอบคลุมความแตกต่างอย่างละเอียด

ความจุถาดประกบกัน

หากจะใช้เฟรมสำหรับการประกบฟิวชั่น ความจุของถาดภายในจะต้องตรงกับจำนวนไฟเบอร์ ไม่ใช่เพียงจำนวนอะแดปเตอร์ ข้อผิดพลาดที่พบบ่อยและน่าหงุดหงิดคือการซื้อเฟรมที่มีพอร์ตอะแดปเตอร์จำนวนมาก แต่มีถาดน้อยเกินไป ตามกฎการวางแผน ถาดต่อประกบโดยทั่วไปจะบรรจุตัวต่อที่มีการป้องกันไว้ 12 หรือ 24 ตัว ดังนั้นงานไฟเบอร์ 24- ต้องใช้ถาดประมาณหนึ่งถึงสองถาด งานไฟเบอร์ 48- สองถึงสี่ชิ้น และอื่นๆ เมื่อถาดใกล้หมด อาการต่างๆ ก็สามารถคาดเดาได้: ปลอกหดด้วยความร้อนไม่มีที่วาง เส้นใยไม่สามารถขดได้ภายในรัศมีการโค้งงอขั้นต่ำ การบำรุงรักษาหมายถึงการรบกวนรอยต่อที่มีอยู่อีกครั้ง และการขยายในอนาคตจะไม่สะดวก ตามแนวทางปฏิบัติที่สรุปโดยสมาคมใยแก้วนำแสงโดยทั่วไปแล้ว สายเคเบิลในสถานที่ขนาดเล็กจะต้องมีรัศมีการโค้งงอประมาณ 25 มม. หลังการติดตั้ง และเฟรมที่ไม่สามารถยึดรัศมีนั้นได้จะทำให้การสูญเสียการแทรกเพิ่มขึ้นอย่างเงียบ ๆ วางแผนจำนวนถาด การจัดเก็บปลอก และเส้นทางเส้นทางร่วมกัน และตรวจสอบของคุณผมเปียไฟเบอร์ข้างเฟรมเพื่อให้จุดสิ้นสุดและถาดเข้ากันได้ หากคุณยังคงตัดสินใจระหว่างการเชื่อมต่อประกบและตัวเชื่อมต่อที่ติดตั้งภาคสนาม- การเปรียบเทียบนี้ประกบฟิวชั่นเป็นข้อมูลอ้างอิงที่มีประโยชน์

การเข้าถึงสายเคเบิลและการบำรุงรักษา

ทิศทางการเข้าสายเคเบิลเป็นข้อจำกัด-ของโลกที่แท้จริง ไม่ใช่รายละเอียด เฟรมรองรับการเข้าทางด้านหลัง ด้านข้าง ด้านบน หรือด้านล่าง และการไม่ตรงกับเลย์เอาต์ของไซต์ทำให้เกิดการโค้งงอหรือเส้นทางที่ยุ่งเหยิง การเข้าถึงเพื่อการบำรุงรักษาเป็นไปตามตรรกะเดียวกัน: การออกแบบลิ้นชักแบบเลื่อนหรือการเข้าถึงด้านหน้า-นั้นง่ายต่อการใช้งานสำหรับเครือข่ายที่มีการเปลี่ยนแปลงบ่อยครั้ง ในขณะที่โครงสร้างคงที่นั้นเป็นที่ยอมรับสำหรับลิงก์ที่เสถียรและมีการเปลี่ยนแปลงเล็กน้อย กรอบที่ดูกะทัดรัดบนกระดาษอาจบำรุงรักษาได้ยากเมื่อเสียบสายเคเบิลแล้ว

การติดฉลากและการจัดการสายเคเบิล

การติดฉลากที่ชัดเจนช่วยประหยัดเวลาระหว่างเกิดข้อผิดพลาดและการอัพเกรด และในเฟรมที่ใหญ่ขึ้น การติดฉลากที่ไม่ดีทำให้เกิดการเชื่อมต่อที่ไม่ถูกต้อง การแยกข้อผิดพลาดนานขึ้น และการหยุดทำงานที่หลีกเลี่ยงได้ กรอบที่ดีช่วยให้กำหนดหมายเลขพอร์ตได้ชัดเจน พื้นที่ฉลากเฉพาะ วงแหวนกำหนดเส้นทางสายแพตช์ จุดผูก พื้นที่จัดเก็บหย่อน และการแยกระหว่างสายเคเบิลขาเข้าและสายแพตช์ รักษาเส้นทางของคุณสายแพทช์วางแผนตั้งแต่เริ่มต้นแทนที่จะเพิ่มไว้ในภายหลัง

รายการตรวจสอบข้อกำหนด ODF ก่อนขอใบเสนอราคา

การเตรียมรายละเอียดเหล่านี้ก่อนติดต่อกับซัพพลายเออร์จะช่วยลดระยะเวลา{0}}และ-ไปมา และลดความเสี่ยงในการได้รับการกำหนดค่าที่ไม่ถูกต้อง

• เส้นใยทั้งหมดที่จะยุติตอนนี้ บวกเปอร์เซ็นต์สำรองสำหรับการเติบโตในอนาคต
• การติดตั้งภายในหรือภายนอกอาคาร และสำหรับภายนอกอาคาร จะต้องได้รับการจัดอันดับ IP เป้าหมาย
• วิธีการติดตั้ง: ความสูง U ของชั้นวาง 19- นิ้ว ผนัง เสา ราง DIN หรือตู้
• รูปแบบตัวเชื่อมต่อและอะแดปเตอร์ (SC, LC, FC หรือ ST) และการขัดเงา (UPC หรือ APC)
• ชนิดผมเปียและสายแพทช์ ความยาว และปริมาณ
• จำนวนถาดประกบกันและความจุที่ต้องการต่อถาด
• อัตราส่วนตัวแยกและตำแหน่งการแยก สำหรับโครงการ PON
• ทิศทางการเข้าสายเคเบิลและเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลหรือขนาดต่อม
• รูปแบบการติดป้ายกำกับและพอร์ต-
• โครงสร้างแบบตายตัวหรือแบบเลื่อน และด้านการเข้าถึงที่จำเป็น

ตัวอย่างการกำหนดค่า ODF

สถานการณ์ที่ไม่เปิดเผยชื่อสามสถานการณ์แสดงให้เห็นว่าปัจจัยข้างต้นรวมกันในทางปฏิบัติอย่างไร

จุดกระจายสินค้าอาคาร FTTH ขนาดเล็ก

สำหรับเส้นใย 24 เส้นที่มีผมเปีย SC/APC อยู่ภายในไรเซอร์ ODF ติดผนังขนาดกะทัดรัดพร้อมถาดต่อประกบสองถาดและทางเข้าสายเคเบิลด้านล่างหรือด้านข้างมักจะเพียงพอแล้ว การจองพอร์ตสำรองไว้สองสามพอร์ตจะทำให้มีที่ว่างสำหรับยูนิตเพิ่มเติมในอาคารโดยไม่ต้องเพิ่มเฟรมที่สอง

การรวมศูนย์ข้อมูล

สำหรับไฟเบอร์ 96 เส้นบน LC ในทางเดินที่มีผู้คนพลุกพล่าน ODF แบบติดตั้งบนชั้นวางแบบเลื่อนความหนาแน่นสูง 2U - พร้อมทางเข้าด้านหน้าและรายการสายเคเบิลคู่ ช่วยให้การจัดการแพตช์ทำได้ และป้องกันรัศมีการโค้งงอภายใต้ภาระของสายไฟ- ที่แพตช์หนัก ลิ้นชักบานเลื่อนมีความสำคัญเนื่องจากมีการเปลี่ยนแปลงบ่อยครั้ง

การเข้าถึง FTTH ในชนบทบนเสา

สำหรับตัวป้อนที่แยกไปยังสมาชิกจำนวนมาก กรอบการกระจายตัวแยกสัญญาณกลางแจ้งที่ได้รับการจัดอันดับ IP65 หรือสูงกว่า ติดตั้งด้วยตัวแยก 1×32และขั้วต่อ SC/APC จัดการทั้งการแยกและการสัมผัสกับสิ่งแวดล้อมในตู้เดียว

การเลือก ODF ตามแอปพลิเคชัน

เครือข่ายการเข้าถึง FTTH และ PON

งาน FTTH มีแนวโน้มที่จะใช้เฟรมติดผนังในอาคาร เฟรมกลางแจ้งที่จุดเชื่อมต่อแบบเปิดเผย และใช้เฟรมตัวแยก PLC ในทุกที่ที่ต้องการการแยกแบบพาสซีฟ จุดกระจายชั้นใต้ดิน ห้องโทรคมนาคม หรือพื้นมักจะต้องใช้ยูนิตติดผนัง สถานที่ภายนอกต้องการสถานที่กลางแจ้ง- และโหนดแยกเรียกร้องให้มีเฟรมตัวแยกสัญญาณที่รวมตัวแยกสัญญาณเข้ากับการยกเลิก เพื่อให้เข้าใจได้กว้างขึ้นว่าโครงสร้างแบบพาสซีฟต้องการอะไร ให้ทำดังนี้ส่วนประกอบแบบพาสซีฟ FTTHคู่มือการจัดซื้อจัดจ้างเป็นเพื่อนที่เป็นประโยชน์

ศูนย์ข้อมูลและห้องโทรคมนาคม

สภาพแวดล้อมเหล่านี้ชอบการติดตั้งบนชั้นวางและเฟรมโมดูลาร์ที่มี-ความหนาแน่นสูง และโดยทั่วไปพวกเขาต้องการจำนวนไฟเบอร์สูง อะแดปเตอร์ LC ที่มีความหนาแน่นสูง- การกำหนดเส้นทางสายไฟ-ที่สะอาดตา การติดฉลากที่เชื่อถือได้ และพื้นที่ในการขยาย ในชั้นวางที่มีความหนาแน่นสูง การจัดการสายเคเบิลจะมีน้ำหนักเท่ากับความหนาแน่นของพอร์ตดิบ

อาคารองค์กรและเครือข่ายวิทยาเขต

เฟรมที่เหมาะสมที่นี่ขึ้นอยู่กับการออกแบบของกระดูกสันหลัง ห้องอุปกรณ์หลักมักใช้โครงยึดชั้นวาง ในขณะที่จุดกระจายพื้นใช้โครงยึดผนัง ทั่วทั้งวิทยาเขต-ที่มีหลายอาคาร ODF จะยุติเส้นใยหลักและให้จุดปะติดที่สะอาดระหว่างอาคาร สวิตช์ และห้องอุปกรณ์

เครือข่ายตู้อุตสาหกรรมและตู้ควบคุม

เครือข่ายอุตสาหกรรมใช้โครงราง DIN หรือชุดติดผนังขนาดกะทัดรัด เฟรมจะต้องพอดีกับตู้ควบคุม ป้องกันเส้นใยจากความเครียดเชิงกล และให้ช่างเทคนิคเข้าถึงขั้วต่อโดยไม่ต้องสัมผัสสายไฟ โดยคำนึงถึงการสั่นสะเทือน ฝุ่น อุณหภูมิของตู้ และการคลายความเครียดด้วย

ODF เทียบกับแผงแพทช์ไฟเบอร์กับกล่องกระจายไฟเบอร์

ผู้ซื้อมักจะสับสนทั้งสามสิ่งนี้เนื่องจากทั้งหมดจัดการการเชื่อมต่อแบบไฟเบอร์ แต่ก็ไม่เหมือนกัน โดยทั่วไป ODF จะเป็นอุปกรณ์ที่สมบูรณ์แบบที่สุด โดยผสมผสานแผงอะแดปเตอร์ ถาดประกบ การเดินสายเคเบิล การจัดเก็บแบบหย่อน และการป้องกัน แผงแพทช์ไฟเบอร์มุ่งเน้นไปที่การแพทช์แบบเชื่อมต่อภายในชั้นวางมากกว่า แม้ว่าบางรุ่นจะมีถาดประกบกันก็ตาม โดยทั่วไปกล่องกระจายไฟเบอร์จะมีขนาดเล็กกว่าและตั้งอยู่ใกล้กับผู้ใช้ปลายทางมากขึ้น ในอาคาร FTTH จุดตั้งพื้น หรือสถานที่เข้าถึงกลางแจ้ง

วิธีตัดสินใจสั้นๆ: ใช้ ODF เมื่อคุณต้องการการสิ้นสุดแบบมีโครงสร้าง การประกบ การแพตช์ และการจัดการร่วมกัน ใช้แผงแพทช์เมื่อคุณต้องการการแพทช์แบบแร็ค-เป็นหลักใกล้กับอุปกรณ์ที่ใช้งานอยู่ และใช้กล่องกระจายเมื่อคุณต้องการกระจายขนาดกะทัดรัดใกล้กับผู้ใช้ เนื่องจากการตั้งชื่อจะแตกต่างกันไประหว่างซัพพลายเออร์และตลาด โปรดตัดสินจากโครงสร้าง กำลังการผลิต และฟังก์ชันที่แท้จริง แทนที่จะพิจารณาจากฉลากบนแผ่นข้อมูล การมองให้ลึกซึ้งยิ่งขึ้นนี้ความแตกต่างระหว่าง ODF และแผงแพทช์ไฟเบอร์คุ้มค่าที่จะอ่านหากขอบเขตยังคงไม่ชัดเจน

ข้อผิดพลาดทั่วไปเมื่อเลือก ODF

การเลือกตามจำนวนพอร์ตเท่านั้น

จำนวนพอร์ตมีความสำคัญ แต่ยังไม่เพียงพอในตัวเอง ความจุของรอยต่อ ทางเข้าสายเคเบิล รูปแบบของอะแดปเตอร์ พื้นที่บำรุงรักษา และพื้นที่ส่วนหัวของส่วนขยาย ล้วนกำหนดว่าเฟรมจะใช้งานได้จริงที่ไซต์งานหรือไม่

ละเลยการขยายตัวในอนาคต

กรอบต้นทุนต่ำ-ที่ไม่มีความจุสำรองจะมีราคาแพงทันทีที่เครือข่ายเติบโตขึ้น วางแผนการเจริญเติบโตของเส้นใยก่อนการคัดเลือกขั้นสุดท้ายแทนที่จะทำภายหลัง

การใช้ ODF ในอาคารกลางแจ้ง

เฟรมในอาคารไม่ได้สร้างมาเพื่อรองรับฝน ฝุ่น และการสัมผัสกลางแจ้งอย่างยั่งยืน การติดตั้งภายนอกอาคารจำเป็นต้องมีกล่องหุ้มที่ปิดสนิทโดยมีระดับ IP และการออกแบบต่อมที่เหมาะสม

การผสมประเภทตัวเชื่อมต่อโดยไม่ต้องวางแผน

ตัวเลือก SC, LC, FC, APC และ UPC จะต้องสอดคล้องกับสายแพทช์ ผมเปีย และอุปกรณ์ที่ใช้งานอยู่ การผสมที่ไม่ถูกต้องจะเพิ่มความซับซ้อนในการติดตั้ง และในกรณีของการขัดเงาที่ไม่ตรงกัน ประสิทธิภาพด้านการมองเห็นจะลดลง

ลืมการเข้าถึงการบำรุงรักษา

กรอบที่ดูกะทัดรัดบนกระดาษอาจบำรุงรักษาได้ยากเมื่อต่อสายแล้ว ตรวจสอบให้แน่ใจว่าช่างเทคนิคสามารถเข้าถึงอะแดปเตอร์ ถาดประกบ และพื้นที่เส้นทางได้อย่างปลอดภัยหลังการติดตั้ง

คำถามที่พบบ่อย

บทสรุป

ประเภทหลักของกรอบการกระจายแสงคือแบบติดตั้งบนชั้นวาง แบบติดผนัง กลางแจ้ง ราง DIN ตัวแยก PLC และโมดูลาร์ความหนาแน่นสูง- และตัวเลือกที่เหมาะสมจะเป็นไปตามจำนวนไฟเบอร์ พื้นที่ติดตั้ง สภาพแวดล้อม ประเภทของตัวเชื่อมต่อและขัดเงา ความจุถาดประกบ การกำหนดเส้นทางสายเคเบิล และการขยายในอนาคต พื้นที่ในอาคารขนาดเล็กอาจต้องการเพียงโครงติดผนังเท่านั้น ห้องโทรคมนาคมและศูนย์ข้อมูลมักจะต้องใช้การติดตั้งบนแร็คหรือเฟรมที่มีความหนาแน่นสูง- เครือข่าย FTTH และ PON มักใช้เฟรมแยกกลางแจ้งและ PLC และตู้อุตสาหกรรมก็รองรับโครงราง DIN อย่างดี ก่อนที่จะเลือก ให้เตรียมรายละเอียดโครงการของคุณโดยใช้รายการตรวจสอบด้านบน และกรอบที่ใช้งานได้จริง เชื่อถือได้ และบำรุงรักษาง่ายจะระบุได้ง่ายกว่ามาก
