แนะนำผลิตภัณฑ์

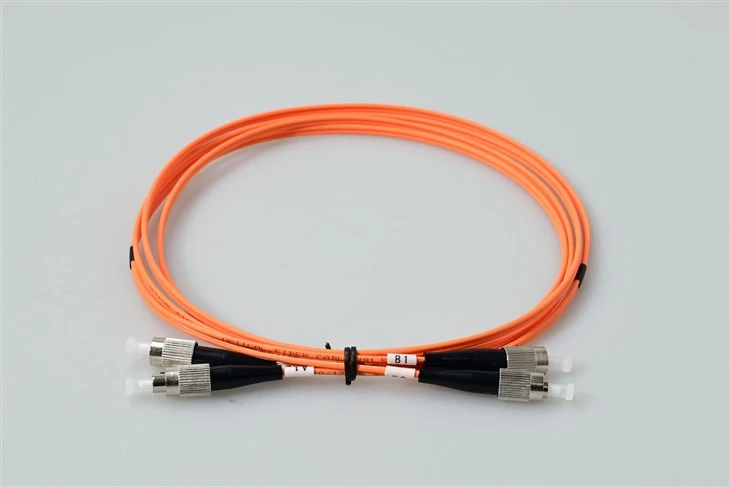

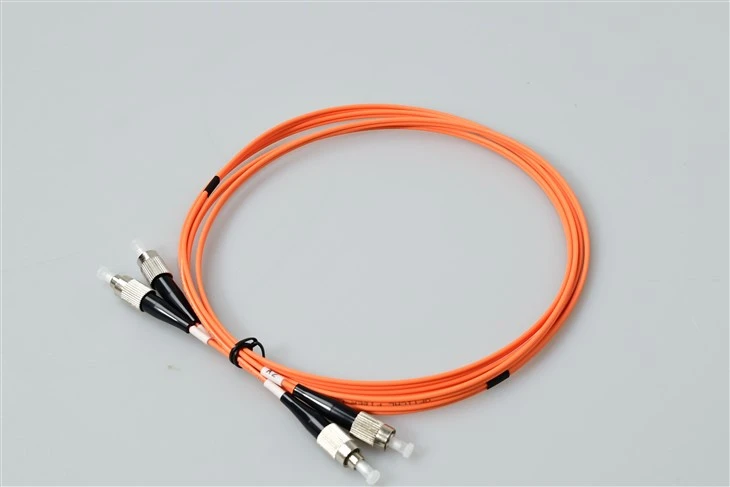

สายไฟเบอร์ออปติก FC Patch ใช้เพื่อต่ออุปกรณ์หนึ่งเข้ากับอีกอุปกรณ์หนึ่งสำหรับการกำหนดเส้นทางสัญญาณ
FC ย่อมาจากการเชื่อมต่อแบบคงที่ ได้รับการแก้ไขโดยใช้ตัวเรือนกระบอกเกลียวขั้วต่อเอฟซีโดยทั่วไปจะถูกสร้างขึ้นด้วยตัวเรือนโลหะและชุบนิกเกิล-ที่ปลายทั้งสองด้านของสายเคเบิล การกำหนดค่าสายเคเบิลที่พบบ่อยที่สุดได้แก่ FC-FC, FC-SC, FC-LC, FC-ST, SC-SC และ SC-ST
ข้อมูลจำเพาะ
|
ประเภทตัวเชื่อมต่อ |
LC/MU/SC/FC/ST/อื่นๆ |
|
ประเภทการขัดเงา |
UPC/APC 8 องศา/APC 9 องศา |
|
การสูญเสียการแทรก (dB) |
น้อยกว่าหรือเท่ากับ 0.20 |
|
การสูญเสียการผสมพันธุ์แบบสุ่ม (dB) |
สูงสุด. 0.12dB เฉลี่ย สูงสุด 0.25dB สำหรับ 97% ของตัวอย่าง |
|
การสูญเสียผลตอบแทน (dB) |
UPC มากกว่าหรือเท่ากับ 50, APC มากกว่าหรือเท่ากับ 65 |
|
ความยาวคลื่น (นาโนเมตร) |
1310/1550 |
|
อุณหภูมิในการติดตั้ง ( องศา ) |
-20 ถึง 70 |
|
อุณหภูมิในการจัดเก็บ (องศา) |
-40 ถึง +85 |
คุณสมบัติ
การส่งข้อมูลความเร็วสูง-:ได้รับการออกแบบมาเพื่อส่งสัญญาณด้วยความเร็วสูง ทำให้เหมาะสำหรับศูนย์ข้อมูลและแอปพลิเคชันแบนด์วิธสูง-อื่นๆ
การลดทอนต่ำ:การลดทอนสัญญาณต่ำ ทำให้สูญเสียสัญญาณน้อยที่สุดระหว่างการส่งสัญญาณ
ความทนทาน:ผลิตจากวัสดุที่ทนทานซึ่งสามารถทนต่อสภาพแวดล้อมและการจัดการที่รุนแรงได้
ความสามารถในการเปลี่ยนได้:มีจำหน่ายในคอนเนคเตอร์หลายประเภท ทำให้มั่นใจได้ว่าสามารถสับเปลี่ยนกับอุปกรณ์ที่แตกต่างกันได้
ความยืดหยุ่น:สามารถขึ้นรูปเป็นรูปทรงต่างๆ ได้ ทำให้มีความยืดหยุ่นและง่ายต่อการจัดการ
ภูมิคุ้มกันต่อการรบกวนทางแม่เหล็กไฟฟ้า:ป้องกันการรบกวนทางแม่เหล็กไฟฟ้า ทำให้มั่นใจในคุณภาพและความเสถียรของสัญญาณ
น้ำหนักเบา:ง่ายต่อการจัดการและติดตั้ง
การใช้พลังงานต่ำ:ใช้พลังงานน้อยกว่าสายเคเบิลทองแดงแบบเดิม ซึ่งช่วยลดการใช้พลังงานและต้นทุน
ช่วงอุณหภูมิกว้าง:ทำงานในช่วงอุณหภูมิที่กว้างโดยไม่กระทบต่อคุณภาพของสัญญาณ
แอปพลิเคชัน
สำนักงานกลางโทรคมนาคม
กลไกการล็อคแบบสกรูเกลียว-ของตัวเชื่อมต่อ FC ให้การเชื่อมต่อที่ปลอดภัยในสำนักงานกลางโทรคมนาคมซึ่งมีการเข้าถึงสายเคเบิลบ่อยครั้ง ตัวเรือนโลหะทนทานต่อรอบการผสมพันธุ์ซ้ำๆ โดยไม่เสื่อมสภาพ
อุตสาหกรรมและสภาพแวดล้อมที่มีการสั่นสะเทือนสูง-
สายแพตช์ FC/UPC ที่มีการออกแบบสกรู-เป็นที่นิยมในระบบอัตโนมัติในโรงงาน การส่งสัญญาณทางรถไฟ และการติดตั้งตู้กลางแจ้งที่ความต้านทานการสั่นสะเทือนเป็นสิ่งสำคัญ ข้อต่อแบบเกลียวป้องกันการขาดการเชื่อมต่อโดยไม่ตั้งใจ
ห้องปฏิบัติการทดสอบและการวัดผล
อุปกรณ์ทดสอบความแม่นยำมักใช้อินเทอร์เฟซ FC เนื่องจากมีการเชื่อมต่อที่สูญเสียต่ำ{0}}ซ้ำๆ สายดูเพล็กซ์นี้รองรับการวิเคราะห์สัญญาณแบบสองทิศทางสำหรับการทดสอบ OTDRการสอบเทียบมิเตอร์วัดพลังงานแสง และการรับรองเครือข่าย
สิ่งอำนวยความสะดวก CATV Headend
การดำเนินงานเฮดเอนด์ของเคเบิลทีวีอาศัยการเชื่อมต่อ FC duplex สำหรับการกระจายสัญญาณ ตัวเรือนโลหะชุบนิกเกิล-ช่วยให้มั่นใจได้ถึงความเสถียร-ในระยะยาวในห้องอุปกรณ์ที่มีสายเคเบิลหนาแน่น
ระบบการสื่อสารทางทหารและการบินและอวกาศ
ตัวเชื่อมต่อ FC ตรงตามข้อกำหนดที่เข้มงวดสำหรับการเชื่อมต่อแบบออปติกที่ปลอดภัยในเครือข่ายการสื่อสารด้านการป้องกัน กลไกการล็อคแบบสกรู-สอดคล้องกับสภาพแวดล้อมที่ต้องการความน่าเชื่อถือสูงภายใต้แรงกระแทกและการสั่นสะเทือน
คำถามที่พบบ่อย
คำถามที่ 1: อะไรทำให้ตัวเชื่อมต่อ FC แตกต่างจากตัวเชื่อมต่อ LC หรือ SC
ตอบ: ตัวเชื่อมต่อ FC ใช้สกรูเกลียว-กลไกการเชื่อมต่อแบบล็อค ในขณะที่ตัวเชื่อมต่อ LC และ SC ใช้สลักแบบกด- การออกแบบตัวล็อคแบบสกรู-ให้ความต้านทานที่เหนือกว่าต่อการสั่นสะเทือนและการหลุดออกโดยไม่ตั้งใจ ทำให้ FC เหมาะสำหรับการใช้งานในสำนักงานกลางทางอุตสาหกรรมและโทรคมนาคม
คำถามที่ 2: เหตุใดสายแพตช์ FC นี้จึงมีตัวเรือนโลหะ
ตอบ: ตัวเรือนโลหะชุบนิกเกิล-ให้ความทนทานเพิ่มขึ้นสำหรับการผสมพันธุ์ในระดับสูง- การป้องกัน EMI ที่ดีกว่า และการป้องกันทางกลที่ดีขึ้นเมื่อเทียบกับตัวเรือนพลาสติก โครงสร้างนี้เป็นมาตรฐานสำหรับขั้วต่อ FC ที่ใช้ในการติดตั้ง-ระดับมืออาชีพ
คำถามที่ 3: การสูญเสียการแทรกโดยทั่วไปของสายเคเบิลดูเพล็กซ์ FC/UPC นี้คืออะไร?
ตอบ: สายเคเบิลนี้ได้รับการทดสอบเพื่อให้ได้การสูญเสียการแทรกน้อยกว่าหรือเท่ากับ 0.20dBต่อคู่ตัวเชื่อมต่อคู่ ทำให้มั่นใจได้ถึงการลดทอนสัญญาณขั้นต่ำสำหรับการส่งแบนด์วิธระยะไกล-และระยะไกลสูง-
คำถามที่ 4: FC/UPC เข้ากันได้กับอุปกรณ์ FC/APC หรือไม่
ตอบ: ไม่UPC (การสัมผัสทางกายภาพแบบพิเศษ) และ APC (การสัมผัสทางกายภาพแบบทำมุม)ตัวเชื่อมต่อมีรูปทรงปลอกโลหะที่แตกต่างกัน การผสม UPC และ APC จะส่งผลให้เกิดการสูญเสียสูงและความเสียหายที่อาจเกิดขึ้น ตรงกับประเภทการขัดเงาเสมอ
Q5: เส้นผ่านศูนย์กลางของสายเคเบิล 2.0 มม. บ่งบอกอะไร
ตอบ: 2.0 มม. หมายถึงเส้นผ่านศูนย์กลางของแจ็คเก็ตด้านนอก นี่คือขนาดสายเคเบิลภายในอาคารมาตรฐานที่สร้างสมดุลระหว่างความยืดหยุ่นในการกำหนดเส้นทางพร้อมการป้องกันที่เพียงพอสำหรับแกนไฟเบอร์
คำถามที่ 6: สายเคเบิลดูเพล็กซ์นี้สามารถใช้สำหรับการส่งผ่านไฟเบอร์ออปติกเดี่ยว-แบบสองทิศทางได้หรือไม่
ตอบ: นี่คือสายเคเบิลดูเพล็กซ์ที่มีเส้นใยสองเส้นแยกกัน- เส้นหนึ่งสำหรับส่งและอีกเส้นสำหรับรับในระบบฟูลดูเพล็กซ์มาตรฐาน- สำหรับแอปพลิเคชันไฟเบอร์แบบสองทิศทาง (BiDi) แบบเดี่ยว- aสายเคเบิลซิมเพล็กซ์จำเป็นต้องมีตัวรับส่งสัญญาณ WDM
คำถามที่ 7: สภาพแวดล้อมใดที่เหมาะกับสายแพตช์ดูเพล็กซ์ FC นี้
ตอบ: ช่วงอุณหภูมิในการทำงานคือ -20 องศาถึง +70 องศา ได้รับการออกแบบมาเพื่อใช้ภายในอาคารในห้องโทรคมนาคม ศูนย์ข้อมูล ห้องปฏิบัติการทดสอบ และตู้อุปกรณ์ สำหรับสภาพแวดล้อมกลางแจ้งหรือสภาพแวดล้อมที่รุนแรง อาจจำเป็นต้องมีการป้องกันเพิ่มเติม
