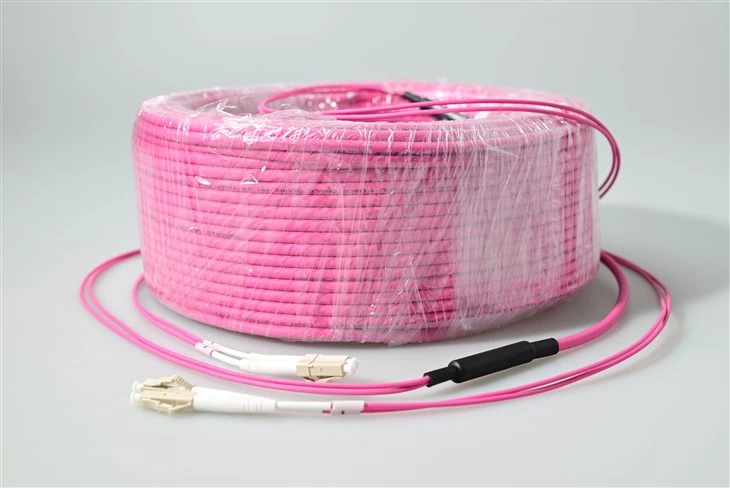

สายแพตช์ LC LC คืออะไร?
LC-LC สายแพทช์ไฟเบอร์ออปติกเป็นสายแพทช์ขนาดเล็กกะทัดรัดที่นิยมใช้กันมากในการใช้งานหลายอย่าง โซลูชันเครือข่ายเหล่านี้ประกอบด้วยเครือข่ายโทรคมนาคม LAN เครือข่ายประมวลผลข้อมูล การยกเลิกอุปกรณ์ และการกระจายสถานที่ LC-สายแพตช์ LC ได้รับการออกแบบมาเพื่อมอบโซลูชันอีเธอร์เน็ตที่รวดเร็วในแอปพลิเคชัน Gigabit และแอปพลิเคชัน ATM โดยใช้พื้นที่น้อยลง
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | FC, SC, LC / สายแพทช์ไฟเบอร์หุ้มเกราะ | เซนต์ หมู่ | มอนแทนา-RJ, MPO | E2000 | ||||||||
| เอสเอ็ม | มม | เอสเอ็ม | มม | เอสเอ็ม | มม | เอสเอ็ม | |||||||
| พีซี | ยูพีซี | เอพีซี | พีซี | พีซี | ยูพีซี | พีซี | พีซี | ยูพีซี | พีซี | พีซี | เอพีซี | ||
| การสูญเสียการแทรก (ทั่วไป) | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.3 |
| กลับขาดทุน | เดซิเบล | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 60 | มากกว่าหรือเท่ากับ 30 | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 30 | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 35 | มากกว่าหรือเท่ากับ 55 | มากกว่าหรือเท่ากับ 75 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| ความสามารถในการแลกเปลี่ยน | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | ||||||||
| การสั่นสะเทือน | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | ||||||||
| อุณหภูมิในการทำงาน | ระดับ | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| อุณหภูมิในการจัดเก็บ | ระดับ | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| เส้นผ่านศูนย์กลางของสายเคเบิล | มม | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
คุณสมบัติ
ตอบสนองความต้องการที่เพิ่มขึ้นสำหรับโซลูชั่น SFF
ตัวเชื่อมต่อ LC ผลิตขึ้นโดยมีปลอกโลหะเส้นผ่านศูนย์กลางเพียง 1.25 มม. ซึ่งเป็นข้อได้เปรียบที่ยอดเยี่ยมสำหรับเครือข่ายใยแก้วนำแสงที่มีประชากรหนาแน่น ตัวเชื่อมต่อ LC ผลิตภายใต้มาตรฐาน IEC 61754-20 สำหรับการเชื่อมต่อที่มีความหนาแน่นสูง เช่น ในเครื่องรับส่งสัญญาณ SFP, XFP และ SFP+ หากต้องการทราบรายละเอียดเพิ่มเติมว่าสิ่งนี้แปลไปสู่การปรับใช้งานในโลกแห่งความเป็นจริงได้อย่างไร โปรดดูคำแนะนำของเราที่โซลูชันตัวเชื่อมต่อไฟเบอร์ LC ความหนาแน่นสูง-สำหรับสภาพแวดล้อม SFP+ และศูนย์ข้อมูล.
โหมดเดียวหรือมัลติโหมด LC-LC, Riser หรือ Plenum Rated
เราจำหน่ายชุดสายเคเบิลไฟเบอร์ออปติก LC-LC ให้กับคุณโหมดเดี่ยว (9/125 OS1, OS2), ดูเพล็กซ์และมัลติโหมด (50/125 และ 62.5/125)ตัวเลือก คุณสามารถเลือกได้ว่าจะใช้สำหรับการเชื่อมต่อแบบไรเซอร์หรือ plenum หรือถ้าคุณต้องการปรับแต่งทั้งหมด คุณสามารถติดต่อเราเพื่อทราบข้อมูลเพิ่มเติมเกี่ยวกับบริการ OEM/ODM ของเราสำหรับสายแพตช์ LC-LC
ดึงออกได้ง่ายและสะดวก
การเชื่อมต่อ LC-LC สร้างขึ้นด้วยการตั้งค่าแบบ snap in ที่สะดวก มีกลไกการล็อคที่คล้ายกับแถบยึดของขั้วต่อ RJ45 ตอนนี้คุณสามารถเชื่อมต่อและถอดขั้วต่อออกจากอุปกรณ์ได้อย่างง่ายดาย แถบล็อคได้รับการฉีดขึ้นรูป-โดยมีความทนทานเพิ่มขึ้นในการต้านทานการดึง ความเครียด อุปสรรค์ และการกระแทกระหว่างการติดตั้งและบำรุงรักษาสายเคเบิล
ชุดไฟเบอร์ที่ปลอดภัยและผ่านการทดสอบแล้วพร้อมการสูญเสียการแทรกต่ำ
สายแพทช์ของเราได้รับการตรวจสอบและทดสอบด้วยแสง 100% เพื่อให้สูญเสียการแทรกต่ำไม่เกิน 0.02 dB
การใช้งาน
สายแพตช์ OM4 ดูเพล็กซ์มัลติโหมด LC ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับสภาพแวดล้อมที่ความหนาแน่นของตัวเชื่อมต่อ - แบนด์วิดท์ในการเข้าถึงสั้น และ- แพตช์ Hot Swap ที่รวดเร็วมีความสำคัญมากกว่าระยะทาง เนื่องจากปลอกโลหะ SFF ขนาด 1.25 มม. มีขนาดเส้นผ่านศูนย์กลางครึ่งหนึ่งของปลอกโลหะ SC มาตรฐาน จัมเปอร์ไฟเบอร์ดูเพล็กซ์ LC OM4 นี้จึงพอดีกับพอร์ตจำนวนมากเป็นสองเท่าในพื้นที่แผง 1U เดียวกัน - ซึ่งเป็นเหตุผลว่าทำไมสถานการณ์ต่อไปนี้จึงเป็นเป้าหมายการใช้งานหลัก
ชั้นวางตัวรับส่งสัญญาณ SFP+ / QSFP+ ความหนาแน่นสูง
ช่องที่ตรงเข้าสู่ 10G SFP+, 25G SFP28 และ 4×10G QSFP+ แบ่ง-กรงออก สายแพตช์ SFF LC ขนาด 1.25 มม. รักษาระยะระหว่างพอร์ต-ถึง-พอร์ตที่ 6.25 มม. ซึ่งตรงกับระยะห่างเชิงกลที่กำหนดโดย IEC 61754-20 สำหรับกรงตัวรับส่งสัญญาณแบบวางซ้อนกันได้
10G / 40G / 100G สั้น-เข้าถึงมัลติลิงค์
ไฟเบอร์ออปติไมซ์ OM4 50/125-ส่ง 10GBASE-SR สูงถึง 400 ม., 40GBASE-SR4 สูงถึง 150 ม. และ 100GBASE-SR10 สูงถึง 150 ม. ซึ่งทำให้สายเคเบิลไฟเบอร์ออปติกดูเพล็กซ์ OM4 LC-LC เป็นจัมเปอร์-ระยะเอื้อมสั้นเริ่มต้นสำหรับแฟบริคลีฟ-ลีฟภายในศูนย์ข้อมูลเดียว หากคุณกำลังประเมินว่าจะปรับใช้ OM3 หรือ OM4 สำหรับโปรเจ็กต์ของคุณหรือไม่คู่มือการเปรียบเทียบมัลติไฟเบอร์ OM3 กับ OM4ครอบคลุมระยะทางหลัก แบนด์วิดท์ และการแลกเปลี่ยนต้นทุน-โดยละเอียด
-Swap Patching แบบเรียลไทม์ในแผง 24×7 แบบสด
RJ45-สแนปสไตล์-ในสลักคลายออกด้วยนิ้วเดียว - ไม่มีเครื่องมือ ไม่มีการรบกวนพอร์ตที่อยู่ติดกัน ช่างเทคนิคภาคสนามชอบสายแพทช์ลีด LC duplex OM4 นี้สำหรับแผงการผลิตที่มีการดึงสายเคเบิลข้างเคียงโดยไม่ตั้งใจทำให้เกิดบริการขัดข้อง
เครือข่ายพื้นที่จัดเก็บข้อมูล (Fibre Channel 16G / 32G)
ผู้อำนวยการ SAN จาก Brocade และ Cisco ใช้ duplex LC ในทุกพอร์ต จัมเปอร์ OM4 LC ถึง LC มัลติโหมดรองรับ 16GFC สูงถึง 125 ม. และ 32GFC สูงถึง 100 ม. - ครอบคลุมแถวที่ยาวที่สุด-ถึง- การเข้าถึงแถวภายใน SAN Fabric ขององค์กรส่วนใหญ่
การเดินสายแบบโครงสร้างไรเซอร์และเพลนัม (OFNR / OFNP)
สำหรับผู้ซื้อที่สั่งซื้อจำนวนมากซึ่งสร้างปล่องยกหรือเพดาน-ช่องลม สายแพทช์คอดดูเพล็กซ์ LC OM4 มีจำหน่ายพร้อมกับแจ็คเก็ตที่ได้รับการจัดอันดับ OFNR หรือ OFNP ซึ่งตรงตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัย NFPA 262 และ UL 910 - - ที่มักระบุไว้ในโครงการของรัฐบาลกลางและโครงการด้านการดูแลสุขภาพของสหรัฐอเมริกา
การขายส่ง OEM / ODM สำหรับผู้ประกอบระบบ
เรารับคำสั่งซื้อ OEM จำนวนมากโดยใช้ฉลากที่พิมพ์แบบกำหนดเอง รองเท้าบู๊ตที่มีรหัสสี- และความยาวแยกที่ไม่-เป็นมาตรฐาน (ไม่เกิน 0.5 ม.) ผู้ซื้อจัมเปอร์ดูเพล็กซ์มัลติโหมดขายส่ง LC สามารถรวมเส้นผ่านศูนย์กลางสายเคเบิล 0.9 / 2.0 / 3.0 มม. แบบผสมบน PO เดียวกันได้
การเดินสายไฟเบอร์อุตสาหกรรมที่อุณหภูมิกว้าง-
หน้าต่างการทำงานที่ -40 ~ 75 องศานั้นเกินข้อกำหนดมาตรฐานเชิงพาณิชย์ 20 องศาที่ระดับล่าง ทำให้สายแพตช์ดูเพล็กซ์ 50/125 OM4 LC-LC สามารถอยู่รอดได้ในห้องสวิตช์ที่ไม่มีการปรับสภาพ ที่พักอาศัยกลางแจ้ง และตู้โทรคมนาคมข้างสนามแข่งโดยไม่มีความล้มเหลวในการหมุนเวียนความร้อน
คำถามที่พบบ่อย
คำถามที่ 1: อะไรทำให้ปลอกโลหะ SFF ขนาด 1.25 มม. ดีกว่าปลอกโลหะขนาด 2.5 มม. บนสายเคเบิล SC
ตอบ: ปลอกโลหะที่เล็กกว่าจะลดระยะห่างระหว่างพอร์ตลงครึ่งหนึ่ง ซึ่งเป็นเหตุผลว่าทำไม IEC 61754-20 จึงเลือก 1.25 มม. สำหรับ LC แผง 1U ที่เหมาะกับพอร์ต 24 SC duplex สามารถใส่พอร์ต 48 LC duplex ได้โดยใช้สายแพตช์ LC multimode duplex OM4 - เพิ่มความหนาแน่นของพอร์ตเป็นสองเท่าโดยไม่ต้องขยายพื้นที่วางแร็ค
คำถามที่ 2: จัมเปอร์ไฟเบอร์ LC ถึง LC OM4 นี้จะรัน 40G และ 100G หรือไม่
ก. ใช่. เลเซอร์ OM4- ที่ปรับให้เหมาะสม 50/125 ไฟเบอร์รองรับ 40GBASE-SR4 และ 100GBASE-SR10 บนลิงก์มัลติโหมดการเข้าถึงแบบสั้น- สำหรับออพติคแบบขนาน 40G/100G คุณจะต้องใช้จัมเปอร์ดูเพล็กซ์ LC OM4 สองตัว หรือย้ายไปยัง MPO trunk - แต่สำหรับการรวมระหว่างสองพอร์ตแยกออก-LC SFP+/QSFP+- ดูเพล็กซ์ สายนี้เป็นตัวเลือกที่ถูกต้อง
คำถามที่ 3: รับประกันการปฏิบัติตามข้อกำหนด IEC 61754-20 อย่างไร
ตอบ: IEC 61754-20 เป็นมาตรฐานสากลด้านมิติและการจับคู่สำหรับตัวเชื่อมต่ออินเทอร์เฟซ LC จัมเปอร์ดูเพล็กซ์ IEC 61754-20 LC ที่ผลิตขึ้นที่นี่สามารถใช้ร่วมกับตัวรับส่งสัญญาณหรืออะแดปเตอร์ที่เป็นไปตามข้อกำหนดจาก Cisco, Juniper, Arista, HPE, Finisar และผู้ผลิตรายอื่น - ไม่มีการล็อคอินจากผู้จำหน่าย
คำถามที่ 4: ฉันสามารถสั่งซื้อสายแพทช์ OM4 LC ในระดับ OFNP plenum สำหรับโครงการขายส่งได้หรือไม่
ก. ใช่. ผู้ซื้อจำนวนมากสามารถระบุแจ็คเก็ต OFNR (ตัวยก) หรือ OFNP (plenum) ในใบสั่งซื้อเดียวกัน โดยทั่วไปแล้วปริมาณขั้นต่ำสำหรับการจัดอันดับแจ็คเก็ตแบบกำหนดเองคือ 100 ชิ้นต่อความยาว-SKU; ความยาวผสมตั้งแต่ 0.5 ม. ถึง 30 ม. จัดส่งพร้อมกัน
คำถามที่ 5: ระยะเวลาในการสั่งซื้อสายเคเบิลไฟเบอร์ดูเพล็กซ์ LC OM4 จำนวนมากคือเท่าไร
ตอบ: โครงสร้างมาตรฐาน (น้ำ LSZH, 2.0 มม., 0.5–10 ม.) จัดส่งภายใน 3–5 วันทำการนับจากในสต็อก คำสั่งซื้อ OEM แบบกำหนดเองที่มีป้ายพิมพ์ รองเท้าบู๊ตที่มีรหัสสี- หรือความยาวที่ไม่ใช่-มาตรฐาน โดยทั่วไปจะใช้เวลา 7–12 วันทำการ การประมูลชิ้นใหญ่ 5,000+ ชิ้นจะถูกเสนอราคาแยกกัน
คำถามที่ 6: รับประกันการสูญเสียการแทรกน้อยกว่าหรือเท่ากับ 0.2 dB ในทุกยูนิตหรือไม่
ตอบ: LC duplex OM4 patch ทุกตัวได้รับการตรวจสอบอินเทอร์เฟอโรมิเตอร์ 100%-และทดสอบการสูญเสียการแทรก-โดยเทียบกับเกรดอ้างอิง- IL โดยทั่วไปที่วัดใน-เส้นจะน้อยกว่าหรือเท่ากับ 0.2 dB ที่ 850 nm และน้อยกว่าหรือเท่ากับ 0.15 dB ที่ 1300 nm รายงานผลการทดสอบแต่ละรายการสามารถขอได้สำหรับการส่งคุณภาพการสั่งซื้อจำนวนมาก
คำถามที่ 7: ฉันควรเลือกเส้นผ่านศูนย์กลางของสายเคเบิลใด - 0.9, 2.0 หรือ 3.0 มม.
ตอบ: ใช้ 3.0 มม. สำหรับแผงแพทช์กับอุปกรณ์ที่ทำงานซึ่งความต้านทานการกระแทกมีความสำคัญ 2.0 มม. สำหรับช่องแพทช์ 1U ที่หนาแน่น และบัฟเฟอร์ 0.9 มม. ที่แน่น-สำหรับชุดประกอบ fanout และคาสเซ็ตภายใน เส้นผ่านศูนย์กลางทั้งสามเส้นมีจำหน่ายในตระกูลสายแพตช์ดูเพล็กซ์ 50/125 OM4 LC-LC เดียวกัน
คำถามที่ 8: จัมเปอร์ OM4 นี้เข้ากันได้กับตัวรับส่งสัญญาณ OM3 รุ่นเก่าหรือไม่
ก. ใช่. ไฟเบอร์ OM4 ทำงานที่แบนด์วิธสูงกว่า OM3 แต่ใช้รูปทรงคอร์ 50/125 เหมือนกัน ดังนั้นสายแพตช์ดูเพล็กซ์มัลติโหมด LC จึงทำงานบนอุปกรณ์ OM3 โดยไม่มีโมดอลไม่ตรงกัน การเข้าถึงลิงก์จะถูกควบคุมโดยขาระดับล่าง-ในช่อง OM3/OM4 แบบผสม
คำถามที่ 9: ตู้กลางแจ้งริมถนนสามารถคาดหวังอุณหภูมิการทำงานได้เท่าใด
ตอบ: ช่วงการปฏิบัติงานคือ −40 องศาถึง +75 องศา โดยมีพื้นที่เก็บข้อมูล −45 องศาถึง +85 องศา ซึ่งทำให้สายแพตช์ LC OM4{5}}ความหนาแน่นสูงสำหรับการปรับใช้ SFP+ สามารถใช้งานได้ในตู้ที่ไม่มีเงื่อนไขทั่วเขตภูมิอากาศของยุโรป อเมริกาเหนือ และตะวันออกกลาง-ส่วนใหญ่
คำถามที่ 10: สลักแบบ RJ45- เป็นอย่างไรเมื่อเปรียบเทียบกับสายเคเบิล Uniboot แบบกดดึง
ตอบ: สลักแบบ snap- นั้นง่ายกว่า ราคาถูกกว่า และช่างเทคนิคภาคสนามคุ้นเคยกันดี สาย Uniboot ประหยัดประมาณ 25% ในส่วนของจัมเปอร์ครอส- แต่มีราคาสูงกว่าต่อหน่วย สำหรับฟิลด์แพตช์ 1U มาตรฐาน จัมเปอร์ดูเพล็กซ์ LC สไตล์ RJ45 เป็นตัวเลือกหลัก uniboot เป็นสายผลิตภัณฑ์แยกต่างหาก
คำถามที่ 11: คุณจัดส่งสายดูเพล็กซ์ LC-LC OM4 นี้ภายใต้แบรนด์หรือ OEM ของคุณเองหรือไม่
ตอบ: ทั้งสองอย่าง ผู้ซื้อโดยตรงจะได้รับฉลากและบรรจุภัณฑ์ของแบรนด์ Evolux- คำสั่งซื้อซัพพลายเออร์ดูเพล็กซ์ OEM / ขายส่ง LC OM4 จัดส่งพร้อมกับการพิมพ์ การออกแบบกล่อง และใบรับรองเอกสารแหล่งกำเนิดสินค้าของผู้ซื้อเอง
Q12: ฉันควรยืนยันอะไรก่อนทำการสั่งซื้อ?
ตอบ: โปรดยืนยันประเภทการขัดเงา (UPC หรือ APC) - ดูคำแนะนำการขัดเกลาตัวเชื่อมต่อ PC กับ UPC กับ APC ของเราหากคุณไม่แน่ใจว่าผิวเคลือบแบบใดที่เหมาะกับข้อต่อของคุณ วัสดุปลอกหุ้ม (LSZH / OFNR / OFNP / PVC) เส้นผ่านศูนย์กลางของสายเคเบิล (0.9 / 2.0 / 3.0 มม.) ความยาว -ข้อกำหนดในการบูตด้วยรหัสสี และระบุว่าต้องใช้เครื่องหมายแสดงความยาวที่พิมพ์หรือฉลากหมายเลขซีเรียล-ในการประกอบแต่ละชิ้น
