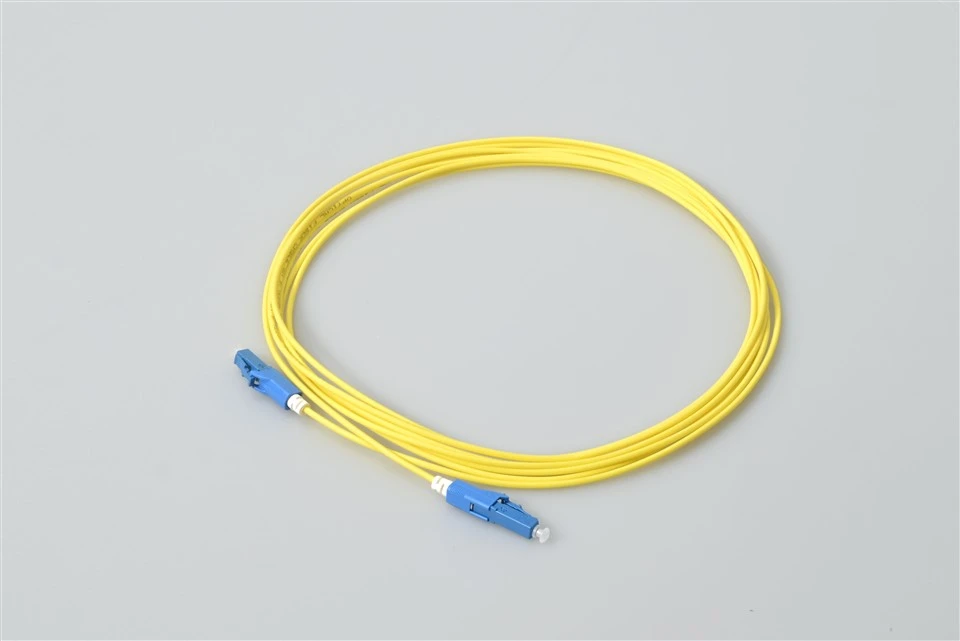

สายแพทช์ LC LC คืออะไร?
LC-LC สายแพทช์ไฟเบอร์ออปติกเป็นสายแพตช์ขนาดเล็กกะทัดรัดที่นิยมใช้อย่างมากในการใช้งานหลายอย่าง โซลูชันเครือข่ายเหล่านี้ประกอบด้วยเครือข่ายโทรคมนาคม LAN เครือข่ายประมวลผลข้อมูล การยกเลิกอุปกรณ์ และการกระจายสถานที่ LC-สายแพตช์ LC ได้รับการออกแบบมาเพื่อมอบโซลูชันอีเธอร์เน็ตที่รวดเร็วในแอปพลิเคชัน Gigabit และแอปพลิเคชัน ATM โดยใช้พื้นที่น้อยลง
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | FC, SC, LC / สายแพทช์ไฟเบอร์หุ้มเกราะ | เซนต์ หมู่ | มอนแทนา-RJ, MPO | E2000 | ||||||||
| เอสเอ็ม | มม | เอสเอ็ม | มม | เอสเอ็ม | มม | เอสเอ็ม | |||||||
| พีซี | ยูพีซี | เอพีซี | พีซี | พีซี | ยูพีซี | พีซี | พีซี | ยูพีซี | พีซี | พีซี | เอพีซี | ||
| การสูญเสียการแทรก (ทั่วไป) | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.3 | น้อยกว่าหรือเท่ากับ 0.3 |
| กลับขาดทุน | เดซิเบล | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 60 | มากกว่าหรือเท่ากับ 30 | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 30 | มากกว่าหรือเท่ากับ 45 | มากกว่าหรือเท่ากับ 50 | มากกว่าหรือเท่ากับ 35 | มากกว่าหรือเท่ากับ 55 | มากกว่าหรือเท่ากับ 75 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| ความสามารถในการแลกเปลี่ยน | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | ||||||||
| การสั่นสะเทือน | เดซิเบล | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | น้อยกว่าหรือเท่ากับ 0.2 | ||||||||
| อุณหภูมิในการทำงาน | ระดับ | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| อุณหภูมิในการจัดเก็บ | ระดับ | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| เส้นผ่านศูนย์กลางของสายเคเบิล | มม | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
คุณสมบัติ

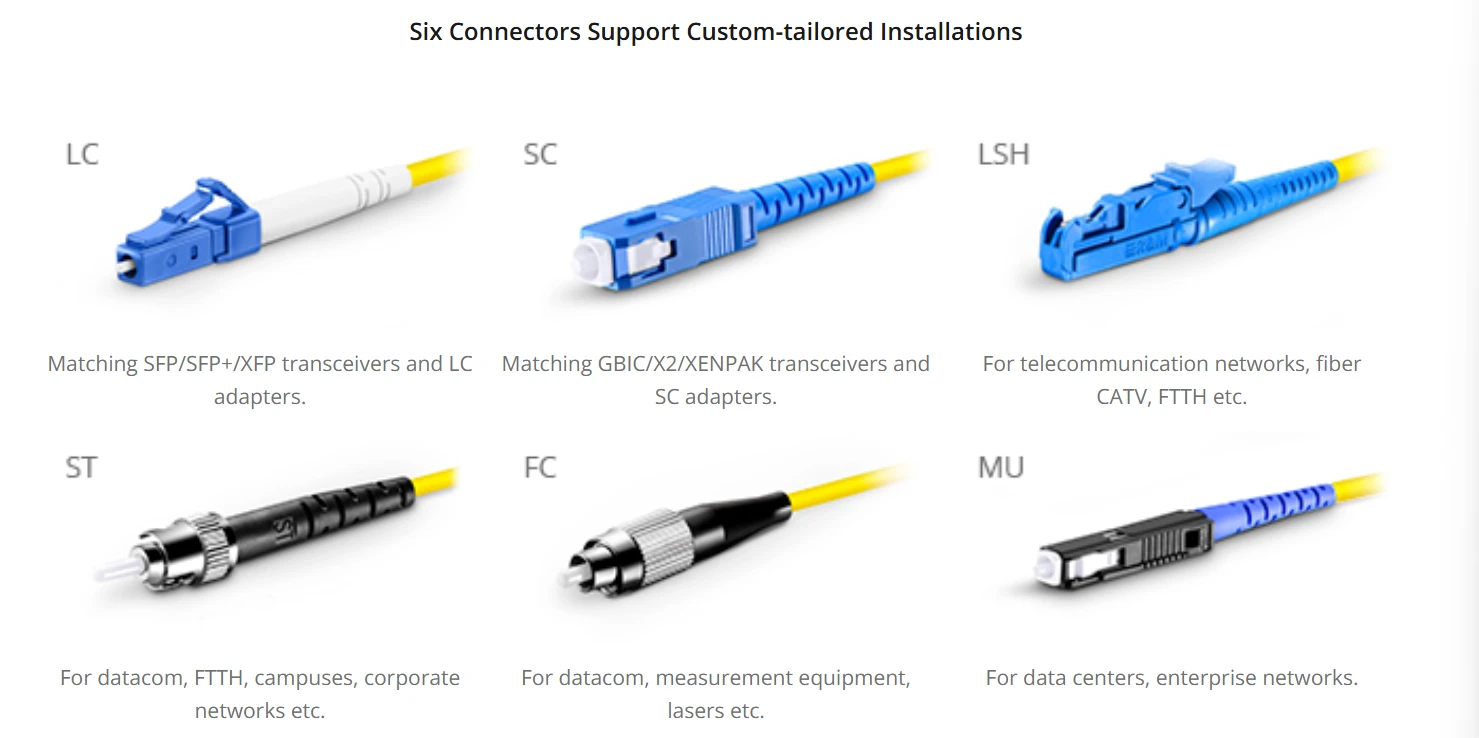

1.Six Connectors รองรับการติดตั้งแบบกำหนดเอง-

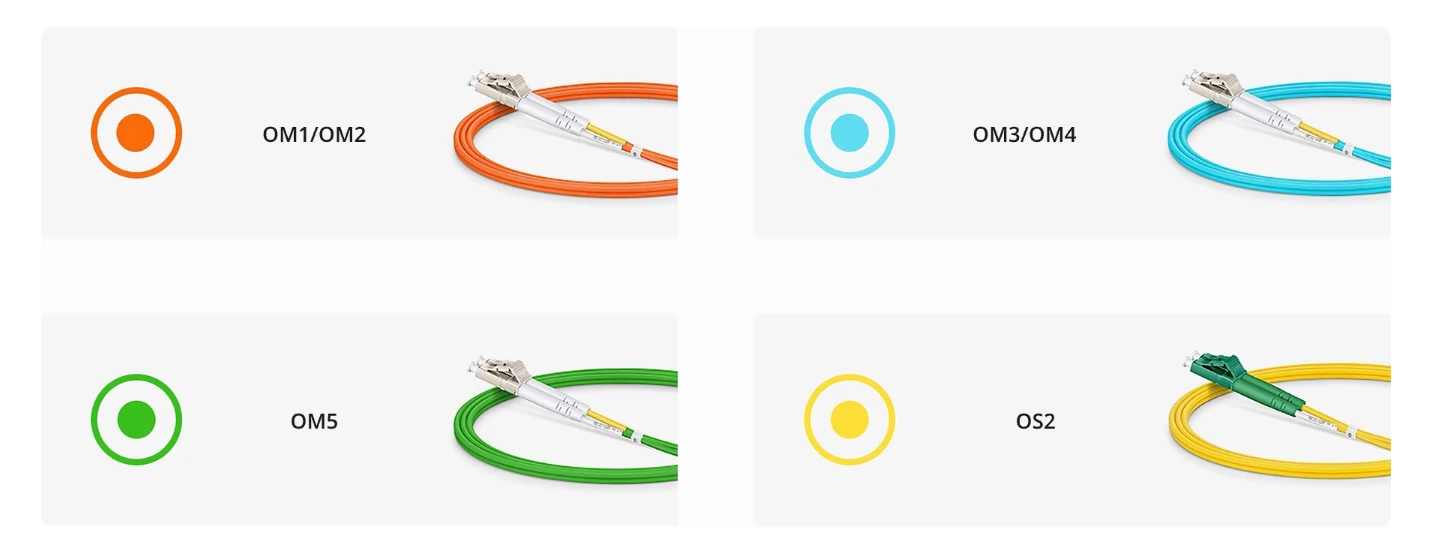

2.สี-ปลอกหุ้มสายเคเบิลแบบมีรหัสเพื่อให้ระบุได้ง่าย
3.ผมเปียไฟเบอร์ออปติก OEM ODM LC APC / UPC พร้อมแจ็คเก็ตสีเหลือง LSZH 0.9 มม:
การใช้งาน
ศูนย์ข้อมูล - สภาพแวดล้อม SFP/SFP+
- NIC เซิร์ฟเวอร์ 10G เป็นสวิตช์ ToR
- การเชื่อมต่ออาร์เรย์จัดเก็บข้อมูล FC
- สันหลัง-อัปลิงค์ผ้าใบไม้
- นอก-ของ-เครือข่ายการจัดการแบนด์
โทรคมนาคม - สำนักงานกลางและ FTTx
- พอร์ตอัปลิงค์ OLT
- การเชื่อมต่อข้าม ODF-
- การแยกอินพุต/เอาท์พุตของตัวแยกสัญญาณ
- อินเทอร์เฟซ DWDM mux/demux
การเดินสายแบบมีโครงสร้างระดับองค์กร -
- การแพตช์ MDA (พื้นที่จำหน่ายหลัก)
- การกระจายแนวนอนไปยังสวิตช์พื้น
- กระดูกสันหลังระหว่าง IDF
- กล้องรักษาความปลอดภัยแบบไฟเบอร์แบ็คฮอล
คำถามที่พบบ่อย
ถาม: เหตุใดจึงเลือกสาย Simplex เหนือสาย LC ดูเพล็กซ์
ตอบ: Simplex ให้ความยืดหยุ่นในการกำหนดเส้นทางซึ่งดูเพล็กซ์ไม่สามารถจับคู่ได้ คุณสามารถใช้งานไฟเบอร์ TX และ RX ผ่านเส้นทางที่แตกต่างกัน แทนที่ไฟเบอร์แต่ละตัวโดยไม่รบกวนคู่ และบรรลุความหนาแน่นของพอร์ตที่มีประสิทธิภาพสูงขึ้นในแผงที่แออัด สำหรับอุปกรณ์ที่ใช้ SFP- โดยที่ TX และ RX เป็นพอร์ตที่แยกกันอยู่แล้ว Simplex มักเป็นตัวเลือกที่ใช้งานได้จริงมากกว่า
ถาม: LC UPC simplex และ LC APC simplex แตกต่างกันอย่างไร
ตอบ: สองสิ่ง: ขัดมุมและขาดทุนคืน
LC UPC มีหน้าด้านแบน/โค้งและมีการสูญเสียส่งคืนมากกว่าหรือเท่ากับ 50dB ตัวเรือนขั้วต่อเป็นสีน้ำเงิน ใช้สำหรับสัญญาณดิจิตอล - Ethernet, Fibre Channel, ข้อมูลทั่วไป
LC APC มีหน้าตัดที่ทำมุม 8 องศาและมีการสูญเสียผลตอบแทนมากกว่าหรือเท่ากับ 60dB ตัวเรือนขั้วต่อเป็นสีเขียว ใช้สำหรับสัญญาณอะนาล็อก - CATV, RF ผ่านไฟเบอร์, การซ้อนทับวิดีโอ PON
อย่าเชื่อมต่อ UPC กับ APC - มุมที่ไม่ตรงกันทำให้ขั้วต่อทั้งสองสูญเสียและเสียหายสูง
ถาม: ฉันสามารถสั่งซื้อ LC UPC simplex ด้วยมุมบูตที่แตกต่างกันได้หรือไม่
ก. ใช่. เรานำเสนอ:
-บูทตรง (มาตรฐาน) - การใช้งานทั่วไป
-บูทที่ทำมุม 45 องศา - ลดความเครียดของสายเคเบิลในการวิ่งแนวตั้งที่คับแคบ
-การบูตทำมุม 90 องศา - ทางออกแนวนอนจากแผงแพทช์
-การบูตแบบสั้น - ความหนาแน่นสูงสุดในแผงนับ-พอร์ต-สูง
การสั่งซื้อขั้นต่ำสำหรับรองเท้าที่ไม่ใช่มาตรฐาน-: 50 ชิ้น
ถาม: คุณมีรายงานการทดสอบสายเคเบิลซิมเพล็กซ์เป็นรายบุคคลหรือไม่
ก. ใช่. สองตัวเลือก:
รายงานชุดงาน (ฟรี): การทดสอบตัวอย่างจากล็อตการผลิตของคุณ ครอบคลุมการตรวจสอบ IL/RL/ภาพ
รายงานส่วนบุคคล (ตามคำขอ): สายเคเบิลแต่ละเส้นได้รับใบรับรองของตัวเองพร้อมหมายเลขซีเรียล IL และ RL ที่วัดได้จริง และสถานะผ่าน/ไม่ผ่าน แนะนำสำหรับห้องปฏิบัติการทดสอบและการติดตั้งที่มีคุณภาพ-ที่สำคัญ
ถาม: รัศมีการโค้งงอขั้นต่ำสำหรับสายเคเบิลซิมเพล็กซ์ 2.0 มม. คือเท่าใด
A: 15 มม. โดยไม่มีแรงดึง, 30 มม. เมื่ออยู่ใต้แรงดึง สำหรับการติดตั้งที่เข้มงวดมากขึ้น เราขอเสนอ-เส้นใยที่ไม่ไวต่อการโค้งงอ (BIF) ที่มีรัศมีการโค้งงอขั้นต่ำ 7.5 มม. - โดยไม่มีการลดทอนประสิทธิภาพการทำงานแม้แต่ในการจัดการสายเคเบิลที่เข้มงวด
