"ทำไมเครือข่ายแคมปัส 10G ของฉันถึงยังล้าหลังเมื่อฉันใช้ไฟเบอร์โหมดเดี่ยวที่ดีที่สุด"

นั่นเป็นข้อความที่น่าตกใจจากผู้รวมระบบเมื่อสามวันก่อนถึงมหาวิทยาลัยวิทยาเขตออปติคอลเต็มรูปแบบส่งมอบ ในห้องปฏิบัติการโหมดเดี่ยวและมัลติโหมดดูเหมือนการเปรียบเทียบแผ่นข้อมูลจำเพาะอย่างง่าย บนไซต์งานจริงเหรอ? เรื่องราวที่แตกต่าง เราเคยเห็นโปรเจ็กต์ตกรางเนื่องจากมีผู้จับคู่ตัวเชื่อมต่อ UPC สีน้ำเงินกับอะแดปเตอร์ APC สีเขียว หรือประเมินงบประมาณลิงค์ ONT ต่ำไป หรือเปลืองงบประมาณสำหรับตัวรับส่งสัญญาณโหมดเดี่ยวสำหรับการวิ่ง 100 เมตรที่อาจใช้ออปติกมัลติโหมดที่ราคาถูกกว่า

เมื่อ FTTO กลายเป็นมาตรฐานใหม่ การเลือกไฟเบอร์ได้ก้าวไปไกลกว่า "โหมดเดียวในระยะยาว และมัลติโหมดในระยะสั้น" หากวิธีการวางสายเคเบิลของคุณติดอยู่ในขอบเขตของตำราเรียน-โดยสุจริต คุณอาจต้องวางทุ่นระเบิดเพื่อการอัพเกรดในอนาคต

ลองนึกภาพ: วิทยาเขตในอาคารขนาด 50- ที่ไม่จำเป็นต้องเปลี่ยนสายเคเบิลแม้แต่เส้นเดียวเป็นเวลา 20 ปี นั่นคือคำมั่นสัญญาของการออกแบบที่ดีคู่มือการเดินสาย POLการดำเนินการ แต่เส้นทางตรงนั้นล่ะ? เต็มไปด้วยกับดัก LC หรือ SC/APC? โหมดเดี่ยวแบบเต็มในการวิ่งแนวนอน หรือเก็บมัลติโหมดไว้เพื่อประหยัดในโมดูลออปติคัล ข้อมูลจำเพาะตัวเชื่อมต่อที่ไม่ถูกต้องไม่เพียงแต่ทำให้ไทม์ไลน์ของคุณล่าช้าเท่านั้น มันทวีคูณเรื่องปวดหัวในการบำรุงรักษามานานหลายปี

ข้ามคำจำกัดความทางฟิสิกส์ที่คุณเคยเห็นมาหลายร้อยครั้งกันดีกว่า เป้าหมายที่นี่: ช่วยให้คุณตัดสินใจ "ทำให้ถูกต้องในครั้งแรก"

ตัวเลขที่มีความสำคัญจริงๆ

คุณได้เห็นแผนภูมิเปรียบเทียบมาตรฐานแล้ว เส้นผ่านศูนย์กลางแกนกลาง ความยาวคลื่น ระยะทาง เข้าใจแล้ว. แต่แผนภูมิเหล่านั้นไม่ได้บอกเรื่องจริงแก่คุณ: การตัดสินใจในโหมดเดี่ยวและมัลติโหมดนั้นเกี่ยวกับเงิน ไม่ใช่ฟิสิกส์

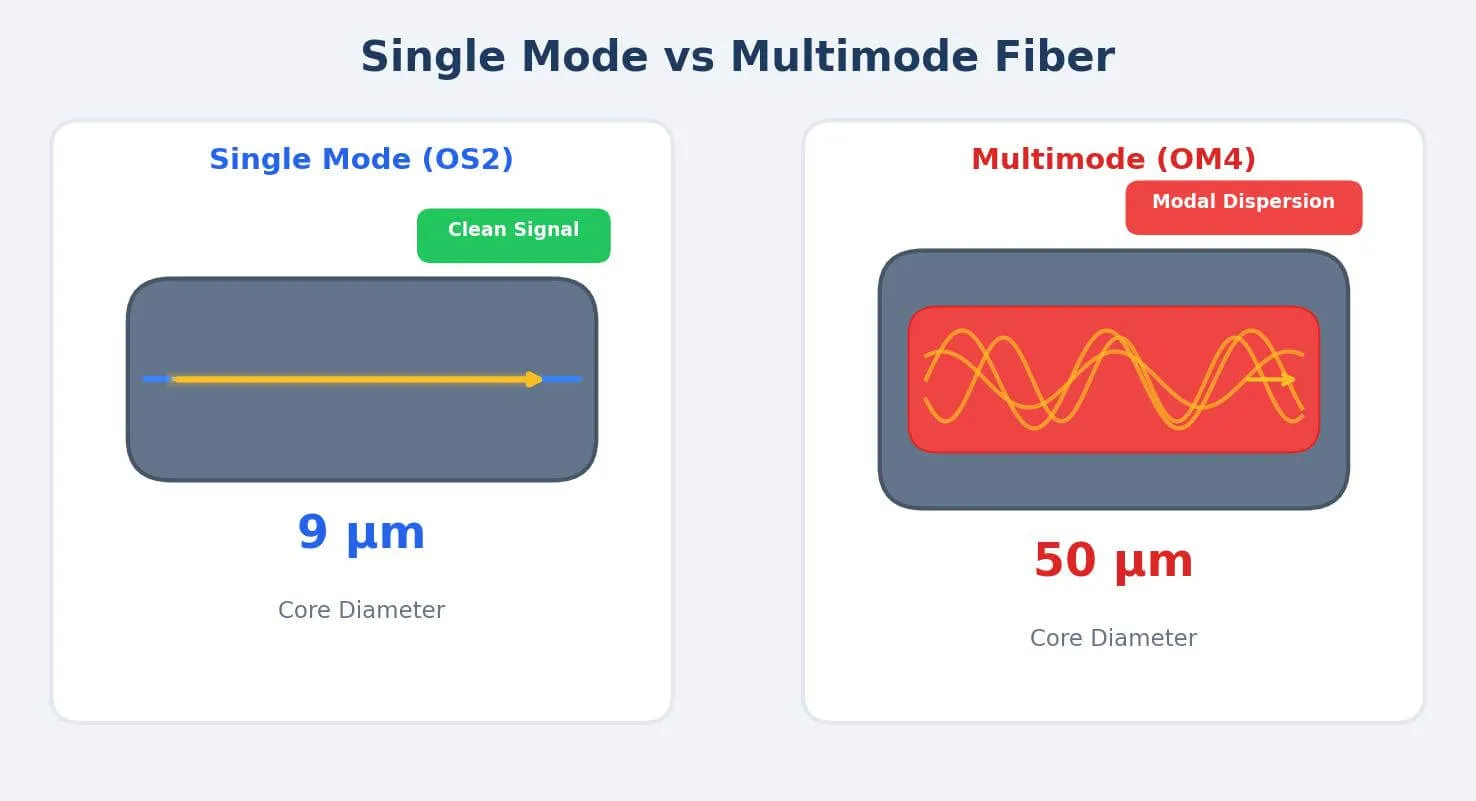

คิดแบบนี้ครับ. โหมดเดี่ยวคือรถสปอร์ต-ลำแสงหนึ่งลำส่องลงมาที่แกนกลางที่บางมาก (9 ไมโครเมตร) จนเมื่อเทียบกันแล้วเส้นผมของมนุษย์ดูอ้วนท้วน สัญญาณสะอาด เดินทางได้ 10, 20, 100 กิโลเมตร โดยไม่ต้องเติมพลัง มัลติโหมดคือรถกระบะ แกนกลางที่กว้างกว่า (50 ไมโครเมตร-ยังคงบางกว่าเส้นผม แต่ใหญ่กว่า 6 เท่า) มีลำแสงหลายลำที่สะท้อนผ่านพร้อมกัน ทำงานง่ายกว่า เชื่อมต่อถูกกว่า แต่ลำแสงที่สะท้อนกลับเริ่มรบกวนหลังจากผ่านไปไม่กี่ร้อยเมตร สัญญาณเริ่มขุ่น

เห็นกับดักไหม? สายเคเบิลโหมดเดี่ยวมีราคาถูกกว่า แต่ตัวรับส่งสัญญาณมีราคาสูงกว่า 3-5 เท่า สำหรับวิทยาเขตที่มีพอร์ต 500- ความแตกต่างนั้นสูงถึง 30,000-50,000 ดอลลาร์ในด้านทัศนศาสตร์เพียงอย่างเดียว ในโครงการปี 2023-2024 ของเราทั่วเอเชียตะวันออกเฉียงใต้ เราได้เห็นทีมจัดซื้อถูกเผาโดยโหมดเดี่ยวแบบเลือกการคำนวณที่แม่นยำนี้ "เพื่อการพิสูจน์อนาคต" ในการดำเนินการระยะสั้น จากนั้นก็แย่งชิงกันเมื่อต้นทุนตัวรับส่งสัญญาณเกินงบประมาณ

ตอนนี้-สถาปัตยกรรม POL เปลี่ยนแปลงทุกอย่างวิทยาเขตออปติคอลเต็มรูปแบบการปรับใช้โดยใช้ POLจำเป็นต้องโหมดเดียว ไม่มีทางเลือกที่เกี่ยวข้อง เทคโนโลยีนี้ใช้ความยาวคลื่น GPON-การหารมัลติเพล็กซ์-ความยาวคลื่นสองความยาวคลื่นที่เคลื่อนที่ไปในทิศทางตรงกันข้ามบนเส้นใยเส้นเดียว ใช้งานได้กับการส่งข้อมูลแบบคลีนของโหมดเดี่ยวเท่านั้น

ดังนั้นหากคุณกำลังสร้าง POL ให้ข้ามการอภิปรายแบบหลายโหมดไป แต่อีเธอร์เน็ตแบบดั้งเดิมล่ะ? นั่นคือสิ่งที่การเลือกไฟเบอร์สำหรับ Optical LANมีความซับซ้อน

เหตุใด SC/APC จึงครอง POL (และจะเกิดอะไรขึ้นเมื่อคุณผสมสี)

เครือข่ายวิทยาเขตแบบดั้งเดิมมีลักษณะเหมือนต้นไม้ สวิตช์หลักที่ราก สวิตช์กระจายที่สาขา สวิตช์การเข้าถึงทุกชั้น อุปกรณ์เยอะ ไฟแรง ของพังเยอะ

POL แบนเรื่องนั้น OLT ส่วนกลางหนึ่งตัวเชื่อมต่อผ่านตัวแยกสัญญาณแบบพาสซีฟไปยัง ONT ที่โต๊ะหรือห้องแต่ละห้อง ไม่มีสวิตช์ระดับกลาง ไม่มีตู้เสื้อผ้า IDF ทุกชั้น แค่ไฟเบอร์ ตัวแยก ปลายทาง

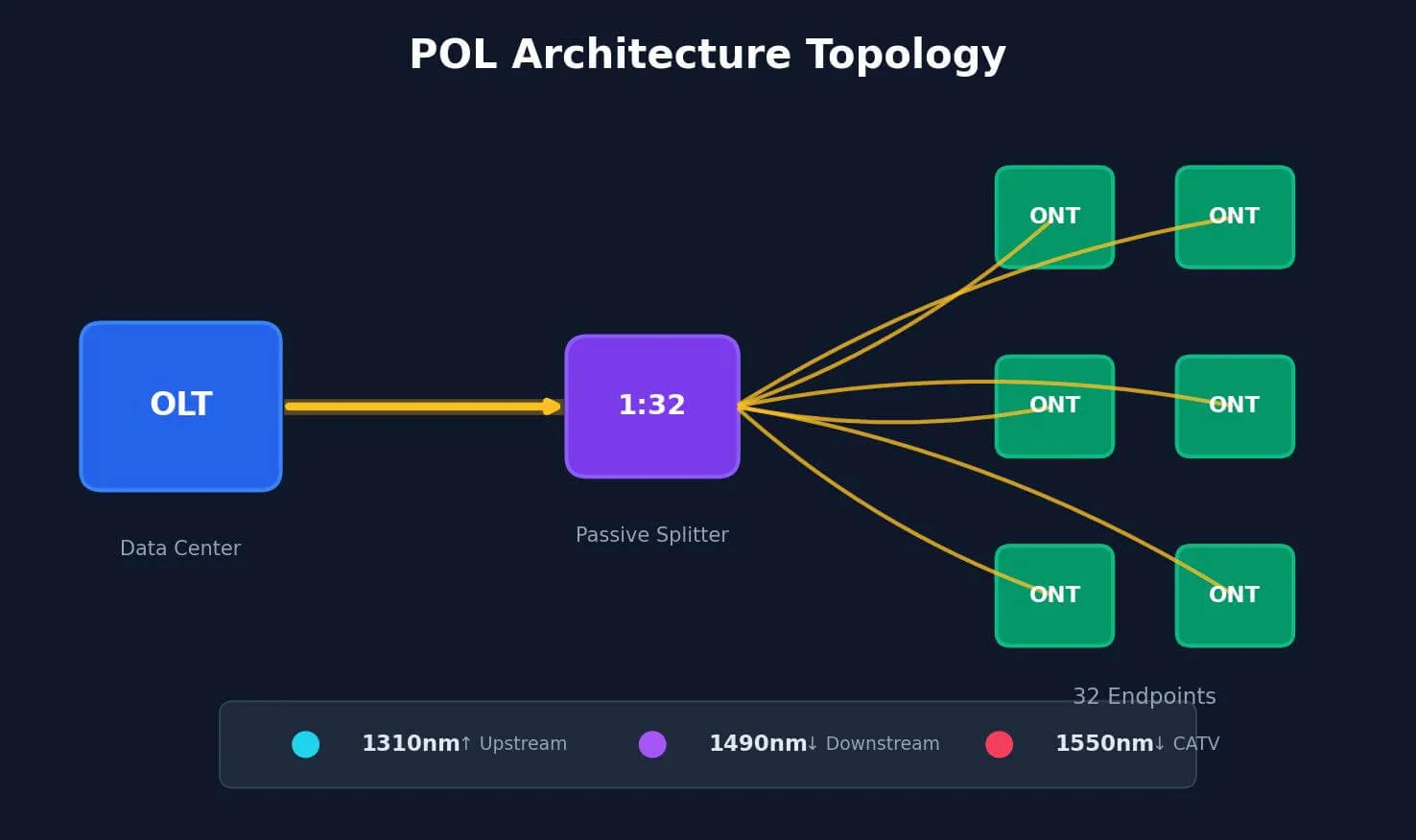

[ศูนย์ข้อมูล] → OLT → ไฟเบอร์เดี่ยว → ตัวแยก 1:32 → 32 ONT

ปลายน้ำ: 1490nm|ต้นน้ำ: 1310nm|ทั้งสองอยู่บนเส้นใยเส้นเดียว

ตัวแยกสัญญาณเป็นแบบพาสซีฟโดยสมบูรณ์ ไม่มีไฟฟ้า ไม่มีอุปกรณ์อิเล็กทรอนิกส์ ไม่มีอะไรที่จะล้มเหลว แสงจาก OLT กระทบกับตัวแยกสัญญาณ 1:32 และแบ่งออกเป็น 32 ตำแหน่ง เหมือนสายยางในสวนที่มีสปริงเกอร์ 32- ยกเว้นแต่ว่าคุณกำลังแยกแสงเลเซอร์ ไม่ใช่แรงดันน้ำ

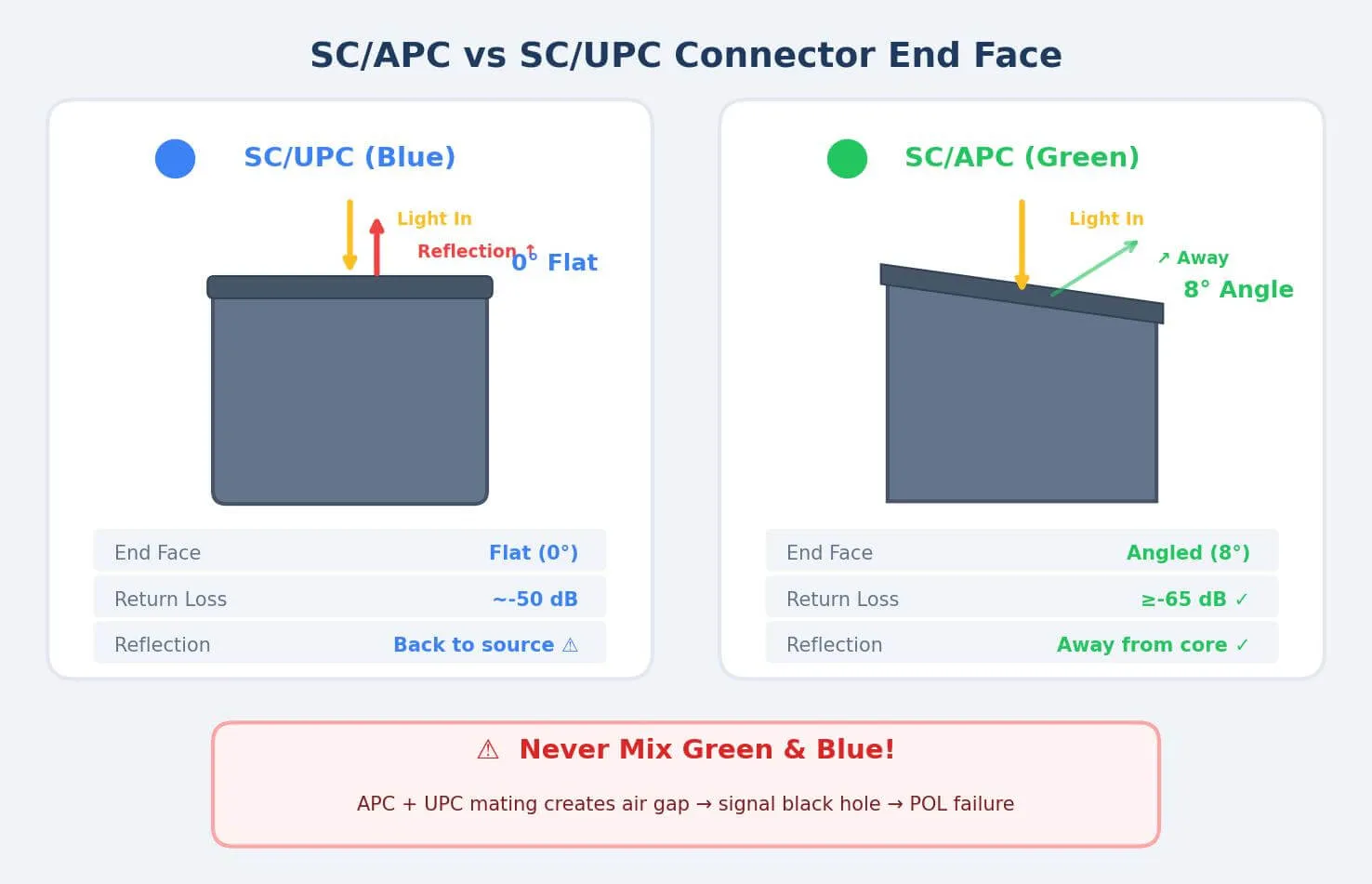

รายละเอียดที่สำคัญที่คำแนะนำส่วนใหญ่ข้ามไป: POL ใช้ตัวเชื่อมต่อ SC/APC เกือบเป็นสากล "APC" หมายถึงปลอกโลหะที่สัมผัสทางกายภาพแบบทำมุม-ที่ขัดเงาที่ 8 องศาแทนที่จะเรียบ เมื่อแสงตกกระทบพื้นผิวเรียบ (UPC) แสงบางส่วนจะสะท้อนกลับตรงไปยังแหล่งกำเนิด ใน POL แบบสองทิศทาง การสะท้อนเหล่านั้นจะสร้างสัญญาณรบกวน จุดเชื่อมต่อหลายสิบจุด เสียงรบกวนก็สะสม

ใบหน้า APC ที่ทำมุมจะสะท้อนแสงสะท้อนออกจากแกนกลาง การสูญเสียผลตอบแทนลดลงจาก ~-50 dB (UPC) ถึง -65 dB หรือดีกว่า (APC) แสงสะท้อนน้อยลงประมาณ 30 เท่า ทำให้กลับมาได้ ในแง่ของ POL? ความแตกต่างระหว่างสัญญาณสะอาดกับสัญญาณที่เสื่อมโทรม

สภาการฝึกอบรมไฟเบอร์ออปติกของ TIA อธิบายง่ายๆ ว่า: SC/APC เป็นมาตรฐานสำหรับเครือข่ายออปติกแบบพาสซีฟ เนื่องจากลักษณะการสูญเสียกลับมีความสำคัญในระบบสองทิศทาง อย่า-เดาเลย-ไป SC/APC

จะเกิดอะไรขึ้นเมื่อคุณผสมสีเขียวและสีน้ำเงิน:

เราเห็นสิ่งนี้ในโครงการ GPON โรงแรมอัจฉริยะเมื่อปีที่แล้ว ผู้รับเหมาใช้ SC/APC (สีเขียว) ที่พื้น-เอาต์พุตตัวแยกระดับ-ถูกต้อง แต่จากนั้นก็ให้สายแพทช์ SC/UPC (สีน้ำเงิน) แก่ห้องสำหรับการเชื่อมต่อ ONT ทางกายภาพมันเสียบปลั๊กไฟฟ้าเหรอ? ภัยพิบัติ.

ใบหน้าที่ทำมุมมาบรรจบกับใบหน้าแบนทำให้เกิดช่องว่างอากาศเล็กๆ พื้นที่สัมผัสหดตัวจนแทบไม่มีอะไรเลย การสูญเสียผลตอบแทนลดลง พลังงานแสงที่สะท้อนจะกระตุ้นให้เกิดการแจ้งเตือนการสะท้อนสูง-ที่ OLT ที่แย่กว่านั้นคือ-เมื่อสัญญาณ CATV ขนาด 1550 นาโนเมตรผ่านเข้ามาด้วยกำลังที่สูงกว่า การสะท้อนของช่องว่างอากาศทำให้ ONT ในห้อง Edge หยุดทำงานแบบออฟไลน์ซ้ำๆ แขกบ่น. ผู้บริหารตื่นตระหนก การแก้ไขจำเป็นต้อง-ดึงสายแพตช์สำหรับห้อง 200+ ใหม่

ในเครือข่ายออปติคอลทั้งหมด- สีเขียว-กลายเป็น-สีน้ำเงินไม่ได้ "ช้ากว่าเล็กน้อย" มันคือหลุมดำสัญญาณ การสูญเสียการแทรกที่เพิ่มขึ้น 1dB ดูเล็กน้อย-แต่ในลิงก์แยก 1:64 นั่นแหละที่ทำให้ระบบพัง

การตัดสินใจปรับใช้จริง

แกนหลักจากศูนย์ข้อมูลไปจนถึงตัวแยกตัวแรกนี่คือทางหลวงของคุณ ทุกอย่างไหลผ่านมัน POL หมายถึง OS2 โหมดเดียวที่มี SC/APC- ไม่มีการสนทนา แต่เกรดของสายเคเบิล ปลายทาง-ปลายทางเทียบกับฟิลด์-ถูกยกเลิก จำนวนไฟเบอร์สำรองใช่ไหม ยังคงต้องตัดสินใจ

สำหรับการวิ่งไม่เกิน 2 กม. (แกนหลักของวิทยาเขตส่วนใหญ่) OS2 มาตรฐานจะจัดการงานนี้ ไฟเบอร์สูญเสียต่ำ-ระดับพรีเมียมใช่ไหม โอเวอร์คิล เว้นแต่คุณจะพุช splitter chain ที่ยาวมากหรือวางแผนอัปเกรด 25G-PON การสูญเสียการแทรกต่อขั้วต่อควรต่ำกว่า 0.3 dB- ตามที่ระบุไว้ใน RFQ ของคุณ ต้องมีรายงานการทดสอบ

สายหลักแบบต่อสายล่วงหน้า-มีราคาสูงกว่าแต่ประหยัดเวลาในการติดตั้ง สำหรับโรงพยาบาลหรือมหาวิทยาลัยที่ลดการหยุดชะงักเป็นเรื่องสำคัญ? มันคุ้มค่า. ก่อสร้างใหม่มีเวลาว่าง? การเลิกจ้างภาคสนามทำงานได้ดี สำหรับการสิ้นสุดที่มีความหนาแน่นสูงที่ OLTขั้วต่อไฟเบอร์ออปติกออกแบบมาสำหรับแอปพลิเคชันแบบติดตั้งบนแร็ค- ทำให้ระบุพอร์ตและเข้าถึงได้ง่ายขึ้นระหว่างการบำรุงรักษา

สายเคเบิลกระจายจากตัวแยกสัญญาณไปยัง ONT

นี่คือที่ตัวเชื่อมต่อไฟเบอร์ FTTOน่าสนใจ ไม่ใช่สายเคเบิลเส้นเดียว-32 เส้นจากตัวแยกสัญญาณแต่ละตัวถึง 32 ตำแหน่ง คูณด้วยจำนวนตัวแยก วิทยาเขตขนาดกลางอาจมีตัวแยก 50+ ตัวที่ให้บริการ 1,{8}} ตำแหน่งข้อมูล ตัวเชื่อมต่อมากมาย

SC/APC ยังคงเป็นค่าเริ่มต้น แต่ตรวจสอบข้อกำหนด ONT ของคุณก่อน-รุ่นที่ใหม่กว่าบางรุ่นใช้พอร์ต LC/APC หากเป็นเช่นนั้น คุณสามารถใช้สายเคเบิลปลายสาย LC- ได้ตลอด (สะอาดกว่า) หรือใช้อะแดปเตอร์ไฮบริด SC- LC ที่ตัวแยกสัญญาณ (เพิ่มจุดเชื่อมต่อ) โดยทั่วไปเราแนะนำตัวเลือกแรก อะแดปเตอร์ทุกตัวเป็นจุดที่อาจเกิดความล้มเหลว

เหตุใดคุณภาพของตัวเชื่อมต่อจึงมีความสำคัญในวงกว้าง:

ความแตกต่าง 0.1 dB ต่อตัวเชื่อมต่อฟังดูเล็กน้อย ทวีคูณในการเชื่อมต่อหลายร้อยรายการ-ไม่ใช่เลย สถาปัตยกรรม POL โดยทั่วไป 1:32 มีงบประมาณการสูญเสียทั้งหมด ~28 dB ตัวแยกกินเสียง 15-17 เดซิเบล การลดทอนสายเคเบิลต้องใช้เวลาเพิ่มอีกเล็กน้อย นั่นอาจเหลือ 8-10 dB สำหรับการสูญเสียตัวเชื่อมต่อทั้งหมด ตัวเชื่อมต่อราคาถูกทำให้คุณใช้งบประมาณเกินงบประมาณในระยะยาว

แกนหลักอีเธอร์เน็ตแบบดั้งเดิม (เมื่อคุณไม่ได้ทำ POL)ไม่ใช่ทุกคนที่พร้อมสำหรับ POL การปรับปรุงโครงสร้างพื้นฐานที่มีอยู่? ข้อจำกัดด้านงบประมาณ? Switched Ethernet แบบเดิมยังคงใช้งานได้ การตัดสินใจเกี่ยวกับไฟเบอร์ที่แตกต่างกัน

ต่ำกว่า 300 เมตร-จากพื้น-ถึง-อาคารที่อยู่ติดกัน-มัลติโหมด OM4 พร้อม LC duplex นั้นสมเหตุสมผล การประหยัดตัวรับส่งสัญญาณ (โมดูล SR และ LR) จะเพิ่มขึ้นเมื่อเชื่อมต่อสวิตช์หลายสิบตัว แคลคูลัสพลิกที่ 300+ เมตร มัลติโหมดต้องดิ้นรนโดยเฉพาะที่ความเร็วสูงการใช้งานโหมดเดี่ยวในเครือข่ายวิทยาเขตการสร้างลิงก์ระหว่างกัน-ให้แบนด์วิธที่ไม่จำกัด ติดตั้งเพียงครั้งเดียว รองรับ 10G, 100G, 400G-ไม่ว่าอะไรจะเกิดขึ้นต่อไป

LC/UPC (ไม่ใช่ APC) ทำงานได้ดีสำหรับอีเทอร์เน็ตแบบจุด{0}}ถึง- จุด ไม่มี WDM แบบสองทิศทาง ดังนั้นจึงไม่จำเป็นต้องเสียค่าใช้จ่าย APC เพิ่มเติมและการดูแลจัดการ

การเชื่อมต่อเดสก์ท็อปและโซลูชันตู้โซน

FTTO หมายถึงไฟเบอร์ไปถึงโต๊ะ สภาพแวดล้อมที่แตกต่างจากศูนย์ข้อมูล เคเบิ้ลโดนเตะ เก้าอี้กลิ้งทับพวกเขา พนักงานทำความสะอาดกระแทกสิ่งของ ที่คู่มือการเลือกตัวเชื่อมต่อไฟเบอร์สำหรับเดสก์ท็อปให้ความสำคัญกับความทนทาน

Bend-เส้นใยที่ไม่ไวต่อความรู้สึก (BIF) ไม่สามารถ-ต่อรองได้ ไฟเบอร์มาตรฐานจะสูญเสียสัญญาณเมื่อโค้งแคบ BIF จัดการรัศมีการโค้งงอลงเหลือ 7.5 มม.-แน่นกว่านิ้วก้อยของคุณ สายแพตช์ตัดล่วงหน้า- (2 ม., 3 ม., 5 ม.) ประหยัดเวลาเมื่อเทียบกับการยกเลิกภาคสนามที่แต่ละโต๊ะ ความแตกต่างของต้นทุนน้อยที่สุด หลีกเลี่ยงความแปรปรวนจากตำแหน่งการติดตั้งที่น่าอึดอัดใจ

ความท้าทายในสำนักงานแบบเปิด:

ในโครงการสำหรับบริษัทอินเทอร์เน็ตขนาดใหญ่-เค้าโครงสำนักงานแบบเปิดโดยสมบูรณ์- นักออกแบบปฏิเสธที่จะติดถาดเคเบิลที่มองเห็นได้บนเสารองรับ การกำหนดเส้นทางโดยตรงจากแกนหลักไปยังทุกโต๊ะหมายถึงไฟเบอร์ทุกที่ ฝันร้ายที่ต้องรักษา

แนวทางแก้ไขปัญหาของเรา: การติดตั้งโซนในแผงเพดานหรือใต้พื้นยกสูง เดินสาย MPO แบบไฟเบอร์หลาย-จากแกนหลักไปยังกล่องแต่ละโซน ภายในกล่อง แยกออกไปยังสายแพตช์ LC Uniboot ที่ให้บริการเวิร์กสเตชันใกล้เคียง 6-8 เครื่อง

ผลตอบแทน? เมื่อเวิร์คสเตชั่นมีการเคลื่อนไหว (และมักจะเคลื่อนที่อยู่เสมอ) คุณไม่ต้องสัมผัสเส้นใยกระดูกสันหลังบนเพดาน เพียงเปลี่ยนสายแพทช์คอด 3 เมตรที่กล่องโซน การประมาณการของลูกค้าของเรา: การลดต้นทุนค่าแรงของ MAC (ย้าย/เพิ่ม/เปลี่ยนแปลง) ลง 70% การปรับโครงสร้างสำนักงานมากว่า 3 ปีก็เพิ่มขึ้น

รายละเอียดที่สำคัญ: ในกล่องโซนแคบ จำเป็นต้องมีตัวเชื่อมต่อ LC Uniboot หรือ Push- Pull Tab เมื่อเสียบสายแพทช์ 12 เส้น ขั้วต่อ LC มาตรฐานจะไม่เหลือพื้นที่นิ้วเพียงพอที่จะถอดสิ่งใดออก เราเรียนรู้วิธีที่ยากลำบากในโครงการติดตั้งเพิ่ม-โดยต้องถอดปลั๊กออกครึ่งหนึ่งของกล่องเพื่อเข้าถึงสายเคเบิลเพียงเส้นเดียว

คำถามเรื่องเงิน

ใครๆ ก็ถามถึงต้นทุน คำตอบขึ้นอยู่กับกรอบเวลาของคุณ POL มีค่าใช้จ่ายล่วงหน้ามากกว่า (OLT และ ONT ไม่ถูก) แต่ประหยัดค่าใช้จ่ายอื่นๆ ได้อย่างมาก-โดยเฉพาะในระยะเวลา 10 ปี

รายละเอียดคร่าวๆ สำหรับจุดสิ้นสุด 500 จุด นี่เป็นการประมาณการของอุตสาหกรรม ไม่ใช่การรับประกันราคา-ระยะทางของคุณจะแตกต่างกันไปตามผู้จำหน่าย ภูมิภาค หรือข้อมูลเฉพาะ

ที่ POL ประหยัดที่สุด: พื้นที่และพลังงาน เครือข่ายแบบเดิมจำเป็นต้องมีตู้ IDF ทุกชั้น-สวิตช์, UPS, เครื่องปรับอากาศ POL แทนที่ทั้งหมดนั้นด้วยตัวแยกสัญญาณแบบพาสซีฟที่ไม่ต้องใช้ไฟฟ้า ไม่มีการระบายความร้อน ติดตั้งในกล่องติดผนัง-ขนาดเท่าหนังสือเรียน เอกสาร FTTO ของ Huawei อ้างว่าการลดพลังงานลง 50-70%- นั่นเป็นตัวเลขทางการตลาด โปรดใช้ความระมัดระวังอย่างเหมาะสมแต่ทิศทางนั้นเป็นจริง อุปกรณ์ที่ใช้งานน้อยลงหมายถึงไฟฟ้าน้อยลงและความร้อนน้อยลงในการกำจัด

ดินคือศัตรูของคุณ (บทเรียน 500 ดอลลาร์)

โบรชัวร์การขายบางอย่างไม่ได้เน้นย้ำ: การปนเปื้อนเป็นสาเหตุหลักของความล้มเหลวของเครือข่ายไฟเบอร์ ไม่ใช่ความล้มเหลวของอุปกรณ์ ไม่ทำให้สายเคเบิลเสียหาย สิ่งสกปรก

ไฟเบอร์โหมดเดี่ยวมีแกนขนาด 9- ไมโครเมตร ข้อมูลจำเพาะของฝุ่นที่ดวงตาของคุณมองไม่เห็นจะปิดกั้นการส่งผ่านแสงได้ 10%+ น้ำมันลายนิ้วมือสร้างการสูญเสียเพียงพอที่จะทำให้การเชื่อมต่อหลุด ในระบบ POL ที่มีงบประมาณเชื่อมโยงที่จำกัด การปนเปื้อนในบางจุดจะส่งผลให้เกิดปัญหาทั่วทั้งเครือข่าย

$500 ที่กลายเป็น $5,000:

โครงการวิทยาเขตเอเชียตะวันออกเฉียงใต้ ลูกค้าตัดงบประมาณสำหรับชุดทำความสะอาดมืออาชีพประมาณ $500 "ใช้หมวกกันฝุ่นแล้วระวัง" อนุญาตให้คนงานติดตั้งโดยไม่มีอุปกรณ์ตรวจสอบที่เหมาะสม

หนึ่งสัปดาห์หลังจากการส่งมอบ ลิงก์ประมาณ 15% แสดงการสูญหายของแพ็กเก็ตโดยไม่ทราบสาเหตุ ทีมวิศวกรต้องกลับมาพร้อมกับอุปกรณ์ OTDR ดึงขั้วต่อทีละตัว ตรวจสอบหน้าปลายทุกด้าน การค้นพบ: ปลอกโลหะที่ปนเปื้อนส่วนใหญ่มีรอยขีดข่วนจากฝุ่นละอองระหว่างการติดตั้ง ความเสียหายที่ไม่อาจย้อนกลับได้

การเรียกเก็บเงินครั้งสุดท้าย: เปลี่ยนสายแพตช์ประมาณ 100 เส้น (วัสดุ 2,000 ดอลลาร์) ค่าแรง 3 วันสำหรับช่างเทคนิค 2 คน ($3,{4}}) บวกกับความเสียหายต่อชื่อเสียงของการส่งมอบที่ล้มเหลว "เงินออม" 500 ดอลลาร์มีราคา 10 เท่า

ใบหน้าปลายขั้วต่อไฟเบอร์เปราะบางกว่าลูกตา ภายใต้กำลังขยาย 400 เท่า อนุภาคฝุ่นจะดูเหมือนปล่องภูเขาไฟบนดวงจันทร์ หากคุณไม่ได้ซื้อเครื่องมือทำความสะอาด ให้งบประมาณสามเท่าสำหรับการซ่อมแซม

จำเป็นต้องมีการตรวจสอบก่อนผสมพันธุ์ กล้องจุลทรรศน์แบบไฟเบอร์ 400x มีราคาไม่กี่ร้อยเหรียญสหรัฐฯ และช่วยป้องกันไม่ให้เกิดปัญหานับพันในการแก้ไขปัญหา ตัวเชื่อมต่อทุกตัวได้รับการตรวจสอบก่อนเสียบ-ระหว่างการติดตั้งและการบำรุงรักษาใดๆ วิธีทำความสะอาด: เช็ดให้แห้งก่อน (ไม่มีขุย-) ทำความสะอาดแบบเปียกด้วยไอโซโพรพิลแอลกอฮอล์ 99%+ หากจำเป็น เช็ดให้แห้งอีกครั้ง -ตรวจสอบอีกครั้ง ใช้เวลา 30 วินาที การข้ามจะใช้เวลาหลายชั่วโมงเพื่อวินิจฉัยในภายหลัง

การวางแผนสำหรับสิ่งที่จะเกิดขึ้นต่อไป

เส้นใยแคมปัสมีอายุการใช้งาน 15-25 ปี สายเคเบิลที่คุณติดตั้งในปัจจุบันจะยังคงอยู่เมื่อเทคโนโลยีที่เราไม่ได้คิดค้นกลายเป็นมาตรฐาน

ข่าวดีสำหรับ POL: เลเยอร์ทางกายภาพรองรับแผนการทำงานทั้งหมด GPON ปัจจุบันรัน 2.5 Gbps ดาวน์สตรีม. 10G-PON (XGS-PON) มีอยู่แล้ว. 25G-PON ในการทดลองใช้. 50G-PON ในการพัฒนามาตรฐาน ทั้งหมดใช้ไฟเบอร์และตัวเชื่อมต่อเดียวกัน-เฉพาะการเปลี่ยนอุปกรณ์ OLT และ ONT

OFS Optics ตั้งข้อสังเกตว่าแม้มัลติโหมดจะจัดการระยะทางขององค์กรส่วนใหญ่ได้อย่างเพียงพอ ข้อดีของแบนด์วิธของโหมดเดี่ยวจะเด่นชัดมากขึ้นเมื่ออัตราข้อมูลเพิ่มขึ้น พวกเขารับทราบแนวโน้มไปสู่โหมดเดี่ยวเนื่องจากค่าพรีเมียมของตัวรับส่งสัญญาณแคบลง

A วิทยาเขตออปติคอลเต็มรูปแบบสร้างขึ้นในโหมดเดี่ยวรองรับ Wi-Fi 7 backhaul (หลาย-กิกะบิตต่อ AP), กล้องวงจรปิด 8K, ความหนาแน่นของ IoT ที่เราไม่สามารถคาดเดาได้-โดยไม่ต้องสัมผัสสายเคเบิล นั่นคือคุณค่าของการได้รับโครงสร้างพื้นฐานที่ถูกต้องตั้งแต่ครั้งแรก

สิ่งที่ต้องใส่ใน RFQ ของคุณ

เมื่อจัดหาตัวเชื่อมต่อสำหรับคู่มือการเดินสาย POL-การปรับใช้ที่เป็นไปตามข้อกำหนด ระบุขั้นต่ำเหล่านี้:

การสูญเสียการแทรก: น้อยกว่าหรือเท่ากับ 0.25 dB โดยทั่วไป, สูงสุดน้อยกว่าหรือเท่ากับ 0.35 dB

การสูญเสียผลตอบแทน (APC): มากกว่าหรือเท่ากับ 65 dB

ปลอกโลหะ: เซรามิกเซอร์โคเนีย

รอบการผสมพันธุ์: มากกว่าหรือเท่ากับ 500 โดยมีการเปลี่ยนแปลงน้อยกว่าหรือเท่ากับ 0.2 dB

เอกสารประกอบ: ผลการทดสอบแต่ละรายการหรือใบรับรองแบทช์

สำหรับการนำไปใช้งานที่สำคัญ- ซัพพลายเออร์ที่มี-การผลิตภายในองค์กร (ไม่ใช่บริษัทการค้าที่จัดหาโรงงานหลายแห่ง) จะให้คุณภาพที่สม่ำเสมอมากขึ้นอีโวลักซ์ ไฟเบอร์นำเสนอผลิตภัณฑ์โดยตรงจากโรงงาน-พร้อมเอกสารการทดสอบที่โครงการ POL ขององค์กรต้องการ

อัตราส่วนอะไหล่ที่คุ้มค่ากับงบประมาณ: 5-10% สำหรับชุดประกอบก่อน-ที่ยุติ, 15-20% สำหรับตัวเชื่อมต่อที่ติดตั้งภาคสนามได้ (ซึ่งเกี่ยวข้องกับความล้มเหลวในการยกเลิก) 10-15% สำหรับสายแพตช์เพื่อจัดการ MAC ปีแรก

การอ้างอิงด่วน

การเลื่อนไปทางวิทยาเขตออปติคอลเต็มรูปแบบสถาปัตยกรรมกำลังเร่งตัวขึ้นในขณะที่องค์กรต่างๆ ค้นพบการประหยัดพลังงานและการดำเนินงาน ไม่ว่าคุณจะปรับใช้ POL สำหรับอาคารใหม่หรืออัปเกรดโครงสร้างพื้นฐานแบบเดิม การตัดสินใจเกี่ยวกับตัวเชื่อมต่อที่คุณทำระหว่างการติดตั้งจะกำหนดความน่าเชื่อถือสำหรับทศวรรษหรือสองข้างหน้า ทำให้ถูกต้องในครั้งแรก

อ้างอิง:

1. TIA Fiber Optic Training Council (tiafotc.org) - Passive Optical LAN

2. OFS Optics (ofsoptics.com) - การเลือกโหมดเดี่ยวเทียบกับมัลติโหมด

3. Huawei Enterprise (e.huawei.com) - เอกสารประกอบโซลูชัน FTTO

4. ชุมชน FS.com - คืนการอภิปรายเรื่องการสูญเสียในแอปพลิเคชัน PON
