หากคุณยุติหรือเข้าร่วมไฟเบอร์ในสนาม ทางเลือกมักจะเกิดขึ้นได้สองวิธี:ขั้วต่อไฟเบอร์ออปติกที่รวดเร็วหรือประกบฟิวชั่น ทั้งสองสร้างเส้นทางแสง แต่ถูกสร้างขึ้นสำหรับงานที่แตกต่างกันมาก ตัวเชื่อมต่อที่รวดเร็วคือตัวเลือกเครื่องมือที่เร็วกว่า - สำหรับการยุติสาย FTTH แบบดรอป - งานด้านข้างของผู้สมัครสมาชิก การซ่อมแซมเล็กน้อย และสถานการณ์ใดๆ ก็ตามที่การพกพาตัวต่อฟิวชันไปยังทุกจุดไม่สามารถทำได้ การประกบฟิวชั่นคือตัวเลือก-การสูญเสียที่ต่ำกว่า สูงกว่า-ความเสถียรสำหรับการเชื่อมโยงแกนหลัก การปิดรอยต่อภายนอก และข้อต่อถาวรที่ต้องคงประสิทธิภาพไว้เป็นเวลาหลายปี
คู่มือนี้จะให้กรอบการตัดสินใจที่ชัดเจนก่อน จากนั้นจึงให้รายละเอียดทางเทคนิค จำนวนการสูญเสีย ขั้นตอนการติดตั้ง การทดสอบ การแก้ไขปัญหา และรายการตรวจสอบการจัดซื้อ B2B เพื่อให้คุณสามารถจับคู่วิธีการและตัวเชื่อมต่อกับสถานการณ์จริงของคุณได้

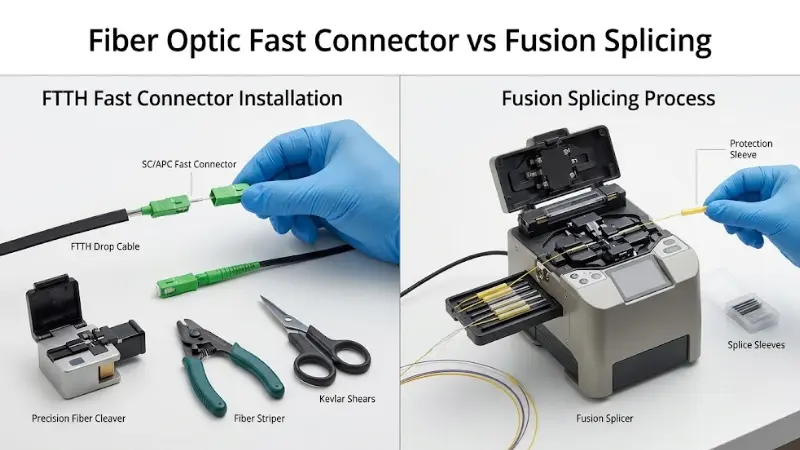

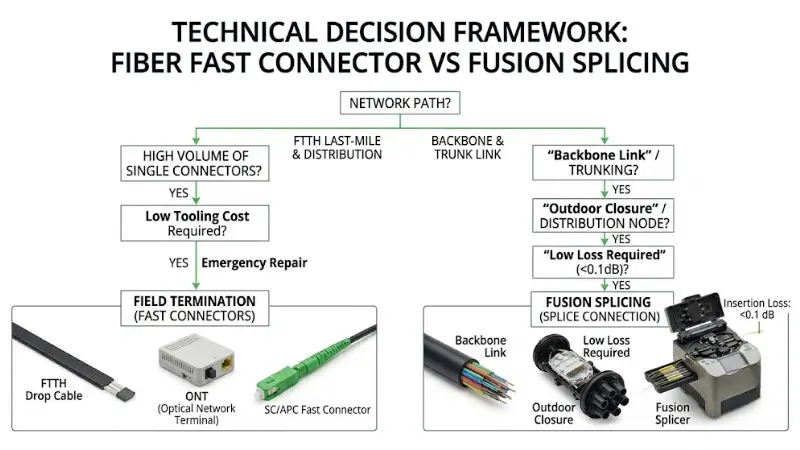

Fast Connector หรือ Fusion Splicing? กรอบการตัดสินใจง่ายๆ
ก่อนที่จะเปรียบเทียบข้อมูลจำเพาะ ให้ตัดสินใจว่าต้องทำอะไรในการเชื่อมต่อ ทั้งสองวิธีไม่ค่อยแข่งขันกันแบบตัวต่อตัว-ต่อ-; มันพอดีกับส่วนต่าง ๆ ของเครือข่ายเดียวกัน
เลือกตัวเชื่อมต่อที่รวดเร็วแบบไฟเบอร์ออปติกเมื่อ:
- คุณกำลังยกเลิกสายดรอป FTTH ที่บ้าน ทางเดิน เต้ารับติดผนัง หรือพอร์ต ONT และจำเป็นต้องจบหลายจุดต่อวัน
- คุณต้องกู้คืนลิงก์ฉุกเฉินหรือลิงก์ชั่วคราวอย่างรวดเร็ว ก่อนที่จะกำหนดเวลาการซ่อมแซมถาวร
- ทีมงานไม่มีเครื่องต่อฟิวชันที่ไซต์งาน หรือการซื้อเครื่องต่อไม่เหมาะสมกับขนาดของงาน
- ลิงก์สั้น งบประมาณการสูญเสียมีส่วนต่าง และอาจจำเป็นต้องปรับปรุงการเชื่อมต่อหรือย้ายในภายหลัง
เลือกการประกบฟิวชั่นเมื่อ:
- ข้อต่อเป็นแบบถาวรและอยู่ในกระดูกสันหลัง ตัวป้อน หรือเส้นทางระยะไกล-
- งบประมาณในการเชื่อมโยงมีจำกัด และทุก ๆ สิบของเดซิเบลก็มีความสำคัญ
- การเชื่อมต่ออยู่ในสภาพแวดล้อมกลางแจ้งที่รุนแรง การปิดใต้ดิน หรือที่ใดก็ตามที่มีการเปลี่ยนแปลงของอุณหภูมิและการสั่นสะเทือนเป็นเวลาหลายปี
- ประสิทธิภาพความน่าเชื่อถือและการสะท้อนแสงมีมากกว่าความเร็วในการติดตั้ง
หากคะแนนตรงกับรายการในทั้งสองรายการ ปัจจัยในการตัดสินใจมักจะเป็นงบประมาณการสูญเสีย และระยะเวลาที่ข้อต่อจะต้องคงอยู่โดยไม่มีใครแตะต้อง

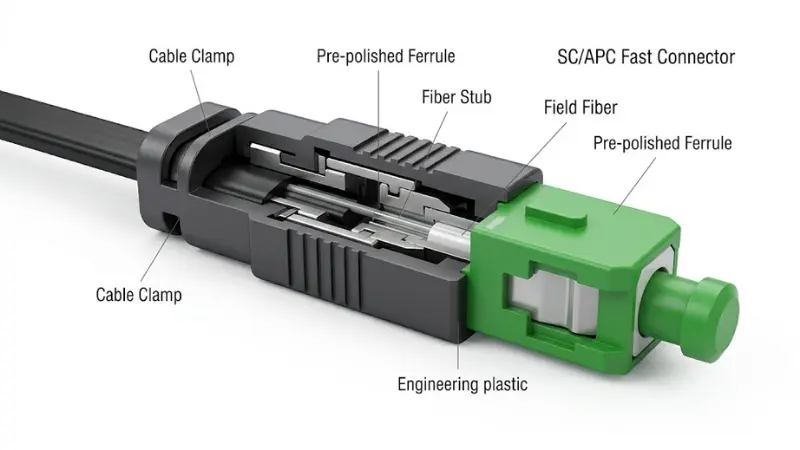

ตัวเชื่อมต่อที่รวดเร็วของไฟเบอร์ออปติกคืออะไร?
ตัวเชื่อมต่อแบบเร็วไฟเบอร์ออปติกคือตัวเชื่อมต่อแบบติดตั้งภาคสนาม-ที่จะยุติไฟเบอร์โดยไม่ต้องขัดเงาจากโรงงานหรือบ่มด้วยอีพอกซี คุณอาจเห็นสิ่งนี้เรียกว่าตัวเชื่อมต่อแบบรวดเร็ว ตัวเชื่อมต่อภาคสนาม หรือตัวเชื่อมต่อแบบกลไก
การออกแบบส่วนใหญ่ใช้ปลอกโลหะที่ขัดเงาแล้ว-และโครงสร้างการจัดตำแหน่งภายใน ช่างเทคนิคจะลอก ทำความสะอาด แยก และใส่ไฟเบอร์ฟิลด์เข้าไปสนาม-ตัวตัวเชื่อมต่อการประกอบแล้วล็อคเข้าที่ ตัวเชื่อมต่อที่เสร็จแล้วจะจับคู่กับอุปกรณ์ออพติคัลอะแดปเตอร์, แผงแพทช์, กล่องเทอร์มินัล หรือ ONT ในลักษณะเดียวกับที่ตัวเชื่อมต่อที่สิ้นสุดจากโรงงาน- เนื่องจากไม่มีการบ่มหรือการขัดด้วยมือที่ไซต์งาน ตัวเชื่อมต่อที่รวดเร็วจึงสามารถลดเวลาการยุติลงได้อย่างมากในการทำงาน- ไมล์สุดท้าย
การประกบเชิงกลคืออะไร และเกี่ยวข้องกับตัวเชื่อมต่อแบบเร็วอย่างไร
การต่อเชิงกลจะจัดปลายเส้นใยทั้งสองให้อยู่ในโครงสร้างที่แม่นยำและยึดไว้ด้วยเจลที่ตรงกัน- แทนที่จะละลายเข้าด้วยกัน นี่เป็นหลักการที่ตัวเชื่อมต่อที่รวดเร็วที่สุดใช้ภายในอย่างแน่นอน: ไฟเบอร์ฟิลด์จะถูกจัดชิดกับต้นขั้วไฟเบอร์แบบสั้น{2}}ที่ขัดเงาแล้ว ดังนั้น "ตัวเชื่อมต่อแบบรวดเร็ว" จึงอธิบายถึงรูปแบบของผลิตภัณฑ์ ในขณะที่ "การต่อแบบกลไก" อธิบายวิธีการเชื่อมต่อภายในตัวผลิตภัณฑ์ กตัวเชื่อมต่อที่รวดเร็วที่ฝังไว้ล่วงหน้า-เป็นการนำไปใช้ทั่วไปประการหนึ่ง โดยที่ช่องสตับและการจัดตำแหน่งได้ถูกสร้างขึ้นในร่างกายแล้ว
ข้อดี
ความเร็วและต้นทุนเครื่องมือต่ำคือชัยชนะหลัก ไม่มีตัวต่อฟิวชันให้ซื้อ ขนส่ง จ่ายไฟ หรือบำรุงรักษา ซึ่งเหมาะสมกับงานขนาดเล็ก การบำรุงรักษาภาคสนาม และการติดตั้งของสมาชิก ทางลาดทักษะนั้นสั้นลง: เมื่อใช้ผู้เปลื้องผ้า มีดปังตอ อุปกรณ์ทำความสะอาด และตัวเชื่อมต่อที่เหมาะสม ช่างเทคนิคจะสามารถทำงานได้อย่างรวดเร็ว การออกแบบจำนวนมากสามารถถอดออกหรือเปลี่ยนได้ง่ายกว่าข้อต่อแบบหลอมละลาย ซึ่งช่วยในการลิงก์ชั่วคราวและ-การเปลี่ยนแปลงไซต์
ข้อจำกัด
การเชื่อมต่อทางกลมีความอ่อนไหวต่อคุณภาพการติดตั้งมากกว่า มุมแยกที่ไม่ดี ใบหน้าด้านปลายสกปรก น้ำมัน ไฟเบอร์ที่สอดไว้ข้างใต้- หรือเส้นผ่านศูนย์กลางของสายเคเบิล-ที่ไม่ตรงกันจะส่งผลให้การสูญเสียการแทรกเพิ่มขึ้น เมื่อเปรียบเทียบกับการประกบฟิวชันแบบสะอาด การเชื่อมต่อทางกลไกมีการสูญเสียการแทรกที่สูงกว่า และได้รับผลกระทบจากการสั่นสะเทือนและการหมุนวนของอุณหภูมิเมื่อเวลาผ่านไปมากกว่า ซึ่งเป็นเหตุผลว่าทำไมจึงไม่ใช่ตัวเลือกแรกสำหรับการเชื่อมต่อแกนหลักหรือข้อต่อกลางแจ้งแบบเปลือย สามารถเชื่อถือได้มากเมื่อตัวเชื่อมต่อได้รับการผลิตอย่างดีและติดตั้งภายใต้การควบคุม แต่การควบคุมดังกล่าวจะต้องได้รับการดูแลในทุกจุดสิ้นสุด

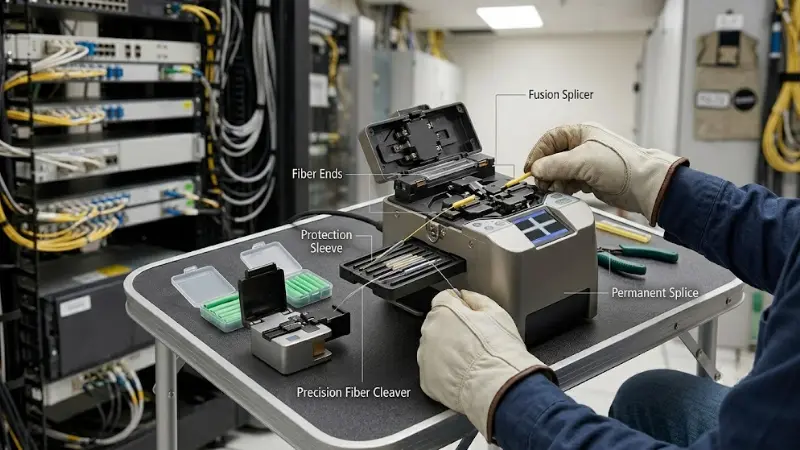

Fusion Splicing คืออะไร?
การประกบฟิวชั่นใช้ความร้อน ซึ่งโดยปกติจะมาจากส่วนโค้งไฟฟ้าในการหลอมและเชื่อมปลายเส้นใยทั้งสองให้เป็นเกลียวเส้นเดียวอย่างต่อเนื่องอย่างถาวร เครื่องต่อฟิวชันจะจัดเรียงแกน หลอมแกน และคุณปกป้องข้อต่อด้วยปลอกหด-ความร้อน เป็นวิธีการมาตรฐานสำหรับข้อต่อสายเคเบิลแบบถาวร -ตัวเชื่อมระยะไกล การปิดภายนอกอาคาร และระบบ-ที่มีประสิทธิภาพสูง หากคุณต้องการพื้นหลัง นี่คือคำอธิบายที่ลึกซึ้งยิ่งขึ้นการประกบฟิวชั่นใช้ทำอะไร.
ข้อดี
ประสิทธิภาพเป็นหัวข้อข่าว ข้อต่อที่หลอมละลายอย่างต่อเนื่องจะให้การสูญเสียการแทรกที่ต่ำมากและประสิทธิภาพการสะท้อนกลับที่ยอดเยี่ยม- และเนื่องจากกระจกถูกเชื่อมต่อเข้าด้วยกัน จึงไม่ต้องอาศัยกลไกล็อคเพื่อให้อยู่ในแนวเดียวกัน นั่นทำให้เป็นการเรียกร้องที่เหมาะสมสำหรับการเชื่อมโยงที่สำคัญ โครงสร้างพื้นฐานที่หนาแน่น แกนหลักโทรคมนาคม และสายเคเบิลภายนอกอาคาร ซึ่งประสิทธิภาพที่มั่นคงตลอดหลายปีที่ผ่านมามีความสำคัญมากกว่าระยะเวลาในการต่อประกบ
ข้อจำกัด
อุปสรรคคืออุปกรณ์และเวลา คุณต้องมีเครื่องต่อฟิวชัน มีดตัดที่แม่นยำ ปลอกป้องกัน เตาอบความร้อน และผู้ปฏิบัติงานที่ได้รับการฝึกอบรม ซึ่งจะเพิ่มต้นทุนล่วงหน้าและทำให้วิธีการนี้สะดวกน้อยลงสำหรับงานภาคสนามที่รวดเร็ว ข้อต่อที่หลอมละลายนั้นมีไว้เพื่อให้คงอยู่ถาวร หากเค้าโครงเปลี่ยนไป โดยทั่วไปคุณจะต้องตัด-ต่อต่อ และ-ป้องกันอีกครั้ง สำหรับการยุติ FTTH ขนาดเล็ก มักจะช้ากว่าการติดตั้งตัวเชื่อมต่อที่รวดเร็ว

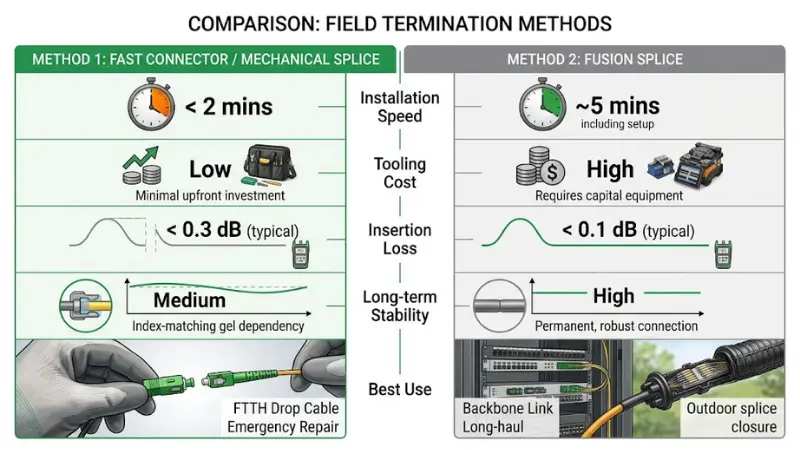

การประกบเชิงกลเทียบกับการประกบฟิวชั่น: การสูญเสีย ความน่าเชื่อถือ และต้นทุน
ความแตกต่างในทางปฏิบัติขึ้นอยู่กับการสูญเสียการมองเห็น ความเสถียร-ในระยะยาว การใช้เครื่องมือ และการสะท้อนกลับ เป็นข้อมูลอ้างอิงในการทำงานแนวทางการสูญเสียที่เผยแพร่โดยสมาคมใยแก้วนำแสง (FOA)มีประโยชน์: โดยทั่วไปแล้ว ตัวเชื่อมต่อฟิวชั่นโหมด-ตัวเดียวจะมีงบประมาณประมาณ 0.1–0.15 dB ในขณะที่ตัวเชื่อมต่อตัวต่อประกบเชิงกลก่อน-ขัดเงา-จะได้รับอนุญาตสูงสุดประมาณ 0.75 dB ภายใต้ค่าประมาณการสูญเสียของ TIA-568 ผลลัพธ์ของการเชื่อมต่อทางกลไกที่ดีมักจะอยู่ระหว่าง 0.2 ถึง 0.5 dB แต่การกระจายจะกว้างกว่าและขึ้นอยู่กับการแยกส่วนและความสะอาดเป็นอย่างมาก ถือว่าหมายเลขใดหมายเลขหนึ่งเป็นเป้าหมายในการตรวจสอบโดยการทดสอบ ไม่ใช่การรับประกัน
| ปัจจัย | ตัวเชื่อมต่อที่รวดเร็ว / ประกบเครื่องกล | ประกบฟิวชั่น |
|---|---|---|
| ความเร็วในการติดตั้ง | เร็ว; การตั้งค่าขั้นต่ำในสนาม | ช้าลง; การตั้งค่าอุปกรณ์และต่อ-รอบการประกบกัน |
| อุปกรณ์ที่จำเป็น | เปลื้องผ้า มีด มีด ชุดทำความสะอาด | เครื่องต่อเชือกฟิวชั่น มีด ปลอก เตาอบความร้อน |
| ระดับทักษะ | เส้นโค้งการเรียนรู้ที่สั้นลง | การฝึกอบรมและการฝึกฝนมากขึ้น |
| ค่าใช้จ่ายล่วงหน้า | ต้นทุนเครื่องมือต่ำ | ต้นทุนเครื่องมือสูง ต้นทุนต่อ-ข้อต่อต่อปริมาณลดลง |
| การสูญเสียการแทรกโดยทั่วไป | ตัวแปรที่สูงขึ้นและมากขึ้น (ประมาณ 0.2–0.75 dB) | ต่ำมาก (มักจะต่ำกว่า 0.1 dB) |
| การสะท้อนแสง/ความเสถียร | ดีเมื่อติดตั้งอย่างดี ไวต่อสิ่งแวดล้อม | ดีเยี่ยมและมั่นคงตามกาลเวลา |
| ทำซ้ำความยืดหยุ่น | ง่ายต่อการเปลี่ยนหรือเคลื่อนย้าย | ถาวร; จะต้องต่อ-ใหม่จึงจะเปลี่ยนแปลงได้ |
| ใช้ดีที่สุด | FTTH วางสาย ซ่อมด่วน งานชั่วคราวหรืองานเล็ก | แกนหลัก ลิงก์ระยะไกล- สำคัญ ภายนอก ลิงก์ถาวร |
ไม่มีวิธีใดที่ดีกว่าเสมอไป ตัวเชื่อมต่อที่รวดเร็วชนะด้วยความเร็วของสนาม ความสะดวก และต้นทุนเครื่องมือต่ำ การประกบฟิวชั่นชนะด้วยการสูญเสียต่ำและความน่าเชื่อถือถาวร
วิธีใดดีกว่าสำหรับการใช้งานที่แตกต่างกัน?

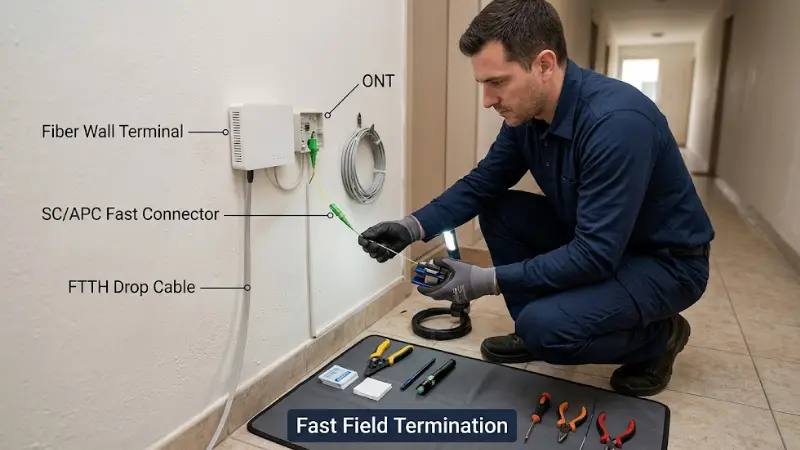

การติดตั้ง FTTH และการวางสายเคเบิล
สำหรับ FTTH ตัวเชื่อมต่อที่รวดเร็วมักเป็นตัวเลือกที่ใช้งานได้จริง ลองนึกภาพช่างเทคนิคคนหนึ่งทำงานในอาคารที่พักอาศัยหลาย-: หลายสิบแห่งสายดรอป FTTHการสิ้นสุดข้ามทางเดิน โถงยกระดับ และห้องสมาชิกในหนึ่งวัน การตั้งค่าตัวต่อฟิวชันที่ประตูทุกบานนั้นช้าและยุ่งยาก ขั้วต่อที่รวดเร็วของ SC/APC ที่จับคู่กับสายดรอปช่วยให้ทีมงานเสร็จสิ้นแต่ละจุดภายในไม่กี่นาทีและเดินหน้าต่อไป
การซ่อมแซมฉุกเฉินและการเชื่อมโยงชั่วคราว
เมื่อลิงก์เสียและบริการต้องกลับมาอย่างรวดเร็ว ตัวเชื่อมต่อแบบเร็วแบบกลไกจะกู้คืนอย่างรวดเร็วในขณะที่กำหนดการซ่อมแซมฟิวชันถาวร เช่นเดียวกับการทดสอบ การแก้ไขปัญหา และการเปลี่ยนแปลง-เครือข่ายระยะสั้นที่ความเร็วเหนือกว่าความถาวร
แบ็คโบนระยะไกล-และลิงก์ที่สำคัญ
สำหรับเส้นทางหลัก การปิดกลางแจ้ง และการเชื่อมต่อบริการที่สำคัญ การประกบฟิวชั่นเป็นตัวเลือกที่ดีกว่า ข้อต่อเหล่านี้ต้องการการสูญเสียที่ต่ำและเสถียร และต้องทนต่อการเปลี่ยนแปลงของอุณหภูมิและการจัดการเป็นเวลาหลายปี และข้อต่อที่หลอมละลายถาวรจะเหมาะสมกว่าตัวเชื่อมต่อภาคสนามมาก
การกระจายสินค้าภายในอาคารและเครือข่ายธุรกิจขนาดเล็ก
ในอาคารไม่ว่าจะวิธีใดก็สามารถใช้ได้ การวิ่งระยะสั้นที่มีการยุติอย่างรวดเร็วหลายครั้งมักนิยมใช้ตัวเชื่อมต่อที่รวดเร็ว ลิงก์หลักแบบถาวรหรืองบประมาณการสูญเสียที่เข้มงวดกว่าจะช่วยให้เกิดการหลอมรวม พิจารณาการโทรตามงบประมาณลิงก์ ขนาดโครงการ เครื่องมือที่มีอยู่ และความถี่ที่คุณคาดว่าจะได้รับการเชื่อมต่อ
จะเลือกตัวเชื่อมต่อที่รวดเร็วแบบไฟเบอร์ออปติกที่เหมาะสมได้อย่างไร
หากคุณเลือกใช้ขั้วต่อที่รวดเร็ว สเปคจะต้องตรงกับสายเคเบิลและระบบ ไม่เช่นนั้นประสิทธิภาพจะไม่สอดคล้องกัน
ประเภทตัวเชื่อมต่อ: SC, LC, FC หรือ ST
ตัวเชื่อมต่อที่รวดเร็วของ SC ครอง FTTH และเครือข่ายการเข้าถึง เวอร์ชัน LC ปรากฏในอุปกรณ์ที่มีความหนาแน่นสูงกว่า-และการแพตช์ FC และ ST นั้นพบเห็นได้ทั่วไปใน FTTH สมัยใหม่ แต่ยังคงปรากฏอยู่ในระบบดั้งเดิมและระบบอุตสาหกรรม จับคู่ตัวเชื่อมต่อกับอินเทอร์เฟซบนอะแดปเตอร์ ตัวแยก กล่องเทอร์มินัล หรือ ONT ที่จะเชื่อมต่อด้วย
ประเภทการขัด: UPC หรือ APC
อย่าผสม UPC และ APC แบบไม่ได้ตั้งใจ UPC มีหน้าด้านแบนหรือโดมเล็กน้อย APC ใช้ส่วนปลายที่ทำมุม ซึ่งมักจะระบุด้วยตัวเครื่องสีเขียว มุมจะสะท้อนแสงเล็ดลอดกลับเข้าไปในแผ่นหุ้ม แทนที่จะสะท้อนขึ้นไปบนเส้นใยโดยตรง ซึ่งจะทำให้สูญเสียการย้อนกลับ และมีความสำคัญในระบบ PON ที่การสะท้อนจากต้นน้ำทำให้เกิดความไม่เสถียร ที่มาตรฐานอินเทอร์เฟซออปติคัลของตัวเชื่อมต่อ IEC 61755กำหนดผลตอบแทน-คะแนนการสูญเสียที่อยู่เบื้องหลังนี้ และเกรด APC อยู่เหนือ UPC มาก สำหรับ FTTH และ PON นั้นขั้วต่อที่รวดเร็ว SC / APCเป็นค่าเริ่มต้นทั่วไป สำหรับการปะทั่วไป SC/UPC หรือ LC/UPC อาจเหมาะกับการออกแบบ หากตัวเลือก UPC- กับ - APC นั้นใหม่สำหรับคุณ ภาพรวมนี้ของความแตกต่างระหว่างการขัด PC, UPC และ APCคุ้มค่าที่จะอ่าน
ประเภทไฟเบอร์: โหมดเดี่ยวหรือมัลติโหมด
ขั้วต่อต้องตรงกับไฟเบอร์ ตัวเชื่อมต่อที่รวดเร็วโหมด-เดี่ยวจับคู่กับสายเคเบิลดรอปและเข้าถึงโหมด-เดียว ตัวเชื่อมต่อมัลติโหมดจะจับคู่กับมัลติไฟเบอร์ในระยะเวลาสั้นๆ ขององค์กรหรือศูนย์ข้อมูล การใช้ประเภทที่ไม่ถูกต้องจะทำให้ประสิทธิภาพการทำงานไม่ดีหรือเกิดความล้มเหลวโดยสิ้นเชิง ดังนั้นให้ยืนยันความแตกต่างระหว่างไฟเบอร์โหมดเดี่ยว-และมัลติโหมดก่อนที่คุณจะสั่งซื้อ
ความเข้ากันได้ของสายเคเบิล
ตรวจสอบว่าตัวเชื่อมต่อยอมรับโครงสร้างสายเคเบิลและเส้นผ่านศูนย์กลางของคุณ ไม่ว่าจะเป็นบัฟเฟอร์แน่น 0.9 มม.- สายเคเบิล 2.0 มม. หรือ 3.0 มม. หรือสายดรอป FTTH แบบแบน สำหรับ FTTH ความพอดีของสายเคเบิลแบบดรอป-เป็นสิ่งสำคัญ: ตัวเชื่อมต่อควรยึดสายเคเบิลไว้อย่างแน่นหนา เพื่อไม่ให้ไฟเบอร์เคลื่อนที่หลังการติดตั้ง
การสูญเสียการแทรกและการสูญเสียการส่งคืน
การสูญเสียการแทรกและการสูญเสียการส่งคืนคือตัวเลขที่ตัดสินว่าลิงก์นั้นตรงตามงบประมาณหรือไม่ อย่าเชื่อถือชื่อผลิตภัณฑ์เพียงอย่างเดียว อ่านเอกสารข้อมูลของซัพพลายเออร์ มาตรฐานการทดสอบ และกระบวนการควบคุมคุณภาพ- และขอตัวอย่างรายงานการทดสอบก่อนสั่งซื้อจำนวนมาก
การติดตั้งตัวเชื่อมต่อที่รวดเร็วของไฟเบอร์ออปติกทีละขั้นตอน-ทีละ-
คุณภาพของภาคสนาม ไม่ใช่เพียงผลิตภัณฑ์เพียงอย่างเดียว เป็นตัวกำหนด-ประสิทธิภาพการเชื่อมต่อทางกล ลำดับที่ทำซ้ำได้มีความสำคัญมากกว่าความเร็วดิบ สำหรับผลิตภัณฑ์-เวอร์ชันเฉพาะ ให้ทำตามคำแนะนำของผู้ผลิต และดูข้อมูลทั่วไปเหล่านี้ขั้นตอนการเชื่อมต่อโดยละเอียดสำหรับการเชื่อมต่อแบบรวดเร็ว.
- เปลื้องผ้า:ถอดแจ็คเก็ตและสารเคลือบออกตามความยาวที่ขั้วต่อต้องการ โดยใช้เครื่องปอกสายเคเบิลที่ถูกต้องเพื่อไม่ให้กระจกเสียหาย
- ทำความสะอาด:เช็ดเส้นใยเปล่าด้วยผ้าเช็ดทำความสะอาดไร้ขุย-และน้ำยาทำความสะอาดที่ได้รับอนุมัติ อย่าสัมผัสส่วนที่ทำความสะอาด
- ผ่า:ใช้มีดตัดที่คมและเหมาะสม และปรับความยาวของร่องให้ตรงกับข้อกำหนดของตัวเชื่อมต่อ ใบหน้าแบนและเหลี่ยมคือเป้าหมาย
- ตรวจสอบ:หลีกเลี่ยงการสัมผัสใบหน้าส่วนท้ายหลังการผ่า การแยกส่วนที่สะอาดและเป็นรูปสี่เหลี่ยมคือสิ่งที่ช่วยลดการสูญเสีย
- แทรก:ดันไฟเบอร์เข้าไปในตัวเชื่อมต่อจนสุดจนชิดกับต้นขั้ว จากนั้นจึงเข้ากลไกการล็อค
- ล็อคและแต่งตัว:ยึดแคลมป์รัดสายให้แน่นและหลีกเลี่ยงการโค้งงอใกล้ตัวเครื่อง
- ทดสอบ:ตรวจสอบการเชื่อมต่อก่อนที่คุณจะปิดกล่องหุ้ม

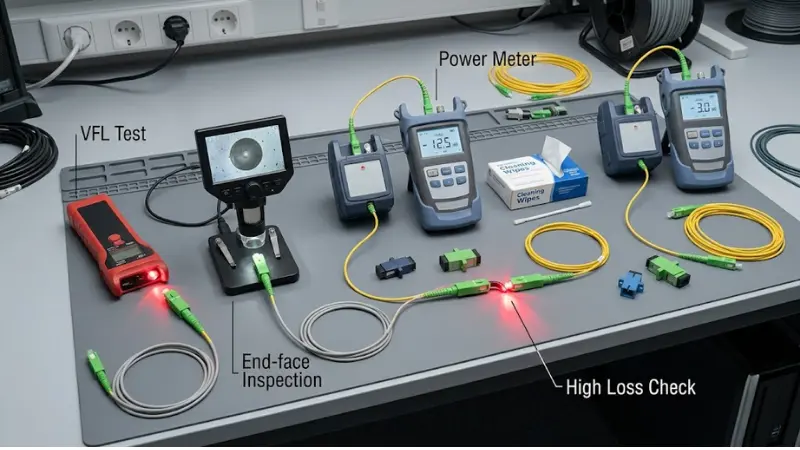

วิธีทดสอบ Fast Connector หลังการติดตั้ง
การตรวจพินิจเพียงอย่างเดียวไม่เพียงพอ อย่างน้อยที่สุด ให้ใช้เครื่องระบุตำแหน่งข้อบกพร่องด้วยภาพ (VFL) เพื่อยืนยันความต่อเนื่อง และเผยให้เห็นเบาะนั่งที่ไม่ดีหรือโค้งงอหักศอกว่าเป็นรอยรั่วที่สว่างสดใส ใช้มิเตอร์วัดพลังงานแสงพร้อมแหล่งกำเนิดแสงเพื่อวัด-การสิ้นสุดการขาดทุน-โดยเทียบกับงบประมาณลิงก์ของคุณ และใช้ OTDR กับลิงก์ที่ยาวกว่าหรือมีการโต้แย้งเพื่อค้นหาเหตุการณ์ที่สูญเสียสูง- ตรวจสอบผิวหน้าส่วนปลายที่เชื่อมต่อด้วยกล้องจุลทรรศน์แบบไฟเบอร์เมื่อผลลัพธ์ดูไม่ชัดเจน บันทึกการอ่าน; ตัวเลขการสูญเสียที่บันทึกไว้คือสิ่งที่บอกคุณถึงการยกเลิกที่ผ่านไป ไม่ใช่ข้อเท็จจริงที่ว่ามันคลิกเข้าที่
การแก้ไขปัญหาการสูญเสียการแทรกสูงบนตัวเชื่อมต่อที่รวดเร็ว
เมื่อขั้วต่อที่เพิ่งจบใหม่อ่านค่าได้สูง ให้ทำงานจากสาเหตุที่พบบ่อยที่สุดไปหาน้อยที่สุดก่อนที่คุณจะตัดสิ่งใด:
- สิ้นสุด-การปนเปื้อนบนใบหน้า:สาเหตุสำคัญ ตรวจสอบและทำความสะอาดหน้าคู่และอะแดปเตอร์ จากนั้น-ทำการวัดอีกครั้ง
- ความแตกแยกที่ไม่ดี:รอยแยกที่ทำมุมหรือบิ่นทำให้เกิดช่องว่างหรือกระจาย -แยกออกและ-ยุติอีกครั้ง
- ใต้-ไฟเบอร์ที่แทรก:ถ้าเส้นใยไปไม่ถึงต้นขั้ว ตัวล็อคอาจถูกปิดในอากาศ ปรับที่นั่งใหม่-
- งอหรือเครียดที่ร่างกาย:คลายการโค้งงอที่แน่นหนาและตรวจสอบแคลมป์รัดสาย
- โปแลนด์หรือไฟเบอร์ไม่ตรงกัน:ยืนยันว่าคุณไม่ได้จับคู่ UPC กับ APC หรือโหมดเดี่ยว-กับมัลติโหมด
หากการสูญเสียยังคงไม่เป็นไปตามข้อกำหนดหลังจากทำความสะอาด-และ-ตรวจสอบอีกครั้ง ให้เปลี่ยนตัวเชื่อมต่อ สำหรับอาการของเครือข่ายที่กว้างขึ้นนอกเหนือจากข้อต่อเดียว โปรดดูคู่มือนี้การแก้ไขปัญหาเครือข่ายไฟเบอร์ทั่วไปช่วยแยกแยะว่าจริงๆ แล้วปัญหาอยู่ที่จุดใด
ข้อผิดพลาดทั่วไปเมื่อใช้ตัวเชื่อมต่อไฟเบอร์ออปติกแบบเร็ว
ความล้มเหลวในสนามส่วนใหญ่จะย้อนกลับไปถึงข้อผิดพลาดในการเตรียมการเล็กๆ น้อยๆ เช่น รอยแยกที่ไม่สม่ำเสมอหรือเป็นมุมที่ทำให้เกิดการสูญเสีย ใบหน้าสกปรกจากฝุ่น น้ำมัน หรือลายนิ้วมือ ประเภทตัวเชื่อมต่อไม่ถูกต้อง เช่น UPC ที่จำเป็นต้องใช้ APC สายเคเบิล-เส้นผ่านศูนย์กลางไม่ตรงกันซึ่งทำให้ไฟเบอร์เคลื่อนที่ได้ โน้มตัวไปใกล้ลำตัวเกิน-; และข้ามการทดสอบทางแสง การหลีกเลี่ยงค่าใช้จ่ายเหล่านี้ไม่มีค่าใช้จ่ายใดๆ นอกจากวินัย และความแตกต่างระหว่างตัวเชื่อมต่อที่รวดเร็วที่มีประสิทธิภาพกับตัวเชื่อมต่อที่ดึงงบประมาณลิงก์ลงอย่างเงียบๆ
รายการตรวจสอบการจัดซื้อ B2B สำหรับตัวเชื่อมต่อไฟเบอร์ออปติกที่รวดเร็ว
สำหรับการจัดซื้อ เป้าหมายคือความสม่ำเสมอของแบทช์ ไม่ใช่แค่ราคาต่อหน่วยที่ต่ำ ก่อนสั่งซื้อจำนวนมาก โปรดยืนยัน:
- ตัวเลขเอกสารข้อมูล:ระบุการสูญเสียการแทรกและการสูญเสียการส่งคืน โดยมีชื่อมาตรฐานการทดสอบและเงื่อนไข
- การจับคู่ตัวเชื่อมต่อและการขัดเงา:SC/LC/FC และ UPC/APC ถูกต้องสำหรับระบบของคุณและกล่องเทอร์มินัลไฟเบอร์อะแดปเตอร์หรือตัวแยกสัญญาณที่เชื่อมต่อด้วย
- ความเข้ากันได้ของสายเคเบิล:รองรับเส้นผ่านศูนย์กลางและโครงสร้างของสายเคเบิลที่หล่น-ได้อย่างแม่นยำด้วยแคลมป์ยึดที่ปลอดภัย
- การทดสอบตัวอย่าง:ขอตัวอย่างและรายงานผลการทดสอบ และตรวจสอบการสูญเสียภายใน-บริษัทก่อนที่จะส่งปริมาณ
- ความสอดคล้องและการตรวจสอบแบทช์:ถามว่าซัพพลายเออร์ควบคุมคุณภาพปลอกโลหะและ-รูปทรงหน้าตัดในล็อตต่างๆ อย่างไร
- บรรจุภัณฑ์ MOQ และเวลานำ:ยืนยันบรรจุภัณฑ์ป้องกัน ปริมาณการสั่งซื้อขั้นต่ำ และการจัดส่งจริงสำหรับการเปิดตัวของคุณ
หากคุณกำลังจัดหารายการวัสดุทั้งหมดแทนที่จะจัดหาตัวเชื่อมต่อเพียงอย่างเดียว ให้ดำเนินการดังนี้คู่มือการจัดซื้อส่วนประกอบแบบพาสซีฟ FTTHครอบคลุมถึงวิธีที่ตัวเชื่อมต่อ ตัวแยก และกล่องหุ้มประกอบเข้าด้วยกัน สำหรับสถาปัตยกรรม PON ให้กำหนดขนาดด้วยตัวแยก PLCอยู่เคียงข้างตัวเชื่อมต่อ ดังนั้นงบประมาณการสูญเสียตั้งแต่ต้นจนจบ-ถึง-จึงปิดลง
คำถามที่พบบ่อย
ขั้วต่อแบบรวดเร็วของไฟเบอร์ออปติกเหมือนกับการต่อแบบกลไกหรือไม่
ไม่อย่างแน่นอน ตัวเชื่อมต่อที่รวดเร็วคือผลิตภัณฑ์ตัวเชื่อมต่อ การประกบเชิงกลเป็นวิธีการจัดตำแหน่งที่หลายๆ วิธีใช้ภายใน พวกมันมีความสัมพันธ์กันอย่างใกล้ชิดแต่ใช้คำที่เปลี่ยนไม่ได้: ตัวเชื่อมต่อคือฮาร์ดแวร์ ส่วนประกบเชิงกลคือวิธีที่เชื่อมต่อไฟเบอร์ภายใน
การประกบฟิวชั่นดีกว่าการประกบเชิงกลหรือไม่?
สำหรับลิงก์ถาวร-การสูญเสียต่ำและมีความเสถียรสูง- ใช่ สำหรับการติดตั้งที่รวดเร็ว ต้นทุนเครื่องมือที่ลดลง และความสะดวกสบายในภาคสนาม ขั้วต่อแบบกลไกจะเหมาะสมกว่า คำตอบที่ถูกต้องนั้นขึ้นอยู่กับงบขาดทุนและค่าข้อต่อต้องถาวรแค่ไหน
ฉันต้องใช้เครื่องมืออะไรบ้างในการติดตั้งตัวเชื่อมต่อแบบรวดเร็วใยแก้วนำแสง
เครื่องปอกปลอกหุ้มและเคลือบขนาดสำหรับสายไฟของคุณ มีดตัด-คุณภาพสูง ชุดทำความสะอาดที่มีผ้าเช็ดทำความสะอาดไร้ขุย-และตัวทำละลายที่ผ่านการรับรอง และเครื่องมือทดสอบ เช่น VFL หรือมิเตอร์วัดกำลังแบบออปติคอล ไม่จำเป็นต้องใช้ตัวต่อฟิวชัน ซึ่งเป็นเหตุผลหลักที่ทีมงานเลือกวิธีนี้
เหตุใดตัวเชื่อมต่อที่รวดเร็วบางครั้งจึงแสดงการสูญเสียการแทรกสูง
โดยปกติแล้วจะมีผิวหน้าด้านที่สกปรกหรือรอยแยกที่ไม่ดี มักจะไม่ค่อยมีไฟเบอร์แทรกอยู่ข้างใต้ การโค้งงอที่แน่นหนา หรือ UPC/APC หรือโหมดเดี่ยว-/มัลติโหมดไม่ตรงกัน ทำความสะอาดและตรวจสอบก่อน -แยกออกใหม่หากจำเป็น และ-วัดอีกครั้งก่อนที่จะเปลี่ยนตัวเชื่อมต่อ
ตัวเชื่อมต่อที่รวดเร็วสามารถแทนที่การประกบฟิวชั่นได้หรือไม่
สำหรับสายดรอป FTTH งานเสริม-ของสมาชิก และการซ่อมชั่วคราว มักจะใช่ สำหรับกระดูกสันหลัง การลากยาว- และข้อต่อกลางแจ้งที่สูญเสียงบประมาณและความมั่นคงในระยะยาว-เป็นสิ่งสำคัญ การประกบฟิวชั่นยังคงเป็นทางเลือกที่ปลอดภัยกว่า
ฉันจะทดสอบตัวเชื่อมต่อที่รวดเร็วหลังการติดตั้งได้อย่างไร
ตรวจสอบความต่อเนื่องด้วย VFL วัดการสูญเสียตั้งแต่ต้นจนจบ-ถึง-ด้วยเครื่องวัดกำลังแสงโดยเทียบกับงบประมาณในลิงก์ของคุณ ใช้ OTDR บนลิงก์ที่ยาวกว่า และตรวจสอบส่วนหน้าด้วยกล้องจุลทรรศน์แบบไฟเบอร์ หากค่าที่อ่านได้ดูเล็กน้อย บันทึกผลลัพธ์เพื่อให้การสิ้นสุดได้รับการบันทึกไว้ว่าผ่าน
ตัวเชื่อมต่อที่รวดเร็วเชื่อถือได้สำหรับ FTTH และใช้งานได้กับไฟเบอร์โหมดเดี่ยว-หรือไม่
ใช่ ทั้งสองจะนับเมื่อมีการควบคุมข้อกำหนดและการติดตั้ง ตัวเชื่อมต่อที่รวดเร็วจำนวนมาก โดยเฉพาะประเภท SC/APC สำหรับ PON และ FTTH ได้รับการออกแบบมาสำหรับไฟเบอร์โหมดเดี่ยว- ตรวจสอบประเภทไฟเบอร์ การขัดเงา และเส้นผ่านศูนย์กลางของสายเคเบิลก่อนการติดตั้ง
ตัวเชื่อมต่อที่รวดเร็วของไฟเบอร์ออปติกสามารถนำกลับมาใช้ซ้ำได้หรือไม่?
ขึ้นอยู่กับการออกแบบตัวเชื่อมต่อ หลายอย่างไม่แนะนำให้ใช้ซ้ำ โครงสร้างบางอย่างสามารถถอดออกหรือเปลี่ยนได้ แต่ไม่ควรติดตั้งขั้วต่อที่เสียหายหรือปนเปื้อนใหม่ หากคุณสนใจเกี่ยวกับประสิทธิภาพของการเชื่อมต่อที่เสถียร
บทสรุป
ตัวเชื่อมต่อที่รวดเร็วและการประกบฟิวชั่นช่วยแก้ปัญหาที่แตกต่างกัน เข้าถึงตัวเชื่อมต่อที่รวดเร็วเมื่อคุณต้องการยุติ FTTH อย่างรวดเร็ว วาง-งานสายเคเบิล ซ่อมแซมฉุกเฉิน หรือ-โซลูชันเครื่องมือเหลือน้อย เข้าถึงการประกบฟิวชั่นเมื่อลิงก์จะต้องถาวร สูญเสียต่ำ- และมีเสถียรภาพบนเส้นทางหลักหรือกลางแจ้ง สำหรับการจัดซื้อ ให้จับคู่ประเภทตัวเชื่อมต่อ การขัดเงา ประเภทไฟเบอร์ เส้นผ่านศูนย์กลางของสายเคเบิล และตัวเลขการสูญเสียที่ทดสอบกับสถานการณ์จริงของคุณ และตรวจสอบตัวอย่างก่อนซื้อในปริมาณมาก
