อธิบายกล่องเทอร์มินัลไฟเบอร์: ส่วนประกอบ ประเภท และวิธีการเลือกกล่องที่เหมาะสม

กล่องเทอร์มินัลไฟเบอร์ (FTB) เป็นกล่องขนาดกะทัดรัดที่เข้าปลาย ประกบ และจัดระเบียบสายเคเบิลไฟเบอร์ออปติกที่จุดสิ้นสุดของการเดินสายเคเบิลโดยจะเชื่อมต่อเส้นใยที่เข้ามาเข้ากับผมเปียผ่านการประกบฟิวชั่น จากนั้นจึงกำหนดเส้นทางผมเปียเหล่านั้นไปยังพอร์ตอะแดปเตอร์ที่มีสายแพตช์เสียบอยู่ ผู้ซื้อส่วนใหญ่ไม่มีปัญหากับคำจำกัดความนี้ พวกเขาประสบปัญหากับการเลือกประเภท จำนวนพอร์ต รูปแบบอะแดปเตอร์ และระดับการป้องกันที่ถูกต้องสำหรับสภาพแวดล้อมการติดตั้งเฉพาะ - และนั่นคือจุดเริ่มต้นของปัญหาการปรับใช้ที่หลีกเลี่ยงได้ส่วนใหญ่

คู่มือนี้มุ่งเน้นไปที่การตัดสินใจที่สำคัญจริงๆ เมื่อระบุและติดตั้งกล่องเทอร์มินัลไฟเบอร์ แทนที่จะทำซ้ำข้อมูลพื้นฐานที่คุณจะพบในเอกสารข้อมูลผลิตภัณฑ์ใดๆ

จริงๆ แล้วมีอะไรอยู่ภายในกล่องเทอร์มินัลไฟเบอร์

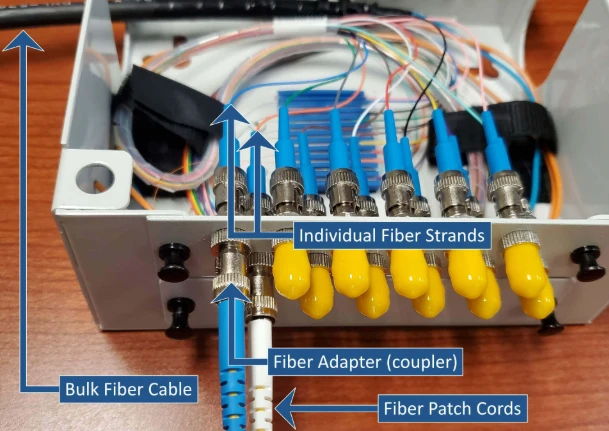

ทุก FTB โดยไม่คำนึงถึงยี่ห้อหรือรุ่น จะมีกลุ่มการทำงานสามกลุ่ม ที่อยู่อาศัยให้การปกป้องทางกายภาพและสิ่งแวดล้อม ถาดต่อประกบจะจัดการรอยต่อฟิวชั่นระหว่างสายเคเบิลไฟเบอร์และผมเปียไฟเบอร์ออปติก. และแผงอะแดปเตอร์จะแสดงพอร์ตเชื่อมต่อไปยังโลกภายนอก

วัสดุตัวเรือนขึ้นอยู่กับสภาพแวดล้อมในการติดตั้ง โดยทั่วไปคอยล์เย็นจะใช้วัสดุผสม ABS หรือ PC+ABS: น้ำหนักเบา-หน่วงไฟ และราคาไม่แพง หน่วยกลางแจ้งต้องใช้โพลีเมอร์ที่มีความเสถียรต่อรังสียูวี-พร้อมปะเก็นยาง-หรือเหล็กแผ่นรีดเย็น-ที่มีการเคลือบสเปรย์ไฟฟ้าสถิต ความแตกต่างไม่ใช่เครื่องสำอาง กล่อง ABS ระดับ-ในอาคารที่ติดตั้งอยู่บนผนังด้านนอกจะเริ่มเกิดรอยชอล์กและแตกร้าวภายใน 18 เดือน-ในบริเวณที่แสงแดดส่องถึง และเมื่อปิดผนึกล้มเหลว ความชื้นจะไปถึงถาดประกบกัน เมื่อถึงจุดนั้นกล่องไม่ได้ปกป้องอะไรเลย

ถาดประกบคือบริเวณที่เกิดงานออพติคอลจริง เส้นใยเคเบิลจะถูกปอก ผ่าออก และต่อแบบฟิวชั่นกับเส้นใยหางเปียภายในตัวยึดประกบแต่ละอัน เส้นใยส่วนเกินจะขดเป็นวงจัดเก็บ ตัวเลขสองตัวมีความสำคัญในที่นี้: จำนวนรอยต่อที่ถาดสามารถรองรับได้ และช่องเส้นทางบังคับใช้รัศมีโค้งงอขั้นต่ำหรือไม่ ไฟเบอร์โหมดเดี่ยว G.652D มาตรฐานต้องมีรัศมีโค้งงออย่างน้อย 30 มม. เส้นใย G.657A2 ที่ไม่ไวต่อการโค้งงอนั้นทนทานได้เพียง 10 มม. ซึ่งเป็นเหตุผลว่าทำไมจึงกลายเป็นค่าเริ่มต้นในการออกแบบ FTB ที่มีพื้นที่จำกัด- ถาดที่บังคับเส้นใยให้โค้งงอแน่นกว่าตัวรองรับประเภทไฟเบอร์จะทำให้เกิดการสูญเสีย Macrobend - การสูญเสียที่ปรากฏบนการติดตาม OTDR แต่แทบจะเป็นไปไม่ได้เลยที่จะแก้ไขโดยไม่ต้อง-ต่อประกบใหม่

แผงอะแดปเตอร์ถืออะแดปเตอร์ไฟเบอร์ออปติก- ซ็อกเก็ตที่รับสายแพทช์จากอุปกรณ์ดาวน์สตรีม อะแดปเตอร์ SC/APC เป็นมาตรฐานสำหรับเครือข่าย FTTH และ PON เนื่องจากการขัดเงาแบบมุม 8 องศาทำให้การสูญเสียการส่งคืนต่ำกว่า −60 dB ซึ่งมีความสำคัญต่อคุณภาพการส่งสัญญาณอัปสตรีม อะแดปเตอร์ LC มีอิทธิพลเหนือสภาพแวดล้อมของศูนย์ข้อมูลที่ความหนาแน่นของพอร์ตเป็นลำดับความสำคัญ การผสมประเภทอะแดปเตอร์ภายใน FTB เดียวสามารถทำได้ในทางเทคนิคกับอะแดปเตอร์ไฮบริด แต่จะสร้างความสับสนระหว่างการบำรุงรักษา และควรหลีกเลี่ยง เว้นแต่จะมีเหตุผลทางเทคนิคที่ชัดเจน หากคุณไม่แน่ใจว่าเว็บไซต์ของคุณต้องการระบบนิเวศของตัวเชื่อมต่อใด ให้แยกย่อยของตัวเชื่อมต่อไฟเบอร์ออปติกทั่วไปสี่ประเภทครอบคลุมการแลกเปลี่ยน

ประเภทของกล่องเทอร์มินัลไฟเบอร์ - และเวลาที่แต่ละกล่องสมเหตุสมผล

การจำแนกประเภท FTB นั้นไม่ซับซ้อน แต่การเลือกที่ผิดสำหรับสภาพแวดล้อมถือเป็นข้อผิดพลาดในการจัดซื้อที่พบบ่อยที่สุดประการหนึ่ง นี่คือสิ่งที่แยกประเภทหลักในทางปฏิบัติ ไม่ใช่แค่ในทางทฤษฎี

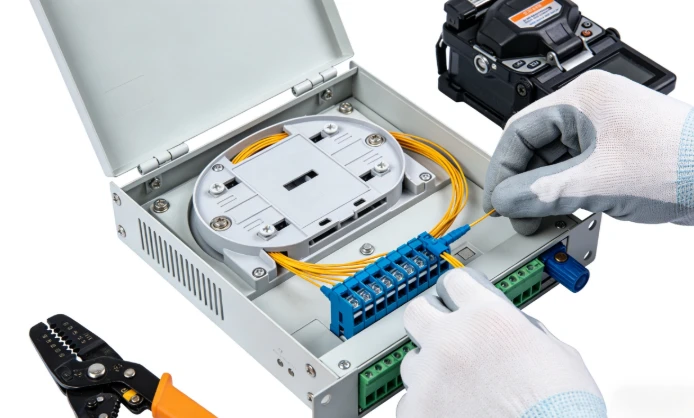

FTB แบบติดผนัง-เป็นส่วนสำคัญของ FTTH และการใช้งาน-สำนักงานขนาดเล็ก ยึดติดกับผนังหรือนั่งอยู่ในตู้จ่ายไฟ-ที่อ่อนแอ รองรับแกนไฟเบอร์ 2 ถึง 24 แกน และใช้ฝาเปิด-แบบเปิดหรือถอดออกได้ การติดตั้งใช้เวลา - นาที - สกรูสองถึงสี่ตัวและเคเบิลแกลนด์ - ซึ่งเป็นเหตุผลว่าทำไมจึงได้รับการระบุไว้ในการเปิดตัวที่พักอาศัยที่มีปริมาณสูง- โดยที่ต้นทุนค่าแรงต่อ-ต่อหน่วยต้องอยู่ในระดับต่ำ ข้อดีคือพื้นที่ถาดประกบที่จำกัด: หากคุณต้องการรวมตัวแยก PLC หรือจัดการมากกว่า 24 คอร์ กล่องติดผนัง-จะแน่นไปด้วยผู้คนอย่างรวดเร็ว

FTB แบบติดตั้งบนชั้นวาง-ไปยังชั้นวางมาตรฐานขนาด 19- นิ้วในศูนย์ข้อมูล สำนักงานกลาง และที่พักโทรคมนาคม พวกมันเลื่อนออกเพื่อการเข้าถึงแบบประกบ ให้ความหนาแน่นของพอร์ตที่สูงขึ้น (24, 48, มากถึง 96 ไฟเบอร์) และรองรับทั้งสถาปัตยกรรมการเชื่อมต่อข้ามและการเชื่อมต่อระหว่างกัน ต้นทุนเพิ่มเติมต่อหน่วยเป็นสิ่งที่สมเหตุสมผลในสภาพแวดล้อมที่ระเบียบวินัยในการจัดการสายเคเบิลและความสามารถในการปรับขนาดในอนาคตมีมากกว่าราคาของตู้

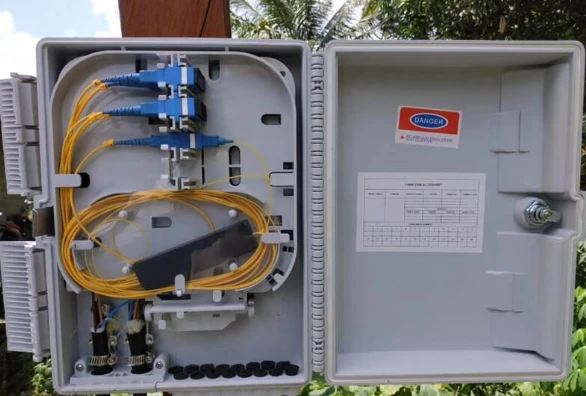

FTB กลางแจ้งถูกสร้างขึ้นสำหรับการติดตั้ง-เสาหรือผนังภายนอก- ปะเก็นปิดผนึก เปลือกป้องกันรังสียูวี- ฮาร์ดแวร์ป้องกันการกัดกร่อน- และความทนทานต่ออุณหภูมิในการทำงานตั้งแต่ประมาณ −40 องศาถึง +75 องศา การจัดอันดับ IP เป็นข้อกำหนดที่สำคัญที่สุดข้อเดียวที่นี่ - และเป็นหนึ่งในข้อกำหนดที่ตัดสินผิดบ่อยที่สุด กล่องที่ได้รับมาตรฐาน IP54 ใช้งานได้ในบริเวณทางเดินที่มีหลังคาบัง เสาข้างทางหลวงชายฝั่งต้องมี IP68 การระบุตามป้ายกำกับ ("การจัดอันดับกลางแจ้ง") แทนตามเงื่อนไขของไซต์จริงคือวิธีที่กล่องล้มเหลวในฟิลด์

FTB บนเดสก์ท็อปเป็นอุปกรณ์พกพาน้ำหนักเบาสำหรับสภาพแวดล้อมการทดสอบ สถานีต่อประกบชั่วคราว หรือไซต์ขนาดเล็กที่ไม่สามารถติดตั้งแบบถาวรได้ พวกเขาเสียสละการคุ้มครองสิ่งแวดล้อมเพื่อความสะดวก

การอ้างอิงการเลือกด่วน

หลักการทั่วไปที่เป็นประโยชน์: ใส่กล่องให้เหลือประมาณ 60–70% ของความจุในวันแรก พื้นที่ว่างที่เหลือจะดูดซับการเติบโตในอนาคตโดยไม่ต้องเปลี่ยนตู้ทั้งหมด

คำแนะนำ "อย่า" บางประการช่วยประหยัดเงินได้มากกว่าแผนภูมิการเลือกใดๆ อย่าใช้ FTB แบบติดผนังหากคุณทราบอยู่แล้วว่าตัวแยก PLC จำเป็นต้องพอดีกับภายใน - พื้นที่ถาดจะเหลือน้อยที่สุด อย่าถือว่า IP65 ครอบคลุมพื้นที่กลางแจ้งทุกแห่ง การยึดเสาแบบเปลือยและตำแหน่งชายฝั่งต้องมี IP68 และอย่าใช้อะแดปเตอร์ LC เป็นค่าเริ่มต้นเพียงเพราะมีขนาดเล็กกว่าหากส่วนที่เหลือของไซต์สร้างขึ้นโดยมี SC/APC - ตัวเชื่อมต่อที่ไม่ตรงกันจะมีค่าใช้จ่ายในการแก้ไขมากกว่าความหนาแน่นที่เพิ่มขึ้น

ข้อผิดพลาดในการเลือกกล่องเทอร์มินัลไฟเบอร์ทั่วไป

ปัญหา FTB ส่วนใหญ่ไม่ได้เกิดจากฮาร์ดแวร์ที่มีข้อบกพร่อง มีสาเหตุมาจากข้อผิดพลาดด้านข้อมูลจำเพาะที่เกิดขึ้นก่อนสั่งซื้อกล่อง ข้อผิดพลาดสี่ประการเกิดขึ้นซ้ำแล้วซ้ำเล่า

การเลือกประเภทอะแดปเตอร์โดยไม่ตรวจสอบสินค้าคงคลังของสายแพตช์ที่มีอยู่ในโครงการที่ทีมหนึ่งระบุ FTB และสายแพตช์ถูกสั่งโดยอีกทีมหนึ่ง เหตุการณ์นี้จะผิดพลาดบ่อยกว่าที่ควรจะเป็น แผงอะแดปเตอร์ SC/APC จะไม่มีประโยชน์หากไซต์มีลิ้นชักที่เต็มไปด้วยจัมเปอร์ SC/UPC อยู่แล้ว ปลอกโลหะขัดเงาที่ทำมุม-และแบน-จะจับคู่กันทางกายภาพ แต่ช่องว่างอากาศที่อินเทอร์เฟซจะสร้างการสะท้อนกลับที่ทำให้ประสิทธิภาพการทำงานของอัปสตรีม PON ลดลง ตรวจสอบระบบนิเวศของตัวเชื่อมต่อก่อนที่จะล็อคในแผงอะแดปเตอร์

การเลือกกล่องกลางแจ้งตามป้ายกำกับการตลาดแทนการจัดอันดับ IP จริง"พิกัดกลางแจ้ง" ไม่ใช่คลาส IP กล่องที่ติดป้ายกำกับ "กลางแจ้ง" อาจมีระดับ IP54 ซึ่งหมายความว่าสามารถทนน้ำที่กระเด็นใส่ได้ แต่ไม่สามารถทนฝนตกต่อเนื่องหรือล้างด้วยแรงดันได้ หากสถานที่ติดตั้งสัมผัสกับสภาพอากาศ ให้ตรวจสอบหมายเลข IP เฉพาะกับเงื่อนไขที่กล่องเผชิญจริง - ไม่ใช่เงื่อนไขที่แผ่นข้อมูลจำเพาะกำหนด

ประเมินความจุพอร์ตสำรองต่ำไปกล่อง 12- แกนมีราคาแพงกว่ากล่อง 8- แกนเล็กน้อย การเปลี่ยนกล่อง 8- แกนเป็นกล่อง 12 แกนในสองปีต่อมา ซึ่งรวมถึงม้วนรถบรรทุก การต่อต่อใหม่ และการหยุดทำงาน มีค่าใช้จ่ายมากกว่าส่วนต่างของราคาหลายเท่า ข้อมูลจำเพาะสำหรับการเติบโต

ละเว้นความเข้ากันได้ของฟอร์มแฟคเตอร์ของตัวแยกหากแผนการปรับใช้เรียกร้องให้มีการบูรณาการตัวแยกแสง PLCภายในกล่องเทอร์มินัล เค้าโครงถาดประกบกันและความลึกของกล่องหุ้มจะต้องรองรับโมดูลตัวแยกสัญญาณ - ซึ่งโดยทั่วไปจะเป็นท่อขนาดเล็ก-หรือฟอร์มแฟคเตอร์คาสเซ็ต ABS ไม่ใช่ทุก FTB ที่ได้รับการออกแบบมาเพื่อสิ่งนี้ ตรวจสอบขนาดภายในและการกำหนดค่าถาดก่อนที่จะสมมติว่าตัวแยกสัญญาณจะพอดี

การรวมตัวแยก PLC ภายในกล่องเทอร์มินัลไฟเบอร์

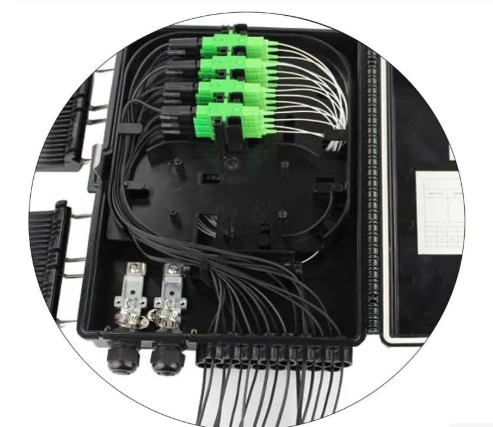

ขณะนี้ตัวดำเนินการ FTTH จำนวนมากได้รวมฟังก์ชันการแยกและฟังก์ชันการสิ้นสุดไว้ในตู้เดียวกัน แทนที่จะเดินสายไฟเบอร์จากตู้แยกแยกไปยังกล่องเทอร์มินัลดาวน์สตรีม ตัวแยกจะวางอยู่บนถาดประกบ FTB โดยตรง ไฟเบอร์เคเบิลป้อนเชื่อมต่อกับอินพุตตัวแยก เอาต์พุตตัวแยกสัญญาณแต่ละตัวจะถูกเชื่อมต่อแบบฟิวชั่นเข้ากับผมเปียที่สิ้นสุดบนแผงอะแดปเตอร์ สมาชิกเชื่อมต่อผ่านสายเคเบิลแบบหล่นที่เสียบเข้ากับอะแดปเตอร์ที่แผงด้านหน้า-

วิธีนี้ได้ผลเนื่องจากตัวแยก PLC มีความยาวคลื่น-ไม่ขึ้นกับย่านความถี่การทำงาน 1260–1650 นาโนเมตร FTB ในตัวเดียวสามารถรองรับ GPON ดาวน์สตรีมที่ 1490 นาโนเมตร อัปสตรีมที่ 1310 นาโนเมตร และการซ้อนทับวิดีโอ RF ที่ 1550 นาโนเมตรพร้อมกัน ไม่จำเป็นต้องใช้ฮาร์ดแวร์กรองเพิ่มเติม

โครงที่น้อยลงหมายถึงจุดต่อที่น้อยลง เส้นทางไฟเบอร์ที่สั้นลง และเอกสารประกอบที่ง่ายขึ้น - งานติดตั้งน้อยลง การบำรุงรักษาต่อเนื่องน้อยลง ข้อจำกัดคือขนาดตู้: แบบติดผนัง-กล่องเทอร์มินัลใยแก้วนำแสงด้วยตัวแยกขนาด 1×8 ทำให้มีพื้นที่จัดเก็บไฟเบอร์สำรองจำกัด การติดตั้งจึงต้องสะอาด ในโครงการที่ต้องยืนยันจำนวนพอร์ต รูปแบบอะแดปเตอร์ และการรวมตัวแยกเข้าด้วยกัน เค้าโครงกล่องมีความสำคัญมากกว่าความจุพาดหัวบนแผ่นข้อมูล สำหรับกลไกโดยละเอียดเกี่ยวกับวิธีที่สัญญาณส่งผ่านกล่องหุ้มเหล่านี้ โปรดดูคำแนะนำทางเทคนิคนี้กล่องเทอร์มินัลใยแก้วนำแสงทำงานอย่างไรครอบคลุมเส้นทางสัญญาณภายใน

แนวทางปฏิบัติในการติดตั้งและบำรุงรักษาที่สำคัญจริงๆ

ขั้นตอนการติดตั้งสองขั้นตอนทำให้เกิดปัญหาในฟิลด์ส่วนใหญ่ และสามารถหลีกเลี่ยงทั้งสองขั้นตอนได้

ประการแรกคือการประกบที่ปนเปื้อน ปลายไฟเบอร์สกปรกทำให้เกิดการสูญเสียการแทรกส่วนเกิน 0.3–0.5 dB ต่อรอยต่อ - เพียงพอที่จะดันลิงก์ PON ส่วนขอบให้ต่ำกว่าเกณฑ์ความไวของตัวรับ ทำความสะอาดปลายไฟเบอร์ทุกด้านด้วยผ้าเช็ดทำความสะอาดไร้ขุย-และ IPA ก่อนทำการแยก ตรวจสอบด้วยกล้องจุลทรรศน์แบบไฟเบอร์หลังการผ่า หากมองเห็นการปนเปื้อนใดๆ ให้ทำความสะอาดและ-แยกออก เวลาที่ใช้ในขั้นตอนนี้ไม่สำคัญเลยเมื่อเทียบกับเวลาที่ใช้ในการแก้ไขปัญหารอยต่อที่สูญเสียสูง-หลังจากปิดผนึกกล่องแล้ว

ประการที่สองคือแรงบิดของต่อมสายเคเบิล การขันแน่นเกินไป-จะทำให้ปลอกสายเคเบิลเสียหายและเน้นเส้นใยที่อยู่ภายใน การขันให้แน่นน้อยกว่า-ช่วยให้ความชื้นซึมเข้าไปได้เป็นเวลาหลายเดือน ปฏิบัติตามค่าแรงบิดที่ระบุของผู้ผลิต นี่ไม่ใช่ขั้นตอนที่ "ขันมือบวกอีกนิด" แทนประแจทอร์คได้

สำหรับการบำรุงรักษาอย่างต่อเนื่อง กล่องเทอร์มินัลไฟเบอร์เป็นแบบพาสซีฟและต้องการการดูแลเพียงเล็กน้อย - แต่ไม่ใช่ศูนย์ กำหนดการที่ใช้งานได้จริง: การตรวจสอบด้วยภาพและการทำความสะอาดผิวหน้า-ทุกๆ 12–18 เดือนสำหรับการติดตั้งในอาคาร ทุก 6 เดือนสำหรับไซต์งานกลางแจ้งหรือ-สภาพแวดล้อมที่รุนแรง ตรวจสอบซีลต่อมสายเคเบิลว่ามีรอยแตกร้าวหรือชุดการบีบอัดหรือไม่ หากคุณรักษาบันทึกพื้นฐาน OTDR ไว้สำหรับแต่ละกล่อง การติดตามการเปรียบเทียบจะตรวจจับการเสื่อมของรอยต่อแบบค่อยเป็นค่อยไปเป็นเวลานานก่อนที่จะทำให้เกิดการหยุดทำงานของสมาชิก
