โซลูชันตัวเชื่อมต่อไฟเบอร์ LC ความหนาแน่นสูง-: Uniboot เทียบกับ กด-ดึง

อสังหาริมทรัพย์แบบแร็คมีราคาแพง และความต้องการแบนด์วิธก็เพิ่มขึ้นเรื่อยๆ นั่นคือความจริง คำถามไม่ใช่ว่าคุณต้องการโครงสร้างพื้นฐานไฟเบอร์ที่มีความหนาแน่นมากขึ้นหรือไม่-แต่อยู่ที่ว่าคุณจะสร้างมันขึ้นมาอย่างไรโดยไม่สร้างฝันร้ายในการบำรุงรักษา

การออกแบบตัวเชื่อมต่อไฟเบอร์ LC สองแบบกลายเป็นแนวทาง-ของโซลูชัน: สายเคเบิลยูนิบูตและตัวเชื่อมต่อแบบพุช- พวกเขาแก้ปัญหาที่แตกต่างกัน การเลือกอันที่ผิดจะทำให้คุณเสียเวลา เงิน หรือทั้งสองอย่าง

แนวทาง Uniboot

สายแพตช์ดูเพล็กซ์ LC มาตรฐานมีแจ็คเก็ต 3.0 มม. แยกกันสองตัววิ่งเคียงข้างกัน โดยแต่ละสายมีไฟเบอร์หนึ่งเส้น ตอนนี้รูปภาพที่ 48 ของเหล่านั้นอัดแน่นอยู่ในตู้ 1U ด้านหลังชั้นวางดูเหมือนสปาเก็ตตี้ อากาศไหลเวียนไม่สะดวก และขอให้โชคดีในการติดตามสิ่งของต่างๆ

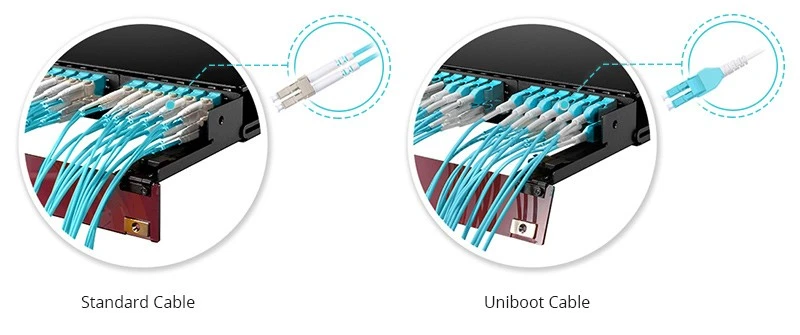

Uniboot พลิกสคริปต์นั้น เส้นใยทั้งสองวิ่งอยู่ภายในแจ็คเก็ตขนาด 2.0 มม. ตัวเดียว โดยสิ้นสุดเป็นตัวเชื่อมต่อแบบครบวงจรตัวเดียว คุณกำลังดูปริมาณสายเคเบิลประมาณครึ่งหนึ่ง-ซึ่งบางครั้งก็ดีกว่า

นี่คือจุดที่มันใช้งานได้จริง ทีมวิศวกรของเราได้ทำการทดสอบความหนาแน่นของตู้หลายประเภทในไตรมาสที่แล้ว ผลลัพธ์ค่อนข้างสม่ำเสมอ:

การทดสอบดำเนินการกับสายเคเบิล OM4 ที่อุณหภูมิแวดล้อม 25 องศา CFM วัดที่ไอเสียด้านหลังด้วยการกำหนดค่าพัดลมที่ได้มาตรฐาน

ตัวเลขความจุจะเหมือนกันบนกระดาษ แต่ใครก็ตามที่เคยใช้งานแผง HD ที่โหลดเต็มจะรู้ถึงความแตกต่าง เมื่อใช้ดูเพล็กซ์มาตรฐาน คุณจะต้องต่อสู้กับสายเคเบิลเพื่อให้ได้พอร์ต 20% สุดท้ายที่มีประชากร Uniboot เพียง... พอดี

การสลับขั้ว

ในการปรับใช้จริง-ในโลกแห่งความเป็นจริง ข้อผิดพลาดของขั้วมักจะตรวจไม่พบจนกว่าจะถึงขั้นตอนสุดท้ายของโครงการ แม้กระทั่งสำหรับพ็อดไฟเบอร์ 200- ที่มีป้ายกำกับและผ่านการทดสอบแล้ว การเปลี่ยน- นาทีสุดท้ายจากขั้ว A-B เป็น AA ส่งผลให้เกิดการปรับปรุงแก้ไขครั้งใหญ่หรือการเปลี่ยนสายเคเบิลขายส่งเมื่อใช้สายแพทช์แบบเดิม

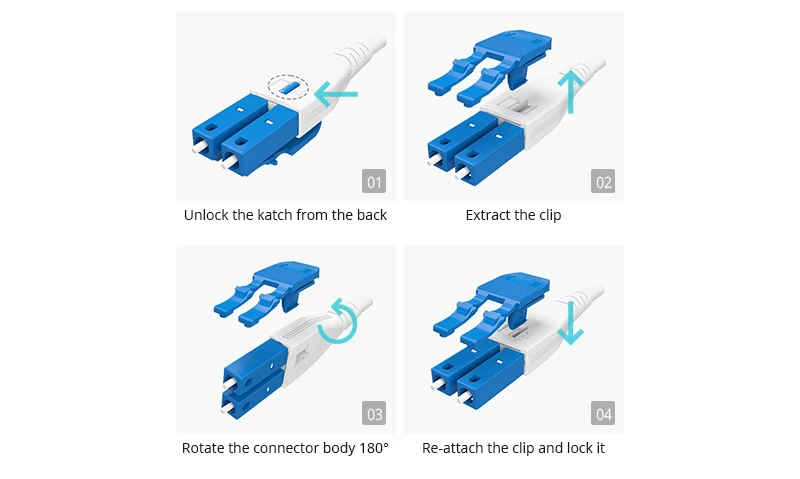

ด้วยสายเคเบิลดูเพล็กซ์แบบเดิม คุณจะต้อง-ยกเลิกหรือสั่งซื้อสายเคเบิลใหม่ ด้วยขั้วต่อ uniboot แบบสลับได้ คุณจึงทำให้ตัวเครื่องแตก หมุนตำแหน่งไฟเบอร์ แค่นี้ก็เสร็จแล้ว ไม่มีเครื่องมือ ไม่มีการประกบกัน ใช้เวลาประมาณ 20 วินาทีเมื่อคุณทำไปแล้วสองสามครั้ง

กลไกจะแตกต่างกันไปตามผู้ผลิต แต่การออกแบบส่วนใหญ่ใช้หลักการเดียวกัน-ปลอก LC สองตัวสามารถเปลี่ยนตำแหน่งภายในตัวเรือนเพื่อสลับการจัดตำแหน่ง Tx และ Rx บางคนใช้กลไกการพลิก ส่วนอื่นๆ ต้องการให้คุณเลื่อนปลอกโลหะออกแล้วใส่กลับเข้าไปใหม่

ดัน-ขั้วต่อแท็บดึง

ปัญหาต่างกัน วิธีแก้ไขต่างกัน

ขั้วต่อ LC มาตรฐานใช้สลักด้านข้าง-โดยบีบเพื่อคลาย ทำงานได้ดีเมื่อคุณมีช่องว่างนิ้ว จะไม่ทำงานเมื่อตัวเชื่อมต่อซ้อนกัน 2 มม. ในแผง 96 พอร์ต และตัวเชื่อมต่อที่คุณต้องการอยู่ตรงกลางแถวที่สาม

ผลัก-แท็บดึงเพื่อย้ายตำแหน่งกลไกการปลด แทนที่จะเอื้อมไปหยิบสลักด้านข้าง ให้จับแถบที่ขยายแล้วดึงกลับตรงๆ มือข้างหนึ่ง. หนึ่งการเคลื่อนไหว พอร์ตที่อยู่ติดกันยังคงอยู่

สิ่งนี้สำคัญมากกว่าที่คุณคิด เราตั้งเวลาให้ช่างเทคนิคทำการย้ายแพตช์เป็นประจำบนแผงพอร์ต 48-ที่เหมือนกัน- แผงหนึ่งโหลดด้วย LC มาตรฐาน อีกแผงหนึ่งใช้แรงดึง- เวลาเฉลี่ยในการยกเลิกการเชื่อมต่อและเชื่อมต่อพอร์ตแผงกลางเดียวอีกครั้ง:

การทดลองใช้ n=50 รายการต่อประเภทตัวเชื่อมต่อ ประสบการณ์ที่หลากหลายในหมู่ช่างเทคนิค

ความแตกต่าง 5 วินาทีนั้นฟังดูไม่มากนักจนกว่าคุณจะทำการโยกย้าย 200 พอร์ตระหว่างช่วงการบำรุงรักษา และการตัดการเชื่อมต่อโดยไม่ตั้งใจเหล่านั้นล่ะ? แต่ละรายการคือผลกระทบด้านบริการที่อาจเกิดขึ้นพร้อมทั้งเวลาในการแก้ไขปัญหาเพิ่มเติม

เมื่อใดจึงจะรวมทั้งสองอย่างเข้าด้วยกัน: Uniboot พร้อม Push-Pull

ผู้ผลิตบางรายนำเสนอสายเคเบิลยูนิบูตที่มีแถบดึง-ในตัว คุณจะได้รับสิทธิประโยชน์ด้านความหนาแน่นของสายเคเบิลพร้อมสิทธิประโยชน์ในการเข้าถึง นี่เป็นตัวเลือกระดับพรีเมียม-โดยทั่วไปจะมีราคาแพงกว่ายูนิบูตมาตรฐานถึง 30-50% แต่สำหรับการปรับใช้แบบไฮเปอร์สเกลที่ซึ่งมีค่าใช้จ่ายด้านแรงงานก็เท่ากับต้นทุนวัสดุที่หายาก โดยปกติแล้วการคำนวณจะได้ผล

จากประสบการณ์การใช้งานของเรา ต่อไปนี้คือโปรไฟล์ลูกค้าที่ได้รับประโยชน์สูงสุดจากชุดยูนิบูต + การพุช-:

ผู้ใช้แผงแพทช์ความหนาแน่นสูงพิเศษ (UHD)

เมื่อคุณบรรจุพอร์ต LC 96 หรือ 144 พอร์ตลงในขนาด 1U สลักตัวเชื่อมต่อมาตรฐานจะไม่สามารถเข้าถึงได้ทางกายภาพ ที่ความหนาแน่นเหล่านี้ การกด-แท็บดึงนั้นไม่ดี-ที่-มี-แต่เป็นค่าขั้นต่ำเปล่าสำหรับการใช้งานจริง นิ้วของคุณไม่สามารถไปที่สลักด้านข้างได้อย่างแท้จริงเมื่อตัวเชื่อมต่อซ้อนกันแน่นขนาดนั้น

คลัสเตอร์การประมวลผล AI และสภาพแวดล้อม HPC

ปริมาณงานการฝึกอบรม AI นั้นมีความละเอียดอ่อน-และไวต่อการวางสายเคเบิล- ซึ่งมักจะเกี่ยวข้องกับการปรับใช้แบบแยกส่วน 400G/800G จำนวนมาก สำหรับสถาปัตยกรรมสไปน์-ลีฟที่รองรับคลัสเตอร์ GPU เราขอแนะนำให้ใช้การผสมผสานนี้ทั่วทั้งเลเยอร์แกนกลาง สภาพแวดล้อมเหล่านี้มีการปรับแต่งลิงก์อย่างต่อเนื่องและการขยายขีดความสามารถอย่างรวดเร็ว-คุณต้องการตัวเชื่อมต่อที่ไม่ทำให้ทีมปฏิบัติการของคุณช้าลง

โซลูชันแบบกำหนดเองสำหรับการปรับใช้ AI/HPC

การเดินสายเคเบิลคลัสเตอร์ GPU มีข้อกำหนดเฉพาะ: จำนวนพอร์ตสูง ข้อจำกัดรัศมีโค้งงอแคบ และข้อกังวลด้านการจัดการระบายความร้อน เรามีชุดสายเคเบิลที่มีความยาว-แบบกำหนดเองซึ่งออกแบบมาโดยเฉพาะสำหรับเค้าโครงชั้นวางของคุณ-รวมถึง-ชุดสายเคเบิลที่มีความยาวตรงกันสำหรับการเชื่อมต่อ-เป็น- GPU ที่ลดการหย่อนของสายเคเบิลและเพิ่มการไหลเวียนของอากาศให้สูงสุด ติดป้ายกำกับล่วงหน้า-และกำหนดสี-ตามฟังก์ชัน (โครงสร้างการจัดเก็บข้อมูล การเชื่อมต่อระหว่าง GPU เครือข่ายการจัดการ) เพื่อเร่งการปรับใช้

ผู้ให้บริการโคโลเคชั่นและการปฏิบัติการด้วยมือระยะไกล

หากโมเดลธุรกิจของคุณขึ้นอยู่กับ-MAC ที่มีปริมาณสูง (ย้าย เพิ่ม เปลี่ยนแปลง) ที่ดำเนินการโดยช่างเทคนิคระยะไกล ตัวเลือกตัวเชื่อมต่อจะส่งผลโดยตรงต่ออัตราข้อผิดพลาด การสลับขั้วการคลิกเพียงครั้งเดียว-บนตัวเชื่อมต่อ uniboot สามารถลดการกำหนดค่าฟิลด์ที่ไม่ถูกต้องได้ถึง 80% หรือมากกว่า นั่นเป็นตั๋วปัญหาที่น้อยลงซึ่งเกิดจากการกลับขั้วและเสียเวลาในการแก้ไขปัญหาเบื้องต้นน้อยลง

การปรับปรุงสิ่งอำนวยความสะดวกแบบเดิมด้วยข้อจำกัดด้านความร้อน

ในศูนย์ข้อมูลรุ่นเก่าที่ถาดสายเคเบิลมีความจุอยู่แล้วและเส้นทางการไหลเวียนของอากาศถูกบุกรุก การเปลี่ยนไปใช้ยูนิบูตจะช่วยเพิ่มพื้นที่ทางเดินสายเคเบิลของคุณประมาณ 50% ได้ทันที การไหลเวียนของอากาศที่ดีขึ้นผ่านทางด้านหลังของตู้สามารถลดต้นทุนการทำความเย็นได้อย่างมาก- เราเคยเห็นกรณีที่การเปลี่ยนแปลงเพียงครั้งเดียวนี้ทำให้อุณหภูมิทางเดินร้อน-ลดลงหลายองศา

วิธีแก้ปัญหาที่ตรงกับปัญหาจริงของคุณ

ไม่ใช่ทุกการใช้งานที่ต้องการตัวเชื่อมต่อที่หรูหราที่สุด โดยทั่วไปแล้วเราวางกรอบการสนทนากับลูกค้าดังนี้:

อาการปวดหัวหลักของคุณคือความแออัดของทางเดินสายเคเบิล

Uniboot คือคำตอบของคุณ เส้นผ่านศูนย์กลางของสายเคเบิลที่ลดลงประมาณ 50% หมายความว่าถาดสายเคเบิลและผู้จัดการแนวตั้งของคุณมีพื้นที่ว่างจริงๆ โบนัส: น้ำหนักสายเคเบิลที่ลดลงทำให้ขั้วต่อมีความเครียดน้อยลงเมื่อเวลาผ่านไป

พอดีโดยทั่วไป:สวิตช์ ToR แถวเซิร์ฟเวอร์ที่มีความหนาแน่นสูง- ทุกที่ที่คุณใช้งานสายแพตช์ 50+ ผ่านเส้นทางเดียวกัน

อาการปวดหัวหลักของคุณคือการเข้าถึงแผงควบคุม

การกด-แท็บดึงช่วยแก้ปัญหานี้ หากเทคโนโลยีของคุณทำงานในแผงที่โหลดเต็มที่-เป็นประจำ และคุณพบว่าหลักประกันขาดการเชื่อมต่อหรือได้ยินข้อร้องเรียนเกี่ยวกับการเข้าถึง นี่คือวิธีแก้ไข

พอดีโดยทั่วไป:แผงแพทช์หลัก/การรวมกลุ่ม พบปะ-ห้องของฉัน แผงใดๆ ที่มีประชากรมากกว่า 80% และเห็นกิจกรรม MAC ตามปกติ

อาการปวดหัวหลักของคุณคือการจัดการขั้ว

ตัวเชื่อมต่อ uniboot แบบสลับได้ช่วยลดความจำเป็นในการสต็อกขั้วสายเคเบิลหลายขั้ว และป้องกันข้อผิดพลาดในการยุติภาคสนาม หากคุณเคยต้องส่งกล่องสายเคเบิล A-A ข้ามคืนเพราะมีคนสั่ง A-B คุณจะทราบถึงคุณค่าที่นี่

พอดีโดยทั่วไป:การใช้งานแบบใหม่ที่มีข้อกำหนดขั้วที่ไม่แน่นอนหรือมีการพัฒนา องค์กรที่สร้างมาตรฐานด้วย SKU สายเคเบิลเส้นเดียวเพื่อความเรียบง่ายของสินค้าคงคลัง

โปรแกรมสินค้าคงคลัง-SKU เดียว

เบื่อกับการจัดการขั้วและความยาวสายเคเบิลหลายขั้วแล้วหรือยัง? เราสามารถช่วยให้คุณสร้างมาตรฐานให้กับตัวเชื่อมต่อ uniboot แบบสลับได้ด้วยการเลือกความยาวที่คัดสรรมาอย่างดี (โดยทั่วไปคือ 1 ม., 2 ม., 3 ม., 5 ม.) ซึ่งครอบคลุมกรณีการใช้งานมากกว่า 95% ลดความซับซ้อนของสินค้าคงคลัง กำจัดข้อผิดพลาดในการสั่งซื้อ และทำให้การฝึกอบรมสำหรับทีมปฏิบัติการของคุณง่ายขึ้น

คุณกำลังสร้างสำหรับ 400G/800G และมากกว่านั้น

ตัวเชื่อมต่อไฟเบอร์ LC จะไม่หายไปในเร็วๆ นี้ตัวรับส่งสัญญาณ-400G-FR4 และ 400G-LR4 ใช้อินเทอร์เฟซดูเพล็กซ์ LC และเป็นแกนหลักของการปรับใช้ 400G ขององค์กรส่วนใหญ่ แต่ความต้องการความหนาแน่นที่ความเร็วเหล่านี้ทำให้การจัดการสายเคเบิลมีความสำคัญ

สำหรับแอปพลิเคชันแยกส่วน 400G-โดยที่พอร์ต QSFP-DD เดียวกระจายไปยังการเชื่อมต่อเซิร์ฟเวอร์ 4x100G-สายเคเบิลยูนิบูตที่มีแท็บแบบพุช-ทำให้การติดตั้งสะอาดที่สุดแก่คุณ ปริมาณสายเคเบิลที่ลดลงทำให้มีพื้นที่สำหรับการไหลเวียนของอากาศที่เพิ่มขึ้นซึ่ง-ตัวรับส่งสัญญาณกำลังวัตต์สูงกว่าต้องการ

โซลูชันการฝ่าวงล้อมแบบกำหนดเอง 400G/800G

สายเคเบิลแยกความเร็วสูง-คือจุดที่การปรับแต่งให้คุณค่าสูงสุด เราผลิต:

ชุดสายรัด MTP-ถึง-LC ที่มีความยาวขาแบบกำหนดเองซึ่งตรงกับรูปทรงชั้นวางเฉพาะของคุณ

เชื่อมต่อ-สายทองแดง (DAC) และสายออปติคอลแบบแอคทีฟ (AOC) โดยตรงในความยาวที่ไม่ใช่-มาตรฐาน

ชุดสายไฟไฮบริดที่รวมตัวเชื่อมต่อประเภทต่างๆ (MTP-8 ถึง LC, MTP-12 ถึง LC ฯลฯ) สำหรับอุปกรณ์รุ่นผสม

ตัวเลือกตัวเชื่อมต่อที่สูญเสีย-ต่ำ (น้อยกว่าหรือเท่ากับ 0.15dB IL) สำหรับแอปพลิเคชัน-การเข้าถึงแบบขยายหรือ-ฮอปหลายรายการ

ส่วนประกอบทุกชิ้นได้รับการทดสอบ 100% ตามข้อกำหนดเฉพาะของคุณก่อนจัดส่ง-การสูญเสียการใส่ การสูญเสียการส่งคืน และการตรวจสอบขั้ว

สถานการณ์จริงของแอปพลิเคชันระดับโลก-

สภาพแวดล้อมที่แตกต่างกันเน้นด้านประสิทธิภาพของตัวเชื่อมต่อที่แตกต่างกัน ต่อไปนี้คือสิ่งที่เราเห็นว่าได้ผลกับการปรับใช้งานประเภทต่างๆ:

ศูนย์ข้อมูลระดับไฮเปอร์สเกล

สิ่งอำนวยความสะดวกเหล่านี้ปรับให้เหมาะสมกับความเร็วในการปฏิบัติงาน เมื่อคุณปรับใช้การเชื่อมต่อหลายพันครั้งต่อสัปดาห์ ส่วนประกอบด้านแรงงานจะควบคุมต้นทุนทั้งหมด Uniboot พร้อมแท็บแบบพุช-เป็นมาตรฐานที่เพิ่มขึ้นสำหรับบิวด์ใหม่- เบี้ยประกันภัยล่วงหน้าจ่ายคืนอย่างรวดเร็วผ่านการปรับใช้ที่รวดเร็วยิ่งขึ้นและลดอัตราข้อผิดพลาด

ข้อมูลจำเพาะทั่วไป:OS2 โหมดเดียว- ยูนิบูต 2.0 มม. พร้อมการผลัก- ขั้วแบบสลับได้ - ทดสอบแล้วและติดป้ายกำกับ ความยาวมาตรฐานคือ 1 ม., 2 ม., 3 ม. และ 5 ม. เพื่อลดความซับซ้อนของสินค้าคงคลังให้เหลือน้อยที่สุดในขณะที่ครอบคลุมสถานการณ์-ถึง{11}}ชั้นวางส่วนใหญ่

โปรแกรมกำหนดเองแบบไฮเปอร์สเกล

สำหรับการปรับใช้สายเคเบิล 10,000+ เส้น เรามี:

การประกอบโดยชั้นวางหรือพ็อด: ชุดสายเคเบิลที่จัดเรียงไว้ล่วงหน้า-ซึ่งบรรจุตามที่จำเป็นสำหรับแต่ละโซนการติดตั้ง

การติดฉลากแบบกำหนดเอง: ระบบการตั้งชื่อของคุณ โทนสีของคุณ พิมพ์ที่โรงงาน

การจัดส่งตามขั้นตอน: จัดส่งตามกำหนดการของคุณ ไม่ใช่ของเรา-การจัดส่งรายสัปดาห์ที่สอดคล้องกับระยะการปรับใช้งานของคุณ

บัฟเฟอร์สินค้าคงคลังเฉพาะ: สต็อกความปลอดภัยที่จัดขึ้นที่โรงงานของเรา พร้อมสำหรับการจัดส่ง-สัปดาห์เดียวกัน

มีการใช้การกำหนดราคาตามปริมาณ ติดต่อเราเพื่อขอรายละเอียดโปรแกรม

ศูนย์ข้อมูลองค์กร

โครงสร้างพื้นฐานแบบผสมและรอบการรีเฟรชที่นานขึ้นหมายความว่าคุณมักจะทำงานกับมาตรฐานตัวเชื่อมต่อที่มีอยู่ แนวทางปฏิบัติมักจะแบ่งเป็นระดับ: uniboot หรือ push-pull ในตู้ที่มีความหนาแน่นสูง- ดูเพล็กซ์มาตรฐานในพื้นที่ที่มีความหนาแน่นต่ำกว่า- ซึ่งค่าพรีเมียมไม่สมเหตุสมผล

หากคุณกำลังปรับปรุงสิ่งอำนวยความสะดวกที่มีอยู่ ให้เน้นการปรับใช้ยูนิบูตบนเส้นทาง-ความแออัดสูงสุดของคุณก่อน การบรรเทาทุกข์ทันทีมักเป็นเหตุให้ต้องขยายแนวทางดังกล่าว

ชุดเริ่มต้นสำหรับองค์กร

ยังไม่พร้อมที่จะกระทำการโยกย้ายที่มีความหนาแน่นสูง-เต็มรูปแบบใช่ไหม เรามีชุดประเมินผลซึ่งประกอบด้วยสายเคเบิลยูนิบูทและสายพุช-ที่มีความยาวร่วมกัน ทดสอบในสภาพแวดล้อมของคุณ รับ-ข้อเสนอแนะจากทีมของคุณ จากนั้นขยายขนาดด้วยความมั่นใจ

สำนักงานกลางโทรคมนาคมและ Colo Meet-Me Rooms

ความน่าเชื่อถือและมาตรฐานขับเคลื่อนการตัดสินใจที่นี่ ผู้ให้บริการหลายรายรักษารายชื่อผู้จำหน่ายที่ได้รับอนุมัติพร้อมข้อกำหนดเฉพาะของตัวเชื่อมต่อ แถบดึง-มีประโยชน์อย่างยิ่งในกรอบการกระจายแสงซึ่งช่างเทคนิคจำเป็นต้องเข้าถึงการเชื่อมต่อแยกกัน โดยไม่กระทบต่อวงจรไฟฟ้าที่อยู่ติดกัน

ลักษณะผู้เช่า-ที่หลากหลายของสภาพแวดล้อมแบบโคโลยังสร้างข้อกำหนดด้านความรับผิดชอบ-การส่งต่อตัวเชื่อมต่อที่สะอาดระหว่างผู้ให้บริการมีความสำคัญ และการออกแบบแบบดึง-แบบดึงช่วยลดความเสี่ยงของการรบกวนโดยไม่ตั้งใจระหว่าง-การเชื่อมต่อข้ามงาน

ผู้ขนส่ง-เกรดการผลิตตามสั่ง

เรารองรับข้อกำหนดเฉพาะที่กำหนดโดยผู้ให้บริการขนส่งรายใหญ่และผู้ดำเนินการสี:

การปฏิบัติตามเกณฑ์การสูญเสียการแทรกและการสูญเสียการส่งคืนที่เฉพาะเจาะจง

สีแจ็คเก็ตแบบกำหนดเองเพื่อระบุตัวตนของผู้เช่า

การทดสอบความทนทานเพิ่มเติม (1000+ รอบการผสมพันธุ์)

เอกสารการตรวจสอบย้อนกลับฉบับสมบูรณ์ต่อสายเคเบิล

การรับรองการปฏิบัติตาม RoHS, REACH และระดับภูมิภาค

อยู่ในรายชื่อผู้จำหน่ายที่ได้รับอนุมัติแล้วใช่ไหม? แจ้งให้เราทราบความต้องการของคุณ-เราจะจับคู่ให้ทุกประการ

ข้อมูลจำเพาะที่สำคัญจริงๆ

เมื่อคุณกำลังประเมินตัวเลือกตัวเชื่อมต่อไฟเบอร์ LC ต่อไปนี้คือสิ่งที่ควรพิจารณานอกเหนือจากการตลาด:

การสูญเสียการแทรก

มาตรฐานอุตสาหกรรมสำหรับการผสมพันธุ์แบบสุ่มคือน้อยกว่าหรือเท่ากับ 0.30dB ตัวเชื่อมต่อแบบพรีเมียมมีค่าน้อยกว่าหรือเท่ากับ 0.15dB เมื่อเทียบกับการอ้างอิงหลัก ข้อมูลจำเพาะที่เข้มงวดยิ่งขึ้นมีความสำคัญมากขึ้นเนื่องจากงบประมาณลิงก์จะบางลงในอัตราข้อมูลที่สูงขึ้น

หากต้องการให้ 0.30dB ในเปอร์สเปคทีฟ: เทียบเท่ากับการเพิ่มไฟเบอร์โหมดเดี่ยว-มาตรฐานยาว 120 เมตรให้กับลิงก์ของคุณ ไม่ใช่หายนะสำหรับการเชื่อมต่อเดียว แต่จะเพิ่มมากขึ้นเมื่อคุณเชื่อมโยงหลายจุดแพตช์

ข้อมูลจำเพาะการสูญเสียที่กำหนดเอง

สำหรับการใช้งานที่ต้องการพิกัดความเผื่อ-การเชื่อมต่อระยะไกล-ที่เข้มงวดมากขึ้น ระบบ DWDM หรือ-สถาปัตยกรรมฮอปหลายแบบ- เรามีสายเคเบิลที่ผลิตและทดสอบให้น้อยกว่าหรือเท่ากับ 0.15dB หรือน้อยกว่าหรือเท่ากับการสูญเสียการแทรก 0.10dB สายเคเบิลแต่ละเส้นจัดส่งพร้อมกับรายงานการทดสอบแยกกันซึ่งแสดงค่าที่วัดได้จริง ไม่ใช่แค่ "ผ่าน/ไม่ผ่าน" เทียบกับเกณฑ์ทั่วไป

การสูญเสียผลตอบแทน

มากกว่าหรือเท่ากับ 50dB สำหรับการขัดเงา UPC มากกว่าหรือเท่ากับ 60dB สำหรับ APC การสูญเสียย้อนกลับที่ต่ำกว่า (จำนวน dB ที่สูงขึ้น) หมายถึงสัญญาณสะท้อนกลับไปยังแหล่งที่มา-วิกฤตสำหรับวิดีโอแอนะล็อก, DWDM และแอปพลิเคชันดิจิทัลความเร็วสูงบางประเภท-น้อยลง

ความทนทานทางกล

มองหาการจัดอันดับวงจรการผสมพันธุ์ 500+ ในสภาพแวดล้อม MAC สูง- ตัวเชื่อมต่อจะเห็นการทำงานมากมาย คอนเนคเตอร์ราคาถูกเริ่มเสื่อมคุณภาพประมาณ 200-300 รอบ; ตัวเชื่อมต่อที่มีคุณภาพรักษาข้อมูลจำเพาะผ่าน 1000+.

ตัวเลือกความทนทานเพิ่มเติม

สำหรับสภาพแวดล้อมที่มีกิจกรรม MAC สูงเป็นพิเศษ (พื้นที่การค้า สิ่งอำนวยความสะดวกการออกอากาศ ห้องปฏิบัติการทดสอบ) เราขอเสนอตัวเชื่อมต่อที่ได้รับการจัดอันดับสำหรับรอบการผสมพันธุ์ 1500+ พร้อมการรักษาประสิทธิภาพที่ได้รับการยืนยัน ถามเกี่ยวกับโปรแกรมตัวเชื่อมต่อที่ยืดอายุ-ของเรา

คำสั้นๆ เกี่ยวกับการบำรุงรักษา

ความหนาแน่นสูง-หมายความว่ามีตัวเชื่อมต่อมากขึ้นในพื้นที่น้อยลง ซึ่งหมายถึงมีโอกาสเกิดการปนเปื้อนมากขึ้น อนุภาคฝุ่นเพียงตัวเดียวบนปลายปลอกโลหะสามารถเพิ่มการสูญเสียการแทรกได้ 1dB หรือมากกว่า-ซึ่งเทียบเท่ากับการเพิ่มเส้นใยยาว 400 เมตรให้กับข้อต่อของคุณ

การแก้ไขนั้นง่ายดายแต่ต่อรองไม่ได้-: ตรวจสอบและทำความสะอาดตัวเชื่อมต่อทุกตัวก่อนผสมพันธุ์ เครื่องมือทำความสะอาดแบบคลิกเดียว-ทำงานเพื่อการบำรุงรักษาที่รวดเร็ว สำหรับการปนเปื้อนที่ฝังแน่น IPA-ผ้าสำลีชุบ-ผ้าชุบน้ำหมาดๆ ฟรี ตามด้วยผ้าเช็ดทำความสะอาดแบบแห้ง ตรวจสอบทุกครั้งหลังทำความสะอาดเพื่อตรวจสอบ

หากทีมของคุณไม่ได้ทำสิ่งนี้อย่างเคร่งครัด ให้เริ่มเลย ช่วยป้องกันปัญหาตั๋วมากกว่าการปฏิบัติเดี่ยวอื่นๆ

พรีเมี่ยมจะชำระเมื่อใด?

มาคุยเรื่องตัวเลขกันดีกว่า ส่วนต่างราคาระหว่างประเภทตัวเชื่อมต่อนั้นเป็นเรื่องจริง แต่มักจะน้อยกว่าที่คนคิด:

ราคาโดยประมาณ; แตกต่างกันไปตามปริมาณ ประเภทของเส้นใย และซัพพลายเออร์

การคำนวนความคุ้มทุน-นั้นขึ้นอยู่กับอัตราค่าแรงและขนาดการใช้งานของคุณเป็นอย่างมาก สำหรับการปรับใช้สายเคเบิล 1,000 เส้นโดยที่ uniboot ประหยัดเวลา 2 นาทีต่อสายเคเบิลระหว่างการติดตั้ง คุณจะประหยัดเวลาได้ประมาณ 33 ชั่วโมง ด้วยค่าใช้จ่ายช่างเทคนิคที่โหลดเต็ม 75 เหรียญต่อชั่วโมง ซึ่งมักจะเป็น 2,500 เหรียญสหรัฐฯ ซึ่งมักจะเพียงพอที่จะครอบคลุมค่าพรีเมียมของตัวเชื่อมต่อด้วยส่วนต่างที่เหลือ

สิ่งที่คณิตศาสตร์ดูน่าสนใจคือการบำรุงรักษาอย่างต่อเนื่อง หากสถานประกอบการของคุณเห็นการย้ายแพตช์ 50 ครั้งต่อเดือน และกด-แท็บดึงจะช่วยประหยัดเวลา 5 วินาทีต่อการเคลื่อนไหว พร้อมทั้งป้องกันการตัดการเชื่อมต่อโดยไม่ตั้งใจต่อเดือน มูลค่าสะสมตลอดวงจรชีวิตโครงสร้างพื้นฐาน 5 ปีจะเพิ่มขึ้น

กรณีศึกษา TCO: ศูนย์ข้อมูลทางการเงินขนาดกลาง-

เมื่อเร็วๆ นี้เราได้เสร็จสิ้นการวิเคราะห์ต้นทุนการเป็นเจ้าของทั้งหมดสำหรับลูกค้าบริการทางการเงินที่ย้ายโครงสร้างพื้นฐานคลาวด์ส่วนตัวของตน นี่คือลักษณะของตัวเลขจริง:

โปรไฟล์การปรับใช้:

ขนาดสิ่งอำนวยความสะดวก: ~120 ตู้

ขอบเขต: แกนการสลับเลเยอร์ไปสู่การกระจาย, สายแพตช์ LC-LC 5,000 เส้น

การเปรียบเทียบ: LC ดูเพล็กซ์มาตรฐานกับยูนิบูตที่มีแถบกด-

การเปรียบเทียบต้นทุน:

ค่าแรงคำนวณที่ $75/ชม. ค่าแรงเต็มจำนวน การกู้คืนเหตุการณ์รวมถึงเวลาของช่างเทคนิคบวกกับผลกระทบทางธุรกิจโดยประมาณ

ค่าวัสดุล่วงหน้าล่วงหน้าได้รับการชดเชยด้วยการประหยัดแรงงานในการติดตั้งในปีแรก เมื่อถึงปีที่สาม ลูกค้าก็นำหน้า-และ TCO ห้าปี- แสดงให้เห็นว่าประหยัดเงินได้เกือบ 24,000 เหรียญสหรัฐจากการใช้งานที่ค่อนข้างเรียบง่าย สำหรับโรงงานขนาดใหญ่หรือโรงงานที่มีปริมาณ MAC สูงกว่า ไทม์ไลน์ ROI จะถูกบีบอัดลงอย่างมาก

การวิเคราะห์ TCO แบบกำหนดเอง

ต้องการดูตัวเลขสำหรับสภาพแวดล้อมเฉพาะของคุณหรือไม่? เราเสนอการสร้างแบบจำลอง TCO ฟรีสำหรับโอกาสที่มีคุณสมบัติเหมาะสม ระบุโปรไฟล์สิ่งอำนวยความสะดวกของคุณ-จำนวนตู้ ปริมาณ MAC อัตราค่าแรง ประเภทตัวเชื่อมต่อปัจจุบัน- แล้วเราจะสร้างการเปรียบเทียบที่กำหนดเองซึ่งแสดงต้นทุนที่คาดการณ์ไว้และลำดับเวลาการคืนทุน

การโทรออก

นี่คือแผนผังการตัดสินใจที่เราแนะนำลูกค้า:

ข้อผิดพลาดที่พบบ่อยที่สุดที่เราเห็น? เกิน-การระบุในพื้นที่ที่มีความหนาแน่นต่ำ-ในขณะที่-ระบุต่ำกว่าว่ามีความสำคัญจริง ๆ หรือไม่ สิ่งอำนวยความสะดวกที่ใส่ตัวเชื่อมต่อระดับพรีเมียมไปทุกที่กำลังทำให้เสียเงิน สิ่งอำนวยความสะดวกที่ไม่ต้องใช้ตัวเชื่อมต่อในแผงรวม 96 พอร์ตกำลังสร้างความปวดหัวในอนาคต จับคู่โซลูชันกับข้อจำกัดเฉพาะในแต่ละโซนของโครงสร้างพื้นฐานของคุณ

สำหรับองค์กรที่สร้างมาตรฐานข้อกำหนดของตัวเชื่อมต่อในโรงงานหลายแห่ง กระบวนการเลือกตัวเชื่อมต่อไฟเบอร์ออปติกจะได้รับประโยชน์จาก-การประเมินด้วยการกำหนดค่าแผงจริง ชุดตัวอย่างช่วยให้ทีมของคุณรู้สึกถึงความแตกต่างก่อนที่จะตัดสินใจสั่งซื้อจำนวนมาก

บริการให้คำปรึกษาด้านการออกแบบ

กำลังวางแผนการสร้างใหม่หรือการอัพเกรดครั้งใหญ่หรือไม่? ทีมเทคนิคของเราสามารถตรวจสอบโทโพโลยีเครือข่ายของคุณและแนะนำกลยุทธ์ตัวเชื่อมต่อที่ปรับให้เหมาะกับความต้องการเฉพาะของคุณ:

แผนการพัฒนาวัสดุ: จัดทำกำหนดการสายเคเบิลให้สมบูรณ์พร้อมความยาว ปริมาณ และข้อกำหนด

การเพิ่มประสิทธิภาพความยาวแบบกำหนดเอง: ลดของเสียและปรับปรุงความสวยงามด้วยสายเคเบิลขนาดที่เหมาะสม-

การวางแผนการปรับใช้เป็นระยะ: จัดลำดับความสำคัญ-โซนที่ได้รับผลกระทบสูง เลื่อนการอัปเกรด-มูลค่าที่ต่ำกว่าออกไป

การเขียนข้อกำหนด: ช่วยให้ทีมจัดซื้อของคุณออก RFQ ที่ชัดเจนและถูกต้อง

บริการนี้เป็นบริการฟรีสำหรับโครงการที่เกินเกณฑ์ปริมาณขั้นต่ำ

อะไรต่อไป

ตัวเชื่อมต่อไฟเบอร์ LC เป็นอุปกรณ์สำคัญของศูนย์ข้อมูลมาเป็นเวลาสองทศวรรษแล้ว และจะไม่เกิดขึ้นอีกต่อไปในเร็วๆ นี้ แต่วิธีที่เราปรับใช้ LC คือการพัฒนา-แผงที่หนาแน่นขึ้น พื้นที่ที่แคบลง และอัตราข้อมูลที่สูงขึ้น การออกแบบ Uniboot และ push-pull เป็นการตอบสนองต่อความเป็นจริงเหล่านั้นโดยตรง

หากคุณกำลังวางแผนโครงสร้างพื้นฐานที่ต้องขยายจาก 100G ในปัจจุบันเป็น 400G หรือ 800G ในวันพรุ่งนี้ การตัดสินใจเกี่ยวกับตัวเชื่อมต่อที่คุณทำตอนนี้จะสนับสนุนการเติบโตนั้นหรือจำกัดการเติบโตดังกล่าว การได้รับสิ่งนี้ล่วงหน้ามีราคาถูกกว่าการติดตั้งเพิ่มเติมในภายหลัง

มีคำถามเกี่ยวกับการกำหนดค่าเฉพาะหรือต้องการความช่วยเหลือในการปรับใช้หรือไม่ ทีมเทคนิคของเราได้เห็นกรณี Edge ส่วนใหญ่แล้ว และสามารถชี้ให้คุณทราบถึงสิ่งที่ได้ผลในสภาพแวดล้อมที่คล้ายคลึงกัน
