การติดตั้งสายเคเบิลใยแก้วนำแสงในร่มและกลางแจ้ง

Evolux Fiber Team · ก.พ. 2569 · อ่าน 10 นาที

การติดตั้งไฟเบอร์ออปติกเป็นขั้นตอนสำคัญในการสร้างเครือข่ายประสิทธิภาพสูง- การเลือกสายเคเบิลที่เหมาะสมทำให้มั่นใจได้ถึงการรับส่งข้อมูลที่มีประสิทธิภาพ อายุการใช้งานยาวนาน และความทนทานในสภาพแวดล้อมที่แตกต่างกัน คู่มือนี้ครอบคลุมถึงการติดตั้งสายเคเบิลใยแก้วนำแสงภายในอาคารและการติดตั้งสายเคเบิลใยแก้วนำแสงกลางแจ้ง พร้อมด้วยคำแนะนำที่เป็นประโยชน์สำหรับแต่ละสถานการณ์

ยังใหม่กับใยแก้วนำแสงใช่ไหม? คุณอาจต้องการตรวจสอบของเราพื้นฐานการเชื่อมต่อไฟเบอร์ออปติกอันดับแรก.

ประเภทของสายไฟเบอร์ออปติกตามการใช้งาน

สายเคเบิลไฟเบอร์ออปติกจัดหมวดหมู่ตามสภาพแวดล้อมการใช้งาน: ในร่มและกลางแจ้ง แต่ละประเภทได้รับการออกแบบให้มีคุณสมบัติเฉพาะเพื่อรองรับสภาวะที่แตกต่างกัน

สายเคเบิลใยแก้วนำแสงในร่ม

สายเคเบิลใยแก้วนำแสงภายในอาคารมักใช้ในอาคาร สำนักงาน และศูนย์ข้อมูล สายเคเบิลเหล่านี้มีความยืดหยุ่น น้ำหนักเบา และออกแบบด้วยวัสดุทนไฟ-เพื่อให้เป็นไปตามหลักเกณฑ์ด้านความปลอดภัย พวกเขาเผชิญกับความเครียดจากสิ่งแวดล้อมน้อยกว่าสายเคเบิลกลางแจ้ง แต่ต้องเป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัยที่เข้มงวด

อัตราการยิงมีความสำคัญมากกว่าที่คนส่วนใหญ่ตระหนัก ในเหตุเพลิงไหม้อาคาร ปลอกหุ้มสายไฟที่ไม่ถูกต้องสามารถปล่อยควันพิษหรือกระจายเปลวไฟผ่านช่องระบายอากาศได้ ตามมาตรา 770 ของ NEC (รหัสไฟฟ้าแห่งชาติ) ต่อไปนี้คือสิ่งที่คุณต้องรู้เกี่ยวกับการจัดอันดับ:

การใช้การให้คะแนนที่ไม่ถูกต้องไม่ได้เป็นเพียงการละเมิดรหัสเท่านั้น เราเคยเห็นผู้ติดตั้งใช้สายเคเบิล OFNR ผ่านช่องว่างเพื่อประหยัดเงินไม่กี่เซ็นต์ต่อฟุต เจ้าหน้าที่ตรวจสอบอาคารจับได้ ทุกอย่างถูกฉีกออกและทำใหม่โดยใช้สายเคเบิลที่เหมาะสม ในที่สุด "การออม" ก็มีต้นทุนเพิ่มขึ้นประมาณ 10 เท่า

สายเคเบิลใยแก้วนำแสงกลางแจ้ง

เคเบิลกลางแจ้งต้องเผชิญกับความท้าทายที่แตกต่างไปจากเดิมอย่างสิ้นเชิง-การเปลี่ยนแปลงของอุณหภูมิตั้งแต่ -40 องศาถึง +70 องศา ความชื้นที่แทรกซึม การสลายตัวของรังสียูวี ความเครียดทางกายภาพ และบางครั้งสัตว์ฟันแทะเคี้ยวผ่านแจ็คเก็ต สายเคเบิลเหล่านี้สร้างมาให้แข็งแกร่งขึ้นด้วยแจ็คเก็ตหุ้มเกราะและวัสดุกันน้ำ

สายเคเบิลใยแก้วใต้ดิน

สายเคเบิลเหล่านี้ถูกดึงผ่านท่อร้อยสายที่ฝังลึก 1 ถึง 2 เมตร ท่อร้อยสายให้การป้องกันทางกายภาพ แต่ความชื้นยังคงเข้ามาเมื่อเวลาผ่านไป-นั่นคือสาเหตุที่สายเคเบิลใต้ดินต้องใช้เทป-เจลปิดกั้นน้ำหรือ-เทปกั้นแบบแห้งภายใน แจ็คเก็ตที่เข้ากันได้-ของน้ำมันหล่อลื่นช่วยลดการเสียดสีระหว่างการดึงยาวผ่านระบบท่อ

สายเคเบิลฝังโดยตรง

ต่างจากสายเคเบิลใต้ดินตรงที่สายเคเบิลฝังโดยตรงจะลงดินโดยไม่มีท่อร้อยสาย พวกเขาต้องการเกราะเสริม-เหล็กลูกฟูกหรือเทปอะลูมิเนียม-เพื่อรับมือกับแรงดันดินและความเสียหายของสัตว์ฟันแทะ ข้อเสนอของอีโวลักซ์สายเคเบิลหุ้มเกราะพร้อมการป้องกันที่ได้รับการปรับปรุงซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งานฝังศพโดยตรง

สายอากาศ

สายอากาศห้อยระหว่างเสาหรือติดกับอาคาร ได้รับการปกป้องจากอันตรายใต้ดิน แต่ต้องเผชิญกับแรงลม การสะสมของน้ำแข็ง และการสัมผัสรังสียูวีอย่างต่อเนื่องแทน การออกแบบ-ที่รองรับตัวเองด้วย-ลวดเหล็กในตัวถือเป็นมาตรฐาน- โดยตัวส่งจะรับน้ำหนักของสายเคเบิลในขณะที่ใยแก้วนำแสงได้รับการปกป้องอยู่ภายใน

สายเคเบิลใต้น้ำ

สำหรับการใช้งานใต้น้ำในแม่น้ำ ทะเลสาบ หรือพื้นที่ชายฝั่ง สายเคเบิลจำเป็นต้องต้านทานน้ำได้ดีกว่า ส่วนใหญ่ใช้สิ่งกีดขวางหลายอย่าง: หลอดเติมเจล- เทปน้ำ-ที่บวมได้ และโครงสร้างที่ปิดผนึกอย่างแน่นหนา เกราะหนักช่วยป้องกันการโจมตีของสมอ

ก่อน-การวางแผนการติดตั้ง

คำแนะนำส่วนใหญ่ไม่ได้เน้นย้ำเพียงพอต่อไปนี้: การวางแผนช่วยป้องกันปัญหาการติดตั้งได้ประมาณ 95% ไม่ใช่ปัญหาด้านเทคนิค-ปัญหาการวางแผน มีคนลืมตรวจสอบว่าท่อที่มีอยู่เต็มแล้วหรือไม่ มีคนไม่รู้ว่าจำเป็นต้องมีใบอนุญาตในการข้ามถนน มีคนสั่งสายไฟสั้น 20 เมตร

ก่อนที่จะสั่งอะไร ให้เดินไปตามเส้นทางและเอกสารทั้งหมด:

ระยะทางรวม- วัดมัน ไม่ต้องประมาณ เพิ่ม 10-15% สำหรับความหย่อนและรูปแบบการกำหนดเส้นทาง

อุปสรรค- ผนัง เพดาน ระบบสาธารณูปโภคที่มีอยู่ ทางแยกถนน

สภาพแวดล้อม- มันจะสัมผัสกับอุณหภูมิสุดขั้วหรือไม่? ความชื้น? เคมีภัณฑ์?

โครงสร้างพื้นฐานที่มีอยู่- คุณสามารถใช้ท่อร้อยสาย ถาดเคเบิล หรือทางเดินที่มีอยู่ได้หรือไม่?

ต้องมีใบอนุญาตใบอนุญาตขุดค้น - ใบอนุญาตก่อสร้าง ข้อตกลงสิทธิ-ของ-ทาง

สำหรับงานนอกสถานที่โทร811(ในสหรัฐอเมริกา) เพื่อค้นหาระบบสาธารณูปโภคใต้ดินที่มีอยู่ก่อนการขุดใดๆ นี่เป็นสิ่งที่จำเป็นตามกฎหมาย และการชนกับท่อแก๊สหรือสายไฟทำให้เกิดปัญหาร้ายแรง

แนวทางปฏิบัติที่ดีที่สุดสำหรับการติดตั้งไฟเบอร์ออปติก

สายไฟเบอร์มีข้อได้เปรียบที่ยอดเยี่ยม-แบนด์วิดท์สูง การสูญเสียต่ำ ป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า แต่ประโยชน์เหล่านี้จะปรากฏเฉพาะเมื่อการติดตั้งเสร็จสิ้นอย่างถูกต้องเท่านั้น ต่อไปนี้เป็นคำแนะนำที่ตรงเป้าหมายสำหรับสถานการณ์การติดตั้งที่แตกต่างกัน

การติดตั้งไฟเบอร์ออปติกในร่ม

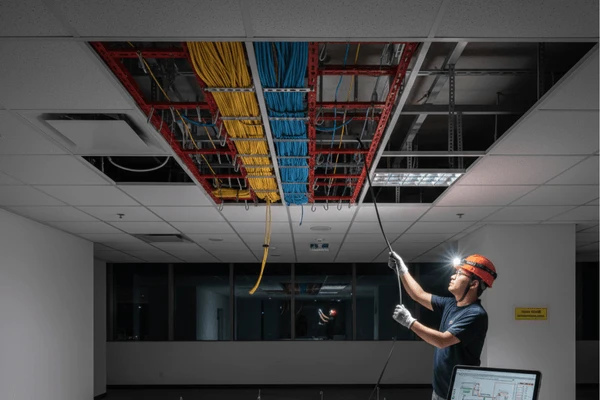

งานติดตั้งฝ้าเพดานและพื้นยก

เพดานแบบหล่นและพื้นยกสูงน่าจะเป็นจุดที่ง่ายที่สุดในการเดินไฟเบอร์ โดยปกติแล้วแผงเพดานสามารถดันขึ้นและเคลื่อนไปด้านข้างได้ ทำให้คุณสามารถเข้าถึงสายเคเบิลที่ด้านบนได้ กระเบื้องปูพื้นยกยกออกในลักษณะเดียวกัน

สายเคเบิลในพื้นที่เหล่านี้ควรได้รับการสนับสนุนและจัดระเบียบอย่างดี- ใช้ถาด ตะขอตัว J- หรือสายรัดตีนตุ๊กแก-โดยเว้นระยะห่างประมาณ 4 ถึง 5 ฟุตในการวิ่งทางตรง โดยมีส่วนรองรับเพิ่มเติมเมื่อทิศทางเปลี่ยน

สิ่งหนึ่งที่คนลืม: ติดส่วนรองรับเข้ากับโครงสร้างอาคาร ไม่ใช่ตะแกรงเพดาน ตารางได้รับการออกแบบมาเพื่อรองรับน้ำหนักของกระเบื้องเท่านั้น เราพบว่าส่วนเพดานพังทลายลงเมื่อมีการต่อสายเคเบิลเข้ากับโครงข่ายมากเกินไปเมื่อเวลาผ่านไป มันไม่ได้เกิดขึ้นทันที-ต้องใช้เวลาหลายเดือนหรือหลายปีของน้ำหนักสะสม-แต่เมื่อมันหายไป มันจะกำจัดทุกสิ่งที่อยู่ด้านล่างออกไป

สิ่งอื่นๆ ที่ควรระวังในการติดตั้งบนเพดาน:

อย่าวางสายเคเบิลบนกระเบื้องเพดานโดยตรง พวกเขาจะทรุดตัวลงและล้มลงในที่สุด

อย่ารัดซิปแน่นจนเกินไป ทำให้เกิดความเครียดจนเกิดปัญหาในภายหลัง สายรัดตีนตุ๊กแกทำงานได้ดีขึ้น

เก็บไฟเบอร์แยกจากสายไฟอย่างน้อย 12 นิ้ว ไฟเบอร์ทนทานต่อการรบกวน แต่สายไฟกลับสร้างความร้อน

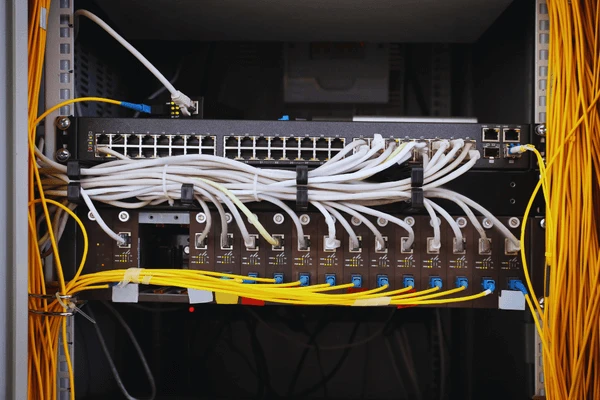

ใน-การติดตั้งตู้

จำเป็นต้องจัดระเบียบสายเคเบิลภายในตู้แร็ค ชั้นวางที่ยุ่งเหยิงทำให้เกิดปัญหาที่แท้จริง-ยากขึ้นในการแก้ไขปัญหา ง่ายกว่าที่จะตัดการเชื่อมต่อบางอย่างโดยไม่ตั้งใจ ฝันร้ายที่จะทำการเปลี่ยนแปลงในภายหลัง

ใช้แผงแพทช์ไฟเบอร์เพื่อจุดสิ้นสุดที่สะอาด เดินสายเคเบิลผ่านตัวจัดการสายเคเบิลในแนวตั้งและแนวนอน แทนที่จะปล่อยให้สายเคเบิลพาดผ่านอุปกรณ์ เก็บสายไฟเบอร์และสายไฟไว้ที่ด้านตรงข้ามของชั้นวาง

ปล่อยให้มีสายพ่วงบริการ-คอยขดไว้เพื่อใช้ในอนาคตเสมอ หากไม่หย่อน แม้แต่การเคลื่อนย้ายอุปกรณ์เพียงไม่กี่นิ้วก็อาจต้องดึงสายเคเบิลใหม่

การติดตั้งไรเซอร์

การวางสายเคเบิลแนวตั้งระหว่างพื้นนั้นยุ่งยากเนื่องจากน้ำหนักของสายเคเบิล ตัวสายเคเบิลสามารถยืดออกได้เมื่อเวลาผ่านไปหากไม่ได้รับการรองรับอย่างเหมาะสม

ใช้สายเคเบิลขั้นต่ำที่กำหนด OFNR- สำหรับไรเซอร์-OFNP หากไรเซอร์เชื่อมต่อกับช่อง plenum รองรับสายเคเบิลเป็นระยะๆ โดยใช้แคลมป์รับไฟเบอร์- ที่หนีบโลหะทั่วไปสามารถบดขยี้เส้นใยได้หากขันแน่นเกินไป

เคล็ดลับที่ช่วยประหยัดแรงได้มาก: เริ่มจากชั้นบนสุดแล้วดึงลง ไม่ใช่ขึ้น การดึงสายเคเบิลขึ้นด้านบนจะต่อสู้กับแรงโน้มถ่วงตลอดทาง และภาระจะเพิ่มขึ้นทุกๆ เมตรที่คุณดึง การดึงลงช่วยให้แรงโน้มถ่วงช่วยแทนที่จะสู้กับคุณ

บางทีขั้นตอนการจัดการจากผู้ผลิตสายเคเบิลแต่ละรายอาจแตกต่างกันเล็กน้อย ดังนั้นให้ตรวจสอบเอกสารข้อมูลสายเคเบิลเพื่อดูความสูงในแนวตั้งสูงสุดโดยไม่มีส่วนรองรับ และปฏิบัติตามคำแนะนำก่อน

การติดตั้งไฟเบอร์ออปติกกลางแจ้ง

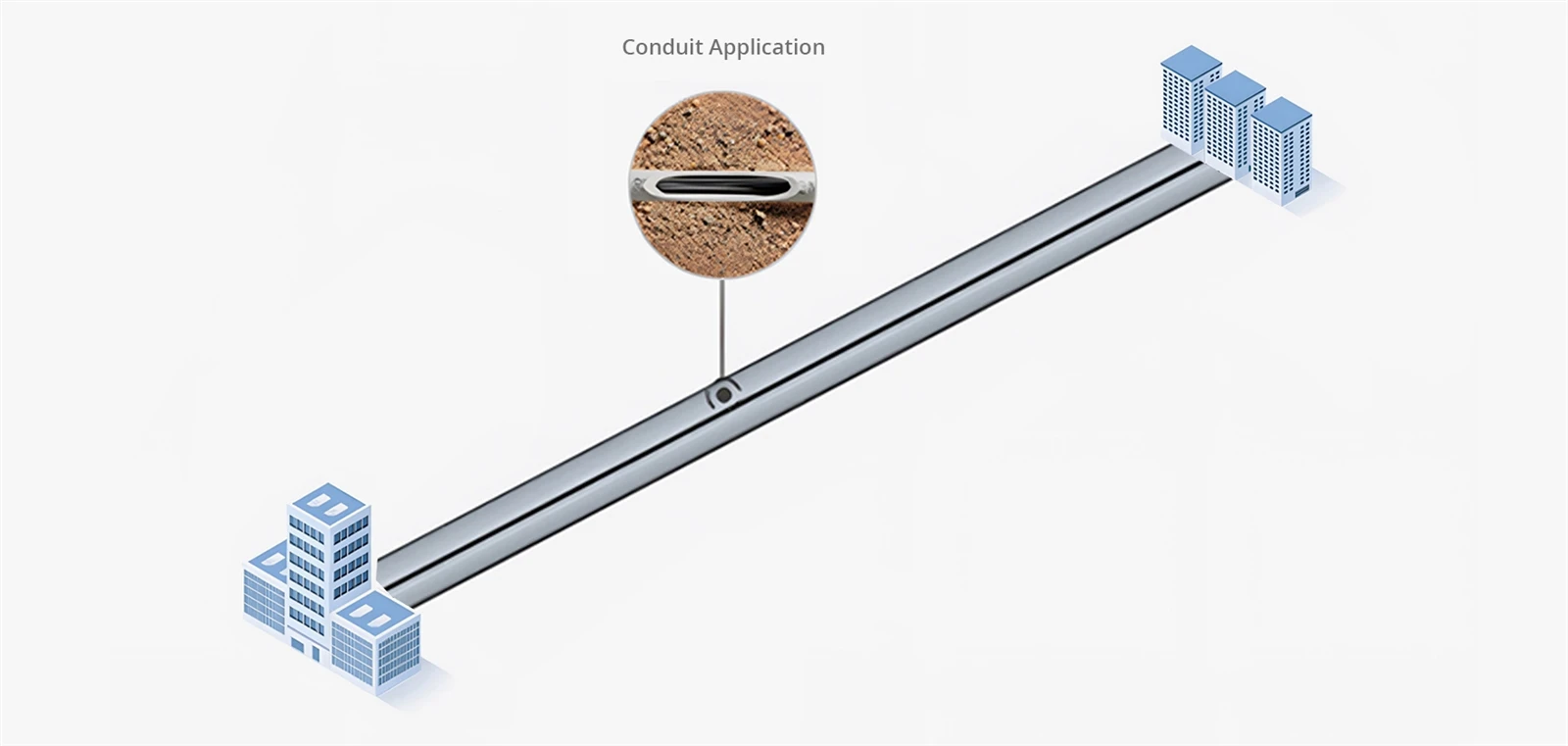

การติดตั้งท่อร้อยสาย

ท่อร้อยสายให้การป้องกันที่ดีในระยะยาว-สำหรับสายเคเบิลภายนอกอาคาร แต่เมื่อติดตั้งแล้ว การเปลี่ยนแปลงจะเป็นเรื่องยากและมีราคาแพง วางแผนเส้นทางล่วงหน้าอย่างรอบคอบ

เมื่อดึงสายเคเบิลผ่านท่อร้อยสาย ให้รักษาจุดเปลี่ยนทั้งหมดให้ราบรื่น ที่กล่องรวมสัญญาณและรูมือจับ อย่าให้สายเคเบิลวางอยู่บนขอบแหลมคม-เพิ่มท่อร้อยสายหรือท่อด้านในที่ยืดหยุ่นชิ้นสั้นๆ เพื่อนำทางสายเคเบิลรอบๆ มุม กล่องดึงแบ่งการวิ่งระยะยาวออกเป็นส่วนต่างๆ ที่สามารถจัดการได้ และให้คุณสามารถเข้าถึงงานในอนาคตได้

ควรใส่เชือกดึงไว้ในท่อระหว่างการติดตั้งเสมอ คุณจะต้องใช้มันในภายหลัง ใช้ไฟเบอร์-สารหล่อลื่นที่เข้ากันได้สำหรับเจลที่มีน้ำเป็นส่วนประกอบหลัก-แบบดึงยาว- ซึ่งใช้ได้ดี แต่ต้องตรวจสอบว่าเข้ากันได้กับวัสดุหุ้มสายเคเบิลของคุณ

บันทึก:รัศมีภายในของส่วนโค้งของท่อร้อยสายควรมีอย่างน้อย 10 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล สำหรับสายเคเบิลกลางแจ้งทั่วไปขนาด 8 มม. นั่นคือรัศมีการโค้งงอขั้นต่ำ 80 มม. การเดินท่อร้อยสายควรจำกัดไว้ที่ 100 ฟุตระหว่างจุดดึง โดยจะต้องโค้งงอ 90 องศาไม่เกินสองครั้งต่อส่วน การเกินขีดจำกัดเหล่านี้จะเพิ่มความตึงในการดึงอย่างมาก

เทคนิครูปที่ 8

สำหรับการดึงที่ยาวมาก-หลายร้อยฟุตขึ้นไป-อย่าพยายามทำทั้งหมดพร้อมกัน ดึงไปที่จุดกึ่งกลาง วางสายเคเบิลส่วนเกินไว้ในรูปแบบเลข 8 (ไม่ใช่แบบวงกลมซึ่งจะทำให้เกิดการบิดงอ) จากนั้นจึงดึงต่อไป ซึ่งจะช่วยกระจายความตึงและป้องกันไม่ให้ดึงเกินพิกัดสูงสุดของสายเคเบิล

การติดตั้งแบบฝังโดยตรง

การฝังโดยตรงทำให้สายเคเบิลลงดินโดยตรงโดยไม่มีท่อร้อยสาย คุณต้องมีสายเคเบิลหุ้มเกราะที่ได้รับการจัดอันดับสำหรับการฝังโดยตรง-สายเคเบิลภายนอกอาคารทั่วไปจะมีอายุการใช้งานได้ไม่เกินหนึ่งหรือสองปี

ก่อนขุดให้โทร811เพื่อค้นหาสาธารณูปโภคที่มีอยู่ กฎหมายกำหนดไว้ในสถานที่ส่วนใหญ่ การชนท่อแก๊สหรือท้ายไฟเบอร์นั้นมีราคาแพงและอันตรายที่สุด รับใบอนุญาตขุดค้น-เขตอำนาจศาลส่วนใหญ่กำหนด

ความลึกของการฝังขึ้นอยู่กับตำแหน่ง:

ฝังไว้ใต้เส้นน้ำแข็งสำหรับภูมิภาคของคุณเสมอ การแช่แข็ง-วงจรการละลายอาจทำให้ดินเคลื่อนตัวและทำให้สายเคเบิลที่ฝังอยู่ตื้นเกินไปเสียหายได้

หลังจากวางสายเคเบิลแล้ว ให้ถมทรายหรือดินทรายละเอียดก่อน-ห้ามหินทับสายเคเบิลโดยตรง ติดตั้งเทปคำเตือนด้านบนประมาณ 12 นิ้ว บันทึกเส้นทางที่แน่นอนด้วยพิกัด GPS หรือการวัดโดยละเอียด บางคนจะขอบคุณคุณหลายปีต่อจากนี้เมื่อพวกเขาต้องการค้นหามัน

การติดตั้งทางอากาศ

การติดตั้งทางอากาศจะระงับสายเคเบิลระหว่างเสา หลีกเลี่ยงค่าใช้จ่ายในการขุดร่องลึกแต่ทำให้สายเคเบิลต้องเผชิญกับสภาพอากาศ-ลม น้ำแข็ง แสงแดด อุณหภูมิที่เปลี่ยนแปลง

สายเคเบิลที่รองรับตัวเอง-พร้อมสายพ่วงในตัวเป็นสายเคเบิลมาตรฐาน ตัวส่งกำลังรับน้ำหนักและแรงลม ในขณะที่ใยแก้วนำแสงได้รับการปกป้องภายใน สำหรับการติดตั้งใกล้กับสายไฟ สายเคเบิล-ตัวรองรับไดอิเล็กทริก- (ADSS) ทั้งหมดใช้เส้นด้ายอะรามิดแทนเหล็กเพื่อหลีกเลี่ยงอันตรายจากไฟฟ้า

ความย้อยระหว่างเสามีความสำคัญมากกว่าที่ผู้คนจะตระหนัก การแน่นเกินไปทำให้เกิดปัญหาความเครียดในสภาพอากาศหนาวเย็นเมื่อสายเคเบิลหดตัว การหลวมเกินไปทำให้เกิดการเคลื่อนที่ของลมมากเกินไป ทำให้เกิดความเมื่อยล้าที่จุดยึด สำหรับช่วงที่ยาวกว่า 100 เมตรหรือในพื้นที่ที่มีสภาพอากาศเลวร้าย คุณอาจต้องการให้วิศวกรคำนวณการลดลงที่เหมาะสม

ในกรณีที่สายเคเบิลเข้าไปในอาคาร ให้ติดตั้งลูปขยาย การเปลี่ยนแปลงของอุณหภูมิทำให้เกิดการขยายตัวและการหดตัวอย่างมีนัยสำคัญ-โดยไม่มีการวนซ้ำ ซึ่งการเคลื่อนไหวจะเน้นไปที่ความเครียดที่จุดเริ่มต้น และอาจสร้างความเสียหายให้กับทั้งสายเคเบิลและการเจาะทะลุอาคารเมื่อเวลาผ่านไป

การประกบและการสิ้นสุด

การติดตั้งสายเคเบิลมีชัยไปกว่าครึ่ง การเชื่อมต่ออย่างถูกต้องคืออีกครึ่งหนึ่ง

การประกบฟิวชั่น

การประกบแบบฟิวชั่นจะละลายเส้นใยทั้งสองที่ปลายเข้าด้วยกันด้วยส่วนโค้งไฟฟ้า การประกบฟิวชั่นที่ดีแทบจะไม่มีการสูญเสีย-โดยทั่วไปจะต่ำกว่า 0.05 dB นั่นเป็นเหตุผลว่าทำไมจึงเป็นมาตรฐานสำหรับการติดตั้งแบบถาวร

กระบวนการนี้ต้องการความแม่นยำในแต่ละขั้นตอน:

เปลื้องผ้าการเคลือบป้องกันเพื่อเผยให้เห็นเส้นใยเปลือย ใช้เครื่องปอกไฟเบอร์ที่เหมาะสม-เครื่องมือที่ได้รับการปรับปรุงมาทำให้กระจกเสียหาย

ทำความสะอาดเส้นใยเปลือยที่มีไอโซโพรพิลแอลกอฮอล์ 99% และผ้าเช็ดทำความสะอาดไร้ขุย- หนึ่งรอบต่อส่วนการเช็ด

ผ่าเส้นใยเพื่อสร้างใบหน้าปลายแบนตั้งฉาก คุณภาพรอยแยกจะกำหนดคุณภาพรอยต่อ-หากดูบิ่น เป็นมุม หรือหยาบ ให้ดึงกลับเข้าไปอีกแล้วลองอีกครั้ง

ฟิวส์โดยการใส่เส้นใยเข้าไปในเครื่องต่อ โดยจะจัดแนวโดยอัตโนมัติและใช้ส่วนโค้ง

ปกป้องประกบด้วยปลอกหดด้วยความร้อน- ตัวต่อฟิวชันเปลือยมีความเปราะบางมาก

หากเครื่องต่อประมาณการสูญเสียที่สูงกว่า 0.05 dB แสดงว่ามีสิ่งผิดปกติเกิดขึ้น ทำซ้ำดีกว่ายอมรับการประกบขอบ

สำหรับงานเลิกจ้างอย่างมีคุณภาพผมเปียไฟเบอร์ออปติกด้วยตัวเชื่อมต่อที่ขัดเงาจากโรงงาน- ทำให้เกิดความแตกต่างอย่างแท้จริงในผลลัพธ์สุดท้าย

การประกบเชิงกล

การต่อเชิงกลใช้ฟิกซ์เจอร์สำหรับปรับแนวและ-เจลที่ตรงกันแทนฟิวชัน ติดตั้งได้เร็วกว่า ไม่ต้องใช้อุปกรณ์ฟิวชันราคาแพง

ข้อดี: การสูญเสียที่สูงกว่า (0.1- โดยทั่วไป 0.5 dB เทียบกับ 0.05 dB สำหรับฟิวชัน) และความน่าเชื่อถือในระยะยาว-ต่ำกว่าในสภาพแวดล้อมที่รุนแรง ค่าปรับสำหรับการซ่อมแซมฉุกเฉินหรืองานที่ใช้ไฟเบอร์น้อย-ซึ่งกังวลเรื่องต้นทุนอุปกรณ์ สำหรับโครงสร้างพื้นฐานแบบถาวร ฟิวชั่นยังคงเป็นหนทางไป

ประเภทตัวเชื่อมต่อ

แอปพลิเคชันที่แตกต่างกันต้องใช้ตัวเชื่อมต่อที่แตกต่างกัน:

ของเราขั้วต่อไฟเบอร์ออปติกมีแบบมาตรฐานทุกประเภททั้งโรงงานและภาคสนาม

การทดสอบและเอกสารประกอบ

อย่าข้ามการทดสอบ "ลิงก์สว่างขึ้น" ไม่ได้หมายความว่าการติดตั้งดี การติดตั้งแบบขอบอาจทำงานได้ที่ 10G แต่ล้มเหลวที่ 100G หรือทำงานได้ดีในฤดูร้อน แต่จะขาดหายไปในฤดูหนาว

การตรวจสอบด้วยสายตา

ก่อนที่จะเชื่อมต่อสิ่งใดๆ ให้ตรวจสอบส่วนปลายของตัวเชื่อมต่อทุกอันด้วยกล้องจุลทรรศน์สำหรับตรวจสอบที่กำลังขยาย 200-400 เท่า มองหาฝุ่น รอยนิ้วมือ รอยขีดข่วนตามแกนกลาง และเศษในปลอกโลหะ

การปนเปื้อนทำให้เกิดปัญหาเครือข่ายไฟเบอร์ส่วนใหญ่ การสำรวจอุตสาหกรรมชิ้นหนึ่งพบว่านี่เป็นเหตุผลอันดับหนึ่งในการแก้ไขปัญหาการโทร ทำความสะอาดขั้วต่อที่ปนเปื้อนด้วยเครื่องมือทำความสะอาดที่เหมาะสม และ-ตรวจสอบอีกครั้ง รอยขีดข่วนที่ข้ามบริเวณแกนกลางหมายความว่าจำเป็นต้องเปลี่ยนขั้วต่อ

การทดสอบการสูญเสีย

ชุดทดสอบการสูญเสียการมองเห็นจะวัดการสูญเสียการแทรกทั้งหมดตั้งแต่ปลาย-ถึง- เปรียบเทียบผลลัพธ์ที่วัดได้กับการสูญเสียที่คาดหวัง:

การสูญเสียที่คาดหวัง=(ความยาวเส้นใย × การลดทอน) + (ขั้วต่อ × 0.3 dB) + (รอยต่อ × 0.1 dB)

การลดทอนของเส้นใยโดยทั่วไป:

โหมดเดี่ยว-ที่ 1310 นาโนเมตร: 0.35 dB/กม

โหมดเดี่ยว-ที่ 1550 นาโนเมตร: 0.25 dB/กม

มัลติโหมดที่ 850 นาโนเมตร: 3.0 dB/กม

หากการสูญเสียที่วัดได้สูงกว่าที่คำนวณไว้อย่างมาก แสดงว่ามีสิ่งผิดปกติเกิดขึ้น ค้นหาก่อนที่จะยอมรับการติดตั้ง สำหรับการเดินสายในอาคาร มาตรฐาน TIA-568 กำหนดงบประมาณการสูญเสียเฉพาะและข้อกำหนดการทดสอบที่การติดตั้งเชิงพาณิชย์ส่วนใหญ่ควรปฏิบัติตาม

การทดสอบ OTDR

OTDR (Optical Time-Domain Reflectometer) ส่งพัลส์แสงและวัดการสะท้อน โดยแสดงตัวเชื่อมต่อ รอยต่อ การโค้งงอ และข้อบกพร่องตลอดการเชื่อมต่อ ร่องรอยจะบอกคุณได้อย่างชัดเจนว่าปัญหาอยู่ที่ไหนและรุนแรงเพียงใด

บันทึกการติดตาม OTDR สำหรับทุกไฟเบอร์ เมื่อมีบางอย่างล้มเหลวหลายเดือนหรือหลายปีให้หลัง การเปรียบเทียบร่องรอยปัจจุบันกับร่องรอยดั้งเดิมจะแสดงให้เห็นว่ามีอะไรเปลี่ยนแปลงไปบ้าง จัดเก็บเอกสารที่ช่างเทคนิคในอนาคตสามารถค้นหาได้จริง-ไม่ใช่บนแล็ปท็อปของใครบางคนที่จะออกไปเมื่อเปลี่ยนงาน

ปัญหาและแนวทางแก้ไขทั่วไป

ลิงค์จะไม่สร้างเลย

ตรวจสอบตามลำดับนี้: เชื่อมต่อขั้วต่ออย่างถูกต้องหรือไม่ เชื่อมต่อไฟเบอร์ถูกต้อง (ติดตามทางกายภาพ)? ขั้ว TX/RX ถูกต้องหรือไม่ ขั้วต่อสะอาดไหม?

ข้อผิดพลาดเป็นระยะ ๆ หรืออัตราข้อผิดพลาดบิตสูง

เกือบทุกครั้งหนึ่งในสามสิ่ง: ตัวเชื่อมต่อที่ปนเปื้อน กำลังแสงส่วนขอบ (ลิงก์ใช้งานได้แต่ไม่มีส่วนขอบ) หรือการละเมิดรัศมีโค้งที่ไหนสักแห่งในเส้นทาง ตรวจสอบเส้นทางทางกายภาพโดยมองหาทางโค้งที่แน่นหนา-ภายในชั้นวาง เมื่อทิศทางเปลี่ยนไป ทุกที่ที่สายเคเบิลถูก "ยัด" ลงในพื้นที่แคบ

ลิงค์เคยใช้งานได้ แต่ตอนนี้ไม่ได้แล้ว

มีบางอย่างเปลี่ยนไป มีงานทำในพื้นที่หรือไม่? มีใครเชื่อมต่อหรือตัดการเชื่อมต่ออะไรบ้าง? เปรียบเทียบการติดตาม OTDR ปัจจุบันกับข้อมูลพื้นฐานเดิม

OTDR แสดงการสูญเสียสูงอย่างไม่คาดคิด ณ จุดหนึ่ง

อาจเป็นขั้วต่อที่สกปรก รอยต่อไม่ดี การโค้งงอแน่น หรือความเสียหายทางกายภาพ เริ่มต้นด้วยการทำความสะอาด หากไม่สามารถแก้ไขได้ ให้ตรวจสอบสถานที่ที่ OTDR ระบุทางกายภาพ

บทสรุป

การติดตั้งไฟเบอร์ที่ดีนั้นขึ้นอยู่กับพื้นฐาน: สายเคเบิลที่เหมาะสมสำหรับสภาพแวดล้อม การจัดการอย่างระมัดระวัง การเชื่อมต่อที่สะอาด การทดสอบที่เหมาะสม ไม่ซับซ้อน แต่รายละเอียดมีความสำคัญ ข้ามไปและคุณจะแก้ไขปัญหาได้นานหลายปี

Evolux Fiber มีส่วนประกอบไฟเบอร์ออปติกที่สมบูรณ์-ตัวเชื่อมต่อ สายแพทช์ ผมเปีย อะแดปเตอร์ และกล่องเทอร์มินัล มีตัวอย่างฟรีและการสนับสนุนทางเทคนิคสำหรับโครงการของคุณ

คำถามเกี่ยวกับการติดตั้งของคุณ? ติดต่อทีมงานของเราเพื่อขอความช่วยเหลือ
