การเปรียบเทียบทางเทคนิคเชิงลึก-เพื่อช่วยให้วิศวกรเครือข่ายและทีมจัดซื้อเลือกมัลติโหมดไฟเบอร์ที่เหมาะสมสำหรับโครงสร้างพื้นฐานของตน
เมื่อบริษัทโลจิสติกส์ในรัฐนิวเจอร์ซีย์ติดต่อเราเกี่ยวกับการอัพเกรดเครือข่ายคลังสินค้าในไตรมาสที่แล้ว พวกเขาเผชิญกับปัญหาทั่วไป นั่นคือ สายเคเบิล OM1 ที่มีอยู่ไม่สามารถรองรับสวิตช์ 10GbE ที่เพิ่งซื้อได้ ช่างเทคนิคบนไซต์-ได้แนะนำ OM4 แล้ว แต่นั่นเกินความจำเป็นสำหรับการวิ่งโดยเฉลี่ย 85 เมตรใช่หรือไม่ สถานการณ์นี้เกิดขึ้นทุกวันในศูนย์ข้อมูล วิทยาเขต และสถานที่ขององค์กรทั่วโลก
การเลือกมัลติไฟเบอร์ไม่ใช่แค่การเลือก-สายเคเบิลที่มีรหัสสี- แต่ยังเกี่ยวกับการทำความเข้าใจฟิสิกส์ของการแพร่กระจายของแสง การจับคู่โครงสร้างพื้นฐานของคุณกับความต้องการแบนด์วิธในปัจจุบันและอนาคต และการเพิ่มประสิทธิภาพการลงทุนของคุณ คู่มือนี้มีเนื้อหานอกเหนือไปจากข้อกำหนดเฉพาะระดับพื้นผิวที่จะอธิบายทำไมเส้นใยเหล่านี้ทำหน้าที่แตกต่างและยังไงเพื่อประกอบการตัดสินใจสำหรับการใช้งานเฉพาะของคุณ
อะไรทำให้มัลติไฟเบอร์ "มัลติโหมด"
ก่อนที่จะเจาะลึกการจำแนกประเภท OM เรามากำหนดสิ่งที่ทำให้มัลติโหมดไฟเบอร์แตกต่างจากโหมดเดี่ยว{0}}ในระดับพื้นฐานกันก่อน
มัลติโหมดไฟเบอร์มีเส้นผ่านศูนย์กลางแกนที่ใหญ่กว่า-โดยทั่วไปคือ 50μm หรือ 62.5μm เมื่อเปรียบเทียบกับแกน 9μm ของโหมดเดี่ยว- แกนกลางที่ใหญ่กว่านี้ช่วยให้แสงเดินทางผ่านเส้นใยไปตามเส้นทางหลายเส้นทางพร้อมกัน แต่ละเส้นทางแสดงถึง "โหมด" ของการแพร่กระจายที่แตกต่างกัน ลองนึกถึงทางหลวงที่มีหลายเลนเทียบกับถนนเลนเดียว-: เลนที่มากขึ้นหมายถึงความสามารถในการสัญจรในระยะทางสั้นๆ มากขึ้น แต่การประสานงานจะท้าทายในระยะทางที่ยาวกว่า
อินเทอร์เฟซการหุ้มแกนกลาง-ถึง-ในไฟเบอร์มัลติโหมดแบบให้คะแนน-นั้นไม่ใช่ขอบเขตที่คมชัด แต่เป็นการเปลี่ยนแปลงทีละน้อยในดัชนีการหักเหของแสง การไล่ระดับสีนี้ได้รับการออกแบบมาอย่างแม่นยำเพื่อให้เวลาการเดินทางของโหมดต่างๆ เท่ากัน แสงที่เดินทางใกล้ขอบของไฟเบอร์จะใช้เส้นทางทางกายภาพที่ยาวกว่า แต่เคลื่อนที่ผ่านวัสดุดัชนีการหักเหของแสง--ที่ต่ำกว่า (และทำให้เดินทางได้เร็วขึ้น) ในขณะที่แสงที่อยู่ใกล้ศูนย์กลางจะใช้เส้นทางที่สั้นกว่าผ่านวัสดุดัชนีการหักเหของแสง-ที่สูงกว่า- (เคลื่อนที่ช้าลง) เมื่อปรับจูนอย่างสมบูรณ์แบบ ทุกโหมดจะมาถึงเครื่องรับพร้อมกัน
ในทางปฏิบัติ เกณฑ์ความคลาดเคลื่อนในการผลิตหมายความว่าการชดเชยนี้ไม่เคยสมบูรณ์แบบ ผลลัพธ์ของเวลาที่แตกต่างกันระหว่างโหมด-ที่เรียกว่าการกระจายแบบโมดอล- จะจำกัดแบนด์วิดท์และระยะการส่งข้อมูลของไฟเบอร์ในที่สุด นี่คือพารามิเตอร์หลักที่แยก OM1 ถึง OM5
วิวัฒนาการจาก LED สู่ VCSEL: ทำความเข้าใจกับการปฏิวัติแบนด์วิธ
ระบบการจำแนกประเภท OM สะท้อนให้เห็นถึงการเปลี่ยนแปลงขั้นพื้นฐานในเทคโนโลยีแหล่งกำเนิดแสงที่เกิดขึ้นในช่วงปลายทศวรรษ 1990 และต้นทศวรรษ 2000
ยุค LED (OM1 และ OM2)
ระบบมัลติโหมดในยุคแรกๆ ใช้แสง-ไดโอดเปล่งแสง (LED) เป็นแหล่งกำเนิดแสง LED สร้างเอาท์พุตที่กว้างและสม่ำเสมอซึ่งเติมเต็มแกนไฟเบอร์ทั้งหมด ทำให้โหมดที่มีอยู่ทั้งหมดน่าตื่นเต้นพร้อมกัน เงื่อนไข "การเปิดตัวมากเกินไป" นี้หมายความว่าแบนด์วิดท์ของไฟเบอร์ถูกกำหนดโดยประสิทธิภาพรวมของโหมดหลายร้อยโหมดที่ทำงานร่วมกัน โหมดช้าหรือเร็วบางโหมดมีผลกระทบเพียงเล็กน้อย เนื่องจากพลังงานสัญญาณถูกกระจายไปตามเส้นทางต่างๆ มากมาย
LED มีข้อจำกัดพื้นฐาน: อัตราการมอดูเลตสูงสุดอยู่ที่ประมาณ 622 Mbit/s ข้อจำกัดนี้ทำให้ไม่เหมาะสมกับแอปพลิเคชันความเร็วระดับกิกะบิต- ไม่ว่าความสามารถทางทฤษฎีของไฟเบอร์จะเป็นอย่างไร
การปฏิวัติ VCSEL (OM3, OM4, OM5)

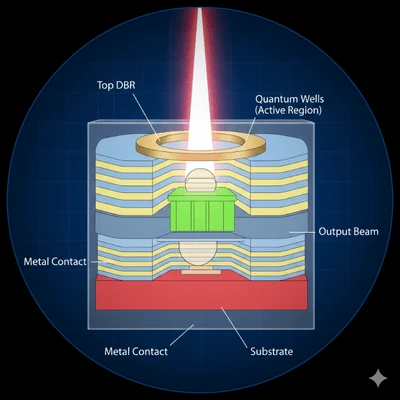

แนวตั้ง-พื้นผิวโพรง-การเปล่งแสงเลเซอร์ (VCSEL) เปลี่ยนแปลงทุกอย่าง เลเซอร์เซมิคอนดักเตอร์เหล่านี้นำเสนอ:
อัตราการมอดูเลตเกิน 25 Gbit/s (และปรับปรุงอย่างต่อเนื่อง)
ความกว้างสเปกตรัมที่แคบลง ช่วยลดการกระจายตัวของสี
กำลังแสงที่สูงขึ้นเพื่ออัตราส่วนสัญญาณ-ต่อ-สัญญาณรบกวนที่ดีขึ้น
ต้นทุนการผลิตต่ำกว่าเมื่อเปรียบเทียบกับ-การเปล่งแสงเลเซอร์ที่ขอบ
โปรไฟล์ลำแสงแบบวงกลมที่เชื่อมต่อเข้ากับแกนไฟเบอร์ได้อย่างมีประสิทธิภาพ
อย่างไรก็ตาม VCSEL ไม่ได้เติมแกนไฟเบอร์อย่างสม่ำเสมอ ลำแสงรวมศูนย์จะกระตุ้นเฉพาะโหมดย่อยของโหมดที่มีอยู่-ซึ่งโดยทั่วไปคือโหมดที่อยู่ใกล้ศูนย์กลางของไฟเบอร์ เงื่อนไข "การเปิดตัวแบบจำกัด" นี้หมายถึงข้อบกพร่องหรือการแปรผันของดัชนีการหักเหของแสงในศูนย์กลางแกนกลางส่งผลกระทบอย่างไม่เป็นสัดส่วนต่อประสิทธิภาพของระบบ
นี่คือเหตุผลว่าทำไมเส้นใย OM1 และ OM2 ซึ่งได้รับการออกแบบมาเพื่อการเปิดตัว LED ที่เติมมากเกินไปจึงมักจะทำงานแย่ลงด้วย VCSEL มากกว่าแบนด์วิธที่ได้รับการจัดอันดับจะแนะนำ ผู้ผลิตไฟเบอร์ตอบสนองด้วยการพัฒนาไฟเบอร์มัลติโหมด (LOMMF) ที่ปรับให้เหมาะสมด้วยเลเซอร์-ด้วยโปรไฟล์ดัชนีการหักเหของแสงที่มีการควบคุมอย่างเข้มงวด ซึ่งออกแบบมาเป็นพิเศษสำหรับการเปิดตัว VCSEL ไฟเบอร์ที่ได้รับการปรับปรุงประสิทธิภาพด้วยเลเซอร์-นี้กลายเป็นรากฐานสำหรับการจำแนกประเภท OM3, OM4 และ OM5
การจำแนกประเภท OM: รายละเอียดทางเทคนิคโดยละเอียด
OM1 ไฟเบอร์
ข้อมูลจำเพาะหลัก:
เส้นผ่านศูนย์กลางแกน: 62.5μm
เส้นผ่านศูนย์กลางการหุ้ม: 125μm
แบนด์วิธ Overfilled Launch (OFL): 200 MHz·km ที่ 850nm, 500 MHz·km ที่ 1300nm
การลดทอนสูงสุด: 3.5 dB/km ที่ 850nm, 1.5 dB/km ที่ 1300nm
สีแจ็คเก็ต: สีส้ม (ต่อ TIA-598C)
บริบททางเทคนิค:
เดิมทีเลือกใช้แกน 62.5μm ที่ใหญ่กว่าของ OM1 เนื่องจากทำให้การจัดตำแหน่งกับแหล่งกำเนิดแสง LED ง่ายขึ้น และอนุญาตให้มีพิกัดความเผื่อของตัวเชื่อมต่อที่หลวมลง อย่างไรก็ตาม คอร์ที่ใหญ่กว่านี้รองรับโหมดการแพร่กระจายมากกว่าไฟเบอร์ 50μm ส่งผลให้การกระจายตัวของโมดัลมากขึ้นและแบนด์วิธที่ต่ำกว่า
ขนาดแกน 62.5μm ทำให้เกิดความไม่เข้ากันขั้นพื้นฐาน: ขั้วต่อ OM1 และสายแพตช์ไม่สามารถผสมกับส่วนประกอบ OM2/OM3/OM4/OM5 ได้ การผสมพันธุ์ไฟเบอร์ 62.5μm กับไฟเบอร์ 50μm ทำให้เกิดการสูญเสียเพิ่มเติมประมาณ 3-4 dB ซึ่งเพียงพอที่จะทำให้เกิดความล้มเหลวในการเชื่อมต่อในหลายระบบ
การจำกัดระยะทางในทางปฏิบัติ:
| อัตราข้อมูล | ระยะทางสูงสุด |
|---|---|
| 100 Mbit/s (100BASE-FX) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 275 m |
| 10 Gbit/s (10GBASE-SR) | 33 m |
สถานะปัจจุบัน:
OM1 ถือเป็นโครงสร้างพื้นฐานแบบเดิม การติดตั้งใหม่ไม่ควรระบุ OM1 เว้นแต่จะเชื่อมต่อกับโรงงานขนาด 62.5μm ที่มีอยู่ซึ่งจำเป็นต้องมีความต่อเนื่องแบบโมดอล ขีดจำกัด 33 เมตรที่ 10GbE ทำให้ไม่สามารถใช้งานได้กับแอปพลิเคชันศูนย์ข้อมูลสมัยใหม่
OM2 ไฟเบอร์
ข้อมูลจำเพาะหลัก:
เส้นผ่านศูนย์กลางแกน: 50μm
เส้นผ่านศูนย์กลางการหุ้ม: 125μm
แบนด์วิดท์ OFL: 500 MHz·กม. ที่ 850 นาโนเมตร, 500 MHz·กม. ที่ 1300 นาโนเมตร
การลดทอนสูงสุด: 3.5 dB/km ที่ 850nm, 1.5 dB/km ที่ 1300nm
สีแจ็คเก็ต: สีส้ม (ต่อ TIA-598C)
บริบททางเทคนิค:
OM2 แสดงถึงการเปลี่ยนมาสู่เทคโนโลยีหลัก 50μm ในขณะที่ยังคงได้รับการออกแบบสำหรับแหล่งกำเนิดแสง LED เป็นหลัก คอร์ที่เล็กกว่าจะช่วยลดจำนวนโหมดที่รองรับ ปรับปรุงแบนด์วิธเมื่อเทียบกับ OM1 OM2 สมัยใหม่มักผลิตขึ้นโดยได้รับการปรับให้เหมาะสมด้วยเลเซอร์- แม้ว่าจะไม่เป็นไปตามข้อกำหนด EMB ที่เข้มงวดของ OM3 ก็ตาม
เนื่องจากทั้ง OM1 และ OM2 ใช้แจ็คเก็ตสีส้ม ให้ตรวจสอบประเภทไฟเบอร์เสมอโดยตรวจสอบคำอธิบายที่พิมพ์ของสายเคเบิล (เช่น "50/125" กับ "62.5/125") ก่อนที่จะสิ้นสุดหรือต่อ
การจำกัดระยะทางในทางปฏิบัติ:
| อัตราข้อมูล | ระยะทางสูงสุด |
|---|---|
| 100 Mbit/s (100BASE-FX) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 550 m |
| 10 Gbit/s (10GBASE-SR) | 82 m |
สถานะปัจจุบัน:
เช่นเดียวกับ OM1 OM2 กำลังถูกยุติจากการติดตั้งใหม่ ขีดจำกัด 82 เมตรที่ 10GbE จำกัดความมีประโยชน์ในสภาพแวดล้อมสมัยใหม่ แม้ว่าจะยังคงสามารถใช้งานได้สำหรับการเชื่อมต่อ 1GbE ภายในขีดจำกัดระยะทางก็ตาม
ไฟเบอร์ OM3 (เลเซอร์-ไฟเบอร์มัลติโหมดที่ปรับให้เหมาะสม)
ข้อมูลจำเพาะหลัก:
เส้นผ่านศูนย์กลางแกน: 50μm
เส้นผ่านศูนย์กลางการหุ้ม: 125μm
แบนด์วิดธ์ Modal ที่มีประสิทธิภาพ (EMB): 2,000 MHz·km ที่ 850nm
แบนด์วิดท์ OFL: 1,500 MHz·กม. ที่ 850 นาโนเมตร
การลดทอนสูงสุด: 3.0 dB/กม. ที่ 850 นาโนเมตร
สีแจ็คเก็ต: Aqua (ต่อ TIA-598C)
บริบททางเทคนิค:
OM3 เป็นการจำแนกประเภทไฟเบอร์ประเภทแรกที่ออกแบบมาสำหรับการส่งผ่าน VCSEL โดยเฉพาะ ตัวชี้วัดหลักเปลี่ยนจากแบนด์วิดธ์การเปิดมากเกินไป (เกี่ยวข้องกับ LED) เป็นแบนด์วิดท์ Modal ที่มีประสิทธิภาพ (เกี่ยวข้องกับ VCSEL) EMB ถูกกำหนดโดยการทดสอบ Differential Mode Delay (DMD) ซึ่งจะวัดว่ากลุ่มโหมดต่างๆ มีการหน่วงเวลาอย่างไรโดยสัมพันธ์กันภายใต้เงื่อนไขการเปิดตัวที่จำกัดซึ่งจำลองพฤติกรรมของ VCSEL
ข้อกำหนด EMB 2,000 MHz·km หมายถึงการเชื่อมต่อ 300{{4} เมตร ให้แบนด์วิดท์ที่ใช้งานได้ประมาณ 6.67 GHz ซึ่งเพียงพอสำหรับ 10GbE โดยมีระยะขอบ โปรไฟล์ดัชนีการหักเหของไฟเบอร์ได้รับการควบคุมอย่างเข้มงวด โดยเฉพาะอย่างยิ่งในศูนย์กลางแกนกลางที่พลังงาน VCSEL เข้มข้น
การจำกัดระยะทางในทางปฏิบัติ:
| อัตราข้อมูล | ระยะทางสูงสุด |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 300 m |
| 25 Gbit/s (25GBASE-SR) | 70 m |
| 40 Gbit/s (40GBASE-SR4) | 100 m |
| 100 Gbit/s (100GBASE-SR4) | 70 m |
สถานะปัจจุบัน:
OM3 ยังคงถูกนำไปใช้อย่างกว้างขวางและคุ้มค่า-สำหรับแอปพลิเคชัน 10GbE ภายในระยะ 300 เมตร สำหรับการติดตั้งไฟเบอร์สำหรับที่พักอาศัยและเครือข่ายองค์กรขนาดเล็กที่ใช้สายเคเบิลไม่เกิน 300 เมตร OM3 มอบความคุ้มค่าที่ยอดเยี่ยม อย่างไรก็ตาม แอปพลิเคชัน 40GbE และ 100GbE เปิดเผยข้อจำกัดอย่างรวดเร็ว
OM4 ไฟเบอร์
ข้อมูลจำเพาะหลัก:
เส้นผ่านศูนย์กลางแกน: 50μm
เส้นผ่านศูนย์กลางการหุ้ม: 125μm
แบนด์วิดธ์ Modal ที่มีประสิทธิภาพ (EMB): 4,700 MHz·km ที่ 850nm
แบนด์วิดท์ OFL: 3,500 MHz·กม. ที่ 850 นาโนเมตร
การลดทอนสูงสุด: 3.0 dB/กม. ที่ 850 นาโนเมตร

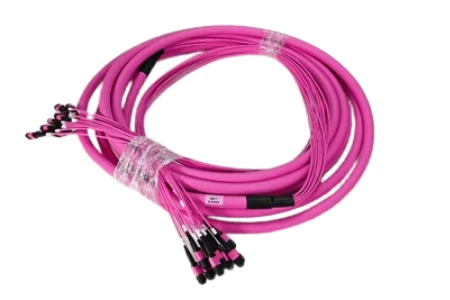

สีแจ็คเก็ต: Aqua หรือ Erika Violet (ต่อ TIA-598C)
บริบททางเทคนิค:
OM4 เกิดขึ้นจากการปรับปรุงกระบวนการผลิตอย่างต่อเนื่องหลังจากการแนะนำของ OM3 ผู้ผลิตไฟเบอร์ได้รับการควบคุมโปรไฟล์ดัชนีการหักเหของแสงที่เข้มงวดมากขึ้น ซึ่งมากกว่าสองเท่าของแบนด์วิธโมดอลที่มีประสิทธิภาพ นี่ไม่ใช่การออกแบบไฟเบอร์แบบใหม่มากเท่ากับวิวัฒนาการของการผลิต OM3 ไปสู่มาตรฐานคุณภาพที่สูงขึ้น
EMB 4,700 MHz·km ช่วยให้การเชื่อมต่อยาว 400 เมตรเพื่อรองรับแบนด์วิธประมาณ 11.75 GHz ทำให้สามารถใช้งาน 10GbE ในระยะทางที่จะเกินความสามารถของ OM3 ที่สำคัญกว่านั้น OM4 ขยายขอบเขตการเข้าถึงของระบบ 40GbE และ 100GbE จากขีดจำกัด 100 ม./70 ม. ของ OM3 เป็น 150 ม./100 ม. ตามลำดับ
OM4 สามารถใช้งานร่วมกับ OM3 แบบย้อนหลังได้อย่างสมบูรณ์ โดยทั้งคู่ใช้คอร์ขนาด 50μm และสามารถเชื่อมต่อถึงกันได้โดยไม่สูญเสียค่าโมดัลที่ไม่ตรงกัน ความแตกต่างหลักในการมองเห็นคือสีแจ็คเก็ต Erika Violet (สีม่วงแดง) ซึ่งเป็นตัวเลือก แม้ว่าผู้ผลิตหลายรายยังคงใช้สี Aqua ก็ตาม
การจำกัดระยะทางในทางปฏิบัติ:
| อัตราข้อมูล | ระยะทางสูงสุด |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 400 ม. (ระยะขยาย: 550 ม.) |
| 25 Gbit/s (25GBASE-SR) | 100 m |
| 40 Gbit/s (40GBASE-SR4) | 150 m |
| 100 Gbit/s (100GBASE-SR4) | 100 ม. (ขยาย OM4: 150 ม.) |
สถานะปัจจุบัน:
OM4 เป็นตัวเลือกที่แนะนำสำหรับการติดตั้งศูนย์ข้อมูลใหม่ที่รองรับ 10GbE ถึง 100GbE ราคาพรีเมียมที่เหนือกว่า OM3 นั้นค่อนข้างเจียมเนื้อเจียมตัว (โดยทั่วไปคือ 10-20%) ในขณะที่การเข้าถึงที่ขยายออกไปทำให้มีความยืดหยุ่นในการดำเนินงานอย่างมีนัยสำคัญและรองรับอนาคต
ไฟเบอร์ OM5 (ไฟเบอร์มัลติโหมดไวด์แบนด์)
ข้อมูลจำเพาะหลัก:
เส้นผ่านศูนย์กลางแกน: 50μm
เส้นผ่านศูนย์กลางการหุ้ม: 125μm
EMB ที่ 850nm: 4,700 MHz·km (เหมือนกับ OM4)
EMB ที่ 953nm: 2,470 MHz·km (สเปคใหม่)
การลดทอนสูงสุด: 3.0 dB/km ที่ 850nm, 2.3 dB/km ที่ 953nm
สีแจ็คเก็ต: สีเขียวมะนาว (ต่อ TIA-598C)
บริบททางเทคนิค:
OM5 แสดงถึงการเปลี่ยนแปลงกระบวนทัศน์ในการออกแบบไฟเบอร์มัลติโหมด ในขณะที่ OM3 และ OM4 ปรับแบนด์วิธให้เหมาะสมที่ความยาวคลื่น 850nm VCSEL แบบดั้งเดิม OM5 จะขยายการเพิ่มประสิทธิภาพนี้ในช่วงความยาวคลื่นตั้งแต่ 850nm ถึง 953nm
ความสามารถของย่านความถี่กว้างนี้ทำให้สามารถใช้งาน Short Wavelength Division Multiplexing (SWDM) โดยที่ความยาวคลื่นสี่อัน (850nm, 880nm, 910nm และ 940nm) ส่งสัญญาณพร้อมกันผ่านคู่ไฟเบอร์เดี่ยว SWDM เพิ่มความจุของไฟเบอร์เป็นสี่เท่าอย่างมีประสิทธิภาพโดยไม่ต้องมีเส้นใยเพิ่มเติมหรือเปลี่ยนไปใช้ออปติกแบบขนาน
การชี้แจงที่สำคัญ:EMB ของ OM5 ที่ 850nm เท่ากับข้อกำหนดของ OM4 สำหรับตัวรับส่งสัญญาณความยาวคลื่น 850nm เดี่ยว- (มาตรฐาน 10GbE, 25GbE, 40GbE SR4, 100GbE SR4) OM5 ไม่ได้ให้ข้อได้เปรียบด้านระยะทางเหนือ OM4 OM5 พรีเมียมจ่ายเงินปันผลเฉพาะเมื่อใช้ตัวรับส่งสัญญาณที่รองรับ SWDM- เช่น 40G-SWDM4, 100G-SWDM4 หรือโมดูล 400G-BD4.2 ที่เกิดขึ้นใหม่
การจำกัดระยะทางในทางปฏิบัติ:
| อัตราข้อมูล | เครื่องรับส่งสัญญาณมาตรฐาน | เครื่องรับส่งสัญญาณ SWDM |
|---|---|---|
| 10 กิกะบิต/วินาที | 400 ม. (เช่นเดียวกับ OM4) | N/A |
| 40 กิกะบิต/วินาที | 150 ม. (เช่นเดียวกับ OM4) | 440 ม. (40G-SWDM4) |
| 100 กิกะบิต/วินาที | 100 ม. (เช่นเดียวกับ OM4) | 150 ม. (100G-SWDM4) |
| 400 กิกะบิต/วินาที | N/A | 100 ม. (400G-BD4.2) |
สถานะปัจจุบัน:
การนำ OM5 มาใช้นั้นช้ากว่าที่คาดการณ์ไว้ในตอนแรก ค่าใช้จ่ายพรีเมียม (โดยทั่วไปคือ 30-50% จาก OM4) เป็นเรื่องยากที่จะพิสูจน์ได้ เว้นแต่ว่าตัวรับส่งสัญญาณ SWDM จะเป็นส่วนหนึ่งของแผนการปรับใช้ สำหรับแอปพลิเคชันศูนย์ข้อมูลส่วนใหญ่ OM4 รวมกับออปติกแบบขนาน (การเชื่อมต่อ MPO/MTP) ให้ความคุ้มทุนที่ใกล้เคียงกันหรือดีกว่าสำหรับ 40GbE และ 100GbE
OM5 แสดงให้เห็นถึงคำมั่นสัญญาสำหรับสภาพแวดล้อมที่มีระดับไฮเปอร์สเกลซึ่งมีการจำกัดจำนวนเส้นใยหรือที่เส้นทางการโยกย้ายไปยัง 400GbE และเกินกว่านั้นสนับสนุนมัลติเพล็กซ์ความยาวคลื่นเหนือความขนานของไฟเบอร์
ตารางเปรียบเทียบที่ครอบคลุม
| ข้อมูลจำเพาะ | โอม1 | โอม2 | โอม3 | โอม4 | โอม5 |
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางหลัก | 62.5μm | 50μm | 50μm | 50μm | 50μm |
| เส้นผ่านศูนย์กลางการหุ้ม | 125μm | 125μm | 125μm | 125μm | 125μm |
| สีแจ็คเก็ต | ส้ม | ส้ม | อควา | อควา/ไวโอเล็ต | เขียวมะนาว |
| แหล่งกำเนิดแสง | นำ | LED/VCSEL | วีซีเซล | วีซีเซล | วีซีเซล |
| แบนด์วิดธ์ OFL (850nm) | 200 เมกะเฮิรตซ์·กม | 500 เมกะเฮิรตซ์·กม | 1,500 เมกะเฮิรตซ์·กม | 3,500 เมกะเฮิรตซ์·กม | 3,500 เมกะเฮิรตซ์·กม |
| EMB (850 นาโนเมตร) | N/A | N/A | 2,000 เมกะเฮิรตซ์·กม | 4,700 เมกะเฮิรตซ์·กม | 4,700 เมกะเฮิรตซ์·กม |
| EMB (953นาโนเมตร) | N/A | N/A | N/A | N/A | 2,470 เมกะเฮิรตซ์·กม |
| การลดทอนสูงสุด (850nm) | 3.5 เดซิเบล/กม | 3.5 เดซิเบล/กม | 3.0 เดซิเบล/กม | 3.0 เดซิเบล/กม | 3.0 เดซิเบล/กม |
| ระยะทางสูงสุด 10GbE | 33 m | 82 m | 300 m | 400 m | 400 m |
| ระยะทางสูงสุด 40GbE SR4 | N/A | N/A | 100 m | 150 m | 150 m |
| ระยะทางสูงสุด 100GbE SR4 | N/A | N/A | 70 m | 100 m | 100 m |
| การสนับสนุน SWDM | เลขที่ | เลขที่ | เลขที่ | เลขที่ | ใช่ |
| มาตรฐาน | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | TIA-492AAAD (2009) | TIA-492AAAE (2016) |
การเลือกไฟเบอร์ที่เหมาะสม: กรอบการตัดสินใจ
เกณฑ์การประเมิน
1. ข้อกำหนดแบนด์วิธปัจจุบัน
แมปโทโพโลยีเครือข่ายที่มีอยู่ของคุณและระบุความเร็วของแต่ละลิงก์ หากคุณใช้การเชื่อมต่อ 1GbE เป็นหลัก แม้แต่ OM3 ก็ยังมีช่องว่างอีกมาก อย่างไรก็ตาม หากมีลิงก์ 10GbE หรือเร็วกว่า OM4 จะกลายเป็นลิงก์ขั้นต่ำที่ใช้งานได้จริงสำหรับสภาพแวดล้อมส่วนใหญ่
2. ระยะทางวิ่งสายเคเบิล
วัดหรือประมาณค่าสายเคเบิลที่ยาวที่สุดของคุณ รวมห่วงหย่อน ตัวยกแนวตั้ง และทางเบี่ยงเส้นทาง-ความยาวสายเคเบิลที่ติดตั้งมักจะเกิน-ระยะห่างของเส้นตรงประมาณ 20-40%
| หากการวิ่งที่ยาวที่สุดคือ... | คำแนะนำขั้นต่ำ |
|---|---|
| ต่ำกว่า 100 ม | OM3 (เพียงพอสำหรับ 100GbE) |
| 100-150 m | OM4 (จำเป็นสำหรับ 40G/100G) |
| 150-300 m | OM4 (10GbE เฉพาะในช่วงนี้) |
| 300-400 m | OM4 (ขยายการเข้าถึง 10GbE) |
| กว่า 400 ม | พิจารณา OS2 โหมด-เดี่ยว |
3. เส้นทางการอพยพในอนาคต
โดยทั่วไปความต้องการแบนด์วิธของศูนย์ข้อมูลจะเพิ่มขึ้น 25-50% ต่อปี โครงสร้างพื้นฐานด้านสายเคเบิลที่ติดตั้งในปัจจุบันควรรองรับเทคโนโลยีรุ่นอย่างน้อย 2-3 รุ่น สำหรับองค์กรส่วนใหญ่ นี่หมายถึงการออกแบบสำหรับ 40GbE/100GbE แม้ว่าอุปกรณ์ปัจจุบันจะทำงานที่ 10GbE ก็ตาม
4. ข้อจำกัดด้านงบประมาณ
แม้ว่า OM4 จะมีเบี้ยประกันภัยที่สูงกว่า OM3 เล็กน้อย แต่โดยทั่วไปแล้วค่าแรงในการติดตั้งสายเคเบิลจะน้อยกว่าส่วนต่างของต้นทุนวัสดุ การติดตั้ง OM4 วันนี้เทียบกับ OM3 อาจเพิ่ม 10-20% ในการจัดหาสายเคเบิล แต่หลีกเลี่ยงค่าใช้จ่ายในการเดินสายใหม่ในภายหลังได้มากขึ้น
สรุปข้อเสนอแนะ
| สถานการณ์การใช้งาน | ไฟเบอร์ที่แนะนำ |
|---|---|
| การบำรุงรักษาระบบเดิม | จับคู่โครงสร้างพื้นฐานที่มีอยู่ (OM1/OM2) |
| สำนักงานขนาดเล็ก/วิทยาเขต 1GbE | โอม3 |
| แกนหลัก 10GbE ระดับองค์กร | โอม4 |
| ศูนย์ข้อมูล (10G/25G/40G/100G) | โอม4 |
| ไฮเปอร์สเกลพร้อมแผนงาน SWDM | โอม5 |
| วิ่งได้เกิน 400 ม | OS2 โหมดเดี่ยว- |
การเลือกตัวเชื่อมต่อและแนวทางปฏิบัติที่ดีที่สุด
ประสิทธิภาพของมัลติไฟเบอร์ไฟเบอร์ขึ้นอยู่กับคุณภาพและความสะอาดของตัวเชื่อมต่อเป็นอย่างมาก สำหรับแอปพลิเคชันศูนย์ข้อมูลที่มีความหนาแน่นสูง- โซลูชัน MPO/MTP ของเรารองรับการกำหนดค่าไฟเบอร์ 8, 12, 16 และ 24 ไฟเบอร์สำหรับตัวรับส่งสัญญาณออปติกแบบขนาน สำหรับการเชื่อมต่อดูเพล็กซ์แบบดั้งเดิม ตัวเชื่อมต่อ LC นำเสนอพอร์ตที่มีความหนาแน่นสูงสุดด้วยปลอกเซรามิกที่มีความแม่นยำของเรา ซึ่งรับประกันการสูญเสียการแทรกที่ต่ำกว่า 0.2dB อย่างสม่ำเสมอ
ประเภทโปแลนด์
PC (การสัมผัสทางกายภาพ): Basic polish, adequate for most multimode applications. Return loss typically >30dB.
UPC (การสัมผัสทางกายภาพขั้นสูง): Enhanced polish with better surface finish. Return loss typically >50dB. แนะนำสำหรับแอปพลิเคชันความเร็วสูง-
APC (การสัมผัสทางกายภาพแบบทำมุม): 8-degree angled polish minimizes back-reflection. Return loss >60dB. ใช้เป็นหลักกับไฟเบอร์โหมดเดี่ยว- แต่มีให้สำหรับแอปพลิเคชันมัลติโหมดเฉพาะทาง
โปรโตคอลการทำความสะอาด
การปนเปื้อนเป็นสาเหตุหลักของความล้มเหลวในการเชื่อมต่อ แม้แต่อนุภาคฝุ่นขนาด 1μm ก็สามารถปิดกั้นการส่งผ่านแสงที่สำคัญผ่านแกนขนาด 50μm ได้ ก่อนการผสมพันธุ์ทุกครั้ง ให้ตรวจสอบปลายตัวเชื่อมต่อ-ด้วยขอบเขตไฟเบอร์กำลังขยาย 200x หรือสูงกว่า และทำความสะอาดด้วยผ้าเช็ดทำความสะอาดไร้ขุย-โดยใช้ IPA (ไอโซโพรพิลแอลกอฮอล์) หรือตลับซักแห้ง
การสร้างกรณีธุรกิจ: ต้นทุนรวมในการเป็นเจ้าของ
ความแตกต่างด้านต้นทุนระหว่างเกรดมัลติไฟเบอร์มักจะมีนัยสำคัญน้อยกว่าที่ปรากฏ:
ตัวอย่างต้นทุนวัสดุ (สายแพทช์ 100 ม.):
OM3: ~$45
OM4: ~$52 (พรีเมียม 15%)
OM5: ~$68 (พรีเมียม 51% มากกว่า OM3)
ค่าแรงติดตั้ง(เหมือนกันทุกเกรด): ~$150-300 ต่อการวิ่ง
เมื่อค่าแรงในการติดตั้งครอบงำต้นทุนทั้งหมด ค่าใช้จ่ายที่เพิ่มขึ้นในการระบุ OM4 บน OM3 จะกลายเป็นค่าใช้จ่ายเล็กน้อย- ในขณะที่การประกันข้อจำกัดแบนด์วิดท์ในอนาคตก็มีอยู่มาก
สำหรับการสร้างศูนย์ข้อมูลใหม่ เราขอแนะนำ OM4 เป็นข้อกำหนดเริ่มต้น การลงทุนล่วงหน้าเล็กน้อยช่วยให้มั่นใจได้ถึงความเข้ากันได้กับอุปกรณ์ 10GbE, 25GbE, 40GbE และ 100GbE โดยไม่มีการจำกัดระยะทางภายในระยะห่างของชั้นวาง-ถึง-ชั้นวางและแถว-ถึง-แถวทั่วไป
โซลูชัน Evolux Fiber สำหรับโครงสร้างพื้นฐานมัลติโหมดของคุณ
ที่ Evolux Fiber เราผลิตระบบนิเวศที่สมบูรณ์ของส่วนประกอบการเชื่อมต่อไฟเบอร์แบบมัลติโหมด:
สายแพทช์ไฟเบอร์ออปติก:แอสเซมบลี OM3, OM4 และ OM5 ที่สิ้นสุดล่วงหน้า-ในการกำหนดค่าแบบซิมเพล็กซ์ ดูเพล็กซ์ และ MPO/MTP ความยาวที่กำหนดเองตั้งแต่ 0.3 ม. ถึง 100 ม.+ พร้อมการตอบสนองที่รวดเร็ว
ขั้วต่อไฟเบอร์ออปติก:ตัวเชื่อมต่อ LC, SC, FC, ST และ MPO/MTP พร้อมปลอกเซรามิกเซอร์โคเนียที่มีความแม่นยำ การสูญเสียการแทรก<0.2dB, return loss >50dB. มีจำหน่ายในประเภทขัดเงา PC, UPC และ APC
ผมเปียไฟเบอร์ออปติก:ผมเปียขัดเงาจากโรงงาน-สำหรับการใช้งานต่อฟิวชั่น OS2 โหมดเดี่ยว-และมัลติโหมด OM1-OM5 พร้อมแจ็คเก็ต LSZH หรือ PVC
อะแดปเตอร์ไฟเบอร์ออปติก:อะแดปเตอร์เมาท์พาเนล-และแผงกั้นพร้อมปลอกปรับตำแหน่งสีบรอนซ์หรือเซรามิก การกำหนดค่า Simplex, Duplex และ Quad
ตัวแยก PLC:อัตราการแยก 1x2 ถึง 1x64 ในไฟเบอร์เปลือย, โมดูล ABS, คาสเซ็ต LGX และแพ็คเกจติดตั้งชั้นวาง-สำหรับการปรับใช้ FTTH/PON
กล่องเทอร์มินัลและเฟรมการจัดจำหน่าย:กล่อง-แบบติดผนังและชั้นวาง-พร้อมถาดต่อประกบในตัวและแผงแพทช์เพื่อการจัดการสายเคเบิลที่เป็นระเบียบ
โรงงานผลิตของเราในเซินเจิ้นรักษาใบรับรอง ISO 9001 ด้วยการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการทดสอบด้วยแสง 100% ของทุกการประกอบที่สิ้นสุด ด้วยประสบการณ์ในอุตสาหกรรม 12+ ปีและกำลังการผลิตส่วนประกอบการเชื่อมต่อมากกว่า 50 ล้านชิ้นต่อปี เราให้บริการแก่ผู้ให้บริการโทรคมนาคม ผู้สร้างศูนย์ข้อมูล และลูกค้าองค์กรทั่วทั้ง 50+ ประเทศ
ไม่ว่าคุณจะต้องการผลิตภัณฑ์แค็ตตาล็อกมาตรฐานที่มี-การจัดส่งในวันถัดไป หรือโซลูชันทางวิศวกรรมที่กำหนดเอง-สำหรับข้อกำหนดการใช้งานเฉพาะ ทีมเทคนิคของเราพร้อมที่จะสนับสนุนโครงการของคุณตั้งแต่การออกแบบจนถึงการติดตั้ง
ต้องการความช่วยเหลือในการเลือกโซลูชันไฟเบอร์มัลติโหมดที่เหมาะสมหรือไม่
ติดต่อทีมวิศวกรของเราเพื่อขอคำปรึกษาฟรีและ{0}}คำแนะนำเฉพาะโครงการ
