มธว. คืออะไร? (แนวคิด)

MDU ย่อมาจาก Multi- Dwelling Unit ในอุตสาหกรรมโทรคมนาคมและเครือข่าย คำนี้หมายถึงอาคารที่มีครัวเรือนอิสระหลายครัวเรือน ตัวอย่างทั่วไป ได้แก่ อาคารอพาร์ตเมนต์ หอพักนักศึกษา โรงแรม และอาคารสำนักงาน

คำว่าไฟเบอร์ MDU หรือไฟเบอร์ออปติก MDU หมายถึงการติดตั้งไฟเบอร์-กับ-เครือข่ายภายในบ้าน (FTTH) สำหรับอาคาร-หลายครัวเรือนเหล่านี้ นี่เป็นวิธีการปรับใช้ที่แตกต่างจากการเดินสายเคเบิลสำหรับบ้านเดี่ยว (SDU, Single-Dwelling Unit):

การเปรียบเทียบ	มศว	มธ
การกระจายผู้ใช้	กระจายออกไปหนึ่งครัวเรือนต่อโครงสร้าง	เข้มข้นหลายยูนิตต่ออาคาร
การใช้สายเคเบิล	สายเคเบิลเฉพาะต่อครัวเรือน	กระดูกสันหลังที่ใช้ร่วมกัน หยดแบบแตกแขนง
วิธีการแยก	โดยทั่วไปแล้วกลางแจ้ง	การแบ่งชั้นภายในอาคาร
ความซับซ้อนของการเดินสาย	เรียบง่าย	ต้องมีการวางแผนอย่างรอบคอบ

เมื่อเข้าใจแนวคิดพื้นฐานของ MDU ในด้านโทรคมนาคมแล้ว ตอนนี้เรามีความเข้าใจที่ดีขึ้นเกี่ยวกับวิธีการปรับใช้โซลูชันการติดตั้งไฟเบอร์ MDU เฉพาะ

คู่มือนี้สามารถแก้ปัญหาอะไรให้คุณได้?

นี่คือคู่มือโครงการ Fiber MDU ที่ใช้งานได้จริง ไม่ว่าคุณจะเป็นวิศวกรเครือข่ายที่วางแผนโครงการใยแก้วนำแสง MDU / ตัวแทนจัดซื้อที่ต้องการเข้าใจความหมายของ MDU ในด้านโทรคมนาคม / ผู้จัดการทรัพย์สินที่ต้องการเข้าใจว่า MDU ย่อมาจากโทรคมนาคม

หรือเพียงผู้ชื่นชอบเทคโนโลยีที่ต้องการทำความเข้าใจหลักการของสายเคเบิล MDU คุณจะพบข้อมูลโครงการ MDU ที่เป็นประโยชน์ได้ที่นี่

ฉันจะใช้ผลิตภัณฑ์อีโวลักซ์ ไฟเบอร์เป็นตัวอย่างเนื่องจากสายผลิตภัณฑ์ของเราครอบคลุมอุปกรณ์หลักสำหรับการเดินสาย MDU: ตัวเชื่อมต่อไฟเบอร์ออปติก สายแพทช์ ผมเปีย ตัวแยก PLC กล่องเทอร์มินัล และอะแดปเตอร์- เหล่านี้เป็นส่วนประกอบแบบพาสซีฟที่ใช้กันมากที่สุดในการติดตั้งไฟเบอร์ MDU

ควรใช้กลยุทธ์ใดกับ MDU ขนาดต่างๆ

การทำความเข้าใจขนาดของ MDU ของคุณเป็นสิ่งสำคัญก่อนที่เราจะเริ่มปรับใช้กลยุทธ์ได้ เนื่องจากวิธีการปรับใช้แตกต่างกัน วิธีนี้จะกำหนดจำนวนตัวแยกสัญญาณ กล่องเทอร์มินัล และสายเคเบิลไฟเบอร์ออปติกที่คุณต้องการ โครงการโทรคมนาคมของ MDU แบ่งออกเป็น 3 ประเภทตามจำนวนชั้นและครัวเรือน:

ประเภท MDU	พื้น	หน่วย	กลยุทธ์การเดินสาย	สถาปัตยกรรมการแยกที่แนะนำ
MDU แนวราบ-	น้อยกว่าหรือเท่ากับ 3 ชั้น	น้อยกว่าหรือเท่ากับ 12 หน่วย	รวมศูนย์อุปกรณ์ภายนอกอาคาร	เดี่ยว-สเตจ 1:16
MDU ระดับกลาง-	4-10 ชั้น	12-128 ยูนิต	จำหน่ายห้องอุปกรณ์+ขั้วพื้น	สอง-ขั้น 1:8×1:8
MDU แนวสูง-	>10 ชั้น	>128 ยูนิต	ห้องกระจายสินค้าหลายชั้น	สอง-ขั้น 1:16×1:8

เครือข่าย MDU Fiber เป็นอย่างไร?

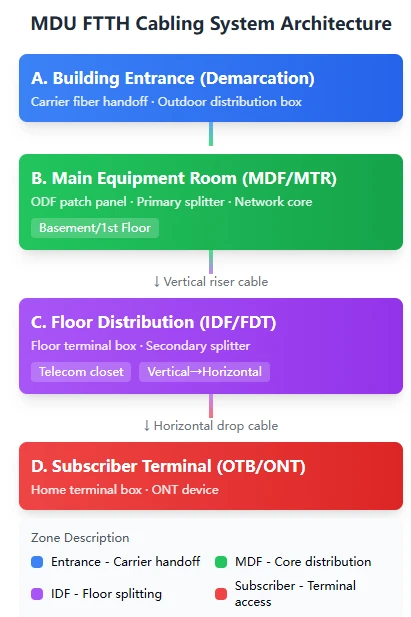

ต่อไปนี้เป็นแผนภาพเพื่อช่วยให้คุณเข้าใจ: เครือข่ายใยแก้วนำแสง MDU ที่สมบูรณ์ประกอบด้วยสี่โซน ขยายจากปลายของผู้ดำเนินการไปจนถึงปลายเจ้าของบ้าน:

MDU FTTH Cbaling System Architecture

หน้าที่ของการติดตั้งไฟเบอร์ MDU คือการเชื่อมต่อทั้ง 4 โซนโดยใช้อุปกรณ์ที่เหมาะสม

จำเป็นต้องมีการกำหนดค่าใดสำหรับห้องอุปกรณ์หลัก?

คุณจำขนาดของ MDU ของคุณได้หรือไม่? จากนั้นเราจะเริ่มทำความเข้าใจวิธีกำหนดค่าห้องอุปกรณ์หลักที่เกี่ยวข้องกัน ห้องอุปกรณ์หลักมีหน้าที่หลักในการยุติสายไฟเบอร์ออปติกภายนอก การกำหนดเส้นทางหลัก และการกระจาย ซึ่งส่งผลกระทบต่อความจุเครือข่ายโดยรวมและความสามารถในการขยายขนาด ฉันได้ระบุผลิตภัณฑ์ที่เหมาะสมสำหรับการอ้างอิงของคุณโดยตรง:

การกำหนดค่าอุปกรณ์ที่แนะนำของ Evolux Fiber

ประเภทอุปกรณ์	ข้อมูลจำเพาะ	แอปพลิเคชัน	เหตุใดจึงเลือกสิ่งนี้
แร็ค-ติด ODF	4U, 144/288-คอร์	MDU ขนาดกลาง-ขนาดใหญ่ (60-200 หน่วย)	ความจุสูง ขยายง่าย
เลื่อน-ออก ODF	2U, 48/96-คอร์	MDU ขนาดกลาง (24-60 หน่วย)	ใช้งานง่าย คุ้มค่า
แก้ไข ODF	2U, 48-คอร์ SC/96-คอร์ LC	มธ.ขนาดเล็ก (<24 units)	โครงสร้างเรียบง่าย ต้นทุนต่ำ
กล่องไฟเบอร์ติดผนัง-	1U/2U, 12/24/48-พอร์ต	พื้นที่-สถานการณ์ที่จำกัด	ไม่ต้องใช้พื้นที่ชั้น

ODF (Optical Distribution Frame) เป็นอุปกรณ์ชิ้นสำคัญในห้องอุปกรณ์หลัก แผงแพทช์ ODF ของ Evolux มีคุณสมบัติเด่นหลายประการ: รูปลักษณ์ที่เรียบร้อย การเดินสายไฟที่เหมาะสม ง่ายต่อการค้นหา และการติดตั้งที่ง่ายดาย-สิ่งเหล่านี้มีความสำคัญอย่างยิ่งสำหรับการบำรุงรักษาในภายหลัง

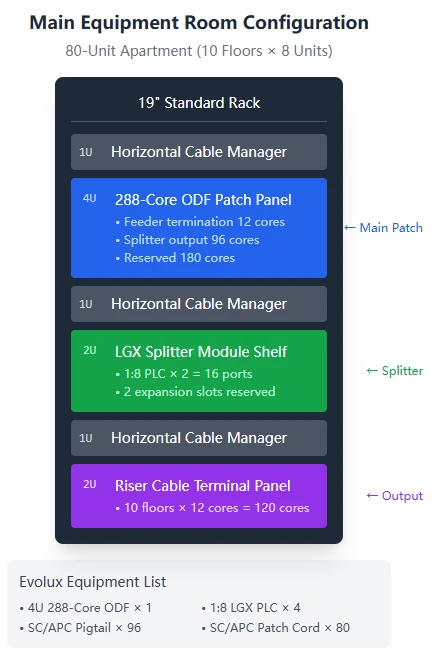

ตัวอย่างเฉพาะจาก Evolux: รูปแบบการกำหนดค่าสำหรับอาคารอพาร์ตเมนต์ขนาดกลางขนาด 80- ยูนิต

หากโครงการของคุณเป็นอาคาร 10 ชั้นจำนวน 8 ยูนิตต่อชั้น รวมทั้งหมด 80 ยูนิต ห้องอุปกรณ์หลักของคุณสามารถกำหนดค่าได้ดังนี้:

Main Equipment Room Configuration

รายการอุปกรณ์ที่ใช้ในโซลูชัน:·

4U 288- ODF แบบยึดกับชั้นวาง × 1
ตัวแยก PLC LGX 1:8 × 4 (ใช้งาน 2 อัน, สแตนด์บาย 2 อัน)
ผมเปีย SC/APC 1 ม. × 96
สายแพทช์ SC/APC 2 ม. × 80
ชั้นวางสายเคเบิลแนวนอน 1U × 3

ตัวแยกแสง PLC คืออะไร? มันถูกใช้ใน MDU อย่างไร?

ผู้ให้บริการอาจจัดหาไฟเบอร์ออปติกได้เพียง 1-2 เส้น (ตรงกับพอร์ต PON 1-2 พอร์ต) หรือไฟเบอร์ในจำนวนจำกัด แต่เราจำเป็นต้องเชื่อมต่อครัวเรือนหลายสิบหรือหลายร้อยครัวเรือน ในกรณีนี้ มีการใช้ตัวแยกแสงเพื่อแก้ไขปัญหานี้โดย "เปลี่ยนหนึ่งรายการให้เป็นหลายรายการ" ตัวแยกแสง PLC ใช้หลักการของท่อนำคลื่นแสงเพื่อ "แยก" ลำแสงออกเป็นหลายลำอย่างสม่ำเสมอ ตัวอย่างเช่น ตัวแยกสัญญาณ 1:8 มี 1 อินพุตและ 8 เอาต์พุต โดยแต่ละเอาต์พุตจะมีประมาณ 1/8 ของความแรงของสัญญาณดั้งเดิม

สถานการณ์การใช้งานที่แตกต่างกันจำเป็นต้องใช้ตัวแยกที่มีประเภทแพ็คเกจที่สอดคล้องกัน:

ประเภทแพ็คเกจ	ลักษณะขนาด	ติดตั้งที่ไหน	เมื่อใดควรใช้
ไฟเบอร์เปลือย	เล็กที่สุด	ต้องมีการป้องกันเพิ่มเติม	สถานการณ์การประกบแบบกำหนดเอง
ท่อเหล็กมินิ	3×40มม	ภายในกล่องเทอร์มินัล	ตัวเลือกแรกสำหรับการแยกพื้น
กล่องเอบีเอส	100×80×10มม	การติดตั้งแบบสแตนด์อโลน	สถานที่กลางแจ้งหรือกว้างขวาง
LGX เทปคาสเซ็ต	โมดูลมาตรฐาน	ภายในชั้นวาง ODF	การแยกห้องอุปกรณ์หลัก
เสียบ-การ์ด	ขนาดการ์ด-	ช่องกล่องกระจาย	กล่องกระจายชั้น

ตารางอ้างอิงอัตราส่วนการแยก:

อัตราส่วนการแยก	การสูญเสียทางทฤษฎี	การสูญเสียที่เกิดขึ้นจริง	แอปพลิเคชัน
1:2	3.0 เดซิเบล	3.2-3.8 เดซิเบล	เรียงซ้อนก่อนเวที-
1:4	6.0 เดซิเบล	6.5-7.2 เดซิเบล	MDU แนวราบ{0}}ขนาดเล็ก
1:8	9.0 เดซิเบล	9.5-10.5 เดซิเบล	MDU ปานกลาง พบมากที่สุด
1:16	12.0 เดซิเบล	12.5-13.5 เดซิเบล	การแยกจากส่วนกลาง
1:32	15.0 เดซิเบล	15.5-17.0 เดซิเบล	การแยกหลัก MDU ขนาดใหญ่
1:64	18.0 เดซิเบล	18.5-20.5 เดซิเบล	สถานการณ์ที่มีความหนาแน่นสูงเป็นพิเศษ-

คุณควรเลือก-ขั้นตอนเดียวหรือสอง-การแยกขั้นตอน?

การแยกขั้นตอนเดียว-เกี่ยวข้องกับการวางตัวแยกขนาดใหญ่ (เช่น 1:32) ไว้ในห้องใต้ดิน โดยแยกเส้นใยโดยตรงไปยังแต่ละครัวเรือนออกเป็น 32 เส้นทาง วิธีการนี้มีโครงสร้างที่เรียบง่ายและมีจุดแยกน้อยกว่า แต่การเดินสายเคเบิลมีความซับซ้อนเนื่องจากจำนวนสายเคเบิลไฟเบอร์ออปติกเพิ่มขึ้น

การแบ่งสอง-เกี่ยวข้องกับการวางตัวแยกอัตราส่วน 1:8 ไว้ในห้องใต้ดิน และจากนั้นอีกตัวแยกอัตราส่วน 1:8 ในแต่ละชั้น เพื่อรองรับ 8 x 8=64 ครัวเรือนได้อย่างมีประสิทธิภาพ วิธีนี้ใช้สายเคเบิลไฟเบอร์ออปติกน้อยลงและมีความยืดหยุ่นมากกว่า แต่ขั้นตอนการแยกเพิ่มเติมจะทำให้การสูญเสียไฟเบอร์เพิ่มขึ้นประมาณ 10dB

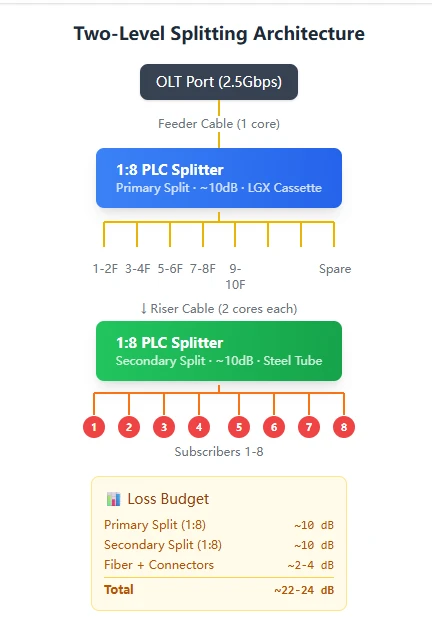

Two-Level Splitting Architecture

สำหรับ MDU ที่มีมากกว่า 30 ครัวเรือน เราแนะนำให้แบ่งสอง-ขั้น นี่เป็นแนวทางหลักสำหรับการติดตั้งไฟเบอร์ MDU

วิธีการเลือกกล่องเทอร์มินัล?

พื้นที่เดินสายไฟบนพื้นคือ "จุดตัด" ของสายเคเบิลออปติคัลแบ็คโบนแนวตั้งและสายเคเบิลแนวนอน- สายเคเบิลออปติคัลในไรเซอร์ "ลงจอด" ที่นี่ จากนั้นแยกออกเป็นสายเคเบิลออปติกหลายเส้นที่เชื่อมต่อกับแต่ละครัวเรือน

กล่องเทอร์มินัลในร่ม

ผลิตภัณฑ์	จำนวนพอร์ต	ขนาด (มม.)	คุณสมบัติ	แอปพลิเคชัน
กล่องเทอร์มินัลขนาดเล็ก	2 พอร์ต	86×86×23	ติดผนังแบบฝัง-บางพิเศษ-	ทางเข้าสมาชิก
กล่องเทอร์มินัลมาตรฐาน	4 พอร์ต	120×80×25	ติดผนัง- สีขาว	สมาชิก/ชั้นเล็ก
กล่องเทอร์มินัลขนาดกลาง	8 พอร์ต	180×120×35	ถาดประกบในตัว-	การกระจายชั้น
กล่องเทอร์มินัลขนาดใหญ่	16/24-พอร์ต	280×200×50	สามารถแยกบ้านได้	การกระจายหลักชั้น

กล่องเทอร์มินอลกันน้ำกลางแจ้ง

หากตู้โทรคมนาคมชื้น หรือจุดจ่ายไฟอยู่กลางแจ้ง ให้ใช้ชนิดกันน้ำ:

ผลิตภัณฑ์	จำนวนพอร์ต	ระดับการป้องกัน	แอปพลิเคชัน
กล่องกันน้ำ 8 พอร์ต	8 พอร์ต	IP65	สภาพแวดล้อมที่ชื้น/กึ่ง-กลางแจ้ง
กล่องกันน้ำ 16 พอร์ต	16 พอร์ต	IP65	จำหน่ายพื้นกลางแจ้ง
กล่องกันน้ำ 24 พอร์ต	24 พอร์ต	IP65	ชั้นขนาดใหญ่/ตู้บรรทุกหลาย-

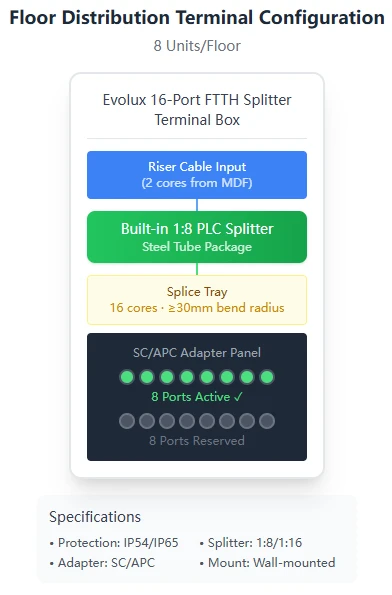

แผนผังการติดตั้งกล่องเทอร์มินัลชั้น:

Floor Distribution Terminal Configuration

วิธีการเลือกสายเคเบิลใยแก้วนำแสง? ควรใช้ประเภทใดสำหรับสถานที่ต่างกัน?

การเลือกสายเคเบิล MDU จำเป็นต้องพิจารณาถึงสถานที่ติดตั้ง ข้อกำหนดจำนวนแกน และ-พิกัดการหน่วงไฟ สายเคเบิลใยแก้วนำแสงประเภทต่าง ๆ ถูกนำมาใช้ในพื้นที่ต่าง ๆ :

สายแบ็คโบนไรเซอร์

รุ่นสินค้า	จำนวนคอร์	ประเภทไฟเบอร์	เสื้อแจ็กเกต	คะแนนไฟ	แอปพลิเคชัน
GJFJV	2-24 แกน	G652D/G657A1	LSZH	ไรเซอร์	ตัวเลือกแรกไรเซอร์ในร่ม
GJSFJV	6-24 แกน	G657A1	LSZH+เทปเหล็ก	ไรเซอร์	เมื่อจำเป็นต้องได้รับการปกป้องเป็นพิเศษ
GYFTY	12-288 คอร์	G652D	วิชาพลศึกษา	กิจกรรมกลางแจ้ง-	กลางแจ้งถึงทางเข้าอาคาร

สายเคเบิลกระจายแนวนอน

รุ่นสินค้า	จำนวนคอร์	ประเภทไฟเบอร์	เสื้อแจ็กเกต	คุณสมบัติ	แอปพลิเคชัน
GJXZY	2-24 แกน	G657A2	LSZH	ท่อไมโคร-ยืดหยุ่นได้	การกระจายโถงทางเดิน
GJPFXJH	12-48 คอร์	G657A	LSZH	บัฟเฟอร์ที่แน่นหนาแบบมัลติคอร์	พื้น FTTB

วางสาย

รุ่นสินค้า	จำนวนคอร์	เส้นผ่านศูนย์กลางภายนอก	ประเภทไฟเบอร์	เสื้อแจ็กเกต	แอปพลิเคชัน
GJXFH (ผีเสื้อ)	1-4 แกน	2×3มม	G657A1/A2	LSZH	หยดในร่ม
GJXFH (สนับสนุนตนเอง-)	1-4 แกน	2×5มม	G657A2	LSZH+ลวดเหล็ก	หล่นทางอากาศ
GJYXFCH	2-12 แกน	กลม	G657A2	LSZH	ทางอากาศ/กลางแจ้ง
บัฟเฟอร์แน่น	1-2 แกน	3.6-4.8มม	G657A1	LSZH-OFNP	การเดินสายไฟภายใน

ทำ MDU ต้องการสายไฟเบอร์ออปติก G657 สำหรับติดตั้งที่บ้านหรือไม่?

ซีรีส์ G657 เป็น "ไฟเบอร์ที่ไม่ไวต่อการโค้งงอ-" ซึ่งหมายความว่าสามารถทำงานได้ด้วยรัศมีการโค้งงอที่เล็กมากโดยไม่เพิ่มการสูญเสีย ทำให้เหมาะอย่างยิ่งสำหรับมุมโถงทางเดินและท่อร้อยสายที่โค้งงอ

มาตรฐาน	รัศมีโค้งขั้นต่ำ	การสูญเสียเพิ่มเติม @ 1550nm	สินค้าอีโวลักซ์
G.657A1	10 มม	น้อยกว่าหรือเท่ากับ 0.25 dB @10 มม./10 รอบ	สายดรอปมาตรฐาน
G.657A2	7.5 มม	น้อยกว่าหรือเท่ากับ 0.03 dB @15 มม./10 รอบ	พื้นที่แคบลดลง
G.657B3	5 มม	น้อยกว่าหรือเท่ากับ 0.15 dB @5 มม./1 รอบ	สถานการณ์โค้งงออย่างรุนแรง

กล่องต่อสายไฟเบอร์ออปติกอยู่ที่ไหน?

กล่องเทอร์มินัลใยแก้วนำแสงเป็นจุดสุดท้ายสำหรับสายเคเบิลใยแก้วนำแสงเพื่อไปถึงบ้านของผู้ใช้-โมเด็มแบบออปติคัล (ONT) ที่เชื่อมต่ออยู่ที่นี่

การเลือกกล่องเทอร์มินัลภายในบ้าน

สถานการณ์	สินค้าแนะนำ	ข้อมูลจำเพาะ	คุณสมบัติ
ที่อยู่อาศัยมาตรฐาน	กล่องเทอร์มินัล FTTH ขนาดเล็ก	2 พอร์ต สีขาว	แผงชนิด 86- แบบฝังผนัง
ที่อยู่อาศัยสุดหรู	กล่องเทอร์มินัลแบบฝัง	2 พอร์ตซ่อนอยู่	เข้ากับการตกแต่ง
ผู้ใช้เชิงพาณิชย์	กล่องเทอร์มินัลมาตรฐาน	4 พอร์ต	รองรับ ONT หลายสายหรือสายสำรอง
ONT กลางแจ้ง	กล่องเทอร์มินอลกันน้ำ	2 พอร์ต, IP65	ติดตั้งภายนอก กันน้ำได้

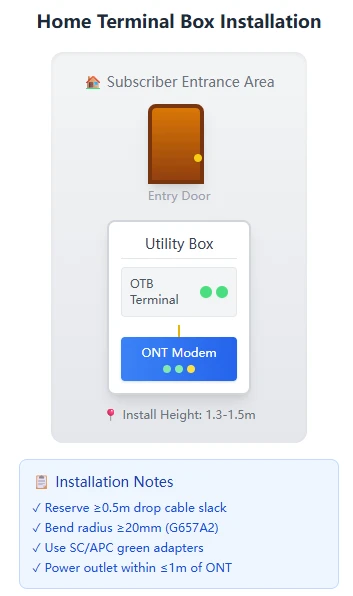

สถานที่ติดตั้งและแผนภาพประเด็นสำคัญ:

Home Terminal Box Installation

ตัวเชื่อมต่อและอะแดปเตอร์ไฟเบอร์ออปติก: อุปกรณ์เสริมขนาดเล็กเหล่านี้มีความสำคัญ

ในเครือข่ายไฟเบอร์ MDU ตัวเชื่อมต่อและอะแดปเตอร์ แม้ว่าจะมีขนาดเล็ก แต่ก็มีการใช้ในปริมาณมาก และมีบทบาทสำคัญใน-ตัวเชื่อมต่อและอะแดปเตอร์เหล่านี้มีหน้าที่ในการเปิดใช้งานการเชื่อมต่อแบบ "ปลั๊ก-และ-เล่น" ระหว่างเส้นใยนำแสง

ประเภทตัวเชื่อมต่อทั่วไป

พิมพ์	รูปร่าง	การใช้งานหลัก
เซาท์แคโรไลนา/เอพีซี	หัวสี่เหลี่ยมสีเขียว	มาตรฐานเครือข่าย PON จำเป็นสำหรับ MDU
เซาท์แคโรไลนา/UPC	หัวเหลี่ยมสีน้ำเงิน	สถานการณ์ที่ไม่ใช่-PON
ลค	หัวเหลี่ยมเล็ก	สถานการณ์ที่มีความหนาแน่นสูง- ซึ่งพบได้ทั่วไปใน ODF
เอฟซี	หัวเกลียวกลม	อุปกรณ์รุ่นเก่า

เราขอแนะนำให้ใช้ SC/APC ที่มีขั้วต่อสีเขียวอย่างสม่ำเสมอ ซึ่งจะช่วยหลีกเลี่ยงการแทรกที่ไม่ถูกต้อง

แล้ว MDU ขนาดใหญ่ล่ะ?

เราสามารถใช้โซลูชัน MPO/MTP ความหนาแน่นสูง-ได้:

สำหรับโครงการไฟเบอร์ออปติก MDU ขนาดใหญ่ที่มีผู้ใช้มากกว่า 200 ราย ตัวเชื่อมต่อแบบแกนเดี่ยว-แบบเดิมนั้นไม่มีประสิทธิภาพเกินไป โซลูชัน MPO/MTP ของ Evolux สามารถปรับปรุงประสิทธิภาพการใช้งานได้อย่างมาก

ข้อมูลจำเพาะของแผงแพทช์ MPO / MTP

ผลิตภัณฑ์	ข้อมูลจำเพาะ	ความหนาแน่นของแกนกลาง	แอปพลิเคชัน
แผงแพทช์ MPO / MTP 1U	96 คอร์	96 คอร์/1U	การกระจายหลัก MDU ขนาดกลาง
แผงแพทช์ MPO / MTP 1U	144 คอร์	144 คอร์/1U	การกระจายหลัก MDU ขนาดใหญ่
แผงแพทช์ MPO / MTP 3U	288 คอร์	96 คอร์/U	MDU ขนาดใหญ่พิเศษ-
แผงแพทช์ MPO / MTP 4U	384/576-คอร์	96-144 คอร์/U	เกรดศูนย์ข้อมูล

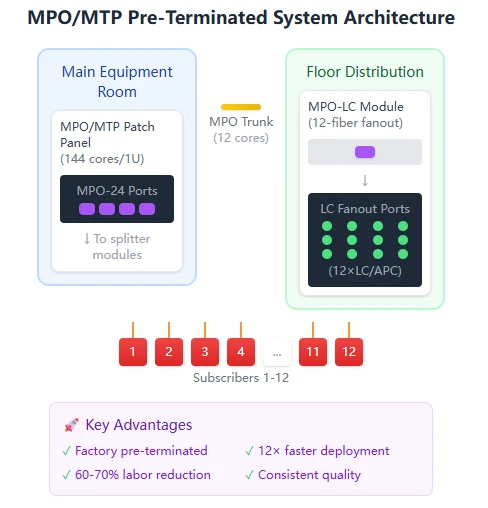

ข้อดีของระบบ MPO ที่ถูกยุติก่อน-:

MPO/MTP Pre-Terminated System Architecture

คำถามที่พบบ่อย

การค้นหาผลิตภัณฑ์อย่างรวดเร็วและการคำนวณการสูญเสีย

จะเลือกแผงแพทช์ ODF ได้อย่างไร

ขนาดผู้ใช้	สินค้าแนะนำ	ข้อมูลจำเพาะ	ประเภทตัวเชื่อมต่อ
<20 units	แก้ไข 1U แล้ว	24 คอร์	เอสซี
20-40 ยูนิต	สไลด์ 1U-ออก	48-คอร์	เอสซี/แอลซี
40-80 ยูนิต	2U สไลด์-ออก	96 คอร์	ลค
80-150 ยูนิต	แร็ค 4U-ติด	144 คอร์	ลค
150-250 ยูนิต	แร็ค 4U-ติด	288 คอร์	ทค/มป
250+ หน่วย	MPO สูง-ความหนาแน่น	576-คอร์+	เอ็มพีโอ-LC

วิธีการเลือกตัวแยกสัญญาณ?

เวทีแยก	อัตราส่วนการแยก	ประเภทแพ็คเกจ	สถานที่ติดตั้ง
ขั้นแรก	1:8/1:16	LGX เทปคาสเซ็ต	ชั้นวางโอดีเอฟ
ขั้นตอนที่สอง	1:8	ท่อเหล็ก/กล่อง ABS	กล่องขั้วต่อแบบตั้งพื้น
เวทีเดียว	1:16/1:32	กล่องเอบีเอส	กล่องกระจายกลางแจ้ง

วิธีการเลือกสายเคเบิล?

สถานที่สมัคร	สินค้าแนะนำ	จำนวนคอร์	ประเภทไฟเบอร์
เครื่องป้อนกลางแจ้ง	GYFTY	12-48 คอร์	G652D
ไรเซอร์ในร่ม	GJFJV	24-48 คอร์	G657A1
โถงทางเดินแนวนอน	GJXZY	12-24 คอร์	G657A2
หยดในร่ม	GJXFH/บัฟเฟอร์แน่น	1-2 แกน	G657A1/A2
หล่นกลางแจ้ง	GJXFH การสนับสนุนตนเอง-	1-2 แกน	G657A2

จะเลือกกล่องเทอร์มินัลได้อย่างไร?

สถานที่ติดตั้ง	สินค้าแนะนำ	จำนวนพอร์ต	ระดับการป้องกัน
ทางเข้าสมาชิก	กล่องเทอร์มินัลขนาดเล็ก	2 พอร์ต	IP20
ตู้เสื้อผ้าชั้น (ในร่ม)	กล่องเทอร์มินัลมาตรฐาน	8/16-พอร์ต	IP54
ตู้เสื้อผ้าชั้น (ชื้น)	กล่องเทอร์มินอลกันน้ำ	8/16/24-พอร์ต	IP65
การกระจายสินค้ากลางแจ้ง	กล่องกระจายน้ำ	16/24-พอร์ต	IP65

วิธีการคำนวณงบประมาณการสูญเสีย?

ระบบ PON มีขีดจำกัดงบประมาณด้านพลังงาน (โดยทั่วไปคือ 28-32dB) เกินมันแล้วคุณจะมีการออกกลางคัน ในการติดตั้งไฟเบอร์ MDU จะต้องคำนวณงบประมาณการสูญเสียล่วงหน้า

แหล่งที่มาของการสูญเสีย

ประเภทการสูญเสีย	ค่าทั่วไป	หมายเหตุ
การสูญเสียไฟเบอร์	0.35-0.4 เดซิเบล/กม	อาคารไม่กี่ร้อยเมตรเพิ่มความดัง 1-2dB
การสูญเสียตัวแยก	10-17 เดซิเบล	ขึ้นอยู่กับอัตราส่วนการแยก
การสูญเสียตัวเชื่อมต่อ	0.3-0.5 เดซิเบล/ตัว	จุดเชื่อมต่อแต่ละจุด
การสูญเสียรอยต่อ	0.05-0.1 เดซิเบล/ตัว	ด้วยคุณภาพการต่อรอยที่ดี

โดยทั่วไปแล้ว การคำนวณการสูญเสียแบบแยกสองขั้นตอน-

การแยกขั้นแรก (1:8)=10.5 dB

การแยกขั้นที่สอง (1:8)=10.5 dB

การสูญเสียไฟเบอร์ (500ม.)=0.2 เดซิเบล

ขั้วต่อ (6)=2.4 เดซิเบล

รอยต่อ (4)=0.3 เดซิเบล

─────────────────────────────────────

รวม อยู่ที่ 24 เดซิเบล

เหลือระยะขอบไว้ 3-4dBเพื่อให้อยู่ในงบประมาณพลังงาน PON
