คู่มือสายไฟเบอร์ MPO-12: การใช้งาน, ขั้ว, MPO-8 กับ LC

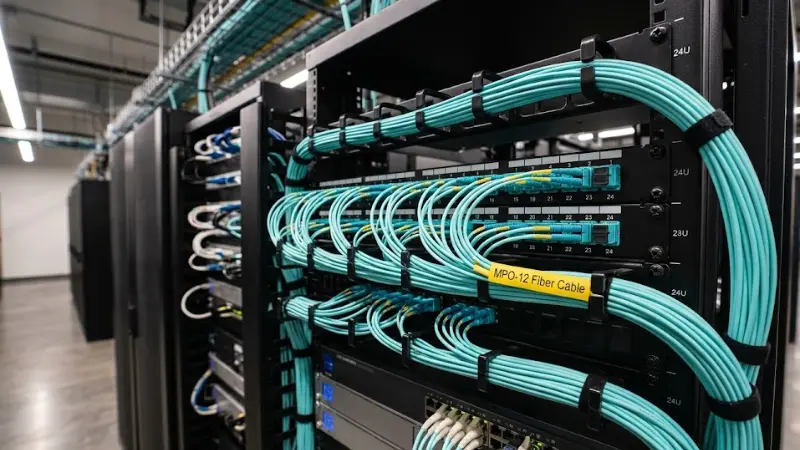

หากคุณกำลังประเมินสายเคเบิลไฟเบอร์ความหนาแน่นสูง-สำหรับแกนหลักของศูนย์ข้อมูลหรือโรงงานสายเคเบิลที่มีโครงสร้าง สายเคเบิลไฟเบอร์ MPO-12 จะเป็นหนึ่งในตัวเลือกแรกๆ ในรายการโปรดของคุณ ตัวเชื่อมต่อ MPO บรรจุไฟเบอร์หลายตัวไว้ในปลอกเดียว และรุ่นไฟเบอร์ 12 ถือเป็นแกนนำของสายเคเบิลศูนย์ข้อมูลระดับองค์กรมานานกว่าทศวรรษ แต่ "เป็นที่นิยม" ไม่ได้หมายความว่า "เหมาะสมที่สุด" เสมอไป เครื่องรับส่งสัญญาณแบบขนานออปติกสมัยใหม่หลายตัวใช้ไฟเบอร์เพียง 8 เส้น ซึ่งหมายความว่าการออกแบบ Base-12 สามารถปล่อยไฟเบอร์ 4 เส้นทิ้งไว้ในลิงค์เฉพาะเหล่านั้นได้

คู่มือนี้ครอบคลุมว่าจริงๆ แล้วสายเคเบิล MPO-12 คืออะไร ซึ่งยังคงสมเหตุสมผลในทางปฏิบัติ ขั้วและเพศของตัวเชื่อมต่อทำงานอย่างไร และวิธีการตัดสินใจว่า MPO-12, MPO-8 หรือดูเพล็กซ์ขั้วต่อ LCเหมาะสมสำหรับโครงการต่อไปของคุณ

สายไฟเบอร์ MPO-12 คืออะไร?

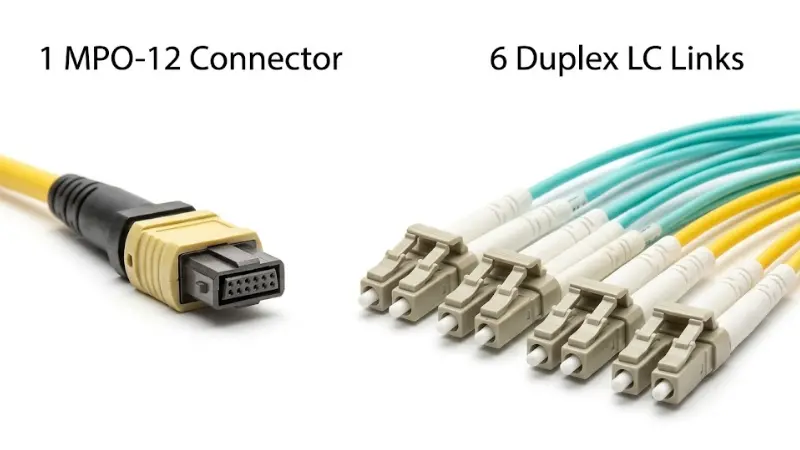

สายเคเบิลไฟเบอร์ MPO-12 เส้นเป็นส่วนประกอบแบบมัลติไฟเบอร์ที่ตัดไฟเบอร์ออปติก 12 เส้นในเส้นเดียวขั้วต่อ MPO. ข้อได้เปรียบหลักคือความหนาแน่น: อินเทอร์เฟซขนาดกะทัดรัดหนึ่งอินเทอร์เฟซแทนที่สายแพตช์ดูเพล็กซ์สูงสุดหกสาย การรวมเข้าด้วยกันนั้นเป็นสาเหตุที่ทำให้สายเคเบิลแบบ MPO- ครอบงำลิงก์แกนหลักที่มีโครงสร้างในศูนย์ข้อมูลขนาดกลาง-ถึง-ขนาดใหญ่ ซึ่งการจัดการจัมเปอร์ดูเพล็กซ์หลายร้อยตัวจะทำไม่ได้ในทางปฏิบัติ

เมื่อเทียบกับดูเพล็กซ์มาตรฐานสายแพทช์ LCMPO-12 trunk ได้รับการออกแบบมาเพื่อการรวมกลุ่ม - ซึ่งบรรทุกเส้นใยจำนวนมากผ่านทางเดินเดียว และแยกออกที่คาสเซ็ตต์หรือแผงอะแดปเตอร์ใกล้กับอุปกรณ์ หากสภาพแวดล้อมของคุณต้องการลิงก์แบบ-แบบไฟเบอร์พอยต์-ถึง-แบบสองจุดเท่านั้น สายเคเบิล LC แบบดูเพล็กซ์จะง่ายกว่าและราคาถูกกว่า MPO-12 เข้ามาแทนที่เมื่อจำนวนไฟเบอร์ ความหนาแน่นของถาดสายเคเบิล หรือความเร็วในการปรับใช้มีความสำคัญ

คุณจะเห็นคำว่า MTP ที่ใช้ร่วมกับ MPO MTP เป็นตัวเชื่อมต่อที่มีข้อกำหนดเฉพาะสูงกว่า-เครื่องหมายการค้าที่ผลิตโดย US Conec ซึ่งเข้ากันได้อย่างสมบูรณ์กับฟอร์มแฟกเตอร์ MPO ทั่วไป สำหรับการตัดสินใจซื้อ สิ่งสำคัญก็คือตัวเชื่อมต่อนั้นตรงตามข้อกำหนด-การสูญเสียและการส่งคืน-การสูญเสียของคุณ ไม่ใช่ป้ายกำกับที่ปรากฏบนตัวเรือน

โดยที่ MPO-12 ยังคงให้ความรู้สึกในทางปฏิบัติที่แข็งแกร่ง

การเดินสายเคเบิล Base-12 MPO นั้นยังห่างไกลจากความล้าสมัย แต่จุดที่น่าสนใจนั้นแคบลงเนื่องจากอุตสาหกรรมได้นำออปติกแบบขนาน 8 ไฟเบอร์มาใช้ นี่คือจุดที่ MPO-12 ยังคงเป็นตัวเลือกที่ดี:

•

• การรวมแกนหลักสำหรับแอปพลิเคชันดูเพล็กซ์

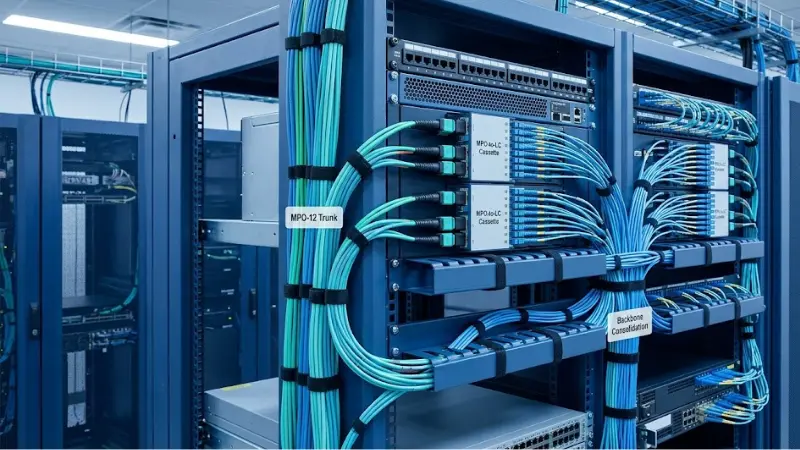

• ในการออกแบบสายเคเบิลที่มีโครงสร้างซึ่งรวมลิงก์ดูเพล็กซ์ 10G หลายรายการไว้ในช่องเดียว แอสเซมบลี MPO 12 ไฟเบอร์จะเชื่อมต่อกับMPO-ถึง-คาสเซ็ต LCซึ่งกระจายออกไปถึงหกพอร์ต duplex LC นี่ยังคงเป็นหนึ่งในรูปแบบการใช้งานที่พบบ่อยที่สุดในศูนย์ข้อมูลขององค์กร

•

• สภาพแวดล้อมของ Brownfield พร้อมโครงสร้างพื้นฐาน Base-12 ที่มีอยู่

• หากโรงงานของคุณใช้สายไฟเบอร์ คาสเซ็ตต์ และแผงแพทช์ 12- อยู่แล้ว การใช้ MPO-12 ต่อไปในการขยายจะช่วยหลีกเลี่ยงต้นทุนและความซับซ้อนของการปรับโครงสร้างสถาปัตยกรรมใหม่ทั้งหมด สายแพตช์แปลงหรือเทปคาสเซ็ตแบบไฮบริดสามารถเชื่อมต่อสาย Base-12 กับพอร์ตอุปกรณ์ไฟเบอร์ 8 ได้เมื่อจำเป็น

•

• สถานการณ์การฝ่าวงล้อมและการโยกย้าย

• หนึ่งสายเคเบิลแยก MPO- ถึง- LCช่วยให้สายไฟเบอร์ 12- เส้นเดียวให้บริการการเชื่อมต่อดูเพล็กซ์แยกกันสูงสุดหกช่อง - มีประโยชน์เมื่อคุณต้องการเชื่อมต่ออุปกรณ์ดูเพล็กซ์ 1G หรือ 10G แบบเดิมเข้ากับโซนแพตช์ความหนาแน่นสูง

Fluke Networks ตั้งข้อสังเกตไว้ว่าในอดีต การเชื่อมต่อ MPO แบบ 12 ไฟเบอร์เป็นตัวเลือกยอดนิยมสำหรับการรวมสายเคเบิลแบบดูเพล็กซ์แบ็คโบนในศูนย์ข้อมูล โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมอีเทอร์เน็ต 10G ที่คาสเซ็ต MPO- ถึง - LC เปลี่ยนทรังก์ไฟเบอร์ 12 ตัวเป็นพอร์ตดูเพล็กซ์หกพอร์ต

เมื่อ MPO-12 ไม่พอดีที่สุด?

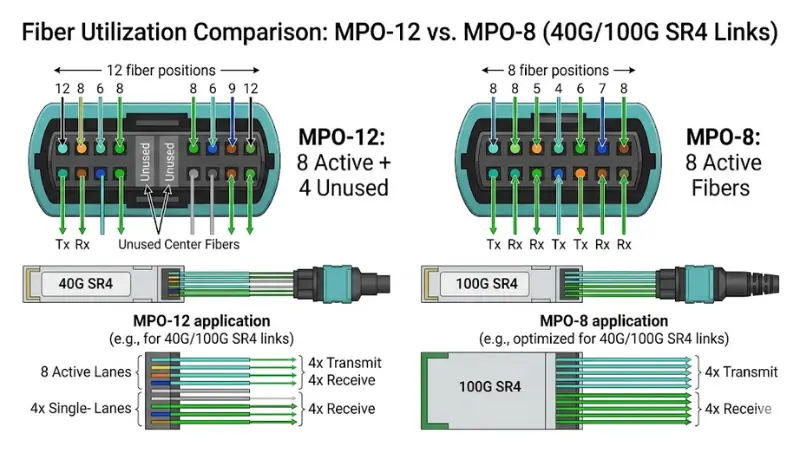

ข้อจำกัดหลักของ MPO-12 จะแสดงในลิงก์ออปติคัล-แบบขนาน ตัวรับส่งสัญญาณ SR4 ทั้ง 40GBASE-SR4 และ 100GBASE-ใช้ไฟเบอร์ 8 เส้น - ส่งสี่เส้น, รับสี่เส้น เมื่อคุณเสียบตัวรับส่งสัญญาณแบบ 8 ไฟเบอร์เข้ากับตัวส่งสัญญาณแบบ 12 ไฟเบอร์ เส้นใยตรงกลางทั้ง 4 เส้นจะไม่ได้ใช้งาน การเชื่อมโยงหลายร้อยครั้งทำให้ความจุไฟเบอร์เสียไปอย่างมาก

Fluke Networks อธิบายว่าความไร้ประสิทธิภาพนี้คืออะไรกันแน่กระตุ้นให้อุตสาหกรรมพัฒนาการเชื่อมต่อ MPO (Base-8) 8 ไฟเบอร์เป็นโซลูชันเฉพาะสำหรับการปรับใช้ออปติกแบบขนาน 40G และ 100G- หากคุณกำลังออกแบบแฟบริคใหม่โดยใช้ตัวรับส่งสัญญาณ SR4 หรือ DR4 และไม่ต้องการความเข้ากันได้แบบย้อนหลังกับโรงงาน Base-12 ที่มีอยู่ สถาปัตยกรรม MPO-8 จะใช้ไฟเบอร์อย่างมีประสิทธิภาพมากขึ้นและปรับขนาดได้สะอาดมากขึ้นเป็น 400G

MPO-12 กับ MPO-8 กับ LC: กรอบการตัดสินใจ

เลือก MPO-12 ถ้าคุณกำลังขยายฐาน-โรงงาน 12 แห่ง การรวมแบ็คโบนดูเพล็กซ์ หรือการปรับใช้สถาปัตยกรรมที่เน้นการฝ่าวงล้อม โดยที่ทรังก์ไฟเบอร์ 12 เส้นป้อนเทป LC

หลีกเลี่ยง MPO-12 ถ้าคุณกำลังสร้างแฟบริคออปติกแบบขนาน-รอบๆ ตัวรับส่งสัญญาณไฟเบอร์ 8 ตัว และไม่มีโครงสร้างพื้นฐาน Base-12 แบบเดิมเพื่อรองรับ ในสถานการณ์นั้นสายเคเบิล MPO-8จะให้การใช้งานไฟเบอร์ที่ดีขึ้นและเส้นทางการอัพเกรดที่สะอาดขึ้นเป็น 400G และมากกว่านั้น

ตัวเชื่อมต่อ MPO-12 ทำงานอย่างไร

ตัวเชื่อมต่อ MPO จะจัดเรียงเส้นใยเป็นแถวเชิงเส้นภายในปลอกโลหะที่ขึ้นรูปอย่างแม่นยำ- ในเวอร์ชัน 12 ไฟเบอร์นั้น ไฟเบอร์ทั้ง 12 เส้นจะวางเรียงกันเป็นแถวเดียว โดยยึดให้มีค่าความคลาดเคลื่อนของระยะห่างที่แคบ ซึ่งทำให้สูญเสียการแทรกต่ำกว่า 0.5 dB ต่อคู่ที่จับคู่เมื่อทำความสะอาดและจัดวางอย่างเหมาะสม

ตัวเชื่อมต่อชายและหญิง

ขั้วต่อ MPO เป็นแบบตัวผู้ (มีหมุดจัดตำแหน่ง) หรือตัวเมีย (ไม่มีหมุด) พินบนช่องขั้วต่อตัวผู้เข้าไปในรูที่สอดคล้องกันบนขั้วต่อตัวเมียเพื่อให้แน่ใจว่าแกนกลาง-ถึง-การจัดตำแหน่งแกนแม่นยำ อุปกรณ์ที่ใช้งานอยู่ - สวิตช์ ตัวรับส่งสัญญาณ ไลน์การ์ด - มักใช้พอร์ต MPO ตัวผู้ (ปักหมุด) เสมอ นั่นหมายความว่าสายเคเบิลใดๆ ที่เสียบเข้ากับอุปกรณ์โดยตรงจะต้องเป็นตัวเมีย (ไม่ได้ปักหมุด) เพื่อเชื่อมต่ออย่างถูกต้อง และหลีกเลี่ยงไม่ให้หมุดตัวรับส่งสัญญาณเสียหาย รายละเอียดนี้มองข้ามได้ง่ายในระหว่างการจัดซื้อจัดจ้าง และเป็นสาเหตุของข้อผิดพลาดในภาคสนามที่พบบ่อย

ทิศทางและตำแหน่งที่สำคัญ 1

ตัวเชื่อมต่อ MPO ทุกตัวมีกุญแจ (สันที่ยกขึ้นบนตัวเรือน) และจุดสีขาวหรือเครื่องหมายที่บ่งบอกถึงตำแหน่งไฟเบอร์ 1 การวางแนวคีย์ที่ถูกต้อง - การคีย์ขึ้นเทียบกับคีย์ลง - จะกำหนดว่าตำแหน่งไฟเบอร์จะแมปอย่างไรในการเชื่อมต่อที่จับคู่กัน การเพิกเฉยต่อการวางแนวระหว่างการสั่งซื้อหรือการติดตั้งเป็นวิธีที่เร็วที่สุดวิธีหนึ่งในการสร้างขั้วไฟฟ้าที่ไม่ตรงกัน

ขั้ว: รายละเอียดที่ทำให้เกิดข้อผิดพลาดที่แพงที่สุด

ขั้วทำให้แน่ใจได้ว่าไฟเบอร์ที่ส่งสัญญาณทุกตัวเชื่อมต่อกับไฟเบอร์รับที่ถูกต้องที่ปลายสุดของลิงค์ หากทำผิด และช่องจะไม่สว่างขึ้น - แม้ว่าทุกอย่างจะดูเชื่อมต่อกันก็ตาม

ที่มาตรฐาน ANSI/TIA-568.3-Eกำหนดวิธีขั้วหลักสามวิธีสำหรับระบบ MPO - วิธี A, วิธี B และวิธี C - บวกกับวิธีสากลที่ใหม่กว่าอีกสองวิธี (U1 และ U2) ที่นำมาใช้ในการแก้ไขปี 2022 แต่ละวิธีระบุการผสมผสานที่แตกต่างกันของประเภทสายเคเบิล trunk (ประเภท A, B หรือ C) การวางแนวของอะแดปเตอร์ และรูปแบบสายแพตช์เพื่อรักษาการส่งสัญญาณ-เพื่อ-รับความต่อเนื่องผ่านลิงก์

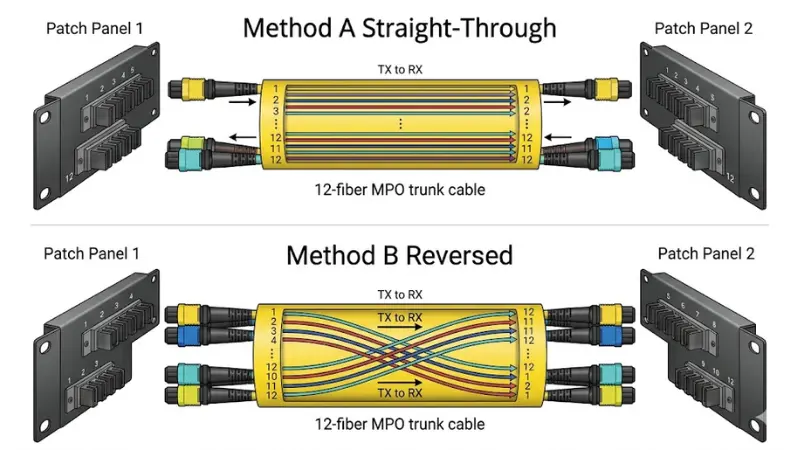

ในทางปฏิบัติ วิธี A และวิธี B เป็นวิธีที่ใช้กันอย่างแพร่หลายที่สุด วิธี A ใช้เส้นทางตรง-ผ่าน Trunk ด้วยอะแดปเตอร์คีย์-ขึ้น/คีย์- ในขณะที่วิธี B ใช้เส้นทางย้อนกลับที่มีอะแดปเตอร์คีย์-up/key-up กฎสำคัญคือ: เลือกวิธีการหนึ่งสำหรับทั้งโครงการและตรวจสอบก่อนทำการสั่งซื้อใดๆ

โดยปกติแล้วชุดประกอบ MPO ที่เลิกใช้งานแล้ว-จะถูกสร้างขึ้นตามคำสั่งและมักจะ-ไม่สามารถส่งคืนได้ Fluke Networks เตือนว่าความสับสนของขั้วมักนำไปสู่การค้นพบสายเคเบิลหรือสายแพตช์ที่ไม่ถูกต้องหลังการติดตั้ง - เท่านั้น ส่งผลให้เกิดความล่าช้าของโครงการและค่าใช้จ่ายในการเปลี่ยน การลงทุนเวลาในการจัดทำเอกสารเกี่ยวกับขั้วไฟฟ้าระหว่างการออกแบบมีราคาถูกกว่าการนำลำต้นที่ติดตั้งใหม่มาใช้ใหม่มาก

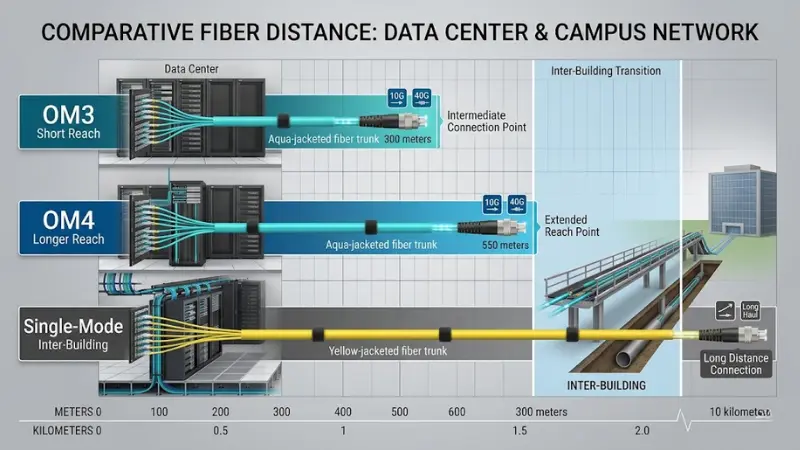

การเลือกประเภทไฟเบอร์ที่เหมาะสม: โหมด OM3, OM4 หรือ Single-

เกรดไฟเบอร์ภายในสายเคเบิล MPO-12 ของคุณจะเป็นตัวกำหนดว่าคุณสามารถพุชลิงค์ได้ไกลแค่ไหนก่อนที่คุณภาพของสัญญาณจะลดลง สำหรับการปรับใช้หลายโหมด การตัดสินใจมักจะขึ้นอยู่กับOM3 กับ OM4.

ตามการศึกษาความยาวช่องทางศูนย์ข้อมูลที่เผยแพร่ของ Corning- ประมาณ 90–95% ของลิงก์ OM3 และ OM4 ที่ปรับใช้ในศูนย์ข้อมูลทำงานที่ระยะทาง100 เมตรหรือน้อยกว่า. ที่อัตราอีเธอร์เน็ตมาตรฐาน OM3 รองรับลิงก์ 10G สูงถึง 300 ม. และลิงก์ออพติกแบบขนาน 40G/100G- สูงถึง 100 ม. OM4 ขยายตัวเลขเหล่านั้นเป็น 550 ม. ที่ 10G และ 150 ม. ที่ 40G/100G - ข้อได้เปรียบที่มีความหมายหากระยะห่างระหว่างแถวหรือระหว่างกันของคุณ- ฮอลล์เกิน 100 ม.

แนวทางปฏิบัติ: หากการทำงานหลายโหมดทั้งหมดของคุณยังอยู่ในระยะไม่เกิน 100 ม. และคุณคำนึงถึงงบประมาณ- OM3 จะจัดการ 10G และ 40G ได้อย่างสะดวกสบาย เลือก OM4 เมื่อคุณต้องการระยะการเข้าถึงที่ยาวขึ้น วางแผนที่จะโยกย้ายไปยังความเร็วที่สูงขึ้น หรือเพียงต้องการเพิ่มอัตรากำไรจากการสูญเสียตัวเชื่อมต่อและ-การเพิ่มเส้นทางสายเคเบิลเมื่อเวลาผ่านไป เพื่อการเปรียบเทียบที่ลึกซึ้งยิ่งขึ้นของประเภทมัลติไฟเบอร์รวมถึง OM5 โปรดดูคำแนะนำเฉพาะของเรา

สำหรับระยะทางที่เกินกว่ามัลติโหมดเข้าถึง - ระหว่าง- การเชื่อมต่อระหว่างอาคาร การเชื่อมต่อรถไฟใต้ดิน หรือการวิ่งใดๆ ที่เกินสองสามร้อยเมตร -ไฟเบอร์โหมดเดี่ยว-คือทางเลือกที่ชัดเจน มีแอสเซมบลี-โหมด MPO-12 แอสเซมบลีและมีการใช้งานเพิ่มมากขึ้นในสภาพแวดล้อมแพตช์โหมดเดี่ยวที่มีความหนาแน่นสูง-

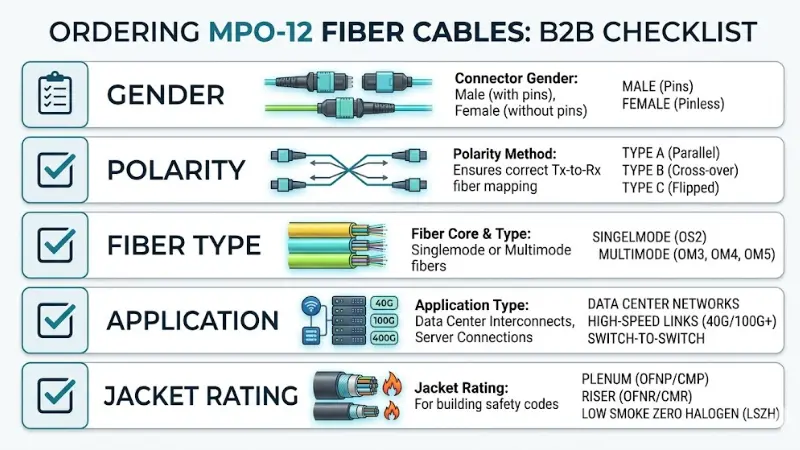

รายการตรวจสอบการซื้อ: ห้าสิ่งที่ต้องยืนยันก่อนสั่งซื้อ

สายเคเบิล MPO-12 เส้นมักเป็นแบบสั่งทำพิเศษ-โดยประกอบและไม่สามารถคืนได้ การมีพารามิเตอร์ผิดพลาดแม้แต่ตัวเดียวอาจส่งผลให้ล่าช้าหลายสัปดาห์ ยืนยันห้ารายการเหล่านี้ก่อนทำการสั่งซื้อ:

1.

2. เพศของตัวเชื่อมต่อที่ปลายแต่ละด้าน

3. พิจารณาว่าปลายด้านใดเชื่อมต่อกับอุปกรณ์ที่ใช้งานอยู่ (ต้องใช้ตัวเมีย/ไม่ได้ปักหมุด) และปลายด้านใดเชื่อมต่อกับแผงแพทช์หรืออะแดปเตอร์ลำตัว (ตรวจสอบการกำหนดค่าพินของอะแดปเตอร์) หากปลายทั้งสองข้างเชื่อมต่อกับอะแดปเตอร์ คุณอาจต้องใช้ชาย-ถึง-หญิงหรือหญิง-ถึง-หญิงขึ้นอยู่กับประเภทของอะแดปเตอร์

4.

5. วิธีขั้ว

6. ตรวจสอบว่ามาตรฐานโปรเจ็กต์ของคุณคือ Method A, B, C, U1 หรือ U2 ตาม ANSI/TIA-568.3-E ตรวจสอบให้แน่ใจว่าได้ระบุประเภทสายเคเบิลหลัก การวางแนวของอะแดปเตอร์ และสายแพตช์ดูเพล็กซ์ให้ตรงกันทั้งหมด

7.

8. ชนิดและเกรดของไฟเบอร์

9. เลือกโอม3, โอม4หรือโหมดเดี่ยว-ตามระยะทางในการเชื่อมต่อ ประเภทตัวรับส่งสัญญาณ และแผนการโยกย้ายในอนาคต

10.

11. ประเภทการสมัคร

12. คุณกำลังสั่งซื้อสายเคเบิลลำตัว (MPO-ถึง-MPO) aสายเคเบิลฝ่าวงล้อม/fanout(MPO-ถึง-LC) หรือชุดประกอบการแพตช์? แต่ละตัวเชื่อมต่อมีข้อกำหนดการเชื่อมต่อและการจับคู่ไฟเบอร์-ที่แตกต่างกัน

13.

14. คะแนนแจ็คเก็ตและสภาพแวดล้อม

15. ยืนยันว่าคุณต้องการฉนวนหุ้มแบบ plenum- (OFNP) แบบยก- แบบไรเซอร์ (OFNR) หรือแบบแจ็คเก็ต LSZH ตามรหัสอาคารและเส้นทางการติดตั้งของคุณ นี่ไม่ใช่รายละเอียดที่ต้องตัดสินใจหลังจากสายเคเบิลมาถึง

ข้อผิดพลาดทั่วไปและวิธีหลีกเลี่ยง

ตั้งค่าเริ่มต้นเป็น MPO-12 สำหรับทุกลิงก์ใหม่

ในโครงการปรับปรุงหรือโครงการบราวน์ฟิลด์ MPO-12 มักจะเป็นทางเลือกที่ถูกต้อง แต่สำหรับแฟบริคเลนส์ขนานสีเขียว ให้ประเมินว่าการเชื่อมต่อ MPO แบบ 8 ไฟเบอร์จะกำจัดเส้นใยที่สูญเปล่าและทำให้เส้นทางของคุณไปสู่ ​​400G ง่ายขึ้น

สั่งไฟเบอร์นับอย่างเดียว

"สายเคเบิล MPO ไฟเบอร์ 12 เส้น" ไม่ใช่ข้อกำหนดเฉพาะที่สมบูรณ์ หากไม่มีการยืนยันเพศ ประเภทขั้ว เกรดไฟเบอร์ และรูปแบบการใช้งาน คุณจะเสี่ยงต่อการได้รับชุดประกอบที่เข้ากันพอดี แต่จะสร้างข้อผิดพลาดของขั้วหรือเพศที่ไม่ตรงกันที่ไซต์งาน

ละเลยการวางแผนฝ่าวงล้อม

หากอุปกรณ์ที่ใช้งานของคุณใช้พอร์ต LC ดูเพล็กซ์ คุณต้องมีกลยุทธ์การแยกที่ชัดเจน - คาสเซ็ตต์ แผงอะแดปเตอร์ หรือสายเคเบิล fanout - ระหว่างแกนหลัก MPO-12 ของคุณและอุปกรณ์ การลืมขั้นตอนนี้นำไปสู่การแสดงด้นสดในนาทีสุดท้ายซึ่งจะบ่อนทำลายความได้เปรียบด้านความหนาแน่นที่คุณเลือก MPO ตั้งแต่แรก

ข้ามการทำความสะอาดขั้วต่อก่อนใช้งานครั้งแรก

ปลอกโลหะ MPO มีปลายไฟเบอร์ 12 เส้น-ในตัวเชื่อมต่อเดียว แม้แต่อนุภาคฝุ่นขนาดเล็กบนเส้นใยเดียวก็สามารถผลักดันการสูญเสียการแทรกเกินข้อมูลจำเพาะและทำให้เกิดข้อผิดพลาดในการเชื่อมต่อเป็นระยะๆ ตรวจสอบและทำความสะอาดตัวเชื่อมต่อ MPO ก่อนผสมพันธุ์เสมอ โดยใช้อุปกรณ์เฉพาะเครื่องมือทำความสะอาด MPO.

คำถามที่พบบ่อย

MPO-12 สามารถรองรับ 40G และ 100G ได้หรือไม่

ใช่. 40GBASE-SR4 และ 100GBASE-SR4 ทั้งคู่ส่งผ่านไฟเบอร์ 8 เส้น และตัวเชื่อมต่อ MPO-12 สามารถรองรับไฟเบอร์แอคทีฟ 8 เส้นได้ (ตำแหน่ง 1–4 และ 9–12 ใน pin-out มาตรฐาน) อย่างไรก็ตาม เส้นใยกลางทั้งสี่ยังคงไม่ได้ใช้ ซึ่งเป็นสาเหตุที่ Base-8 MPO ได้รับการพัฒนาเพื่อเป็นทางเลือกที่มีประสิทธิภาพมากขึ้นสำหรับการใช้งานเฉพาะเหล่านี้

MPO-12 ดีกว่า MPO-8 หรือไม่

ไม่มีดีกว่าในระดับสากล MPO-12 เป็นตัวเลือกที่ดีกว่าสำหรับการรวมแบ็คโบนแบบดูเพล็กซ์และสภาพแวดล้อมด้วยโครงสร้างพื้นฐาน Base-12 ที่มีอยู่ MPO-8 มีประสิทธิภาพมากกว่าสำหรับการเชื่อมต่อแบบขนาน (40G, 100G, 400G) ที่ใช้ 8 เส้นใยโดยกำเนิด สถาปัตยกรรมที่ดีที่สุดขึ้นอยู่กับส่วนประสมการใช้งานของคุณและโรงงานที่มีอยู่ สำหรับการเปรียบเทียบแบบเต็ม โปรดดูของเราคู่มือไฟเบอร์ MPO / MTP.

ความแตกต่างระหว่าง MPO และ MTP คืออะไร?

MPO (Multi-fiber Push On) เป็นมาตรฐานตัวเชื่อมต่อที่กำหนดโดย IEC 61754-7 MTP เป็นชื่อแบรนด์จาก US Conec สำหรับตัวเชื่อมต่อที่ตรงและเกินมาตรฐาน MPO ด้วยพิกัดความเผื่อที่เข้มงวดยิ่งขึ้นและการออกแบบตัวเรือนแบบถอดได้ ตัวเชื่อมต่อ MTP เข้ากันได้อย่างสมบูรณ์กับตัวเชื่อมต่อ MPO ทั่วไป ในการจัดซื้อ สิ่งที่สำคัญที่สุดคือตัวเชื่อมต่อมีคุณสมบัติตรงตามข้อกำหนด-การสูญเสียการแทรกและการส่งคืนที่แอปพลิเคชันของคุณต้องการ

ฉันจำเป็นต้องมีตัวเชื่อมต่อ MPO-12 ตัวผู้หรือตัวเมียหรือไม่

พอร์ตอุปกรณ์ที่ใช้งานอยู่ (ตัวรับส่งสัญญาณ ไลน์การ์ด) มักจะเป็นตัวผู้ (ปักหมุดไว้) สายเคเบิลใดๆ ที่เชื่อมต่อโดยตรงกับอุปกรณ์ที่ใช้งานอยู่ควรเป็นตัวเมีย (ไม่ได้ปักหมุด) ที่ปลายด้านนั้น สำหรับการเชื่อมต่อ trunk- ถึง- trunk ผ่านแผงอะแดปเตอร์ คุณจะต้องมีขั้วต่อแบบปักหมุดและไม่ได้ปักหมุดหนึ่งตัวต่อคู่ที่จับคู่กัน ตรวจสอบเพศของทุกอินเทอร์เฟซในลิงก์ของคุณทุกครั้งก่อนสั่งซื้อ

ฉันสามารถแยกตัวเชื่อมต่อ MPO-12 เป็น LC ได้หรือไม่

ใช่. หนึ่งสายเคเบิลแยก MPO- ถึง- LCหรือโมดูลคาสเซ็ตต์ MPO- ถึง - LC สามารถกระจาย MPO trunk ไฟเบอร์ 12- เส้นเดียวออกเป็นการเชื่อมต่อ LC ดูเพล็กซ์หกรายการ นี่เป็นหนึ่งในรูปแบบการใช้งานทั่วไปสำหรับการเชื่อมต่อแบ็คโบน MPO กับอุปกรณ์พอร์ตดูเพล็กซ์สภาพแวดล้อมศูนย์ข้อมูลที่มีความหนาแน่นสูง-.

OM3 หรือ OM4 ดีกว่าสำหรับสายเคเบิล MPO-12 หรือไม่

สำหรับศูนย์ข้อมูลส่วนใหญ่ที่ทำงานในระยะต่ำกว่า 100 ม. ทั้ง OM3 และ OM4 จะทำงาน OM4 ให้พื้นที่ส่วนหัวในการเข้าถึงเพิ่มเติม - 150 ม. ที่ 40G/100G เทียบกับ 100 ม. สำหรับ OM3 - และงบประมาณการสูญเสียที่มากขึ้น ซึ่งอาจมีความสำคัญใน-แถวระหว่างแถวหรือ-ฮอลล์ลิงก์ที่ยาวขึ้น หากระยะทางของคุณสั้นและงบประมาณเป็นปัจจัย OM3 คือตัวเลือกที่เชื่อถือได้ หากคุณต้องการอัตรากำไรเพิ่มขึ้นหรือคาดหวังการอัพเกรดความเร็ว OM4 ก็คุ้มค่ากับระดับพรีเมียมเล็กน้อย ดูของเราการเปรียบเทียบ OM3 กับ OM4สำหรับข้อกำหนดโดยละเอียด

ฉันควรเลือกวิธีการขั้วแบบใดสำหรับ MPO-12

มาตรฐาน ANSI/TIA-568.3-E กำหนดวิธีการ A, B, C, U1 และ U2 วิธี A (ทางตรง-ผ่านทางสายหลัก) และวิธี B (ทางสายทางกลับ) เป็นวิธีที่พบได้บ่อยที่สุด มักใช้วิธี B สำหรับลิงก์ออปติคัล MPO- ถึง -MPO แบบขนาน-โดยตรง ในขณะที่วิธี A ที่จับคู่กับคาสเซ็ตแบบโมดูลาร์นั้นใช้กันอย่างแพร่หลายในสถาปัตยกรรมแบบแยกส่วนแบบดูเพล็กซ์ กฎที่สำคัญที่สุดคือการสร้างมาตรฐานให้กับวิธีการหนึ่งทั่วทั้งโปรเจ็กต์ และตรวจสอบส่วนประกอบทั้งหมด เช่น ทรัง อะแดปเตอร์ และสายแพตช์ ตรงกับวิธีการนั้นก่อนการติดตั้ง

MPO-12 ยังคงเป็นตัวเลือกที่ดีสำหรับการใช้งานศูนย์ข้อมูลใหม่หรือไม่

ขึ้นอยู่กับส่วนผสมของแอปพลิเคชันของคุณ สำหรับองค์กรที่ใช้การเชื่อมต่อดูเพล็กซ์ 10G เป็นหลักพร้อมสายเคเบิลที่มีโครงสร้าง MPO-12 ยังคงเป็นโซลูชันแกนหลักที่ได้รับการพิสูจน์แล้วและคุ้มค่า- สำหรับสภาพแวดล้อมแบบไฮเปอร์สเกลหรือคลาวด์ที่สร้างออปติกคู่ขนานประมาณ 100G และ 400G Base-8 MPO จึงเป็นสถาปัตยกรรมที่ต้องการมากขึ้น การปรับใช้ในโลกแห่งความเป็นจริงจำนวนมากใช้ทั้งสองอย่างผสมกัน โดยมีองค์ประกอบการแปลงเชื่อมโยงทั้งสองอย่างเมื่อจำเป็น เพื่อเป็นแนวทางในการการเลือกสายเคเบิลไฟเบอร์ 100Gโปรดดูบทความเฉพาะของเรา
