คู่มือสายเคเบิลฝ่าวงล้อม MPO: ประเภท ขั้ว และจำนวนไฟเบอร์

สายเคเบิลแยก MPO ช่วยให้ตัวเชื่อมต่อไฟเบอร์หลาย-ความหนาแน่นสูง-ตัวเดียวกระจายออกเป็นตัวเชื่อมต่อหลายตัว ซึ่งส่วนใหญ่มักเป็น LC duplex ดังนั้นลิงก์แบ็คโบนแบบขนานจึงสามารถป้อนตัวรับส่งสัญญาณ พอร์ตแผง หรืออุปกรณ์ดูเพล็กซ์แต่ละตัวได้ นี่เป็นวิธีหนึ่งที่พบบ่อยที่สุดในการเชื่อมต่อพอร์ตขนาน 40G, 100G หรือ 400G กับอุปกรณ์ความเร็วต่ำ- หรือเพื่อวาง MPO Trunk บนฮาร์ดแวร์ดูเพล็กซ์ในแร็คเดียวกัน

ส่วนที่ยากไม่ใช่คำจำกัดความ โดยจะจับคู่จำนวนไฟเบอร์ ขั้ว เพศ โหมดไฟเบอร์ และการแมปฝ่าวงล้อมกับส่วนที่เหลือของช่อง สายเคเบิลสามารถเข้าคู่ได้อย่างสมบูรณ์แบบและยังคงไม่ผ่านแสงหากขั้วหรือการปักหมุดไม่ถูกต้อง คู่มือนี้เขียนขึ้นเพื่อใช้อ้างอิงในการเลือกและการเรียงลำดับ: ประเภทคืออะไร วิธีอ่านขั้วและเพศ การกำหนดค่าใดที่แมปกับตัวรับส่งสัญญาณ และสิ่งที่ต้องยืนยันก่อนสั่งซื้อ

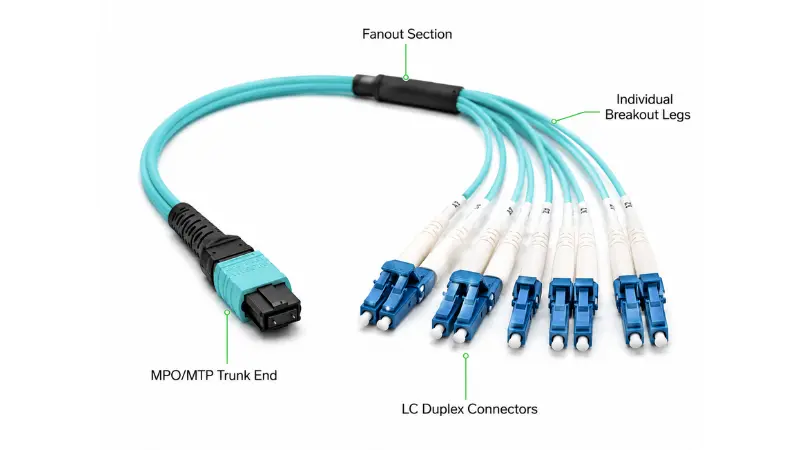

สายเคเบิลฝ่าวงล้อม MPO คืออะไร?

สายเคเบิลแยก MPO หรือที่เรียกว่าพัดลมเอาต์ MPO หรือชุดสายไฟ MTP/MPO เป็นชุดประกอบที่ปิดปลายสายจากโรงงาน-ด้วยขั้วต่อ MPOที่ปลายลำตัวและตัวเชื่อมต่อหลายตัวที่ปลาย{0}}แบบพัด ปลาย MPO มีเส้นใย 8, 12, 16 หรือ 24 เส้นในปลอกโลหะเดี่ยว ส่วนปลายแยกจะแยกเส้นใยเหล่านั้นออกเป็นขาที่แยกจากกัน ซึ่งโดยปกติแล้วจะเป็นคู่ LC duplex แม้ว่าจะมีเวอร์ชัน SC และ FC สำหรับอุปกรณ์รุ่นเก่าหรือเฉพาะก็ตาม

ตัวอย่างคลาสสิกคือสายเคเบิลแยก MPO ถึง LC: ตัวเชื่อมต่อ MPO หนึ่งตัวสิ้นสุดเป็นคู่ดูเพล็กซ์ LC สี่, หกหรือสิบสองคู่ ขึ้นอยู่กับจำนวนไฟเบอร์ นี่คือสิ่งที่เปลี่ยนพอร์ตขนานให้เป็นลิงก์ดูเพล็กซ์แต่ละอัน

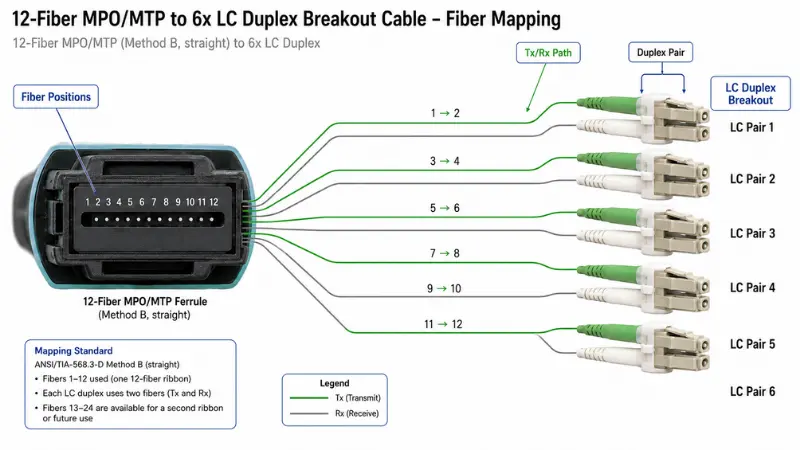

สายเคเบิลฝ่าวงล้อม MPO ทำงานอย่างไร

ชุดประกอบจะแมปตำแหน่งไฟเบอร์แต่ละตำแหน่งภายในปลอกไฟเบอร์หลาย-กับขาเฉพาะด้านที่แยกออก การทำแผนที่จะควบคุมโดยจำนวนเส้นใยและขั้ว และจะต้องสอดคล้องกับระบบออพติกที่ปลายทั้งสองด้านของช่อง

ด้านข้างลำตัว MPO/MTP

นี่คือจุดสิ้นสุดที่มีความหนาแน่นสูง- ในการแยกส่วนศูนย์ข้อมูล ตัวเชื่อมต่อไฟเบอร์ 8- และไฟเบอร์ 12 เป็นสิ่งที่พบได้บ่อยที่สุด โดยมีไฟเบอร์ 16 และไฟเบอร์ 24 ใช้สำหรับเลนออปติกที่สูงกว่าและการแพตช์ที่หนาแน่นมาก คุณจะเห็นทั้ง "MPO" และ "MTP" บนเอกสารข้อมูล MPO เป็นอินเทอร์เฟซทั่วไปที่กำหนดไว้ในIEC 61754-7 โดย US Conec และผู้ผลิตรายอื่นๆในขณะที่ MTP เป็นเครื่องหมายการค้า-จดทะเบียนของ US Conec แต่เป็นตัวเชื่อมต่อเดียวกันในเวอร์ชันประสิทธิภาพสูง- ซึ่งสร้างด้วยปลอกแบบลอยและค่าความคลาดเคลื่อนของพิน-ไกด์ที่เข้มงวดมากขึ้นเพื่อให้สูญเสียน้อยลง สิ่งเหล่านี้สามารถเชื่อมโยงกันได้อย่างสมบูรณ์ ดังนั้นคำถามเชิงปฏิบัติจึงไม่ใช่ป้ายสถานะ แต่เป็นเพศ ขั้ว และเกรดที่คุณระบุ หากคำศัพท์ยังคงทำให้คุณสับสน การแยกย่อยของเราความแตกต่างที่แท้จริงระหว่าง MPO และ MTPครอบคลุมด้วยภาษาธรรมดา

ด้านฝ่าวงล้อม (Fanout)

LC duplex ครองจุดสิ้นสุดของการฝ่าวงล้อมเนื่องจาก LC เป็นอินเทอร์เฟซดูเพล็กซ์มาตรฐานบนสวิตช์ เซิร์ฟเวอร์ และเครื่องรับส่งสัญญาณส่วนใหญ่ จำนวนเส้นใยจะกำหนดจำนวนขาดูเพล็กซ์ที่คุณได้รับ:

เส้นทางขั้ว Tx/Rx

ลิงค์ดูเพล็กซ์ทุกอันจะต้องส่งสัญญาณด้านหนึ่งและรับอีกด้านหนึ่ง ในระบบขนาน สายเคเบิลแยก ลำตัว อะแดปเตอร์ และสายแพตช์แต่ละสายมีส่วนในเส้นทางนั้น นำองค์ประกอบหนึ่งชิ้นไปด้านหลังและขั้วต่อจะยังคงอยู่ที่เดิม แต่เส้นทางแสงจะขาด นั่นคือเหตุผลว่าทำไม Type A, Type B และ Type C จึงไม่สามารถใช้แทนกันได้ และเหตุใดขั้วจึงเป็นการตัดสินใจ-ระดับช่องสัญญาณมากกว่าตัวเลือกต่อ-สายเคเบิล เราขยายเรื่องนี้ด้านล่าง

ประเภทของสายเคเบิลฝ่าวงล้อม MPO

"สายแยก MPO" เป็นครอบครัวเดียวกัน ไม่ใช่ชิ้นส่วนเดียว สายเคเบิลสองเส้นที่มีลักษณะเหมือนกันสามารถทำงานได้แตกต่างไปจากเดิมอย่างสิ้นเชิง วิธีปฏิบัติที่ใช้ได้จริงในการระบุแกนใดแกนหนึ่งคือการเดินผ่านแกนเหล่านี้:

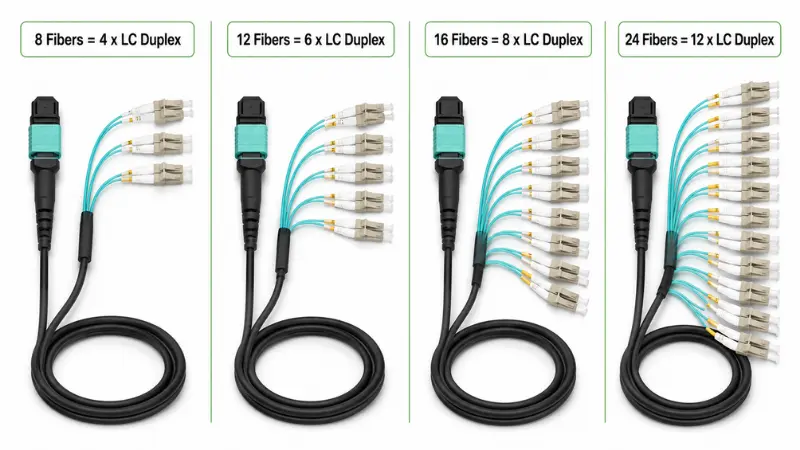

• ตามจำนวนเส้นใย:8, 12, 16 หรือ 24 เส้นใย นี่เป็นการตัดสินใจครั้งแรกและจะตามมาโดยตรงจากจำนวนลิงก์ดูเพล็กซ์ที่คุณต้องการ
• โดยตัวเชื่อมต่อฝ่าวงล้อม:LC duplex เป็นมาตรฐาน SC และ FC ปรากฏในโทรคมนาคมและเครื่องมือวัดแบบเดิม
• โดยโหมดไฟเบอร์:มัลติโหมด (OM3, OM4, OM5) สำหรับการเข้าถึงระยะสั้น หรือโหมดเดี่ยว- (OS2) สำหรับระยะทางที่ไกลกว่า ดูโหมดเดี่ยว-กับไฟเบอร์มัลติโหมดหากคุณไม่แน่ใจว่าลิงก์นั้นต้องการลิงก์ใด
• ตามขั้ว:Type A, Type B หรือ Type C ตรงกับช่องสัญญาณ
• ตามเพศของ MPO:ปักหมุด (ชาย) หรือไม่ปักหมุด (หญิง)
• โดยการขัดตัวเชื่อมต่อ:UPC หรือ APC MPO โหมด-เดี่ยวจะเป็น APC เกือบตลอดเวลา โดยทั่วไปแล้วมัลติโหมดจะเป็นพีซีแบบแบน
• โดยแจ็คเก็ตและโครงสร้าง:PVC, LSZH, ไรเซอร์ หรือ plenum เสื้อแจ็คเก็ตเดี่ยว-แบบกลมกับแบบเสื้อแจ็คเก็ตแยกขา มาตรฐานหรือหุ้มเกราะ
• ตามระดับการสูญเสีย:ตัวเชื่อมต่อมาตรฐาน-สูญเสียหรือสูญเสียต่ำ- ซึ่งสำคัญเมื่องบประมาณด้านพลังงานมีจำกัด

จากมุมมองของซัพพลายเออร์: เริ่มต้นข้อมูลจำเพาะจากเอกสารข้อมูลตัวรับส่งสัญญาณและแผงที่เชื่อมต่อเข้าไป ไม่ใช่จากแค็ตตาล็อกสายเคเบิล เกือบทุกคำสั่งซื้อที่เราเห็นนั้นมาจากการเลือกหมายเลขชิ้นส่วนก่อนแล้วย้อนกลับ-การปรับช่องให้เข้ากับมัน

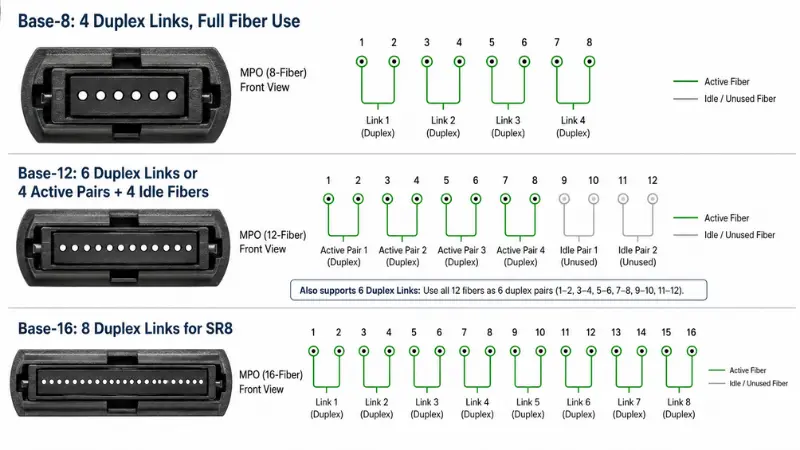

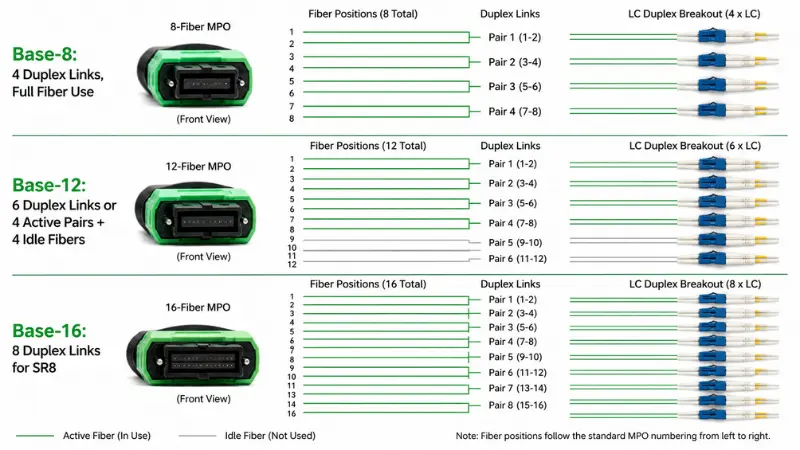

ฐาน-8 กับ ฐาน-12 กับ ฐาน-16

นี่เป็นคำถามระดับที่สอง-ที่การนับไฟเบอร์เพียงอย่างเดียวไม่สามารถตอบได้ และนี่คือจุดที่ "การพิสูจน์อักษรในอนาคต-" จำนวนมากผิดพลาดไป หมายเลข "ฐาน" คือการเพิ่มไฟเบอร์ที่ใช้ในการสร้างสายเคเบิล

จุดที่มักจะพลาด: MPO ไฟเบอร์ 12- ที่ใช้สำหรับช่อง 40G หรือ 100G SR4 ปล่อยให้ไฟเบอร์สี่เส้นมืด นั่นไม่ใช่ข้อบกพร่อง แต่หมายความว่าการฝ่าวงล้อม Base-8 มักจะเป็นทางเลือกที่สะอาดกว่าและประหยัดกว่าสำหรับการฝ่าวงล้อมสี่เลน ในขณะที่ Base-12 ก็สมเหตุสมผลเมื่อท้ายรถมีลิงค์ดูเพล็กซ์หกลิงค์อย่างแท้จริง อัตราอีเธอร์เน็ตและจำนวนเลนที่อยู่เบื้องหลังทั้งหมดนี้ถูกกำหนดโดยคณะทำงาน IEEE 802.3(ออพติกขนาน 40G/100G ใน 802.3ba, 200G/400G ใน 802.3bs)

ประเภท A กับประเภท B กับขั้วประเภท C

ขั้วไฟฟ้าเป็นสาเหตุเดียวที่พบบ่อยที่สุดที่ทำให้ลิงก์ MPO ที่ติดตั้งใหม่ไม่ทำงาน วิธีการแบบคลาสสิกทั้งสามวิธีมีความแตกต่างกันในเรื่องวิธีต่อสายลำตัวและสายแพตช์ใดที่ทำให้เส้นทางสมบูรณ์

ในทางปฏิบัติ วิธีการเลือก: เลือกวิธีการหนึ่งสำหรับการติดตั้งทั้งหมด และรักษาให้สอดคล้องกันตั้งแต่ต้นจนจบ สำหรับการแยกสัญญาณออพติกแบบขนาน- วิธี B เป็นวิธีที่พบได้บ่อยที่สุดเนื่องจากใช้สายแพตช์-ประเภทเดียว และหลีกเลี่ยงการส่ง-ถึง-การจับคู่การส่งสัญญาณโดยไม่ตั้งใจ ที่มาตรฐาน ANSI/TIA-568.3-Eทำให้วิธี A, B และ C เป็นระเบียบ และนับตั้งแต่การปรับปรุงในปี 2022 ก็ได้เพิ่มวิธี "สากล" สองวิธี (U1 และ U2) ที่ให้คุณใช้โมดูลและสายเดียวกันที่ปลายทั้งสองข้างของ Type- trunk หากการออกแบบของคุณสร้างขึ้นโดยใช้คาสเซ็ตต์ ให้ปฏิบัติตามโครงร่างขั้วที่ระบบคาสเซ็ตระบุ แทนที่จะใช้โครงร่างการผสม สำหรับข้อมูลพื้นฐานเกี่ยวกับจุดที่การเชื่อมต่ออาเรย์เทียบกับดูเพล็กซ์ โปรดดูคำแนะนำของเราLC เทียบกับ MTP/MPO ในสายเคเบิลความหนาแน่นสูง-.

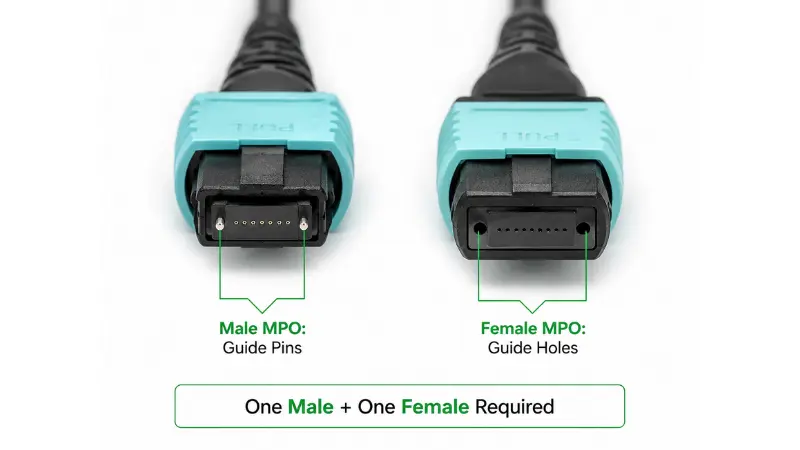

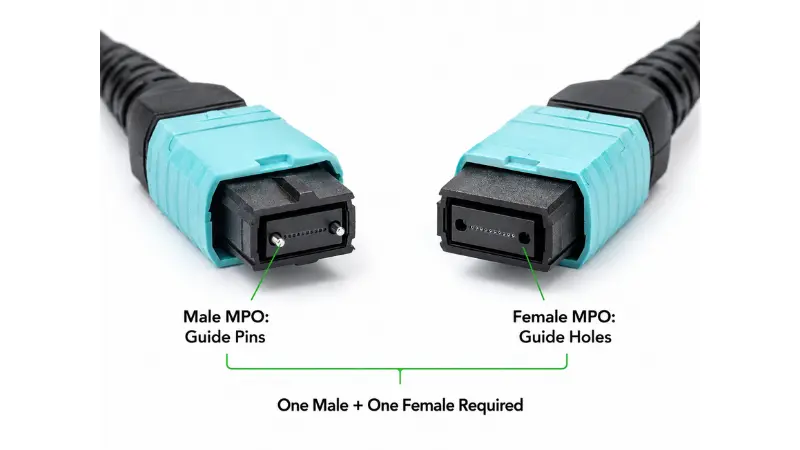

MPO ชายกับหญิง: จะเลือกอย่างไร?

เพศของ MPO นั้นเกี่ยวกับหมุดนำทางในปลอกโลหะ ขั้วต่อแบบปักหมุด (ตัวผู้) มีหมุดโลหะสองตัว ขั้วต่อ (ตัวเมีย) ที่ไม่ได้ปักหมุดจะมีรูที่ตรงกัน กฎนี้ถือเป็นกฎตายตัว: คู่ที่แต่งงานแล้วทุกคู่จะต้องปักหมุดหนึ่งคู่และไม่ได้ปักหมุดอีกหนึ่งคู่ ตัวเชื่อมต่อที่ปักหมุดสองตัวขัดแย้งกันทางกายภาพและอาจบดขยี้พินหรือทำให้ปลอกโลหะเสียหาย ขั้วต่อที่ไม่ได้ปักหมุดสองตัวไม่มีอะไรให้อยู่ในแนวเดียวกันและจะเข้าที่ไม่ถูกต้อง

ในการปรับใช้แบบแยกส่วนโดยทั่วไป พอร์ตตัวรับส่งสัญญาณออปติก-แบบขนานมักจะไม่ถูกปักหมุด ดังนั้นขา MPO ที่เสียบเข้ากับตัวรับส่งสัญญาณมักจะถูกปักหมุดไว้ ในอีกด้านหนึ่ง เพศจะขึ้นอยู่กับอะแดปเตอร์ คาสเซ็ตต์ หรือทรังก์ที่เชื่อมต่อด้วย ยืนยันเพศของพอร์ตตัวรับส่งสัญญาณกับเอกสารข้อมูลเสมอ และตรวจสอบเพศที่แสดงโดยคุณอะแดปเตอร์ MPO/MTPก่อนที่จะแก้ไขเพศของสายเคเบิล พารามิเตอร์เดียวนี้จะป้องกันทั้งลิงก์เสียและความเสียหายทางกายภาพ

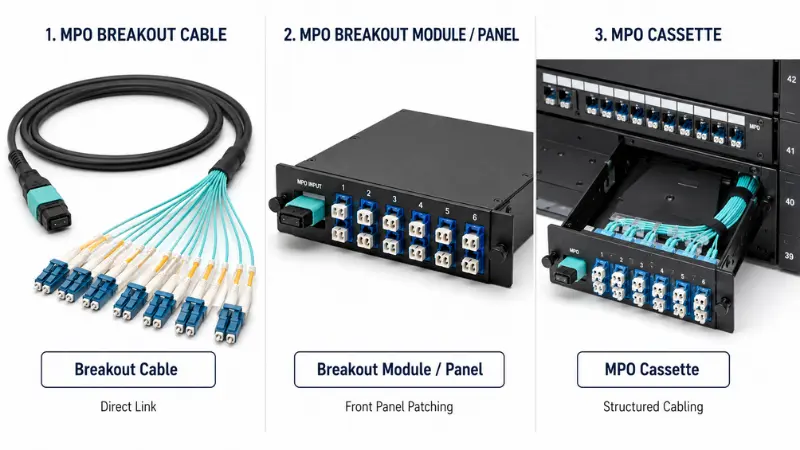

สายเคเบิลฝ่าวงล้อม MPO เทียบกับโมดูลเทียบกับเทปคาสเซ็ต

ทั้งสามสิ่งนี้มีความเกี่ยวข้องกัน แต่แก้ปัญหาที่แตกต่างกัน ตัวเลือกจะขึ้นอยู่กับว่าลิงก์ต้องมีโครงสร้างและบำรุงรักษามากน้อยเพียงใด

ใช้การกระจายลมแบบหลวมๆ เมื่อเส้นทางสั้นและมีการเชื่อมต่อโดยตรง เมื่อลิงก์ข้ามชั้นวางหรือเห็นการเปลี่ยนแปลงบ่อยครั้งตลับเอ็มพีโอหรือแผงมักจะจ่ายเพื่อตัวเองในการแก้ไขปัญหาและการติดฉลากที่ง่ายขึ้น

การใช้งานทั่วไป

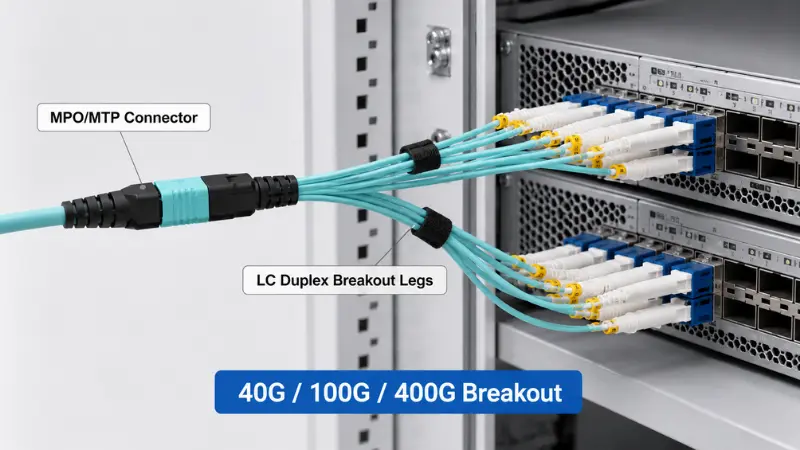

ฝ่าวงล้อม 40G ถึง 4x10G

พอร์ต 40G QSFP+ SR4 มีเลน 10G สี่เลนบนแปดไฟเบอร์ เมื่อสวิตช์และออปติกสนับสนุนโหมดการแยกส่วน ชุดประกอบ MPO- ถึง- LC จะแยกออกเป็นสี่ลิงก์ดูเพล็กซ์ 10G-SR อิสระ นี่เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่ผู้คนซื้อสายเคเบิลแยกส่วน

ฝ่าวงล้อม 100G ถึง 4x25G

พอร์ต 100G QSFP28 SR4 ทำงานในลักษณะเดียวกัน โดยแบ่งออกเป็นลิงก์ 25G สี่ลิงก์บนไฟเบอร์แปดเส้น การเลือกโหมดและเกรดที่เหมาะสมมีความสำคัญเนื่องจากงบประมาณต่อ-เลนเข้มงวดกว่า คำแนะนำของเราต่อไปวิธีเลือกสายเคเบิล 100Gเข้าสู่การแลกเปลี่ยน-

400G: จุดที่เกิด Breakout และไม่ใช้

400G คือจุดที่สมมติฐาน "การฝ่าวงล้อม MPO สำหรับทุกสิ่ง" ล้มเหลว ขึ้นอยู่กับอินเทอร์เฟซของตัวรับส่งสัญญาณทั้งหมด:

• 400G-DR4ใช้ไฟเบอร์โหมดเดี่ยว- 8 เส้น (เลน 100G สี่เลน) และแยกออกเป็น 4 x 100G อย่างชัดเจนบน Base-8 MPO
• 400G-SR8ใช้ไฟเบอร์มัลติโหมด 16 เส้น (เลน 50G แปดเลน) บน Base-16 MPO และสามารถแยกออกเป็น 8 x 50G หรือ 2 x 200G
• 400G-FR4 และ LR4เป็นอินเทอร์เฟซโหมดดูเพล็กซ์-ที่ใช้มัลติเพล็กซ์ความยาวคลื่นบนคู่ LC เดียว พวกเขาไม่ใช้ไฟเบอร์แบบขนาน ดังนั้นจึงใช้สายเคเบิลแยก MPO ไม่ได้เลย

ดังนั้นก่อนที่จะเลือกการแยกส่วน 400G ใดๆ โปรดอ่านข้อมูลจำเพาะของโมดูลออปติคัลก่อน ฟอร์มแฟคเตอร์ (QSFP-DD, OSFP) ไม่ได้บอกคุณถึงไฟเบอร์แมป ประเภทอินเทอร์เฟซทำ

สายเคเบิลเหล่านี้ปรากฏขึ้นที่ไหน?

บ้านทั่วไปสำหรับชุดประกอบแยก MPO ได้แก่ สไปน์-ลีฟแฟบริค สวิตช์-เป็น-ลิงก์เซิร์ฟเวอร์ เครือข่ายการจัดเก็บข้อมูล -ช่องเชื่อมต่อแบบข้าม ห้องโทรคมนาคม แบ็กโบนของวิทยาเขต และแผงแพตช์หนาแน่น

ตัวอย่างการกำหนดค่าทั่วไป

นี่คือการกำหนดค่าที่โปรเจ็กต์ส่วนใหญ่สั่งจริง โดยมีผลิตภัณฑ์ที่ตรงกับแต่ละรายการ:

เมื่อใดที่ไม่ควรใช้สายเคเบิลฝ่าวงล้อม MPO

การกระจายพัดลมแบบหลวมๆ เป็นเครื่องมือที่ไม่ถูกต้องเมื่อ:

• ลิงก์ทำงานระหว่างชั้นวางหรือห้อง และจะเห็นการเคลื่อนไหว เพิ่ม และการเปลี่ยนแปลงเป็นประจำ หีบพร้อมเทปหรือแผงจะสะอาดกว่าและบำรุงรักษาง่ายกว่า
• คุณต้องมี-การปะแผงด้านหน้าและการติดฉลากที่ทนทานสำหรับเจ้าหน้าที่ปฏิบัติการ
• พอร์ตไม่สนับสนุนโหมดแยก หรืออินเทอร์เฟซเป็นแบบดูเพล็กซ์ เช่น 400G-FR4 ที่ไม่มีไฟเบอร์แบบขนานให้แยกออก
• การออกแบบจะผสมโหมดเดี่ยว-และมัลติโหมดไว้ในช่องเดียว ซึ่งไม่ได้รับอนุญาต
• งบประมาณด้านพลังงานมีจำกัดอยู่แล้ว และคู่ตัวเชื่อมต่อชุดพิเศษอาจกินส่วนต่าง

ข้อมูลจำเพาะที่สำคัญเพื่อยืนยันก่อนสั่งซื้อ

ความล้มเหลวของฟิลด์ส่วนใหญ่สืบย้อนไปถึงข้อผิดพลาดอย่างใดอย่างหนึ่ง ยืนยันแต่ละรายการกับช่อง ไม่ใช่สายเคเบิลเพียงอย่างเดียว

• จำนวนไฟเบอร์หาได้จากจำนวนลิงก์ดูเพล็กซ์ที่คุณต้องการ: สี่ลิงก์ไปยังไฟเบอร์ 8-, หกลิงก์ไปยังไฟเบอร์ 12, สิบสองลิงก์ไปยังไฟเบอร์ 24 ต่อต้านความหนาแน่นของการซื้อมากเกินไป "เผื่อไว้"
• ขั้วล็อคประเภท A, B หรือ C ทั่วทั้งเส้นทาง: ตัวรับส่งสัญญาณ ทรั้งก์ เทป และสายแพตช์
• ประเภทตัวเชื่อมต่อและเพศอพท. หรือ MTP; ปักหมุดหรือเลิกปักหมุดปลายแต่ละด้าน การวางแนวที่สำคัญ LC/SC/FC ในด้านฝ่าวงล้อม; UPC หรือ APC
• โหมดไฟเบอร์จับคู่เลนส์ OM3/OM4 สำหรับการเข้าถึงมัลติโหมดระยะสั้น, โหมด OS2 เดี่ยว- สำหรับระยะทาง หากคุณกำลังชั่งน้ำหนักเกรด โปรดดูหมายเหตุของเราOM1 ถึง OM5 มัลติโหมดกำหนดขอบเขตการเข้าถึง
• แจ็คเก็ตและโครงสร้างPVC, LSZH, ไรเซอร์ หรือแผ่นปิดเพื่อให้เหมาะกับสภาพแวดล้อม รวมถึงเส้นผ่านศูนย์กลางบวก รัศมีการโค้งงอ และไม่ว่าขาจะต้องใช้แจ็กเก็ตหรือชุดเกราะแยกกัน
• ความยาวฝ่าวงล้อมและการติดฉลากความยาวของตัวเชื่อมต่อ fanout-ถึง- ต้องเหมาะสมกับชั้นวาง สั้นเกินไปทำให้เส้นทางแคบเกินไป ยาวเกินไปทำให้เกะกะ แต่ละขาควรติดป้ายกำกับไว้ในแผนที่ท่าเรือของคุณ
• รายงานการสูญเสียการแทรกและการทดสอบสำหรับลิงก์ความเร็วสูง- ตัวเชื่อมต่อที่สูญเสียต่ำ-จะช่วยปกป้องงบประมาณ ผู้อธิบายของเราเกี่ยวกับการสูญเสียการแทรกในสายแพทช์ไฟเบอร์แสดงให้เห็นว่าเหตุใดสองสามในสิบของ dB จึงมีความสำคัญเมื่อมีคู่ตัวเชื่อมต่อหลายคู่ซ้อนกัน

รายการตรวจสอบ RFQ สำหรับสายเคเบิลฝ่าวงล้อม MPO แบบกำหนดเอง

เมื่อคุณส่งคำขอใบเสนอราคา การใส่รายการนี้ไว้ข้างหน้าจะลบส่วนใหญ่กลับไป-และ-ออกไป และป้องกันการทำงานซ้ำ:

• อัตราข้อมูลและโมเดลตัวรับส่งสัญญาณ (เช่น 40G-SR4, 100G-SR4, 400G-DR4)
• โหมดไฟเบอร์และเกรด (OM3, OM4, OM5, OS2)
• จำนวนเส้นใย MPO และประเภทฐาน (8/12/16/24; Base-8/12/16)
• ตัวเชื่อมต่อฝ่าวงล้อมและการขัดเงา (LC, SC, FC; UPC หรือ APC)
• วิธีขั้ว (A, B, C หรือ U1/U2)
• เพศ MPO ที่ปลายแต่ละด้าน (ปักหมุดหรือเลิกปักหมุด)
• ความยาวรวมบวกความยาวขาฝ่าวงล้อม
• ระดับและโครงสร้างของแจ็คเก็ต (LSZH, ไรเซอร์, plenum; หุ้มเกราะหรือไม่ก็ตาม)
• รูปแบบการติดฉลากหรือแผนที่ชั้นวาง
• ปริมาณและรายงานการทดสอบที่คุณต้องการ

สำหรับคำสั่งซื้อโครงการ ขอให้ซัพพลายเออร์ติดป้ายแต่ละขาตามแผนผังชั้นวางของคุณ และยืนยันการปักหมุดและขั้วด้วยแผนภาพการเดินสายไฟก่อนการผลิต คุณสามารถส่งรายละเอียดลิงค์ของคุณมาให้เราและเราจะส่งคืนการกำหนดค่าตามรายการตรวจสอบนี้

รายงานผลการทดสอบควรมีอะไรบ้าง?

รายงานการทดสอบจากโรงงานที่มีความหมายสำหรับชุดประกอบแยกส่วนควรครอบคลุม อย่างน้อย:

• การสูญเสียการแทรกต่อตัวเชื่อมต่อหรือต่อไฟเบอร์ เทียบกับเกรดที่คุณสั่งซื้อ
• การส่งคืนการสูญเสีย โดยเฉพาะอย่างยิ่งสำหรับ APC และแอสเซมบลีโหมดเดียว-
• การตรวจสอบขั้วหรือแผนผังสายไฟเพื่อพิสูจน์เส้นทาง Tx/Rx
• สิ้นสุด-ผลการตรวจสอบใบหน้า (เกณฑ์การยอมรับ IEC 61300-3-35 เป็นข้อมูลอ้างอิงทั่วไป)
• ประเภทไฟเบอร์ ประเภทคอนเนคเตอร์ และการขัดเงา
• ความยาวการประกอบและหมายเลขซีเรียลสำหรับการตรวจสอบย้อนกลับ

รายการตรวจสอบการเลือก 5 ขั้นตอน

• ขั้นตอนที่ 1 - กำหนดลิงก์40G ถึง 4x10G, 100G ถึง 4x25G, แผงแยก, สลับ-เป็น-เซิร์ฟเวอร์ หรือเชื่อมต่อข้าม- เขียนจำนวนลิงก์ดูเพล็กซ์
• ขั้นตอนที่ 2 - อ่านอินเทอร์เฟซของอุปกรณ์ยืนยันจากแผ่นข้อมูลว่าพอร์ตรองรับโหมดฝ่าวงล้อมและไฟเบอร์แมปใดที่อินเทอร์เฟซใช้
• ขั้นตอนที่ 3 - ตั้งค่าจำนวนไฟเบอร์และฐานจับคู่ Base-8/12/16 กับจำนวนเลน เพื่อไม่ให้คุณตีเส้นใยหรือจ่ายเงินมากเกินไป
• ขั้นตอนที่ 4 - แก้ไขขั้วและเพศเลือกวิธีการสำหรับทั้งช่องและเพศที่ปักหมุด/เลิกปักหมุดสำหรับปลายแต่ละด้าน
• ขั้นตอนที่ 5 - สรุปรายละเอียดทางกายภาพโหมดไฟเบอร์ การขัดเงา แจ็คเก็ต ความยาวทั้งหมดและความยาวแยก การติดฉลาก และรายงานการทดสอบ

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง?

• การรักษาสายเคเบิลฝ่าวงล้อมทั้งหมดเหมือนกันลักษณะที่คล้ายกันจะซ่อนขั้ว การนับ การปักหมุด และการแมปที่แตกต่างกัน อ่านข้อมูลจำเพาะของชิ้นส่วนทุกครั้ง
• ทิ้งขั้วไว้จนถึงวันติดตั้งการแก้ไขในภายหลังอาจหมายถึงการเปลี่ยนสายไฟ อะแดปเตอร์ หรือสายเคเบิลทั้งหมด ออกแบบก่อนสั่งซื้อ
• การผสมพันธุ์ UPC กับ APCทั้งสองมีรูปทรงใบหน้าส่วนปลาย-ที่แตกต่างกันและไม่ควรนำมาต่อกัน บันทึกของเราเกี่ยวกับฝั่ง PC, UPC และ APC-อธิบายว่าทำไมการผสมพวกมันจึงทำให้ลิงก์เสื่อมหรือเสียหาย
• โหมดไฟเบอร์ไม่ตรงกันโหมดเดี่ยว-และมัลติโหมดไม่สามารถใช้แทนกันได้ จับคู่สายเคเบิลกับเลนส์และระยะห่าง
• ข้ามการทำความสะอาดและการตรวจสอบปลอกโลหะ MPO ที่ปนเปื้อนหนึ่งตัวทำฟาวล์หลายช่องพร้อมกัน ปฏิบัติตามสมควรการทำความสะอาดและการตรวจสอบตัวเชื่อมต่อไฟเบอร์ก่อนการผสมพันธุ์ทุกครั้ง โดยเฉพาะอย่างยิ่งบนลิงก์-ความเร็วสูง

คำถามที่พบบ่อย

ความแตกต่างระหว่าง MPO และ MTP คืออะไร?

MPO คือมาตรฐานตัวเชื่อมต่อแบบหลาย-ไฟเบอร์ทั่วไป MTP เป็นเครื่องหมายการค้าของ US Conec เวอร์ชันที่มีความแม่นยำสูงกว่า-ของตัวเชื่อมต่อ MPO พวกมันมีความสัมพันธ์ซึ่งกันและกัน ดังนั้นควรยืนยันเพศ ขั้ว และเกรด แทนที่จะกังวลเรื่องชื่อ

สายเคเบิลฝ่าวงล้อม MPO ถึง LC คืออะไร

เป็นชุดประกอบที่มีขั้วต่อ MPO/MTP หนึ่งตัวที่ปลายลำตัวและมีขั้วต่อ LC หลายตัวที่อีกด้านหนึ่ง ใช้เพื่อแยกช่องสัญญาณคู่ขนานออกเป็นลิงก์ดูเพล็กซ์แต่ละตัว เช่น 4 x 10G หรือ 4 x 25G

อะไรคือความแตกต่างระหว่างสายเคเบิลฝ่าวงล้อมและสายเคเบิลลำต้น MPO?

สายสัญญาณหลักมีขั้วต่อ MPO/MTP ที่ปลายทั้งสองข้าง และออกแบบมาเพื่อเปลี่ยนเป็นแบบดูเพล็กซ์ผ่านคาสเซ็ตต์หรือโมดูล สายเคเบิลแยกจะแปลงเป็นขั้วต่อเดี่ยวโดยตรง โดยไม่ต้องใช้แผง

สายเคเบิลฝ่าวงล้อม Type B MPO คืออะไร

ประเภท B หมายถึงขั้วกลับขั้ว (คีย์-ขึ้นถึงคีย์-ขึ้น) มีการใช้กันอย่างแพร่หลายสำหรับเลนส์แบบขนานเนื่องจากอนุญาตให้ใช้สายแพตช์-ประเภทเดียว และลดโอกาสที่จะเกิดข้อผิดพลาดในการส่ง-ถึง-

สายเคเบิลฝ่าวงล้อม MPO จำเป็นต้องมีขั้วต่อตัวผู้หรือตัวเมียหรือไม่?

คู่ที่แต่งงานแล้วแต่ละคู่จะต้องมีหนึ่งคู่ที่ปักหมุด (ตัวผู้) และอีกหนึ่งคู่ที่ไม่ถูกปักหมุด (ตัวเมีย) เพศของสายเคเบิลที่ถูกต้องขึ้นอยู่กับพอร์ตตัวรับส่งสัญญาณและอะแดปเตอร์หรือคาสเซ็ตที่เชื่อมต่อ ดังนั้นโปรดยืนยันทั้งสองพอร์ตก่อนสั่งซื้อ

การฝ่าวงล้อม MPO Base-8 และ Base-12 คืออะไร

Base-8 ใช้การเพิ่มไฟเบอร์แปด-และใช้ไฟเบอร์อย่างเต็มที่สำหรับเลนส์สี่-เลน ฐาน-12 ใช้สิบสองและสามารถปล่อยให้เส้นใยสี่เส้นมืดบนลิงก์ SR4 Base-8 มักจะสะอาดกว่าสำหรับการฝ่าวงล้อมสี่เลน Base-12 เหมาะกับลำต้นแบบหกดูเพล็กซ์ดั้งเดิม

สายเคเบิลฝ่าวงล้อม MPO สามารถรองรับ 400G ได้หรือไม่

พวกเขาสามารถเป็นส่วนหนึ่งของระบบ 400G เช่น DR4 (8 ไฟเบอร์) และ SR8 (16 ไฟเบอร์) แต่อินเทอร์เฟซดูเพล็กซ์เช่น FR4 และ LR4 ไม่ได้ใช้ไฟเบอร์แบบขนานและไม่สามารถแยกออกได้ ตรวจสอบข้อมูลจำเพาะของโมดูลออปติคัลก่อน

ฉันควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

อัตราข้อมูล, ประเภทตัวรับส่งสัญญาณ, โหมดไฟเบอร์, จำนวนและฐานไฟเบอร์, ประเภทตัวเชื่อมต่อและการขัดเงา, เพศ MPO, วิธีขั้ว, ความยาวรวมและความยาวแยก, ระดับแจ็คเก็ต และรายงานการทดสอบที่คุณต้องการ

ประเด็นสำคัญ

สายเคเบิลแยก MPO เป็นวิธีที่ตรงที่สุดในการเปลี่ยนพอร์ตขนานให้เป็นลิงก์ดูเพล็กซ์แต่ละอัน แต่ตัวเชื่อมต่อเป็นส่วนที่ง่าย ลิงก์ใช้งานได้หรือล้มเหลวในการนับไฟเบอร์ ประเภทฐาน ขั้ว เพศ โหมดไฟเบอร์ และแผนที่แยก ซึ่งทั้งหมดนี้ต้องตกลงกันทั่วทั้งช่องทาง ตัดสินใจให้เป็นการออกแบบระดับช่องสัญญาณ- จับคู่การกำหนดค่ากับอินเทอร์เฟซตัวรับส่งสัญญาณจริง และยืนยันขั้ว การปักหมุด และรายงานการทดสอบก่อนการผลิต สำหรับอินเตอร์-ลิงก์หรือลิงก์ที่เปลี่ยนบ่อย ให้ชั่งน้ำหนักคาสเซ็ตหรือแผงโดยเทียบกับพัดลมที่หลวม ด้วยความเร็วพอร์ต จำนวนไฟเบอร์ ขั้ว และเพศที่ลงตัว ซัพพลายเออร์จึงสามารถเปลี่ยนชุดประกอบที่ถูกต้องได้อย่างรวดเร็วและมีความเสี่ยงในการติดตั้งน้อยกว่ามาก
