MPO/MTP Fiber: บทสนทนาที่แท้จริงที่คุณต้องการก่อนสร้างศูนย์ข้อมูลถัดไป

เมื่อเดือนพฤศจิกายนปีที่แล้ว ฉันได้รับโทรศัพท์จากลูกค้าในฟีนิกซ์ พวกเขาเพิ่งห่อกระดูกสันหลัง 100G-โครงสร้างลีฟ-หกเดือนของการวางแผน การจัดการสายเคเบิลที่สวยงาม -ลงสีทุกอย่าง ครึ่งหนึ่งของอัปลิงค์จะไม่เจรจา

ปรากฎว่ามีคนคว้ากล่องกางเกง Type B สำหรับการออกแบบ Type A กล่องดูเหมือนกัน หมายเลขชิ้นส่วนต่างกันหนึ่งหลัก

สี่ชั่วโมงในการแก้ไขปัญหา เที่ยวบิน 6.00 น. สำหรับหัวหน้าวิศวกร ความเสียหายสุดท้าย: 14,200 ดอลลาร์สหรัฐฯ สำหรับค่าแรงฉุกเฉิน และ 1,847 ดอลลาร์สหรัฐฯ สำหรับตั๋วเครื่องบิน-นาทีสุดท้ายนั้น ฉันยังมีภาพหน้าจอใบแจ้งหนี้อยู่ที่ใดที่หนึ่ง

นั่นเป็นเหตุผลที่ฉันเขียนสิ่งนี้ ไฟเบอร์ MPO/MTP ไม่ใช่วิทยาศาสตร์จรวด แต่รายละเอียดจะทำให้คุณเสียหายหากคุณไม่ใส่ใจ และบทลงโทษจะขยายตามจำนวนพอร์ตของคุณ-ทำให้ LC แพตช์หนึ่งเสียหาย คุณจะเสียหนึ่งลิงก์ ทำ MTP Trunk หนึ่งอันเสียหาย คุณจะเสียสิบสอง

MPO กับ MTP: มาฆ่าความสับสนนี้กันเถอะ

ฉันได้รับคำถามนี้อย่างต่อเนื่อง "MTP แค่ MPO แพงหรือเปล่า"

เรียงลำดับของ แต่นั่นก็เหมือนกับการถามว่า Lexus เป็นเพียงโตโยต้าราคาแพงหรือไม่ ในทางเทคนิคแล้วใช่ ในทางปฏิบัติไม่

MPO เป็นมาตรฐานตัวเชื่อมต่อ IEC 61754-7, TIA-604-5-ซุปตัวอักษรปกติ โรงงานใดๆ ที่มีแม่พิมพ์ปลอกโลหะสามารถประทับตราขั้วต่อ MPO ได้

MTP เป็นแบรนด์ของ US Conec พวกเขาคิดค้นรูปแบบ-การพุชไฟเบอร์-แบบมัลติไฟเบอร์ จากนั้นใช้เวลาหลายทศวรรษในการปรับปรุง รอยเท้าแบบเดียวกัน ความคลาดเคลื่อนที่เข้มงวดมากขึ้น วัสดุที่ดีกว่า

นี่คือสิ่งที่แผนภูมิเปรียบเทียบส่วนใหญ่พลาดไป: ลืมการอภิปรายระหว่างพลาสติก-กับ-ที่หนีบโลหะไปได้เลย นั่นเป็นสิ่งที่ทำให้ไขว้เขว

หมุดนำวงรีคือเกมบอลทั้งหมด

MPO มาตรฐานใช้หมุดนำแบบกลม เมื่อคุณจับคู่ตัวเชื่อมต่อสองตัว หมุดกลมอาจโยกเยกเล็กน้อยในปลอกปรับตำแหน่ง-อาจเป็นไมครอนตรงนี้ ไมครอนตรงนั้น ฟังดูเหมือนไม่มาก แต่ทำอย่างนั้น 200 ครั้ง รูปแบบการสึกหรอก็จะไม่สม่ำเสมอ ตำแหน่งไฟเบอร์ด้านนอกเริ่มดริฟท์ การสูญเสียการแทรกของคุณคืบคลานขึ้น

หมุดรูปไข่ของ MTP? พวกเขาเอง-เป็นศูนย์กลาง ทุกครั้ง. คุณจะสัมผัสถึงความแตกต่างได้เมื่อเสียบปลั๊ก-มีการคลิกที่ชัดเจนเมื่อมีเบาะรองนั่ง เทียบกับความเละเทะที่คลุมเครือที่คุณได้รับจาก MPO ราคาถูก

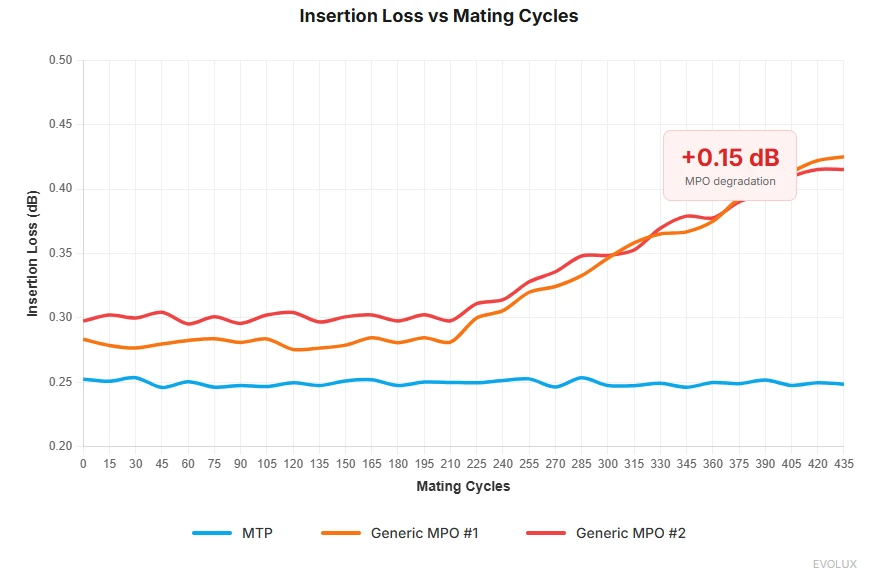

ปีที่แล้วเราทำการทดสอบการทรมาน โดยใช้วงจรการผสมพันธุ์ 437 รอบ กับตัวอย่างตัวเชื่อมต่อ 6 ตัวอย่าง ในรอบที่ 300 MPO ทั่วไปสองตัวแสดงการเสื่อมสภาพ 0.15 dB ที่ตำแหน่ง 1 และ 12 MTP? เส้นแบนผ่านรอบ 400

0.15 dB นั้นฟังดูไม่น่ากลัวจนกว่าคุณจะซ้อนจุดผสมพันธุ์สามจุดในลิงก์ 400G โดยมีค่าเผื่อไว้เป็นศูนย์

มีอะไรอยู่ข้างในสิ่งเหล่านี้

บทเรียนกายวิภาคศาสตร์แบบสั้นๆ เพราะการเข้าใจความกล้าจะช่วยได้เมื่อของพัง

ปลอกโลหะ

ลองนึกภาพอิฐเซรามิกเล็กๆ ที่มีรูเจาะ 12 รูในตำแหน่งที่แม่นยำถึง 1 ไมครอน เส้นผมของมนุษย์มีความกว้าง 70 ไมครอน เรากำลังพูดถึง 1/70 ของเส้นผม.

ในตัวเชื่อมต่อ MTP ปลอกโลหะจะลอยอยู่บนสปริง ทำไม เพราะเมื่อคุณติดขั้วต่อสองตัวไว้ด้วยกัน ขั้วต่อทั้งสองจะไม่ได้เรียงกันอย่างสมบูรณ์ ลูกลอยช่วยให้เฟอร์รูลไมโครปรับ-เพื่อให้แรงกดที่หน้าสัมผัสกระจายเท่าๆ กัน แทนที่จะบดมุมใดมุมหนึ่งจนลืมเลือน

กลไกสปริงนั้นเป็นสาเหตุที่คุณไม่ควรปิด-ขั้วต่อ MTP แบบจับยึดเมื่อผสมพันธุ์ ฉันเคยเห็นเทคโนโลยีสร้างกล้ามเนื้อเข้าด้วยกันเหมือนกำลังขันน็อตให้แน่น จุดรวมของการลอยคือการปล่อยให้ตัวเชื่อมต่อค้นหาการจัดตำแหน่งของตัวเอง เพียงแค่กดจนกว่าจะคลิก เสร็จแล้ว.

หมุดแนะนำ

พูดจาโผงผางเกี่ยวกับการออกแบบรูปไข่แล้ว หมุดนั้นเป็นโลหะผสมแข็ง- ทนทานต่อการเสียบนับพันครั้งโดยไม่เกิดเชื้อรา

ขั้วต่อตัวผู้มีหมุด ขั้วต่อตัวเมียมีรู ฟังดูชัดเจน แต่ฉันเคยเห็นผู้คนพยายามผสมพันธุ์ชาย-กับ-ชายตอนตี 2 ในตู้มืด ใช้งานไม่ได้ ถามฉันว่าฉันรู้ได้อย่างไร

ที่อยู่อาศัย

ตัวเรือน MTP มาตรฐานเป็นขั้ว-ชิ้น-เดียวและมีการกำหนดเพศที่โรงงาน คุณสั่งผิด คุณกำลังส่งคืนสายเคเบิลหรือซื้อแผงอะแดปเตอร์

เอกสารข้อมูลต่อไปนี้จะไม่บอกคุณ: ในพื้นที่ขอบหรือสภาพแวดล้อมทางอุตสาหกรรมที่ไม่ใช่-สภาพภูมิอากาศ-ที่ได้รับการควบคุม ตัวเรือนพลาสติก MPO ราคาถูกจะเปราะภายในเวลาไม่กี่ปี ในห้องปฏิบัติการทดสอบความเครียดของเรา เราได้เปรียบเทียบตัวเรือน MTP ของแท้กับอุปกรณ์กันกระแทกทั่วไปภายใต้วงจรความร้อนที่รุนแรง ผู้ผลิตหลายรายลดต้นทุนโดยการผสมวัสดุรีไซเคิลมากเกินไปลงในแม่พิมพ์ที่อยู่อาศัยของตน- ซึ่งทำให้เกิดการเสื่อมสลายของสายโซ่โมเลกุลซึ่งมองไม่เห็นด้วยตาเปล่า แต่หลังจากการทดสอบการหมุนเวียนด้วยความร้อน (-40 องศาถึง +75 องศา ) ความต้านทานความล้าของสลักลดลงมากกว่า 40% เราได้รับตัวเชื่อมต่อที่ "ชำรุด" คืนจากลูกค้า และการวิเคราะห์การรื้อถอนแสดงให้เห็นอย่างสม่ำเสมอถึงการเปราะของวัสดุแบบคลาสสิก นั่นเป็นเหตุผลที่เรายืนยันที่จะใช้เฉพาะเรซินโพลีเอเทอร์ไมด์บริสุทธิ์ (PEI) สเปคสูงเท่านั้น มีค่าใช้จ่ายสูงกว่าบนกระดาษ แต่ช่วยให้มั่นใจว่าตัวเชื่อมต่อของคุณยังคงจับคู่กับการคลิกที่คมชัดเหมือนเดิมหลังจากผ่านไปสิบปีในศูนย์ข้อมูล

MTP PRO แก้ไขปัญหาความสามารถในการกำหนดค่า (จะมีรายละเอียดเพิ่มเติมในภายหลัง) แต่สำหรับตอนนี้ โปรดทราบ: ตรวจสอบข้อกำหนดของคุณสามครั้งก่อนสั่งซื้อ กระบวนการ RMA สำหรับสายเคเบิลหลักมูลค่า 400 ดอลลาร์จะใช้เวลาสามสัปดาห์

ขั้ว ให้ความสนใจที่นี่

ฉันจะใช้เวลามากเกินไปในส่วนนี้ เนื่องจากข้อผิดพลาดของขั้วทำให้เกิดปัญหาประมาณ 60% ของการโทรแก้ไขปัญหา MPO ที่ฉันใช้อยู่ มันน่าเบื่อ. มันน่าเบื่อ. และมันจะทำลายคืนวันพฤหัสบดีของคุณอย่างแน่นอนหากคุณเพิกเฉย

ไฟเบอร์ดูเพล็กซ์นั้นเรียบง่าย Tx ถึง Rx, Rx ถึง Tx เด็กน้อยก็สามารถคิดออกได้

สิบสองเส้นใยในตัวเชื่อมต่อเดียว? ทุกตำแหน่งมีความสำคัญ และมีสาม-สาม-วิธีที่ผู้ผลิตต่อสายเคเบิลเหล่านี้

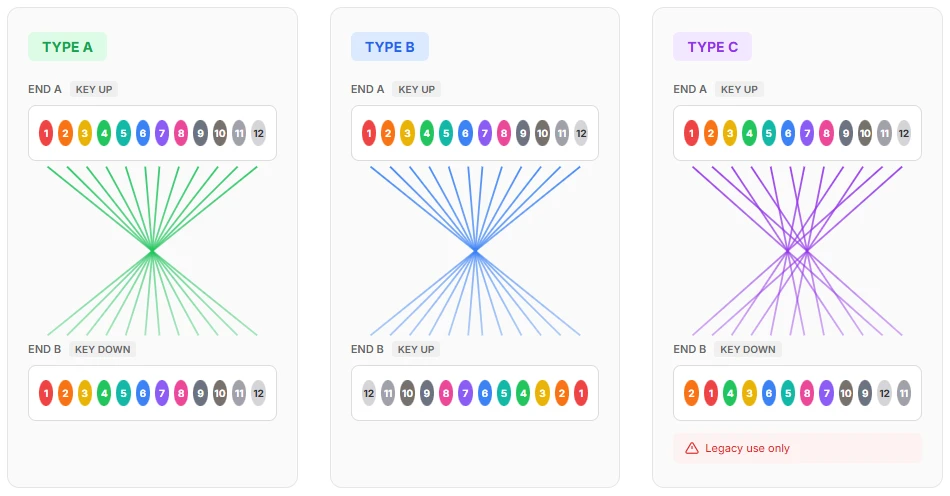

ประเภท ก

คีย์ขึ้นที่ปลายด้านหนึ่ง คีย์ลงที่อีกด้านหนึ่ง สายเคเบิลสะท้อนอาร์เรย์ไฟเบอร์ภายใน ตำแหน่งที่ 1 ไปที่ตำแหน่งที่ 1 แต่การพลิกทางกายภาพหมายความว่าทั้งคู่จะเรียงกันอย่างถูกต้องสำหรับการทะลุแบบดูเพล็กซ์

ประเภทบี

ปลายทั้งสองข้างขึ้นคีย์ สายเคเบิลสลับคู่ที่อยู่ติดกัน: 1↔2, 3↔4, 5↔6 และอื่นๆ ทั่วไปสำหรับตัวรับส่งสัญญาณ SR4

ประเภทซี

โดยส่วนตัวแล้วฉันเกลียด Type C มาตรฐานรวมไว้ด้วยแน่นอน แต่ในทางปฏิบัติ? มันเป็นกับดัก

Type C จะพลิกคู่ที่ด้านบนของ Type A ครั้งเดียวที่ฉันเห็นมันใช้อย่างถูกต้องคือในการกำหนดค่า Cisco ดั้งเดิมที่เฉพาะเจาะจงมาก และถึงอย่างนั้นเทคโนโลยีที่ติดตั้งมันก็ไม่ทิ้งเอกสารประกอบ เราใช้เวลาสองวันย้อนกลับ-ในการออกแบบแผนที่ขั้ว

คำแนะนำของฉัน: เว้นแต่คุณจะจับคู่โครงสร้างพื้นฐาน Type C ที่มีอยู่ ให้แสร้งทำเป็นว่ามันไม่มีอยู่จริง คุณจะนอนหลับได้ดีขึ้น

ทำไมสิ่งนี้ถึงสำคัญในชีวิตจริง

ต่อไปนี้เป็นเส้นทางของกระดูกสันหลัง-ทั่วไป:

สวิตช์กระดูกสันหลัง → ลำตัว Type B → แผงแพทช์ MTP → แพทช์ Type A → สวิตช์ใบไม้

ทุกอย่างทำงานได้ ทีนี้ ลองนึกภาพใครบางคน-อาจเป็นผู้รับเหมา หรืออาจจะเป็นงาน-งานกะกลางคืนที่เร่งรีบ-เปลี่ยนสาย Type B ไปเป็น Type A กล่องก็ดูคล้ายกัน ฉลากมีขนาดเล็ก

เกิดอะไรขึ้น? การเชื่อมต่อบางส่วน งานไฟเบอร์ 1-2 ไฟเบอร์ 3-4 ไม่มี งานไฟเบอร์ 5-6 และอื่นๆ

อาการนี้ดูเหมือนตัวรับส่งสัญญาณเสียทุกประการ หรือขั้วต่อสกปรก หรือเส้นใยแตก คุณจะเสียเวลาหลายชั่วโมงในการไล่ล่าผีก่อนที่ใครจะค้นพบปัญหาที่แท้จริงในที่สุด

ในฐานะผู้ผลิต สิ่งที่น่ากลัวที่สุดไม่ใช่แผนการเดินสายไฟที่ซับซ้อน-แต่เป็น "ข้อผิดพลาดในการผลิตที่ซ่อนอยู่" ในทศวรรษของเรา-บวกกับประสบการณ์ด้านการผลิต เราได้เห็นสิ่งที่เกิดขึ้นเมื่อกระบวนการประกอบขาดการควบคุมที่เหมาะสม โหมดความล้มเหลวที่พบบ่อยที่สุด? ข้อผิดพลาดของขั้วจากการหมุนริบบอนไฟเบอร์ระหว่างการสิ้นสุด หากไม่มีการตรวจสอบอัตโนมัติ พนักงานที่เหนื่อยล้าสามารถหมุนริบบิ้นได้ 180 องศาโดยไม่ได้ตั้งใจ- ซึ่งเป็นข้อผิดพลาดที่มองไม่เห็นด้วยตาเปล่า แต่สร้างความเสียหายให้กับข้อต่อได้ รายงานการวิเคราะห์ความล้มเหลวของอุตสาหกรรมแนะนำว่าสิ่งนี้คิดเป็นประมาณ 1% ของสายเคเบิลจากโรงงานโดยไม่มีมาตรการป้องกันความผิดพลาด ในสายการผลิตของเรา เราบังคับใช้การทดสอบขั้วไฟฟ้าอัตโนมัติเต็มรูปแบบ-สายเคเบิลทุกเส้นจะสร้างลายนิ้วมือของขั้วที่ไม่ซ้ำกันก่อนจัดส่ง การจัดการขั้วไม่ควรขึ้นอยู่กับโชคของผู้ติดตั้ง จำเป็นต้องล็อคโรงงานด้วยการป้องกันความผิดพลาดทางกายภาพและการตรวจสอบอัตโนมัติ

หลังจากฝันร้ายนั้น เราได้ตั้งกฎตายตัว: ในการใช้งานขนาดใหญ่ใดๆ เราจะสุ่มดึง-ทดสอบสายเคเบิล 5% ก่อนที่จะเข้าไปในถาด ตรวจสอบการแมปไฟเบอร์จริง ไม่ใช่สติกเกอร์ อย่าเชื่อถือฉลาก

การแก้ไข

เอกสาร. ทุกอย่าง.

ก่อนที่คุณจะใช้สายเคเบิลเส้นเดียว ให้สร้างแผนที่ขั้วไฟฟ้า สเปรดชีต แผนภาพ Visio ภาพร่างผ้าเช็ดปาก-ฉันไม่สนใจ เพียงเขียนลงไป:

สายเคเบิลชนิดใดไปที่ไหน

ทิศทางที่กุญแจหันไปที่ปลายแต่ละด้าน

สิ่งที่คาดหวังจากการทำแผนที่ไฟเบอร์-ถึง-

ติดป้ายปลายทั้งสองด้านของสายเคเบิลทุกเส้นด้วยประเภทขั้วไฟฟ้า ไม่ใช่แค่หมายเลขชิ้นส่วน-ขั้วที่แท้จริง ฉันใช้เทปสี: สีฟ้าสำหรับ A สีเหลืองสำหรับ B. เทคโนโลยีต่ำ- แต่ก็ได้ผล

ลูกค้ารายหนึ่งที่ฉันร่วมงานด้วยจะพิมพ์รหัส QR ที่เชื่อมโยงกับฐานข้อมูลเอกสารของพวกเขา เกินกำลัง? อาจจะ. แต่พวกเขาไม่ได้เกิดเหตุการณ์ขั้วไฟฟ้าในสามปี

หมายเหตุ: เส้นทางสอง-ส่วนนี้รักษาขั้วที่ถูกต้องสำหรับการแยก 4×25G เปลี่ยนสายเคเบิลโดยไม่ต้องคำนวณใหม่ และคุณกำลังแก้ไขปัญหาในเวลาเที่ยงคืน

คณิตศาสตร์งบประมาณการสูญเสีย

ออปติคัลลิงก์ทุกอันมีงบประมาณด้านพลังงาน เครื่องส่งทำให้ X dBm ออกมา ตัวรับสัญญาณต้องมี Y dBm เป็นอย่างน้อย ความแตกต่างคืองบประมาณการสูญเสียของคุณ-นั่นคือสิ่งที่คุณใช้จ่ายกับการลดทอนของไฟเบอร์ การสูญเสียตัวเชื่อมต่อ และการต่อประกบ

ที่ 10G งบประมาณที่สูญเสียมีมากมาย คุณสามารถใช้ตัวเชื่อมต่อขยะและยังมีระยะขอบ

ที่ 100G คณิตศาสตร์จะเข้มงวดมากขึ้น

ที่ 400G คุณจะนับหนึ่งในสิบของ dB เหมือนคนขี้เหนียวนับเพนนี

ตัวอย่าง 100GBASE-SR4

IEEE ช่วยให้คุณสูญเสียช่องสัญญาณทั้งหมด 1.9 dB สำหรับ 100G SR4 บน OM4 ที่ 100 เมตร

มาสร้างลิงค์ที่สมจริงกันเถอะ:

100 ม. OM4: 3.5 เดซิเบล/กม. × 0.1 กม.=0.35 เดซิเบล

การจับคู่ MTP สองครั้ง (สวิตช์ → แผง แผง → แพทช์)

หากคุณใช้ MPO ทั่วไปที่ระดับเสียง 0.75 dB:

นั่นไม่ใช่มาร์จิ้น นั่นคือแถบข้อผิดพลาดบนอุปกรณ์ทดสอบของคุณ

ฝุ่นจุดหนึ่งที่ปลายด้านหนึ่ง-ก็เกินงบประมาณแล้ว การเดินสายเคเบิลยาวขึ้นเล็กน้อย เกินงบประมาณ ตัวเชื่อมต่อตัวหนึ่งที่มาจากกะบ่ายวันศุกร์ที่โรงงาน เกินงบประมาณ

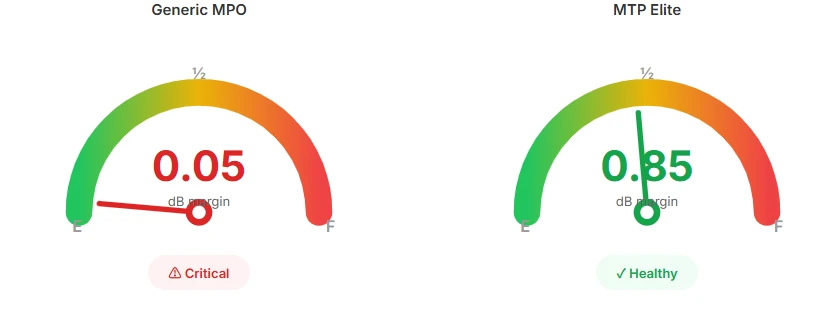

ลิงค์เดียวกันกับ MTP Elite ที่แต่ละอัน 0.35 dB:

ตอนนี้คุณสามารถหายใจได้ ฝุ่นเกิดขึ้น. อุณหภูมิล่องลอย อายุของเส้นใย อัตรากำไรขั้นต้น 0.85 dB นั้นดูดซับโลกแห่งความเป็นจริง

การเปรียบเทียบการเดินทางบนถนน

ลองคิดถึงงบประมาณที่สูญเสียไปเหมือนกับการขับรถข้าม-ประเทศโดยมีถังน้ำมันที่คุณไม่สามารถเติมได้

MPO ทั่วไปเริ่มต้นคุณที่ครึ่งถัง การเดินทางระยะสั้น? ดี. แต่พยายามเดินทางจากฟีนิกซ์ถึงเดนเวอร์ แล้วคุณจะเหงื่อออกทุกไมล์ และควันพุ่งเข้าปั๊มน้ำมัน

MTP Elite เริ่มต้นคุณอย่างเต็มประสิทธิภาพ จุดหมายเดียวกัน แต่ตอนนี้คุณใช้ทางอ้อม เปิดแอร์ ได้แล้ว ไม่ต้องตกใจเมื่อเจอการจราจรติดขัด

ปลายทาง (อัตราข้อมูลของคุณ) จะไม่เปลี่ยนแปลง อัตรากำไรขั้นต้นของคุณสำหรับความประหลาดใจไม่

MTP Elite กับ Standard: เมื่อใดที่ต้องชำระเบี้ยประกันภัย

US Conec จำหน่ายสองเกรด:

เอ็มทีพีมาตรฐาน:การสูญเสียการแทรกสูงสุด 0.50 dB โดยทั่วไปจะอยู่ที่ประมาณ 0.35 dB

เอ็มทีพี อีลิท:สูงสุด 0.35 เดซิเบล โดยทั่วไปคือ 0.15-0.25 dB

Elite มีราคาเพิ่มขึ้น 15-30% ขึ้นอยู่กับจำนวนไฟเบอร์และผู้จำหน่าย คุ้มค่าไหม?

นี่คือวิธีที่ฉันคิดเกี่ยวกับเรื่องนี้

ไปเป็น Elite เมื่อ:

การคำนวณการสูญเสียของคุณเหลือน้อยกว่า 0.5 dB หลังจากที่ทุกอย่างรวมเข้าด้วยกัน

คุณมีจุดผสมพันธุ์สามจุดขึ้นไปในเส้นทาง

ตอนนี้คุณกำลังทำ 400G หรือจะภายใน 3 ปี

สายเคเบิลเป็นโครงสร้างพื้นฐานหลักที่จะคงอยู่ในกำแพงไปอีกสิบปี

มาตรฐานจะดีเมื่อ:

ลิงค์ต่ำกว่า 50 ม. ด้วยการผสมพันธุ์เพียง 1-2 คู่

อัตรากำไรขั้นต้นที่สะดวกสบายที่ 40G หรือ 100G

สายแพตช์ที่คุณจะเปลี่ยนทุกปี-ทำไมต้องจ่ายค่าเบี้ยประกันภัยสำหรับวัสดุสิ้นเปลือง

งบประมาณที่จำกัดอย่างแท้จริง และคุณได้คำนวณมาแล้วเพื่อพิสูจน์ว่าได้ผล

กฎทั่วไปของฉัน: Elite สำหรับกางเกง, Standard สำหรับแพทช์

นี่คือตรรกะ ลำต้นเข้าไปในเพดาน ใต้พื้น ผ่านผนัง พวกเขาอยู่ที่นั่นเป็นเวลา 7-10 ปี นั่นคือรากฐานของเครือข่ายของคุณ คุณไม่สามารถประหยัดอัตราการสูญเสียสำหรับโครงสร้างพื้นฐานที่คุณจะไม่แตะต้องมานานนับทศวรรษอย่างแน่นอน

จากมุมมองด้านความแม่นยำในการผลิต ความแตกต่างระหว่างเกรด Elite และ Standard ไม่ได้มีเพียง 0.1 dB บนกระดาษเท่านั้น การผลิตตัวเชื่อมต่อระดับอีลีท-จำเป็นต้องมีการขัดเงาขั้นสูง-เป็นพิเศษที่หน้าส่วนท้าย- และการปฏิเสธปลอกโลหะใดๆ ที่มีพารามิเตอร์รูปทรงเส้นเขตแดน เช่น ออฟเซ็ตเอเพ็กซ์ คำแนะนำที่สำคัญที่สุดของฉัน-แก่ลูกค้า: ท้ายรถต้องเป็นแบบ Elite เมื่อตัวเชื่อมต่อลำตัวถูกฝังอยู่ในถาดสายเคเบิล จุดผสมพันธุ์ของตัวเชื่อมต่อจะได้รับการแก้ไข สายแพทช์มีความลื่นไหลและมีการเปลี่ยนอย่างต่อเนื่อง หากรูปทรงของปลอกโลหะลำตัวไม่สมบูรณ์แบบ ไม่สำคัญว่าสายแพตช์คอร์ดของคุณจะดีแค่ไหน-แรงกดสัมผัสทางกายภาพก็จะไม่สม่ำเสมอเสมอไป เสียเงินไปกับส่วนประกอบที่แม่นยำซึ่งไม่ขยับ นั่นคือปรัชญาต้นทุนที่สมเหตุสมผลในการผลิต

แพทช์? พวกมันเป็นของอุปโภคบริโภค เจ้าหน้าที่ฝ่ายปฏิบัติการดึงพวกมัน เปลี่ยนเส้นทาง เหยียบพวกมัน กลิ้งเก้าอี้ทับพวกมันโดยไม่ตั้งใจ อายุขัยเฉลี่ยอาจอยู่ที่หกเดือนถึงหนึ่งปีก่อนที่จะเปลี่ยน การใช้จ่ายเงินพรีเมียมไปกับแผ่นแปะ Elite ในขณะที่วิ่งตามขอบนั้นเป็นการถอยหลัง-คุณกำลังขัดลูกบิดประตูในขณะที่ฐานรากแตก

ข้อยกเว้นประการหนึ่ง: หากคุณกำลัง-เชื่อมต่อกันผ่านห้องประชุม-ฉันในโคโล เลือกใช้ Elite ทุกที่ คุณไม่สามารถควบคุมคุณภาพสายเคเบิลที่อีกด้านหนึ่งของแผงแฮนด์ออฟนั้นได้

MTP PRO: การซ่อมแซมภาคสนามที่ใช้งานได้จริง

MTP แบบดั้งเดิมจะล็อคขั้วและเพศที่โรงงาน สั่งผิด? ส่งคืน รอสามสัปดาห์ อธิบายให้ผู้จัดการโครงการของคุณทราบว่าเหตุใดกำหนดการจึงหลุดลอยไป

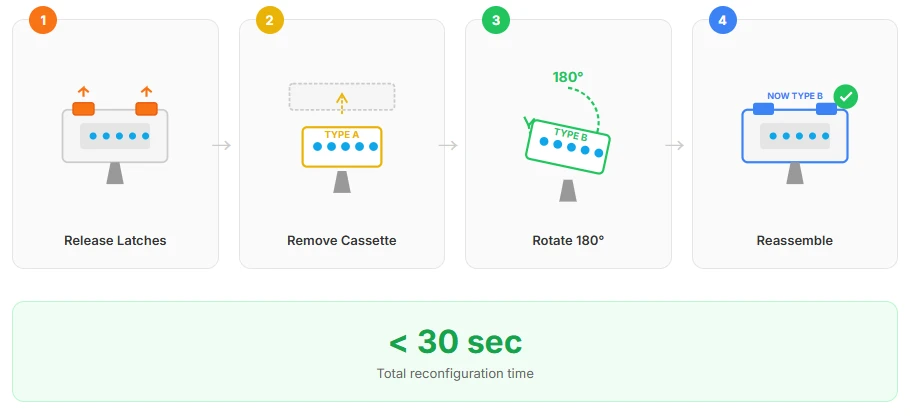

MTP PRO ให้คุณเปลี่ยนขั้ว (ประเภท A ↔ ประเภท B) และเพศ (ชาย ↔ หญิง) ในสนามได้ ไม่มีเครื่องมือพิเศษสำหรับขั้ว-แค่เปิดฝาครอบออก การแลกเปลี่ยนเพศจำเป็นต้องใช้เครื่องมือแยกพิน แต่ก็ยังใช้เวลา 30 วินาที

เบี้ยประกันภัยอยู่ที่ 20-40% สูงกว่า MTP มาตรฐาน ฟังดูสูงชัน

แต่มาลองคำนวณกันดูนะ-:

หากคุณกำลังปรับใช้ครั้งใหญ่โดยมีความคลุมเครือเกี่ยวกับสิ่งที่ติดตั้งไว้แล้ว MTP PRO จะจ่ายเองในครั้งแรกที่มีบางอย่างไม่ตรงกับภาพวาด

สำหรับโคโลเคชั่นหรือสภาพแวดล้อมที่มีการจัดการโดยบุคคลที่สาม- โดยทั่วไปเราจะแนะนำให้ลูกค้าระบุ MTP PRO โดยตรง ในสถานการณ์ "กล่องดำ" ที่คุณไม่สามารถคาดเดาขั้วหรือเพศของอีกฝ่ายได้ -ความสามารถที่เปลี่ยนแปลงได้ของ PRO ไม่เพียงสะดวกเท่านั้น-แต่เป็นการประกันด้วย เราได้เห็นลูกค้าปิดโครงการไฟเบอร์ทั้งสิบ-พัน-โครงการเป็นเวลาหนึ่งสัปดาห์ เนื่องจากปลายทั้งสองข้างกลายเป็นชาย ในฐานะผู้ผลิต เราผลิตตัวเชื่อมต่อซีรีส์ PRO- เพื่อส่งสิทธิ์ในการกำหนดค่ากลับไปยังภาคสนาม- เพื่อขจัดความเสี่ยงในห่วงโซ่อุปทานที่เกิดจากช่องว่างในการสื่อสารในระยะเริ่มต้น

สำหรับบิลด์ขนาดเล็ก-ที่มีการจัดทำเอกสารอย่างดีซึ่งคุณสามารถควบคุมตัวแปรทุกตัวได้ มาตรฐานก็โอเค

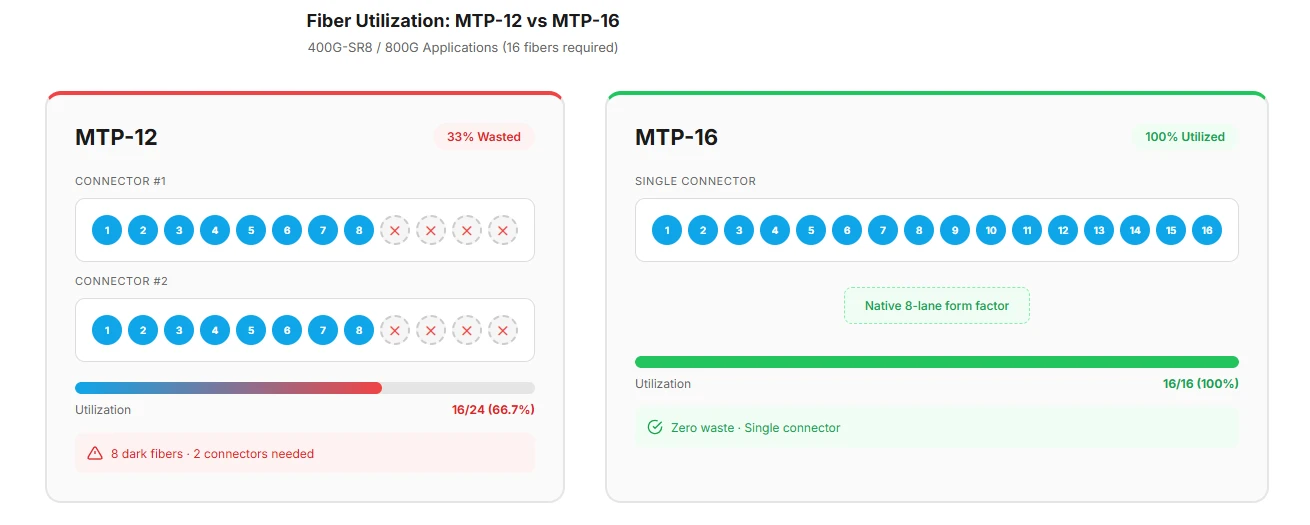

MTP-16: หยุดการสูญเสียไฟเบอร์

ความลับสกปรกเกี่ยวกับ MTP 12 ไฟเบอร์: มันสิ้นเปลืองหนึ่งในสามของไฟเบอร์ของคุณสำหรับการใช้งาน 8 เลน

40G ใช้ 4 เลน (8 เส้นใย). 100G ใช้ 4 เลน (8 เส้นใย). 400G ใช้ 8 เลน (16 เส้นใย). 800G ใช้ 8 เลน (16 เส้นใย)

MTP-16 แก้ไขปัญหานี้ สิบหกเส้นใย ดูเพล็กซ์แปดคู่ เสียเป็นศูนย์

สำหรับ 400G-SR8 และคลื่น 800G ที่กำลังจะมาถึง MTP-16 คือฟอร์มแฟคเตอร์ดั้งเดิม หากคุณกำลังสร้างโครงสร้างพื้นฐานการฝึกอบรม AI ใหม่-คลัสเตอร์ GPU เหล่านั้นที่ต้องการ 400G หรือ 800G ระหว่างทุกโหนดที่ได้มาตรฐานบน MTP-16 ในตอนนี้ ส่วนต่างต้นทุนนั้นน้อยมาก และคุณจะไม่ต้องฉีกลำต้นไฟเบอร์ 12 เส้นออกภายในสองปี

ได้ยินจากผู้ติดต่อไฮเปอร์สเกลเลอร์เมื่อเดือนที่แล้ว: พวกเขาได้ตกลงที่จะใช้ MTP-16 สำหรับบิลด์ใหม่ทั้งหมดแล้ว การปรับปรุงการใช้ไฟเบอร์เพียงอย่างเดียวทำให้การเปลี่ยนแปลงเครื่องมือมีความสมเหตุสมผล

จบ-การตรวจสอบใบหน้า: ส่วนที่น่าเบื่อซึ่งช่วยคุณได้

ฉันจะพูดให้สั้นเพราะมันเป็นหัวข้อที่น่าสนใจน้อยที่สุด แต่การข้ามไปเป็นสาเหตุว่าทำไมผู้คนถึงเผาเครื่องรับส่งสัญญาณมูลค่า 2,000 ดอลลาร์

ตัวเชื่อมต่อ MTP มีเส้นใย 12, 16 หรือ 24 เส้นในปลอกเดียว อนุภาคปนเปื้อนหนึ่งตัวบนถังไฟเบอร์หนึ่งถังต่อตัวเชื่อมต่อทั้งหมด อัตราต่อรองของการปนเปื้อนระดับตามจำนวนเส้นใย

IEC 61300-3-35 ให้คำจำกัดความของความสะอาด นี่คือบทสรุป:

โซนแกนกลางนั้น-25 ไมครอนนั้นโหดร้าย ฝุ่นละอองจำนวนหนึ่ง หนึ่ง. และลิงก์ 400G ของคุณเริ่มแสดงข้อผิดพลาด CRC

คุณไม่สามารถตรวจสอบไฟเบอร์ 12+ ต่อตัวเชื่อมต่อต่อปลายสำหรับสายเคเบิลทุกเส้นด้วยตนเองได้ รับโพรบ MTP อัตโนมัติ ($4,000-8,000) มันจะจ่ายเองในครั้งแรกที่คุณตรวจพบการปนเปื้อนก่อนผสมพันธุ์ แทนที่จะเปลี่ยนหลังจากเปลี่ยนตัวรับส่งสัญญาณ

โปรโตคอลการทำความสะอาด:

1. ตรวจสอบก่อน เสมอ.
2. หากสกปรก: เช็ดให้แห้ง ทำงานได้ 80% ของเวลา
3. ยังคงสกปรก: IPA เปียกสะอาด
4. ตรวจสอบอีกครั้ง-ก่อนผสมพันธุ์
5. ล้มเหลวหลังจากทำความสะอาดแบบเปียก? ขั้วต่ออาจเสียหาย อย่าบังคับมัน

สิ่งหนึ่งที่มือใหม่เข้าใจผิด: พวกเขาถือว่าการทำความสะอาดแบบเปียกนั้นละเอียดกว่าการทำความสะอาดแบบแห้งเสมอ บนตัวเชื่อมต่อ MTP นั่นเป็นหายนะที่รอจะเกิดขึ้น สารตกค้างของ IPA ที่ไม่ได้ระเหยจนหมดจะสร้างกับดักขนาดเล็ก-เหนียวๆ ในรูหมุดนำ- และกับดักเหล่านั้นจะดึงดูดฝุ่นมากกว่าที่คุณเริ่มต้น

ภายใต้กล้องจุลทรรศน์จากโรงงานขนาด 400x เรามักจะเห็นนักฆ่าที่มองไม่เห็นที่ถูกทิ้งไว้เบื้องหลังโดย "การทำความสะอาดแบบเปียก" นั่นคือฟิล์มตกค้าง IPA ลูกค้าจำนวนมากใช้น้ำยาทำความสะอาดบอร์ดหรือแอลกอฮอล์ที่มีความเข้มข้นสูง- แต่หากอัตราส่วนส่วนผสมไม่ถูกต้องหรือการระเหยไม่สมบูรณ์ แรงตึงผิวของของเหลวจะ "ล็อค" อนุภาคละเอียดลงในรูหมุดนำ MTP อย่างแท้จริง นั่นเป็นเหตุผลว่าทำไมสายเคเบิลบางเส้นจึงทดสอบได้ดีใหม่แกะกล่อง แต่แสดงการสูญเสียที่พุ่งสูงขึ้นหลังจากผ่านไปเพียงไม่กี่รอบการผสมพันธุ์ คำแนะนำประจำร้านของเรา: บริการซักแห้งรองรับเคสเก้าสิบเปอร์เซ็นต์ หากจำเป็นต้องทำความสะอาดแบบเปียกจริงๆ ให้ใช้ตัวทำละลายทำความสะอาดปราศจากสารตกค้าง-ตามด้วยการล้างไนโตรเจนแรงดันสูง- เป้าหมายคือการรักษา "ความสมบูรณ์บริสุทธิ์" ของ-ใบหน้า-เส้นใยส่วนปลาย โดยไม่ย่อยสลายทางเคมีด้วยการดูแลที่มากเกินไป

กฎของเรา: เช็ดแห้งก่อนทุกครั้ง เก็บการทำความสะอาดแบบเปียกไว้สำหรับการปนเปื้อนที่ฝังแน่น-น้ำมันบนผิวหนังจากนิ้วของเทคโนโลยี คราบกาว อะไรแบบนั้น และถ้าคุณทำความสะอาดแบบเปียก ให้เช็ดตามทันทีโดยใช้ผ้าเช็ดแห้ง 2 รอบ ลองนึกถึง MTP เหมือนระบบออพติคที่มีความแม่นยำ ยิ่งแห้งก็ยิ่งปลอดภัย

รายละเอียดประการหนึ่งที่มักถูกมองข้าม: การออกแบบฝาปิดกันฝุ่นมีความสำคัญมากกว่าที่ผู้คนจะตระหนัก หมวกแก๊ปที่ยึดเกาะแน่นเกินไปทำให้ช่างเทคนิคต้องดึงกระโปรงหลังออกระหว่างการถอด ซึ่งอาจทำให้ชุดปลอกโลหะเกิดความเครียดได้ เมื่อเราออกแบบฝาครอบกันฝุ่น เราได้ออกแบบวิศวกรรมแรงดึงของด้ามจับโดยเฉพาะเพื่อสร้างสมดุลระหว่างการป้องกันสิ่งปนเปื้อนกับง่ายต่อการถอด-ให้มั่นคงพอที่จะยึดไว้ระหว่างการหยิบจับ หลวมพอจนคุณไม่ต้องต่อสู้กับมันตอนตี 2 ในตู้มืด สิ่งเล็กๆ น้อยๆ แบบนั้นไม่มีอยู่ในเอกสารข้อมูลใดๆ

กรอบการตัดสินใจ

นี่คือแผ่นโกง แต่อ่านเครื่องหมายดอกจัน-นั่นคือแนวทางที่แท้จริง

เครื่องหมายดอกจัน:

⚠️ ใกล้อุปกรณ์ HVAC หรือคอมเพรสเซอร์?การสั่นสะเทือนทำให้การเชื่อมต่อคลายลงเมื่อเวลาผ่านไป ใช้ MTP (ที่หนีบโลหะ) แม้ว่าคณิตศาสตร์ที่สูญเสียจะบอกว่ายาสามัญก็ใช้ได้

⚠️ สภาพแวดล้อมห้องปฏิบัติการที่มีการกำหนดค่าใหม่อย่างต่อเนื่อง?MTP PRO แม้ว่าขั้วจะ "ทราบ" แผนมีการเปลี่ยนแปลง ช่วยตัวเองให้หายปวดหัว

⚠️ กำลังเชื่อมต่อกับ MPO trunks ทั่วไปที่มีอยู่หรือไม่อย่าเสียเงินไปกับ Elite Patch-อัปเกรด Trunks ก่อน โซ่จะแข็งแรงพอๆ กับจุดอ่อนที่สุดเท่านั้น

⚠️ โคโลพบ-ห้องฉันเหรอ?อีลิททุกที่ สิ่งสำคัญเกี่ยวกับการวางตำแหน่งร่วมกันคือ คุณไม่สามารถตรวจสอบสิ่งที่อยู่อีกด้านหนึ่งของแผงแบ่งเขตได้ คุณไม่รู้ว่าพวกเขากำลังใช้จัมเปอร์คุณภาพหรือสิ่งที่ถูกที่สุดที่แผนกจัดซื้อหาได้ สิ่งที่คุณควบคุมได้คือการเชื่อมต่อฝั่งของคุณ Going Elite ที่ฝั่งของคุณจะสร้างระยะขอบเพิ่มเติม 0.3 dB- และในสภาพแวดล้อม "กล่องดำ" ที่คุณมองไม่เห็นครึ่งทาง อัตรากำไรนั้นมักจะเป็นความแตกต่างระหว่างแสงสีเขียวทึบและสัญญาณเตือนสีเหลืองที่กระพือ

สำหรับทรังก์ไฟเบอร์ MPO/MTP คาสเซ็ตต์ และโมดูลแยกส่วนที่ครอบคลุมกลุ่มผลิตภัณฑ์นี้ทั้งหมด คุณสามารถดูข้อมูลจำเพาะโดยละเอียดและความพร้อมในสต็อกได้ในแค็ตตาล็อกอีโวลักซ์. ส่วนตัวเชื่อมต่อไฟเบอร์ออปติกของเราประกอบด้วยรุ่น MTP-12, MTP-16 และ PRO ซึ่งทั้งหมดผลิตขึ้นโดยมีการควบคุมคุณภาพและโปรโตคอลการตรวจสอบที่กล่าวถึงในคู่มือนี้

ไฟเบอร์ MPO/MTP นั้นไม่ซับซ้อนเมื่อคุณรวมสามสิ่งเข้าด้วยกัน:

คุณภาพตัวเชื่อมต่อจะปรับขนาดตามความเร็ว40G ให้อภัยกับความเลอะเทอะ. 400G ไม่ให้อภัย

ข้อผิดพลาดเกี่ยวกับขั้วดูเหมือนทุกอย่างยกเว้นข้อผิดพลาดเกี่ยวกับขั้วเอกสารก่อนการติดตั้ง

งบประมาณการสูญเสียน้อยกว่าที่คุณคิดทำคณิตศาสตร์ หากปิดให้อัปเกรดข้อมูลจำเพาะตัวเชื่อมต่อ

และความคิดเห็นส่วนตัวประการหนึ่ง: MTP Elite บนลำตัวที่เป็นกระดูกสันหลังนั้นเกือบจะคุ้มค่ากับของพรีเมี่ยมเสมอไป ความแตกต่างของต้นทุนรวมในการสร้างศูนย์ข้อมูลคือข้อผิดพลาดในการปัดเศษ เมื่อเทียบกับการแก้ไขปัญหาฉุกเฉินหนึ่งคืน

อ้างอิง

1. ข้อมูลจำเพาะ US Conec MTP: https://www.usconec.com/
2. คู่มือตัวเชื่อมต่อ FS.com MTP: https://www.fs.com/blog/a-คำแนะนำ-ที่ครอบคลุม-ถึง-mtp-connector-958.html
3. TIA-568.3-D: มาตรฐานส่วนประกอบสายเคเบิลใยแก้วนำแสง
4. IEC 61754-7: ข้อมูลจำเพาะตระกูลตัวเชื่อมต่อ MPO
5. IEC 61300-3-35: เกณฑ์การตรวจสอบใบหน้าปลายทาง
6. IEEE 802.3bm/cm: มาตรฐานออปติคอล 100G และ 400G
